코히어런트 통신에서 광섬유를 유지하는 편광

현대 광통신 환경에서 코히어런트 기술은 전례 없는 대역폭 효율성과 장거리 전송 기능을 제공하며 획기적인 기술로 부상했습니다. 이 첨단 기술의 핵심에는 빛의 편광 상태를 보존하도록 설계된 특수 광섬유인 편광 유지 광섬유(Polarization maintaining fiber)가 있는데 , 이는 표준 단일 모드 광섬유에는 없는 기능입니다. 코히어런트 통신은 데이터 처리량을 극대화하기 위해 빛의 편광을 정밀하게 제어해야 하므로, 편광 유지 광섬유는 필수적인 구성 요소가 되었습니다. 본 논문에서는 코히어런트 통신에서 편광 유지 광섬유의 역할, 기술적 특성 및 응용 분야를 살펴보고, 차세대 광 네트워크에 편광 유지 광섬유가 필수적인 이유를 설명합니다.





코히어런트 통신에서 편광 유지 광섬유의 가치를 이해하려면 먼저 편광을 기존 광섬유와 구별하고 핵심 기능을 명확히 해야 합니다.

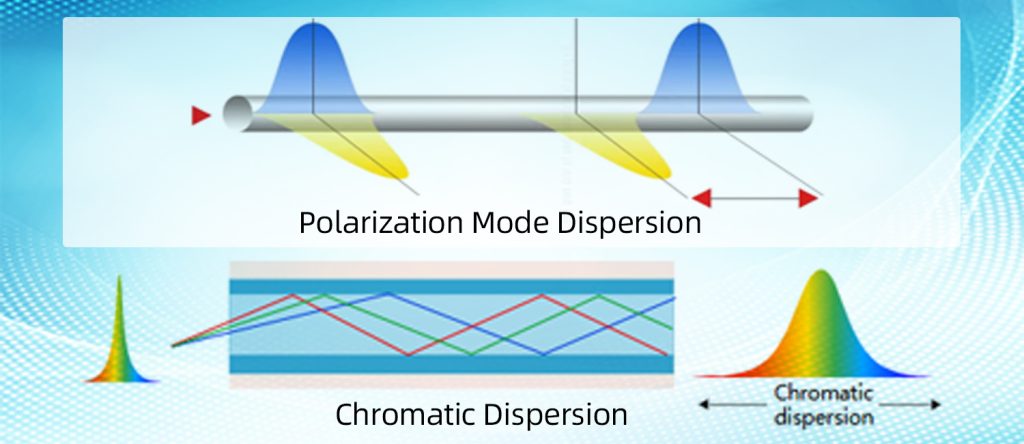

표준 단일 모드 광섬유는 기본적인 광통신에 널리 사용되지만, 빛의 편광 상태를 보존할 수 없다는 치명적인 단점이 있습니다. 빛이 이러한 광섬유를 통과할 때 광섬유 코어의 결함(미세한 직경 변화 등), 외부 응력(굽힘이나 온도 변화 등), 그리고 환경 간섭으로 인해 빛의 편광이 무작위로 산란됩니다. 이러한 "편광 모드 분산(PMD)"은 특히 고속 데이터 전송 시 신호를 왜곡시켜, 표준 광섬유는 편광을 활용하여 추가 데이터를 전송하는 코히어런트 통신에 적합하지 않습니다.

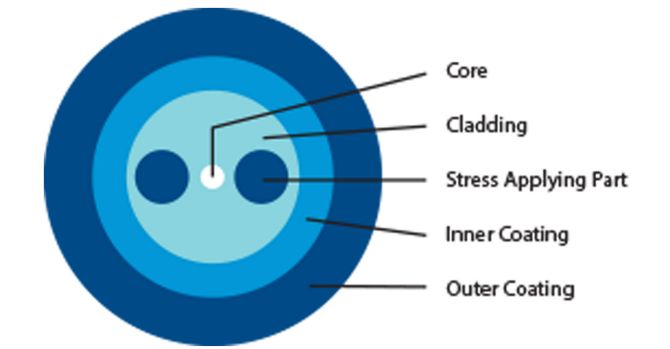

편광 유지 광섬유는 혁신적인 엔지니어링을 통해 이러한 한계를 해결합니다. 일반 광섬유와 달리, 이 광섬유는 코닝과 같은 주요 제조업체에서 흔히 사용하는 "판다" 디자인과 같은 구조적 특징을 통합하여 "선호하는" 편광 축을 생성합니다. 이 축은 빛의 편광 상태를 안정화시켜 장거리에서도 무작위 산란을 방지합니다. 이 설계의 핵심은 광섬유가 선형 편광을 유지하는 능력인데, 이는 직교 편광 상태에서 두 개의 독립적인 데이터 스트림을 전송하여 대역폭을 두 배로 늘리는 기술인 편광 분할 다중화(PDM)를 사용하는 코히어런트 시스템에 필수적입니다.





코히어런트 통신에서 편광 유지 광섬유의 효율성은 엄격한 기술 표준에 의해 정의되며, 고속 장거리 광 네트워크의 까다로운 요구 사항을 충족합니다. 코히어런트 애플리케이션에 적합한 주요 사양은 다음과 같습니다.





소광비: 광섬유가 원하는 편광 상태를 얼마나 잘 유지하는지 나타내는 척도입니다. 고품질 편광 유지 광섬유(예: Fibermart)는 23dB 이상의 소광비를 제공합니다. 즉, 원치 않는 편광 상태가 최소 23dB 억제되어 코히어런트 시스템에서 편광 채널 간 혼선을 최소화합니다.



비트 길이: 빛의 편광 상태가 한 주기를 완료하는 데 걸리는 거리입니다. 편광 유지 광섬유의 경우, 일반적인 비트 길이는 850nm에서 1.0~2.0mm에서 1550nm에서 3.0~5.0mm입니다. 비트 길이가 짧을수록 편광 보존 효과가 더 강해지며, 이는 장거리 코히어런트 링크에서 신호 무결성을 유지하는 데 필수적입니다.



크로스토크: 편파 채널 간 신호 누설. 편파 유지 광섬유는 4미터 거리에서 -40dB 이하, 100미터 거리에서 -30dB 이하의 크로스토크를 구현하여 코히어런트 통신에서 두 PDM 스트림 간의 간섭을 최소화합니다.







파장 호환성: 코히어런트 통신은 주로 1310nm와 1550nm(장거리 링크용)에서 작동합니다. 편광 유지 광섬유는 이러한 파장을 지원할 뿐만 아니라, 특수 코히어런트 애플리케이션을 위한 맞춤형 옵션(예: 780nm, 850nm)도 제공합니다.



감쇠: 장거리 전송에는 낮은 신호 손실이 필수적입니다. 편파 유지 광섬유는 최대 3.0dB/km(850nm), 1.0dB/km(1310nm), 0.5dB/km(1550nm)의 감쇠를 제공하여, 심각한 신호 저하 없이 수백 킬로미터에 걸쳐 코히어런트 링크를 구축할 수 있습니다.



커넥터 및 케이블 설계: UPC 또는 APC 광택 처리된 산업 표준 커넥터(LC, SC, FC, ST, E2000)를 사용하여 코히어런트 트랜시버 및 네트워크 장비와의 호환성을 보장합니다. 케이블 옵션으로는 250μm 베어 파이버, 0.9mm 버퍼드 파이버, 그리고 2.0~3.0mm 재킷 케이블(PVC 또는 LSZH 재킷 포함)이 있으며, 데이터 센터, 실외 링크 등 다양한 설치 환경에 적합합니다.



삽입 및 반사 손실: 삽입 손실(≤0.3dB)은 연결부에서의 신호 손실을 최소화하는 반면, 높은 반사 손실(UPC ≥50dB, APC ≥60dB)은 코히어런트 신호를 왜곡할 수 있는 반사를 줄입니다.





코히어런트 통신은 대역폭을 향상시키기 위해 두 가지 핵심 기술, 즉 고급 변조 방식(예: QPSK, 16-QAM)과 편파 분할 다중화(PDM)를 사용합니다. 편파 유지 광섬유는 PDM을 효과적으로 지원할 수 있는 유일한 광섬유 유형이므로 코히어런트 시스템에서 대체할 수 없습니다.

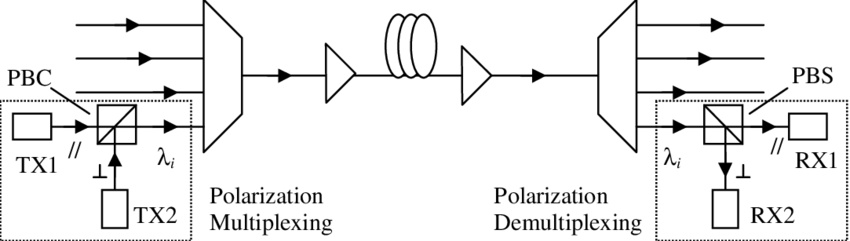

PDM은 코히어런트 통신의 초석으로, 두 개의 독립적인 데이터 스트림을 두 개의 직교 편파 상태(예: 수평 및 수직)에서 동시에 전송할 수 있도록 합니다. 이 기능이 작동하려면 광섬유가 이러한 편파 상태 사이의 간격을 유지해야 합니다. 그렇지 않으면 스트림이 간섭하여 데이터 오류가 발생합니다. 편파 유지 광섬유는 각 편파 상태가 안정적으로 유지되도록 하여 PDM이 광섬유의 물리적 크기를 늘리지 않고도 코히어런트 링크의 대역폭을 두 배로 늘릴 수 있도록 합니다. 예를 들어, 편파 유지 광섬유를 사용하는 코히어런트 시스템은 두 개의 200Gbps 스트림을 별도의 편파로 결합하여 400Gbps를 전송할 수 있는데, 이는 일반 광섬유로는 불가능한 일입니다.





표준 광섬유에서 PMD는 신호의 두 편광 성분이 약간 다른 속도로 이동하게 하여 신호 왜곡을 유발합니다. 특히 100Gbps 이상의 고속 데이터 전송 속도에서 이러한 현상이 두드러집니다. 이러한 왜곡은 신호의 정밀한 위상 및 진폭 제어에 의존하는 코히어런트 통신에 치명적입니다. 편광 유지 광섬유는 신호를 단일 편광 축에 고정하여 모든 신호 성분이 동일한 속도로 이동하도록 함으로써 PMD를 제거합니다. 이러한 안정성은 코히어런트 시스템에서 사용되는 고급 변조 형식의 무결성을 유지하는 데 매우 중요한데, 코히어런트 시스템에서는 작은 위상 편이만으로도 비트 오류가 발생할 수 있기 때문입니다.







코히어런트 통신은 신호가 수백 또는 수천 킬로미터를 이동해야 하는 장거리 애플리케이션(예: 도시 간, 해저 광 네트워크)에 널리 사용됩니다. 광섬유의 낮은 감쇠율(1550nm에서 0.5dB/km)과 강력한 편파 보존을 유지하는 편파는 이러한 거리에서 신호가 손상되지 않도록 보장합니다. 이러한 편파 보존이 없으면 PMD(분광 변조) 및 편파 산란으로 인해 코히어런트 신호가 빠르게 저하되어 장거리 네트워크의 도달 범위가 제한됩니다.





편파 유지 광섬유는 트랜시버부터 장거리 백본까지 코히어런트 통신 네트워크의 다양한 부분에 통합되어 있습니다. 주요 응용 분야는 다음과 같습니다.





코히어런트 트랜시버는 편광 다중화 신호를 생성하고 감지합니다. 편광 유지 광섬유는 트랜시버의 내부 광학 장치(예: 레이저, 변조기)를 주 광섬유 링크에 연결하는 피그테일(짧고 미리 종단 처리된 케이블)로 사용됩니다. 이 피그테일은 신호가 트랜시버를 빠져나갈 때 편광 상태를 안정적으로 유지하여 초기 신호 저하를 방지합니다. 예를 들어, Fibermart는 모든 주요 코히어런트 트랜시버 브랜드와 호환되는 유연한 구성의 편광 유지 광섬유 피그테일을 제공합니다.

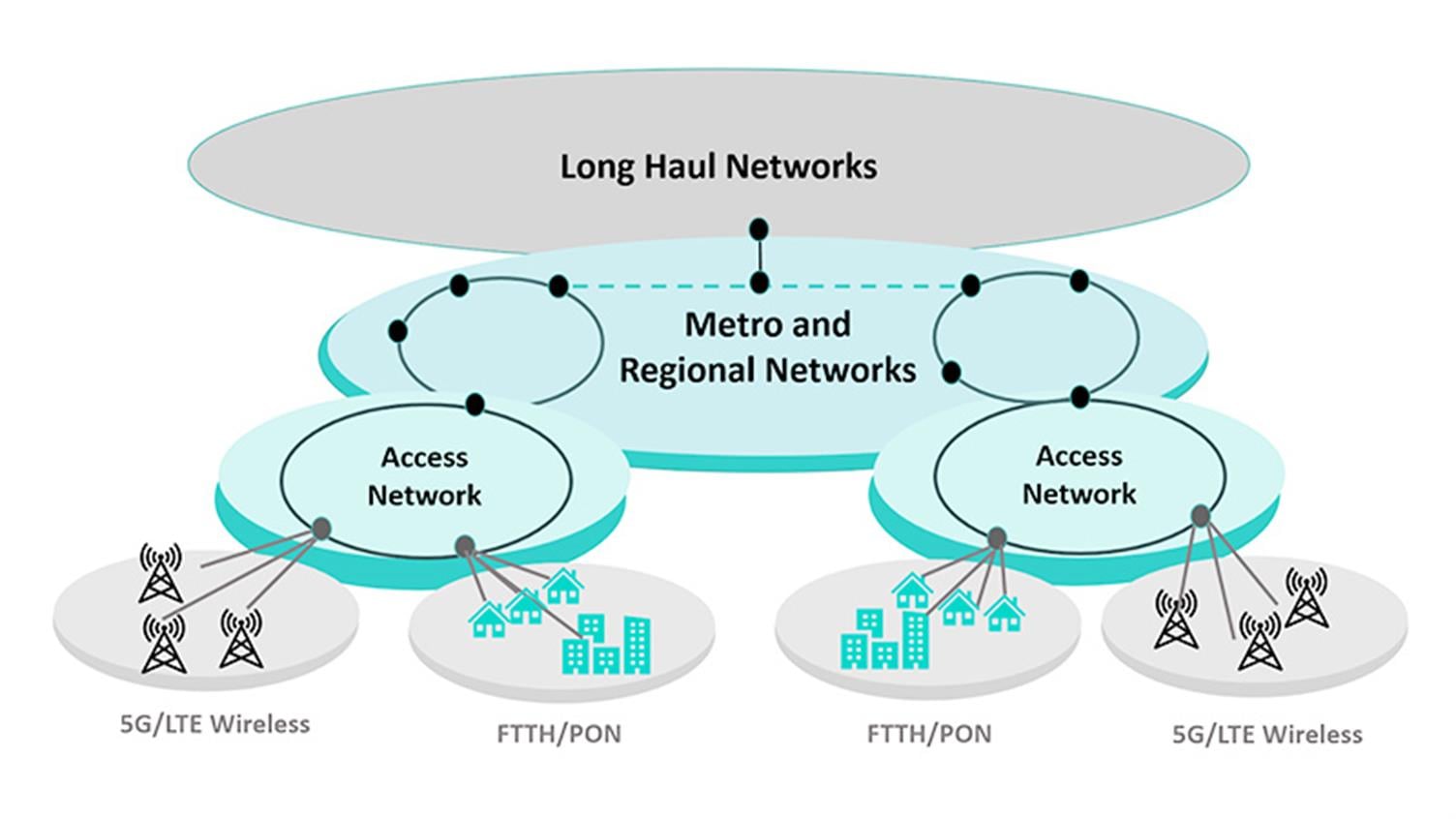

장거리 네트워크(예: 대륙 간 데이터 센터 연결)와 도시 지역 네트워크(도시 지역 서비스)에서 편파 유지 광섬유는 코히어런트 링크의 중추를 형성합니다. PDM(분극 분할) 및 낮은 감쇠를 지원하는 광섬유는 이러한 네트워크가 장거리에서 높은 대역폭(예: 800Gbps, 1.6Tbps)을 제공하여 클라우드 서비스 및 빅데이터 전송 수요를 충족할 수 있도록 합니다.







전통적인 통신 외에도 편광 유지 광섬유는 다음과 같은 특수한 코히어런트 시스템에 사용됩니다.



양자 통신: 코히어런트 양자 시스템은 양자 비트(큐비트)를 전송하기 위해 안정적인 편광에 의존합니다. 편광 유지 광섬유는 양자 신호의 편광을 보존하여 안전한 양자 키 분배(QKD) 네트워크를 구축합니다.

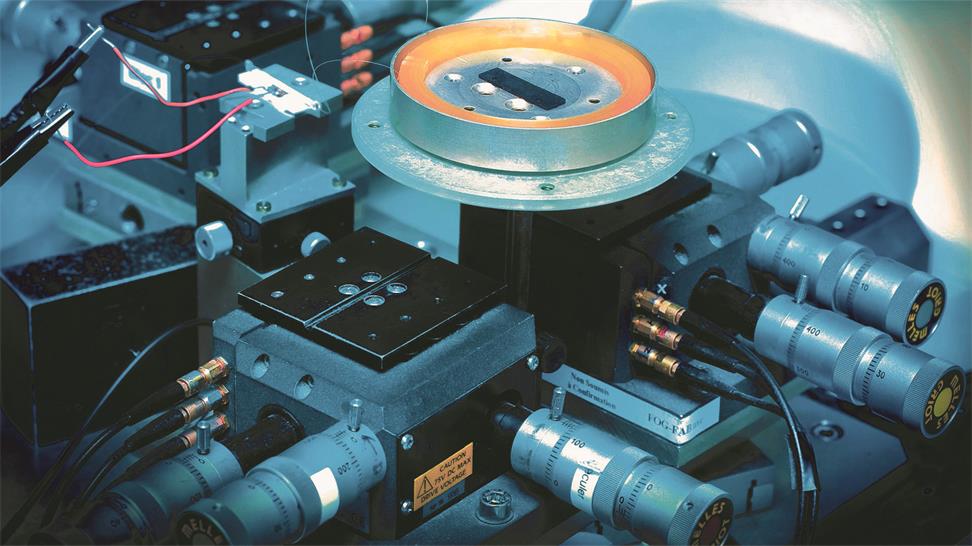

항공우주 및 방위: 군사 및 항공우주 통신은 안전하고 고속의 데이터 전송을 위해 코히어런트 시스템을 사용합니다. 편파 유지 광섬유는 진동, 극한 온도 등 혹독한 환경 조건을 견뎌내면서도 신호 무결성을 유지합니다.







증가하는 대역폭 수요를 충족하기 위해 코히어런트 통신이 지속적으로 발전함에 따라, 편광 유지 광섬유는 여전히 중요한 기술로 남을 것입니다. 편광을 보존하고, PMD를 완화하며, PDM을 지원하는 독보적인 능력 덕분에 편광 유지 광섬유는 코히어런트 시스템의 잠재력을 최대한 발휘할 수 있는 유일한 광섬유입니다. 장거리 백본에서 양자 통신에 이르기까지, 편광 유지 광섬유는 디지털 경제를 뒷받침하는 안정적이고 고성능의 광 네트워크를 구축합니다. 네트워크 운영자와 장비 제조업체에게 ISO9001 표준을 충족하는 고품질 편광 유지 광섬유에 대한 투자는 단순한 선택이 아니라, 미래 지향적인 코히어런트 통신 시스템 구축을 위한 필수 요소입니다. 대역폭 요구 사항이 지속적으로 증가함에 따라, 편광 유지 광섬유는 앞으로도 광통신 혁신의 중추적인 역할을 할 것입니다.
