단방향 vs 양방향 광섬유 케이블

광케이블(광코드라고도 함)은 광섬유 네트워크의 기본 구성 요소입니다. 단일 모드 광섬유 케이블, 다중 모드 광섬유 케이블, 단방향 광섬유 케이블, 그리고 이중 광섬유 케이블 등 다양한 유형의 광케이블이 있습니다 . 각 유형의 광섬유 패치 케이블은 서로 다른 용도로 사용됩니다. 단방향 광섬유 vs. 이중 광섬유: 차이점은 무엇일까요? 이 문서에서는 단방향 광섬유 패치 코드와 이중 광섬유 패치 코드에 중점을 둡니다. Fiber-Mart는 단방향 광섬유 케이블과 이중 광섬유 케이블을 비교하여 필요에 맞는 유형을 선택하는 데 도움이 되는 몇 가지 팁을 제공합니다.

단방향 vs. 양방향 광섬유 케이블

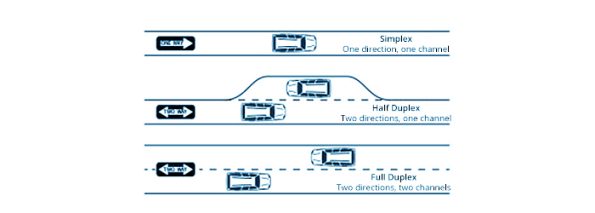

심플렉스 대 듀플렉스

단방향과 이중 광섬유 케이블에 대해 논의하기 전에, 먼저 단방향과 이중에 대해 명확하고 깊이 있게 이해해야 합니다. 단방향과 이중은 통신 및 컴퓨터 네트워킹에서 정보 전달 경로를 제공하는 서로 다른 종류의 통신 채널입니다. ITU-T 정의에 따르면, 단방향 회로는 신호가 한 번에 한 방향으로만 흐를 수 있는 회로입니다. 한쪽은 송신기이고 다른 쪽은 수신기이며, 이는 역방향이 불가능합니다. 반면, 전이중 시스템은 두 개의 광섬유를 사용하여 통신합니다. 즉, 한 광섬유는 A 지점에서 B 지점으로, 다른 광섬유는 B 지점에서 A 지점으로 데이터를 전송할 수 있습니다. 따라서 전이중 시스템의 양쪽 끝에는 송신기와 수신기가 모두 있습니다. 단방향과 달리, 이중은 반이중과 전이중으로 나눌 수 있습니다. 반이중은 신호 캐리어를 통해 데이터가 양방향으로 전송될 수 있지만 동시에 전송될 수는 없는 통신 채널을 의미합니다. 한쪽은 송신기이고 다른 쪽은 수신기이며, 이는 단방향의 반대입니다. 이는 양방향 무전기와 유사합니다. 또한, 풀 듀플렉스는 물리적 링크를 통해 이루어지는 양방향 통신으로, 양방향으로 동시에 통신할 수 있습니다.

단방향 광섬유 vs 양방향 광섬유: 차이점은 무엇인가?

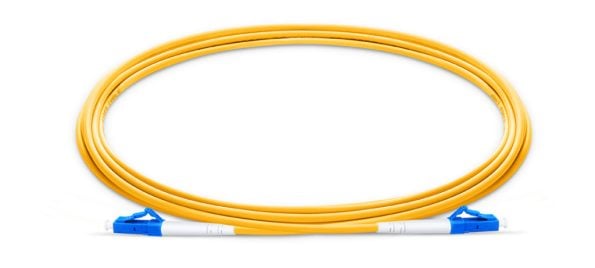

심플렉스 광섬유 케이블

단방향  광섬유 케이블은  유리 플라스틱 섬유 한 가닥과 단일 외피로 구성됩니다. 단방향 광섬유는 단방향 데이터 전송만 필요한 애플리케이션에 가장 많이 사용됩니다. 디지털 데이터 판독, 주간 고속도로 센서 릴레이, 자동 속도 및 경계 센서(스포츠 애플리케이션용) 등은 모두 단방향 광섬유 케이블을 효과적으로 활용할 수 있는 분야입니다. 단방향 광섬유 네트워크에서는 단방향 단일 모드 및 단방향 다중 모드 광섬유 케이블(예: 62.5/125  OM1 광섬유  및 50/125 OM2 광섬유)을 사용할 수 있습니다. 단일 모드 단방향 광섬유 패치 케이블은 장거리에서 단방향으로 데이터를 전송해야 하는 케이블 네트워크 구축에 매우 적합합니다. 이 단방향 광섬유 케이블은 한 번에 한 가닥의 광선만 전송하므로 장거리 전송에 더 적합합니다. 단방향 다중 모드 광섬유는 직경이 더 큰 코어를 사용하여 여러 모드의 빛을 효과적으로 전파할 수 있습니다. 직경이 더 크기 때문에 빛의 반사가 더 많이 발생합니다. 단일 모드 단방향 광 패치 코드의 코어는 8~10마이크론이고, 다중 모드 단방향 광 패치 코드는 50마이크론 또는 62.5마이크론입니다.  멀티모드 광섬유를 통해  특정 시점에 더 많은 데이터가 전송됩니다. 이러한 유형의 광섬유는 높은 분산 및 감쇠율로 인해 장거리에서는 신호 품질이 저하됩니다. 멀티모드 광섬유는 단거리 데이터 전송에 사용됩니다.

듀플렉스 광섬유 케이블

듀플렉스 광섬유 케이블은 유리 또는 플라스틱으로 된 두 가닥의 섬유로 구성되며, 두 개의 단방향 케이블로 볼 수 있습니다. 이 듀플렉스 광섬유 케이블은 집코드(zip-cord) 구조로 정교하게 제작되어 있으며, 동시 양방향 데이터 전송이 필요한 장치 간의 듀플렉스 통신에 가장 많이 사용됩니다. (한 섬유는 한 방향으로 데이터를 전송하고 다른 섬유는 반대 방향으로 데이터를 전송합니다.) 대형 워크스테이션, 광섬유 스위치 및 서버, 광섬유 모뎀, 그리고 이와 유사한 하드웨어에는 듀플렉스 광섬유 케이블이 필요한 경향이 있습니다. 듀플렉스 광섬유는  단일 모드 듀플렉스 광섬유 케이블  과 다중 모드 듀플렉스 광섬유 케이블로도 제공됩니다. 반이중(half-duplex)과 전이중(full-duplex)은 서로 다른 데이터 전송 애플리케이션에 사용되는 두 가지 유형의 광섬유 듀플렉스 케이블입니다.

반이중 광섬유 케이블

반이중 광섬유 케이블은 양방향으로 신호를 전송할 수 있지만, 한 번에 한 방향으로만 전송할 수 있습니다. 일부 전송망에서는 반이중 케이블을 사용하지만, 네트워크의 모든 노드에 대해 이 요건을 명시해야 합니다. 예를 들어, 경찰차 무전기에는 반이중 광섬유를 사용하여 한 번에 한 사람만 통화할 수 있도록 할 수 있습니다.

풀 듀플렉스 광섬유 케이블

전이중 광섬유 케이블에서는 데이터가 단일 반송파를 통해 동시에 두 방향으로 전송됩니다. 예를 들어, 전화 IP 서비스에서는 통화 양측에 있는 사람들이 서로에게 말하고 동시에 들을 수 있는데, 이는 두 통신 경로가 있기 때문입니다. 따라서 전이중 모드를 사용하면 통신 효율을 높일 수 있습니다.

단방향 vs. 양방향 광섬유 케이블

위에서 언급했듯이, 단방향 광섬유 케이블은 케이블 외피 내부에 타이트 버퍼링된 광섬유가 하나만 있습니다. 보호 외피 덕분에 케이블을 기계식 커넥터에 연결하고 압착할 수 있습니다. 그러나 듀플렉스 광섬유 패치 코드는 두 개의 단방향 케이블의 외피가 얇은 외피로 결합된 것으로 볼 수 있습니다. 일부 듀플렉스 광섬유 점퍼 케이블은 케이블 양쪽의 두 광섬유 커넥터에 클립이 있어 두 커넥터를 결합합니다. 단방향 광섬유 케이블은 소스 재료를 적게 사용하기 때문에 듀플렉스 광 케이블보다 저렴합니다. 또한, 단방향 광섬유 케이블은 단방향 전송 모드에서 단일 광섬유 한 가닥만 사용하는 반면, 듀플렉스 광섬유 케이블은 양방향 전송 모드에서 한 쌍의 광섬유를 사용합니다.

단방향 및 양방향 광섬유 케이블을 어떻게 선택하나요?

단일 모드 및 다중 모드 심플렉스 광 패치 코드는 단방향 데이터 전송이 필요한 애플리케이션에 이상적입니다. 이 패치 코드는 일반적으로 두 개의 BiDi 트랜시버 간 연결을 구축하는 데 사용되며, 이 트랜시버는 BiDi SFP/SFP+ 광 인터페이스와 작동 파장을 일치시키기 위해 LC 심플렉스 단일 모드 광섬유로 설계되는 경우가 많습니다. 또한, 심플렉스 BiDi WDM Mux/DeMux 장치는 단일 가닥 광섬유 전송용으로 설계되므로 파장을 결합하고 분리하기 위해 심플렉스 광섬유 케이블을 사용해야 합니다. 이러한 구성 요소 외에도 심플렉스 PLC(Planar Lightwave Circuit) 분배기, OADM(Optical Add Drop Multiplexer) 및 기타 심플렉스 광섬유 제품과 같이 심플렉스 광섬유 솔루션과 관련된 수많은 다른 요소들이 있습니다.

반면, 듀플렉스 광섬유 케이블은 일반적으로 SFP, 10G SFP+, 40G QSFP+, 100G QSFP28과 같은 표준 광 트랜시버와 함께 사용됩니다. 40G-LR4 및 100G-LR4와 같은 장거리 애플리케이션에는 LC 듀플렉스 광섬유 케이블만 적합합니다. 두 장치 간의 거리가 먼 경우, 듀플렉스 광섬유는 광섬유 트랜시버와 MPO/MTP 카세트 간의 상호 연결 장치 또는 교차 커넥터로도 사용됩니다.
