광섬유 통신에서 트랜스폰더는 광섬유에서 광 신호를 송수신하는 장치입니다. 트랜스폰더는 일반적으로 데이터 전송 속도와 신호가 이동할 수 있는 최대 거리에 따라 결정됩니다.
>> 광섬유 트랜스폰더와 트랜시버의 차이점
트랜스폰더와 트랜시버는 모두 기능적으로 유사한 장치로, 전이중 전기 신호를 전이중 광 신호로 변환합니다. 두 장치의 차이점은 트랜시버는 직렬 인터페이스를 사용하여 호스트 시스템과 전기적으로 연결되는 반면, 트랜스폰더는 병렬 인터페이스를 사용한다는 것입니다.
따라서 트랜스폰더는 낮은 속도의 병렬 신호를 처리하기 쉽지만 트랜시버보다 크고 전력을 더 많이 소모합니다.
>> 광섬유 트랜스폰더의 주요 기능은 다음과 같습니다.
전기 및 광 신호 변환
직렬화 및 역직렬화
제어 및 모니터링
광섬유 트랜스폰더의 응용
다중 속도, 양방향 파이버 트랜스폰더는 단거리 10Gb/s 및 40Gb/s 광 신호를 장거리, 단일 모드 고밀도 파장 분할 다중화(DWDM) 광 인터페이스로 변환합니다.
이 모듈을 사용하면 기존 광 인프라에 광섬유 확장, 파장 서비스, 메트로 광 DWDM 액세스 오버레이와 같은 DWDM 애플리케이션을 구현할 수 있습니다.
고밀도 파장 다중화 방식을 지원하는 광섬유 트랜스폰더는 단일 광섬유의 사용 가능한 대역폭을 300Gb/s 이상으로 확장할 수 있습니다.
트랜스폰더는 또한 교체 가능한 10G 소형 폼 팩터 플러그형(XFP) 클라이언트 측 광학 장치를 통해 여러 프로토콜에 대한 표준 라인 인터페이스를 제공합니다.
전송되는 데이터 속도와 일반적인 프로토콜에는 동기식 광 네트워크/동기식 디지털 계층(SONET/SDH)(OC-192 SR1), 기가비트 이더넷(10GBaseS 및 10GBaseL), 10G 파이버 채널(10GFC) 및 SONET G.709 순방향 오류 정정(FEC)(10.709Gb/s)이 포함됩니다.
광섬유 트랜스폰더 모듈은 지원되는 속도에서 3R 작동(재형성, 재시간, 재생성)도 지원할 수 있습니다.
광섬유 트랜스폰더는 상호 운용성 및 호환성 테스트에 자주 사용됩니다. 일반적인 테스트 및 측정에는 지터 성능, 비트 오류율(BER)에 따른 수신기 감도, 경로 페널티 기반 전송 성능 등이 포함됩니다. 일부 광섬유 트랜스폰더는 송신기 아이 측정에도 사용됩니다.
>> 광섬유 트랜스폰더의 주요 응용 분야

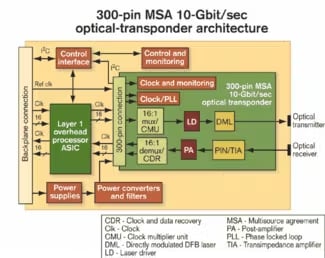

300핀 MSA 광섬유 트랜스폰더는 대역폭 제한 없이 캐리어 등급 DWDM 광 전송망(OTN) 인터페이스를 통해 기본 10G LAN PHY, SONET/SDH 및 파이버 채널 페이로드를 투명하게 전송할 수 있습니다.
트랜스폰더는 DWDM 트랜스폰더 시스템에서 제공하는 것보다 더 뛰어난 고급 광학 성능과 관리 기능을 위해 G.709 호환 디지털 래퍼, 향상된 전방 오류 정정(FEC) 및 전기 분산 보상(EDC) 기능을 제공합니다.
이 제품은 전체 C 또는 L 대역 조정 기능을 지원하며 ITU-T 그리드에 따라 50GHz 간격 파장을 지원하는 모든 Open DWDM 라인 시스템과 상호 운용되도록 설계되었습니다.
SONET, SAN(Storage Area Network), 기가비트 이더넷 및 분산 제한 링크에서 도달 범위 확장을 지원합니다.
파장 서비스 및 메트로 광 액세스 오버레이
애자일 광 네트워크
>> 기타 응용 프로그램
1) 멀티모드에서 싱글모드로 변환
일부 트랜스폰더는 멀티모드에서 싱글모드 광섬유로, 단거리에서 장거리 레이저로, 그리고/또는 850/1310nm에서 1550nm 파장으로 변환할 수 있습니다. 각 트랜스폰더 모듈은 프로토콜에 대해 투명하며 인접 채널과 완전히 독립적으로 작동합니다.
2) 중복 파이버 경로
각 트랜스폰더 모듈에는 추가적인 보호를 위해 중복 광섬유 경로 옵션이 포함될 수 있습니다. 중복 광섬유 옵션은 소스 신호를 두 개의 서로 다른 광 경로를 통해 반대편에 있는 두 개의 중복 수신기로 전송합니다.
기본 경로가 끊어지면 백업 수신기가 켜집니다. 이 과정은 기계식이 아닌 전자식으로 이루어지기 때문에 훨씬 빠르고 안정적입니다.
3) 리피터
일부 광섬유 트랜스폰더는 광 중계기로서 광 신호를 효과적으로 확장하여 원하는 거리까지 도달할 수 있도록 합니다. 클럭 복구 옵션을 사용하면 저하된 신호의 지터를 제거하고 재전송하여 신호 품질을 최적화할 수 있습니다.
4) 모드 변환
모드 변환은 단일 모드 광섬유를 통해 다중 모드 광 신호를 더 먼 거리로 확장하는 가장 빠르고 간단한 방법 중 하나입니다.
참고: 대부분의 수신기는 멀티모드와 싱글모드 광 신호를 모두 수신할 수 있습니다.
광섬유 트랜스폰더는 저속 전기 신호를 고속 광 신호로 간단히 변환합니다.
MUX/DEMUX가 내장된 이 광 트랜시버는 622Mbps 저속 전기 신호를 10Gbps 초고속 광 신호로 변환하는 다중화 기능을 갖춘 소형 패키지로 제공됩니다.
이러한 기술은 통신 장비와 스위치/라우터에서 훨씬 더 작고 저렴한 광 인터페이스를 만드는 데 기여할 수 있습니다.
트랜스폰더를 선택하는 방법은?
광섬유 트랜스폰더를 선택하려면 지터 측정과 BER 측정에 대한 이해가 필요합니다.
>> 지터 측정
지터 측정에는 지터 생성, 지터 허용 오차, 지터 전달의 세 가지 유형이 있습니다. 지터 분석기는 광섬유 트랜스폰더 및 테스트 보드와 함께 사용됩니다.
지터 생성 데이터에는 지터 피크-피크, 지터 + 피크, 지터-피크 및 지터 RMS(제곱 평균 제곱근)에 대한 현재 및 최대 값이 포함됩니다.
지터 허용치와 지터 성능은 조정된 값입니다.
