편광 유지 광섬유란 무엇인가? 작동 원리 및 특징 소개

정밀 광 센싱, 결맞음 광 통신, 양자 정보 처리 및 고출력 레이저 전송 분야에서 빛의 편광 상태 안정성은 시스템 성능에 영향을 미치는 핵심 지표입니다. 일반적인 단일 모드 광섬유는 제조상의 결함, 기계적 응력, 굽힘 및 온도 변화로 인한 무작위적인 약한 복굴절 때문에 실제 환경에서 안정적인 편광 전송을 유지할 수 없습니다. 편광 유지 광섬유(PMF) 는 이러한 편광 교란을 억제하고 선형 편광 상태를 유지하도록 설계된 특수 광 도파관입니다. 본 논문은 편광 유지 광섬유의 정의, 기본 작동 메커니즘, 구조적 분류, 주요 성능 특성 및 대표적인 응용 분야에 대해 체계적으로 설명하여 관련 분야의 연구자, 엔지니어 및 응용 실무자에게 포괄적이고 권위 있는 이론적 참고 자료를 제공하고자 합니다.

편광 유지 광섬유 소개

정의 및 기본 개념

편광 유지 광섬유는 제조 과정에서 강력하고 방향성이 고정된 구조적 또는 응력 유도 복굴절을 도입하여 전송광의 편광 상태를 고정하는 특수 단일 모드 광섬유입니다. 무작위 편광 모드 결합 및 편광 모드 분산(PMD) 문제가 있는 기존 광섬유와 달리, 편광 유지 광섬유는 응력, 굽힘, 온도 변화와 같은 외부 교란 하에서도 장거리 전송 동안 입력 편광의 방향과 선형성을 안정적으로 유지할 수 있습니다.

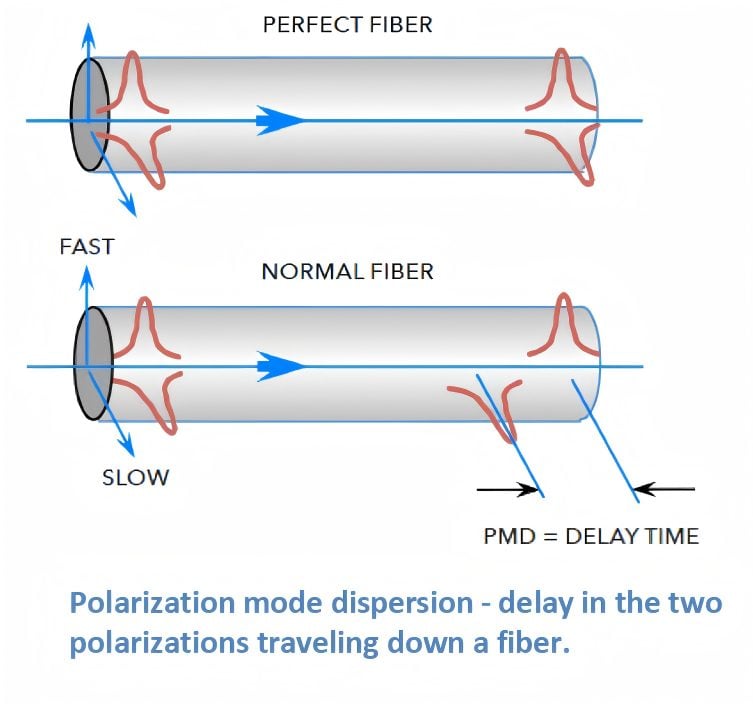

이상적인 원형 대칭 단일 모드 광섬유에서는 두 개의 직교 편광 모드(HE₁₁ˣ 및 HE₁₁ʸ)가 이론적으로 퇴화되어 동일한 속도로 전파됩니다. 그러나 실제로는 미세한 기하학적 비대칭성과 외부 교란으로 인해 이러한 퇴화가 깨져 편광 상태가 무작위로 변동하게 됩니다. 편광 유지 광섬유(PMF)는 강력하고 제어 가능한 복굴절을 능동적으로 도입함으로써 이러한 한계를 극복하여 고정밀 광학 시스템의 필수적인 핵심 부품이 됩니다.

필요성과 개발 배경

간섭성 광통신, 광섬유 자이로스코프, 양자 키 분배, 광섬유 수중 음향 탐지기 및 고정밀 라이다의 급속한 발전으로 편광 안정성에 대한 요구 사항이 점점 더 엄격해지고 있습니다. 이러한 시스템에서 편광 상태의 임의적인 변화는 신호 감쇠, 비트 오류율 증가, 측정 정확도 저하, 심지어 시스템 오류로 이어질 수 있습니다.

편광 유지 광섬유의 등장으로 기존 광섬유의 편광 불안정성 문제가 효과적으로 해결되었습니다. 초기에는 타원형 코어 구조를 사용하다가 팬더형, 나비넥타이형, 그리고 타원형 클래딩 구조로 발전하면서 복굴절률, 소광비, 손실, 환경 안정성 등 여러 측면에서 성능이 점차 향상되었으며, 현대 고성능 광 기술의 핵심 기술로 자리매김했습니다.

편광 유지 광섬유의 작동 원리

핵심 메커니즘: 높은 복굴절 효과

편광 유지 광섬유의 작동 원리는 복굴절을 제거하는 것이 아니라 높은 수준의 인공 복굴절을 이용하는 것입니다. 복굴절이란 매질의 굴절률이 빛의 편광 방향에 따라 변하는 현상을 말합니다. 편광 유지 광섬유 내부에는 서로 직교하는 두 축이 형성됩니다.

●  고속축: 굴절률이 낮아 빛의 전파 속도가 빠릅니다.

●  느린 축: 굴절률이 높을수록 빛의 전파 속도가 느려집니다.

이러한 굴절률 차이는 두 편광 모드 간의 전파 상수 차이를 크게 만들어 모드 결합을 강력하게 억제합니다. 선형 편광된 빛이 고속축 또는 저속축을 따라 정확하게 결합될 경우, 투과 과정에서 편광 상태는 거의 변하지 않습니다. 입사광의 편광이 정렬되지 않은 경우에만 빛이 두 개의 직교 성분으로 분해되어 편광 상태가 변화합니다.

고속 및 저속 축과 편광 정렬 요구 사항

●  고속축과 저속축은 편광 유지 광섬유의 두 가지 특징적인 편광축으로, 내부 응력 또는 기하학적 비대칭성에 의해 결정됩니다.

●  빠른 축은 일반적으로 응력을 가하는 두 부분의 중심을 연결하는 선에 수직입니다.

●  느린 축은 일반적으로 두 개의 응력 영역을 통과합니다.

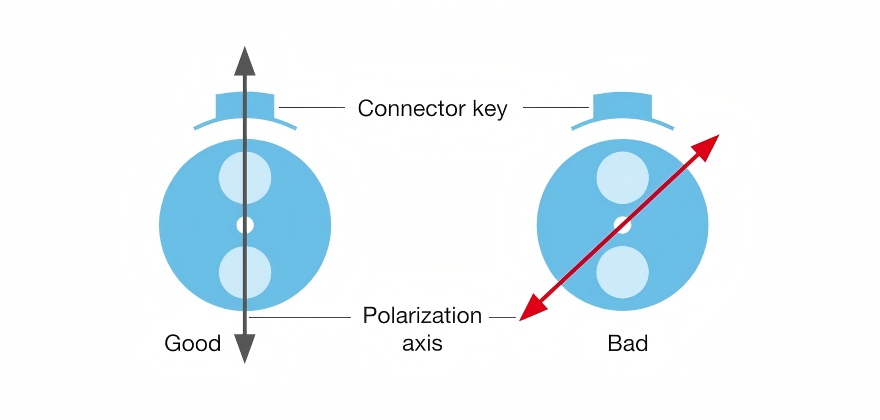

편광 유지는 입력광의 편광 방향이 주축 중 하나와 일치할 때만 가능합니다. 입사광의 편광 방향이 두 축 모두에 대해 각도를 이루면, 서로 다른 속도로 전파되는 두 개의 직교 성분으로 분리되어 출력에서 ​​타원형 편광이 발생하고 소광비가 크게 감소합니다. 따라서 편광 유지 광섬유를 효과적으로 적용하기 위해서는 정확한 편광축 정렬이 필수적입니다.

비트 길이 및 편광 결합 억제

비트 길이(Lᵦ)는 편광 유지 광섬유의 복굴절 강도를 나타내는 핵심 매개변수입니다. 이는 두 개의 직교 편광 성분이 위상차 누적에 의해 편광 상태 변화(선형 → 타원형 → 원형 → 타원형 → 선형)의 완전한 한 주기를 완료하는 데 필요한 광섬유 길이로 정의됩니다.

맥박 길이와 복굴절률 사이의 관계는 다음과 같습니다.

Lᵦ = λ / Δn

여기서 λ는 동작 파장이고 Δn은 고속축과 저속축 사이의 유효 굴절률 차이입니다.

비트 길이가 짧을수록 복굴절이 강해지고 편광 유지 능력이 향상됩니다. 이는 외부 교란으로 인해 두 편광 모드 간의 효과적인 결합이 발생하기 어렵기 때문입니다. 고성능 편광 유지 광섬유는 일반적으로 비트 길이가 수 밀리미터 수준으로, 기존 단일 모드 광섬유보다 훨씬 짧습니다.

편광 유지 광섬유의 구조적 분류

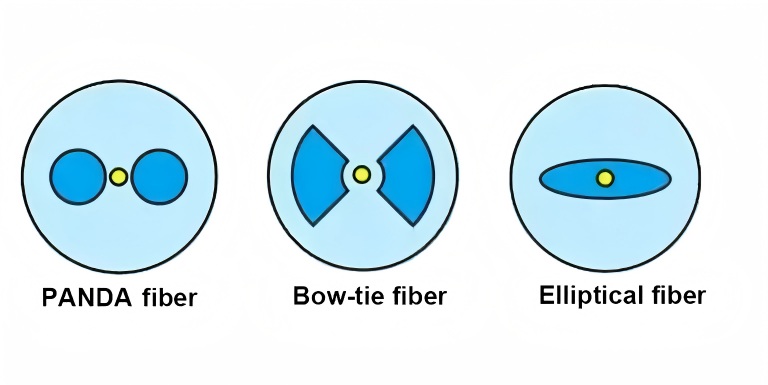

팬더형 편광 유지 광섬유

팬더형 편광 유지 광섬유는 현재 가장 널리 사용되는 구조입니다. 이 구조는 광섬유 코어의 양쪽에 대칭적으로 두 개의 원형 응력봉을 삽입하여 응력을 발생시키는데, 코어는 일반적으로 클래딩과 열팽창 계수가 크게 다른 붕소 도핑 실리카로 만들어집니다. 광섬유 인발 후 냉각 과정에서 열응력이 발생하여 코어 주변에 비대칭적인 응력 분포가 형성되고 안정적인 고속-저속 축 구조가 만들어집니다.

장점: 탁월한 편광 유지 성능, 안정적인 제조 공정, 표준 광섬유 장치와의 우수한 호환성, 대량 생산에 적합.

나비넥타이형 편광 유지 광섬유

나비넥타이형 편광 유지 광섬유의 응력 영역은 코어 양쪽에 대칭적으로 분포된 부채꼴 또는 나비넥타이 모양입니다. 이러한 구조는 동일한 기하학적 크기에서 더 높은 응력 복굴절을 생성할 수 있으며, 비트 길이가 짧고 환경 간섭에 대한 저항성이 뛰어납니다.

장점: 높은 복굴절률, 우수한 기계적 안정성, 고정밀 광섬유 자이로스코프와 같이 편광 안정성이 극도로 요구되는 응용 분야에 적합합니다.

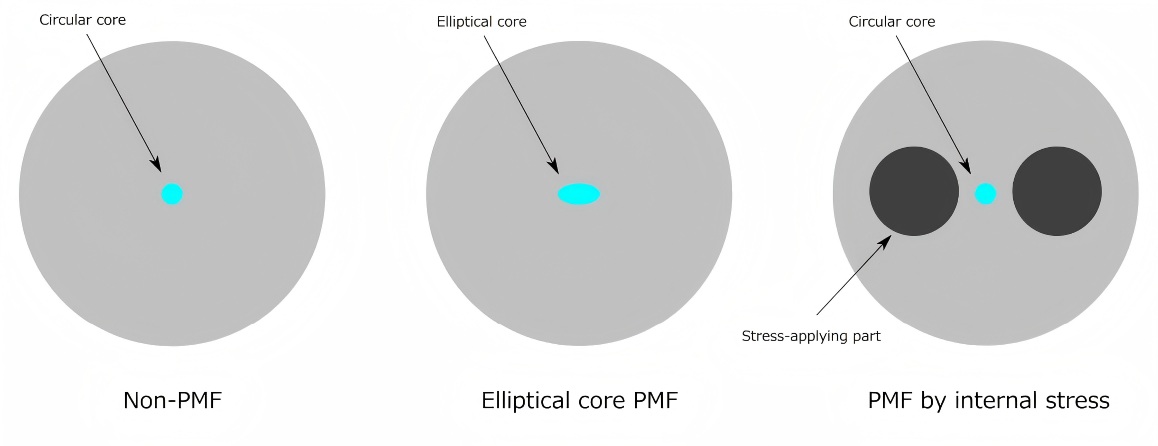

타원형 코어/타원형 클래딩 편광 유지 광섬유

이러한 유형의 편광 유지 광섬유는 응력봉에 의존하지 않고 타원형 코어 또는 타원형 클래딩 구조와 같은 기하학적 형상 비대칭을 통해 복굴절을 형성합니다. 도파관 구조 자체의 비대칭성은 두 직교 방향에서 서로 다른 모드 필드 분포와 유효 굴절률을 유발하여 편광 유지 효과를 구현합니다.

장점: 간단한 구조, 우수한 온도 안정성, 낮은 응력 민감도, 환경 적응성이 요구되는 응용 분야에 적합함.

편광 유지 광섬유의 주요 특징

높은 편광 소멸 비율

편광 소멸비(PER)는 편광 유지 광섬유의 편광 유지 성능을 측정하는 핵심 지표입니다. 이는 주축 방향의 광 출력과 직교 방향의 광 출력의 비율로 정의되며, 일반적으로 데시벨(dB)로 표시됩니다.

고품질 편광 유지 광섬유는 장거리 전송 후 20~30dB 이상의 PER(소광비)을 달성할 수 있으며, 단거리 고정밀 응용 분야에서는 35~40dB까지 도달할 수 있습니다. 소광비가 높을수록 출력 편광 상태가 더욱 순수해지고 편광 간섭이 줄어듭니다.

낮은 편광 누화

편광 누화는 전송 중 주축에서 직교축으로의 전력 결합 정도를 나타내며, 일반적으로 음의 dB 값으로 표현됩니다. 우수한 편광 유지 광섬유는 -30dB 미만의 누화를 가지며, 고급 제품은 -40dB 이하까지 도달하여 편광 잡음과 신호 왜곡을 효과적으로 억제합니다.

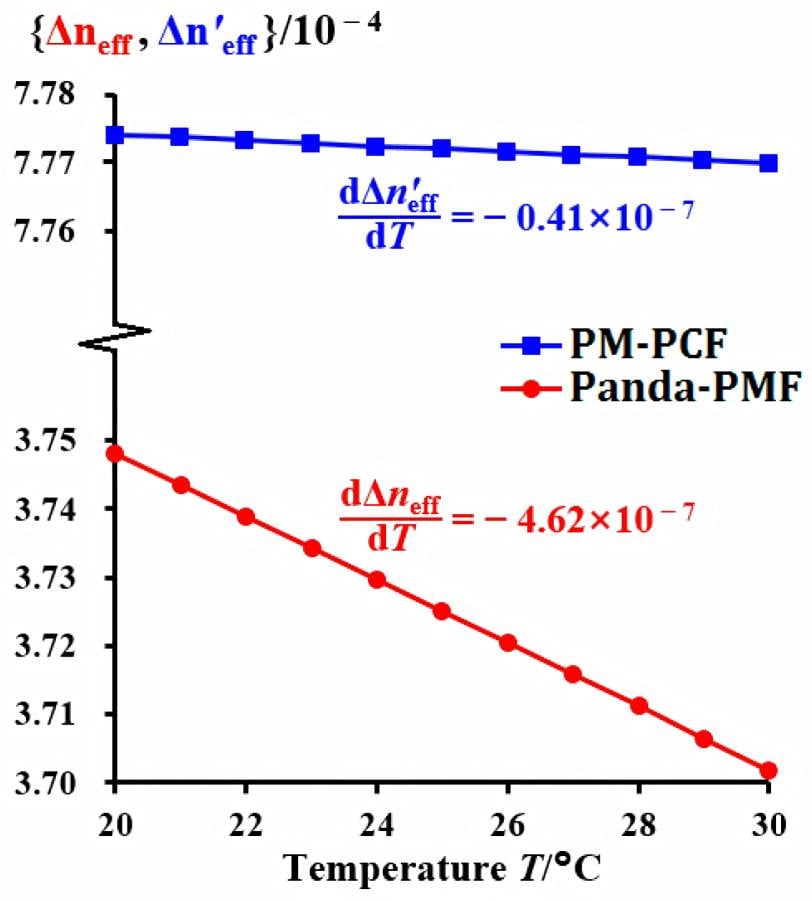

안정적인 복굴절 및 환경적 견고성

편광 유지 광섬유는 외부 교란으로 인한 무작위 복굴절보다 훨씬 강한 높은 복굴절 특성을 내장하고 있어 응력, 굽힘 및 온도 변화에도 안정적인 고속 및 저속 편광을 유지할 수 있습니다. 표준 단일 모드 광섬유보다 굽힘에 민감하지만, 내부 설계 덕분에 일반적인 작동 조건에서는 편광 유지 성능이 급격히 저하되지 않습니다.

파장 호환성 및 낮은 전송 손실

최신 편광 유지 광섬유 제품은 1310nm 및 1550nm와 같은 일반적인 통신 대역을 지원하며, 전송 손실은 표준 단일 모드 광섬유와 유사한 수준인 1550nm에서 일반적으로 0.15~0.3dB/m로 장거리 및 고신호 대 잡음비 전송 요구 사항을 충족합니다.

기계적 및 열적 신뢰성

편광 유지 광섬유는 고강도 석영 유리 기판과 응력 정합 도핑 설계를 채택하여 우수한 인장 강도, 굽힘 저항성 및 열 안정성을 갖습니다. 이 광섬유는 -40°C ~ +85°C 또는 그 이상의 넓은 온도 범위에서 안정적으로 작동하여 항공우주, 산업 제어 및 군사 분야와 같은 극한 환경에 적합합니다.

편광 유지 광섬유의 일반적인 엔지니어링 응용 분야

코히런트 광통신 시스템

코히런트 수신기에서 혼합 효율과 신호 대 잡음비는 신호광과 국부 발진기 광 사이의 편광 상태 일관성에 직접적으로 의존합니다. 편광 유지 광섬유는 레이저, 변조기, 증폭기 및 검출기를 연결하여 광 경로의 안정적인 편광을 보장하고, 비트 오류율을 줄이며, 광 통신 시스템의 용량과 거리를 향상시키는 데 사용됩니다.

광섬유 자이로스코프 및 관성 항법

광섬유 자이로스코프는 사냐크 효과를 이용하여 각속도를 감지하며, 측정 정확도가 편광 변화에 매우 민감합니다. 편광 유지 광섬유는 편광에 따른 잡음과 드리프트를 제거하여 자이로스코프의 초고정밀도 및 장기 안정성을 확보하며, 항공우주, 항법 및 무기 시스템 분야에서 널리 사용됩니다.

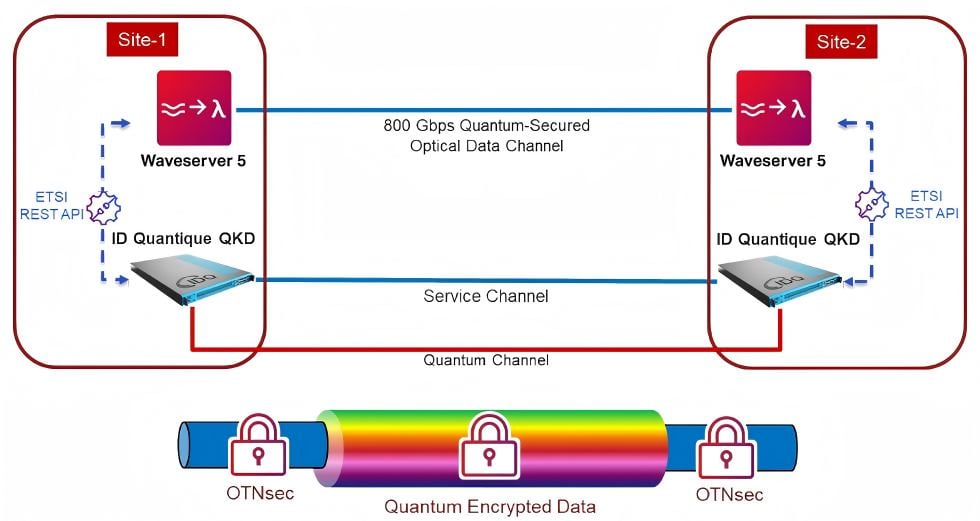

양자 키 분배(QKD)

편광 코딩 기반 양자 통신 시스템은 단일 광자의 편광 상태를 엄격하게 유지해야 합니다. 편광 유지 광섬유(PMF)는 양자 신호에 안정적인 전송 채널을 제공하고, 편광 교란 및 혼선을 억제하여 장거리 보안 양자 통신 구현에 핵심적인 역할을 합니다.

고출력 광섬유 레이저 및 증폭기

고출력 광섬유 레이저에서 편광 상태는 빔 결합 효율, 열 효과 및 유도 산란 특성에 영향을 미칩니다. 편광 유지 광섬유는 공진 공동, 전송 암 및 출력단에 사용되어 안정적인 편광 레이저 출력을 얻고 빔 품질 및 에너지 효율을 향상시킵니다.

고정밀 광학 센서

편광 유지 광섬유는 광섬유 수중 음향 탐지기, 전류 센서, 자기장 센서 및 분산 음향 센서를 포함하여 편광 일관성을 유지함으로써 측정 감도와 안정성을 향상시키며, 수중 모니터링, 스마트 그리드 및 구조물 건전성 감지에 사용됩니다.

편광 유지 광섬유와 기존 단일 모드 광섬유의 비교

일반적인 단일모드 광섬유 (SMF)는 능동적인 편광 유지 기능이 부족하고, 복굴절이 약하고 불규칙적이며, 편광 간섭이 크고 제어가 어렵고, 소광비가 낮고 불안정합니다. 단순한 원형 대칭 구조로 인해 일반적인 통신 및 비정밀 센싱 환경에 적합합니다. 반면, 편광 유지 광섬유는 강력한 고정 복굴절 특성을 통해 안정적인 편광 유지를 가능하게 하며, 편광 간섭이 낮고(우수 제품의 경우 ≤ -30dB), 소광비가 높습니다(20~40dB). 내장된 응력봉 또는 비대칭 구조는 코히런트 통신, 양자 기술, 정밀 센싱과 같은 편광에 민감한 응용 분야에 이상적입니다. 이러한 비교를 통해 편광 유지 광섬유가 편광에 민감한 환경에서 대체 불가능한 장점을 가지며, 기존 광섬유를 고성능 광 시스템으로 업그레이드하는 데 필수적인 요소임을 명확히 알 수 있습니다.

편광 유지 광섬유는 인공적으로 높은 복굴절률을 이용하여 안정적인 편광 전송을 구현하는 핵심 광학 부품입니다. 기존 광섬유의 편광 상태 불안정성이라는 근본적인 문제를 해결하며, 코히런트 통신, 양자 기술, 관성 항법, 정밀 센싱 등 첨단 분야에 널리 사용되고 있습니다. 편광 유지 광섬유의 작동 원리는 응력 또는 기하학적 비대칭을 통해 직교하는 고속축과 저속축을 형성하고, 편광 모드 결합을 억제하여 안정적인 선형 편광 출력을 유지하는 데 기반합니다.

광통신 기술이 고용량, 저잡음, 장거리 전송으로 발전하고 양자 정보 및 광 센싱 기술이 빠르게 보급됨에 따라 고성능 편광 유지 광섬유에 대한 수요는 지속적으로 증가할 것입니다. 향후 연구 개발은 손실 감소, 소광비 향상, 비트 길이 단축, 환경 적응성 강화, 손쉬운 통합에 중점을 두어 편광 의존형 광 시스템의 혁신과 응용을 더욱 촉진할 것입니다.

엔지니어링 실무에서 편광 유지 광섬유의 작동 원리와 구조적 특성을 정확하게 이해하고, 편광축 정렬 사양을 엄격히 준수하며, 적용 시나리오에 따라 광섬유 종류와 매개변수를 합리적으로 선택하는 것은 편광 유지 광섬유의 성능 장점을 최대한 활용하고 광 시스템의 전반적인 성능을 향상시키는 데 매우 중요합니다.
