노드 보호를 위한 광 바이패스 보호 시스템, SMF의 양방향 보호, 1RU 랙 섀시

노드 보호는 전체 네트워크 통신의 중단을 방지하기 위해 광 전송 네트워크에서 오류 노드를 바이패스할 수 있는 지능형 광 스위치 시스템입니다. 노드의 광 전력 또는 신호 장애를 감지하여 자동으로 전환할 수 있습니다. 따라서 이웃 라우터를 통과하는 LSP의 트래픽이 이웃 라우터에 장애가 발생하더라도 목적지에 계속 도달할 수 있도록 합니다.
Fiber-Mart의 FM-OBP-S는 독립형 바이패스 보호 장비입니다. 정상적인 작동에서 FM-OBP-S는 네트워크 트래픽을 네트워크 스위치로 전달하고 네트워크 스위치에서 전달하는 게이트웨이 역할을 합니다. 그러나 전원이 끊어지면 FM-OBP-S는 전원이 공급되지 않는 스위치를 바이패스하고 네트워크 트래픽을 릴레이의 다음 스위치로 전달합니다. PDH, SDH, C/DWDM, 전력 통신 및 CATV 시스템에서 광 모니터링을 위해 널리 사용됩니다.
주요 특징

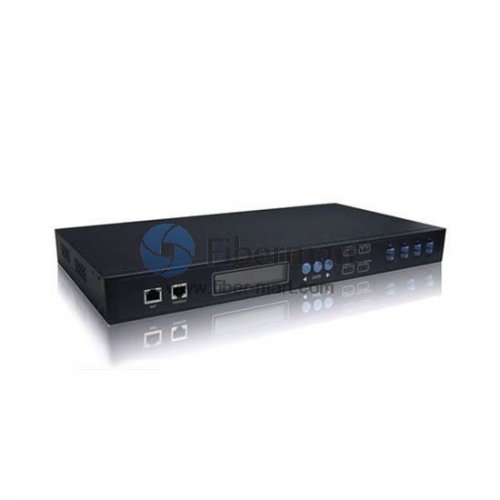

전면 패널 모양

• 1:1, 1+1 및 1-1 보호 옵션
• 15ms 미만의 자동 전환 시간
• SNMP 원격 네트워크 관리
• 노드 장애 시 노드 실시간 모니터링
• 이중 핫 중복 전원 공급 장치 및 핫 플러그 ​​가능
• SC/ST/FC/LC 커넥터에서 고속, 기가비트 및 10기가비트 이더넷 파이버 연결 지원
• 전환 임계값 전력 및 경보 임계값 전력은 LCD 화면 또는 네트워크 관리 액세스로 설정 가능
• 수신 사이트의 주요 장비에는 자동, 강제 수동 및 원격 제어의 세 가지 전환 모드가 있습니다.

LCD 디스플레이 보드: 작업 모드, 현재 실행 중인 광 회선, 전송 장치의 광 전력 값, 역방향 조건 등과 같은 관련 정보 표시

RJ45 이더넷 인터페이스 이더넷 네트워크에 액세스하기 위한 RJ45 이더넷 인터페이스; 원격 관리; 원격 그래픽 창 관리 지원

Enter(Esc): LCD 메뉴에서 로그인 및 로그아웃하는 버튼입니다. 메뉴를 종료하거나 확인하려면 누릅니다. 길게 누르면 메뉴를 종료하거나 설정을 취소합니다.
▲▼: 메뉴에서 매개변수를 위아래로 이동하거나 수정하는 데 사용합니다.
광학 인터페이스 소개: 장치의 제어판에는 8개의 광학 인터페이스가 있습니다: T1, R1, T2, R2, T3, R3, T4 및 R4.
적용 사례

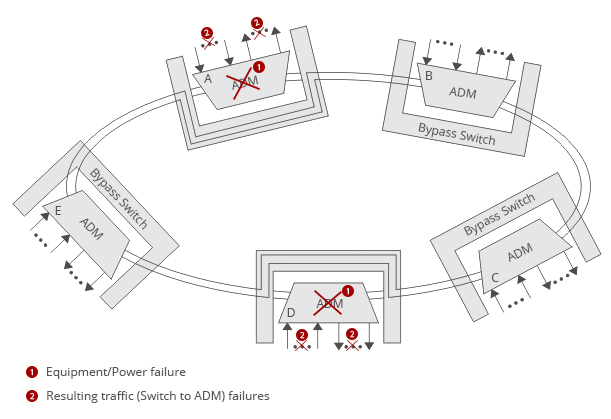

보호 일러스트레이션


1:1 보호 작동에 기반한 노드 보호를 구현하는 방법의 예를 보여줍니다. 1:1 보호는 2x2 광 스위치 기술을 채택합니다. 기본 모드에서 Tx 신호는 SDH/ADM 노드 장비를 통해 메인 라인으로 향하고 선택기는 메인 라인에서 Rx 트래픽을 선택합니다. 중간 노드가 실패하면 네트워크는 실패한 노드를 우회하고 자동으로 백업 라인으로 전환합니다.

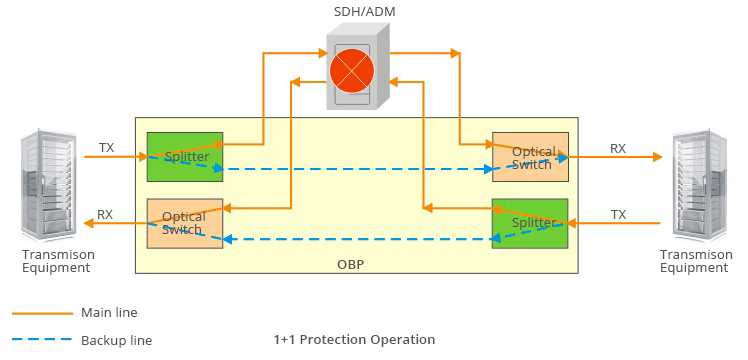

1+1 보호 작동을 기반으로 노드 보호를 구현하는 방법의 예를 보여줍니다. 1+1 작동에서 스플리터 브리지는 Tx 신호를 두 라인(주 라인과 백업 라인)으로 보내고 2x1 선택기 스위치는 라인 중 하나에서 신호를 선택합니다. 기본 모드에서는 주 라인의 트래픽이 선택됩니다. 이 그림에서 SDH/ADM은 두 전송 장비 사이의 노드 역할을 합니다. 전원이 고장나면 고장난 트래픽의 Rx 측 근처에 있는 선택기가 고장을 감지하고 전환하여 백업 라인에서 트래픽을 선택합니다.

자세한 내용이나 사용자 정의 요구 사항은 [email protected]으로 Fiber-Mart 영업팀에 문의하세요.
