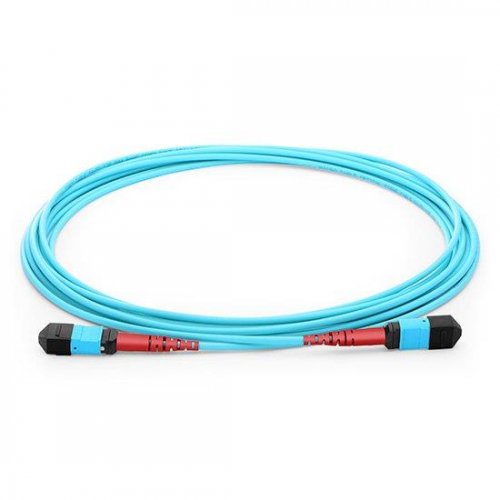

24개 파이버, MTP 대 MTP, 50um OM3, 24개 스트랜드, 번치 LSZH, - MTP 백본 트렁크 케이블
MTP는 일반적으로 3가지 분야에 사용되는 고밀도 광섬유 사전 연결 시스템입니다.
고밀도 환경을 갖춘 데이터 센터 응용 프로그램; 건물에 연결되는 광섬유; 광섬유 장비의 내부 커넥터 응용 프로그램.
Fiber-MART의 MTP 파이버 패치 케이블은 IEC-61754-7 및 TIA-604-5(FOCIS-5) 표준을 준수합니다. 10G에서 40G/100G 데이터 센터로의 업그레이드 에 널리 사용할 수 있습니다 .
MTP 커넥터 유형
 |
 |
|
핀이 달린 MTP 남성 |
핀이 없는 MTP 암컷 |
|
또 다른 뚜렷하게 보이는 특징은 윗면에 있는 코와 가이드 홈(키)입니다.(참고: 암 커넥터는 수컷 커넥터 유형과 연결해야 합니다.) |
사전 종료된 MTP 기술-극성
올바른 양방향 할당을 보장하기 위해 유형 A, 유형 B, 유형 C의 세 가지 극성 방법이 사용됩니다.
조립 구조 그림
위의 사진은 참조용일 뿐인 72파이버 트렁크 케이블입니다.
MTP 트렁크 파이버 패치 케이블은 양쪽 끝에 MTP 커넥터가 종단되어 있습니다.
1. MTP 케이블의 기본 직경은 3.0mm입니다.
2. OM3 MTP 커넥터의 기본 색상은 파란색입니다. 3. 분기 케이블의 직경은 0.9mm, 2.0mm로 선택할 수 있습니다. 다른 직경 표준에 대해서는 [email protected]
으로 문의해 주십시오 . 4. Fiber-MART는 또한 풀링 아이를 맞춤 제작할 수 있습니다. 필요하시면 언제든지 문의해 주십시오.
MTP&MPO 차이
MTP라는 용어는 US Conec의 등록 상표이며, 유럽과 미국 지역에서 주요 트렌드였습니다.
MTP/MPO 기계 및 테스트 장비
|
1 |
당사는 업계를 선도하는 고성능 연마 장비를 도입하였고, MT 페룰에 맞게 설계된 정밀 플레이트 홀더로 보완되었습니다. |
|
|
|
2 |
업계를 선도하는 3D 간섭계 장치는 MTP/MPO 연마 공정을 검증하며, 간섭계는 연마된 MT 페룰의 모든 매개변수가 업계 표준을 준수하고 초과하도록 해줍니다. |
|
|
|
3 |
3D 간섭 감지 후, 테스터의 유연성은 복잡하고 많은 수의 파이버가 포함된 케이블 어셈블리에 필요한 전체 범위의 광학 테스트를 제공합니다. |
매개변수 참조
|
유형 |
싱글모드 |
싱글모드 |
멀티모드 |
|
(APC 폴리쉬) |
(PC 광택) |
(PC 광택) |
|
섬유질 수 |
8, 12, 24 등 |
8, 12, 24 등 |
8, 12, 24 등 |
|
섬유 종류 |
G652D, G657A1 등 |
G652D, G657A1 등 |
OM1, OM2, OM3 등 |
|
최대 삽입 손실 |
엘리트 |
기준 |
엘리트 |
기준 |
엘리트 |
기준 |
|
낮은 손실 |
낮은 손실 |
낮은 손실 |
|
≤0.35dB (데시벨) |
≤0.75dB (데시벨) |
≤0.35dB (데시벨) |
≤0.75dB (데시벨) |
≤0.35dB |
≤0.60dB |
|
반사 손실 |
≥55dB 이상 |
≥45dB |
≥20dB |
|
내구성 |
≥200회 |
≥200회 |
≥200회 |
|
작동 온도 |
-10 ~ +70/td> |
-10 ~ +70/td> |
-10 ~ +70/td> |
|
테스트 파장 |
1310nm |
1310nm |
850nm |
참고: 다양한 멀티모드 파이버의 최대 대역폭
OM1 – 62.5um 코어 – 10GBit 최대 33미터, 기가비트 최대 300m
OM2 – 50um 코어 – 10GBit 최대 82미터, 기가비트 최대 500m
OM3 – 50um 코어, 레이저 최적화 – 10GBit 최대 300미터, 기가비트 최대 1000m
OM4 – 50um 코어, 레이저 최적화 – 10GBit 최대 550미터, 기가비트 최대 1000m
주문 제작
|
섬유 유형 |
케이블 유형 |
섬유질 수 |
종료 |
케이블 길이 |
브레이크아웃 길이(인치) |
브레이크아웃 종료 |
극성 |
라벨링 |
OM4
OM3
OS1/2
OM2
OM1 |
LSZH 번치
라이저 번치
LSZH 리본
라이저 리본 |
12
24
36
48
72
96
144 |
첫 번째 커넥터
MTP 암컷
MTP 수컷
APC MTP 암컷
APC MTP 수컷 |
1~999 |
12~99
(일반적으로 36인치) |
0.9mm
(표준)
2.0mm
3.0mm |
스타일 A
스타일 B
스타일 C |
표준 맞춤형 |
두 번째 커넥터
MTP 암컷
MTP 수컷
APC MTP 암컷
APC MTP 수컷 |
부품 번호 정보: FS=Fiber-MART; 12=12 Fiber; SM=단일 모드; 2=12 standard; M=MTP; x=길이.
