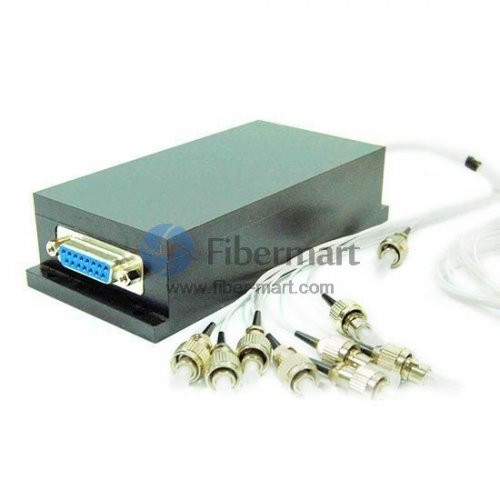

Módulos de chave ótica 1x32 opto-mecânico
Os módulos de chave ótica multicanal 1x32 da Fiber-Mart, bidirecionais e totalmente não bloqueadores, são um produto ideal onde o tamanho pequeno e o desempenho ótico superior são necessários. O módulo funciona como um núcleo de comutação de um roteador de backbone de comutação de pacotes de alta capacidade. Ele conecta canais ópticos redirecionando um sinal óptico de entrada em um sinal selecionado de fibra de 32 saída, adequado para chassis de rack 2RU e equipamento de switch óptico de mesa.
A Fiber-Mart oferece até 128 portas de módulos de chave ótica. Obtidos usando uma configuração opto-mecânica ativada por um sinal de controle elétrico, eles oferecem vantagens incomparáveis de perda e custo muito baixos, muito compactos, fáceis de montar e disponíveis em qualquer chassi Rack 1RU, chassi Rack 2RU, chassi Rack 4RU e Equipamento de comutação óptica de mesa. Eles são os módulos de chave ótica de alto desempenho mais acessíveis, com impacto mínimo absoluto nos orçamentos de perda pré-projetados. Nossos módulos de chave ótica são testados internamente antes do envio para garantir que chegarão em perfeitas condições físicas e de funcionamento.
Características
1 x 32 configarations
Design modular
Tamanho compacto, fácil de integrar
Perda de inserção ultrabaixa e reflexão posterior
Operação bidirecional
Velocidade de comutação rápida
Repetibilidade precisa
Sem epóxi no caminho óptico
Opera com fibra escura ou iluminada
Alta confiabilidade, alta estabilidade, alto isolamento óptico
Perda dependente de baixa polarização (PDL)
Com travamento e sem travamento para opcional
Monomodo e multimodo para opcional
Formulários
Rede de anel
Integração de sistema OEM
ROADM
RF sobre fibra
Troca de fibra
Bypass óptico
Switches de rede híbridos OEO / OOO
Teste e medição de componentes automatizados
Monitoramento remoto de rede e acesso de teste
Mudança de grau de instrumentação
Redes de comunicação seguras
Especificações
Parameters |
Unit |
OSM-1x32 |
Insertion Loss |
dB |
Typ: 0.8 , Max: 1.0 |
Wavelength Range |
nm |
532 ~ 1300 |
1260 ~ 1660 |
Testing Wavelength |
nm |
532 /650 /780 /850 /980 /1300 |
1310 /1490 /1550 /1650 |
Return Loss |
dB |
MM ≥ 55 , SM ≥ 35 |
Crosstalk |
dB |
≥ -80 |
PDL |
dB |
≤ 0.10 |
WDL |
dB |
≤ 0.25 |
TDL |
dB |
≤ 0.30 |
Repeatability |
dB |
≤ ±0.05 |
Power Supply |
v |
AC 220V or DC 48V |
Lifetime |
Cycle |
107 |
Switch Time |
ms |
≤ 12 (Sequence switch time of adjacent channel) |
Optical Input Power |
mW |
≤ 1000 |
Operating Temperature |
° C |
-20 ~ +70 |
Storage Temperature |
° C |
-40 ~ +85 |
Dimension |
mm |
184 x 78 x 66 |
Housing Options |
mm |
2U 19” rack or Desktop for optional |
Nota: As especificações especiais podem ser personalizadas de acordo com os requisitos do cliente.
Rota Ótica
Diagrama de tempo
Dimensões Mecânicas (Unidade: mm)
Nota: Esta imagem é 1x16 Módulos de Chave Ótica, pls use esta imagem para sua referência.
Informações do pedido: OSM-1xN-A-B-C-D-E-F-G-H-I
A Fiber-Mart possui ampla experiência na criação de módulos de chave ótica customizados, para melhor atender aos requisitos de teste específicos de uma aplicação. Os módulos podem ser feitos com:
1. Combinações únicas de interruptores ópticos ou outros componentes ópticos (N≤128)
2. Fibras especificadas pelo cliente
3. Conectores especificados pelo cliente (Mil-Spec, E-2000, etc.)
4. Desempenho otimizado para comprimentos de onda especificados pelo cliente
N |
A |
B |
C |
D |
E |
F |
G |
H |
I |
Channel |
Connector |
Fiber Type |
Fiber Length |
Diameter |
Control Model |
Wavelength Range |
Housing |
Voltage
|
Power |
1xN (N≤128) |
OO: None |
SM: 9/125um |
05: 0.5m |
25: 250um |
L: Latching |
85: 850nm |
None |
3: 3V |
S22: 220V |
FU: FC/UPC |
M5: 50/125um |
10: 1.0m |
90: 900um |
N: Non-Latching |
13: 1310nm |
1U: 1U19" |
5: 5V |
S48: 48V |
FA: FC/APC |
M6: 62.5/125um |
15: 1.5m |
20: 2.0mm |
S: Special |
14: 1490nm |
2U: 2U19" |
S: Special |
S24: 220V+48V |
SU: SC/UPC |
S: Special |
S: Special |
30: 3.0mm |
|
15: 1550nm |
4U: 4U19" |
|
D22: Double 220V |
SA: SC/APC |
|
|
S: Special |
|
162: 1625nm |
T: Desktop |
|
D48: Double 48V |
LU: LC/UPC |
|
|
|
|
165: 1650nm |
S: Special |
|
S: Special |
LA: LC/APC |
|
|
|
|
13/15: 1310/1550nm |
|
|
|
S: Special |
|
|
|
|
S: Special |
|
|
|
Por exemplo: OSM-1x32-FU-M6-15-S-L-13-2U-5-S22
Para obter mais informações sobre interruptores de fibra óptica opto-mecânicos, envie um e-mail para [email protected].
