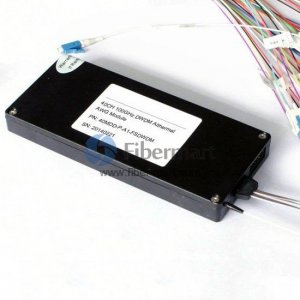

44 canais, módulo pigtailed, duplex, AWG atérmico, DWDM Mux e Demux

44 canais DWDM Mux e Demux, Módulo Pigtailed, Duplex, AWG atérmico

Duplex DWDM MUX & DEMUX

O multiplexador (MUX) e o demultiplexador (DEMUX) são combinados em um único equipamento para transmissão bidirecional de dados por duas fibras.

Os módulos DWDM Mux/Demux fazem parte de uma série de produtos de alto desempenho baseados na tecnologia planar de sílica sobre silício. Os chips AWG Fiber-MART.Com usados ​​para DWDM Mux/Demux são direcionados para aplicações de longa distância, metroviárias e de acesso, onde desempenho óptico excepcional e baixo custo são primordiais.
Os recursos dos módulos DWDM Athermal Arrayed Waveguide Grating (AAWG) do design de embalagem atérmica não exigem energia elétrica, software ou controle de temperatura.
Os módulos DWDM Thermal Arrayed Waveguide Grating (TAWG) são projetados para uso dentro da liberação de banda C do sistema DWDM. Para diminuir a dissipação de energia dos dispositivos em diferentes condições ambientais, o pacote AWG é especialmente projetado com seleção de plástico térmico confiável com baixa condução térmica, e a temperatura operacional AWG é controlada usando aquecedor de resistência de folha ou Peltier TEC com sensor de temperatura termistor.
O espaçamento de canal para DWDM é 1,6/0,8/0,4 nm (grade de 200 GHz/100 GHz/50 GHz). Este pequeno espaçamento de canal permite transmitir simultaneamente muito mais informações

Detalhes do painel frontal

a
Porta comum:

Conectores LC, SC, ST e FC disponíveis.

b
Porta do monitor:

Conecta equipamentos de medição/monitoramento, como medidores de energia ou analisadores de rede, às saídas do módulo. Ao terminar o monitoramento, desconecte os instrumentos e a rede não será perturbada
Conectores LC, SC, ST e FC disponíveis.
A porcentagem de tap é de 5% como padrão, 1%, 2%, 3% ou 10% disponíveis mediante solicitação.

c
Porta expressa:

Habilita a cascata de dois módulos mux/demux DWDM, dobrando a capacidade do canal no link de fibra comum.
O isolamento é menor que 15 dB como padrão, 16 dB ~40 dB disponíveis mediante solicitação.
Conectores LC, SC, ST e FC disponíveis.

d
Porta padrão 1310 nm:

Permite a passagem de um sinal legado de 1310 nm. Ou seja, ele pode transportar óptica LR, óptica LX etc.
Conectores LC, SC, ST e FC disponíveis.

e
Porta Mux/Demux para canais ITU-Grid específicos:

Conectores LC, SC, ST e FC disponíveis.

Nota: O layout real depende do tipo de conector escolhido, bem como de outros fatores. No entanto, o esquema principal permanece o mesmo.

Detalhes do item

• 44 canais DWDM mux e demux
• O espaçamento de canal para DWDM é de 0,8 nm (grade de 100 GHz). 1,6 nm (200 GHz) também disponível mediante solicitação.
• A porta COM é duplex
• Módulo pigtailed de alumínio
• Protocolo transparente (10 Mbps a 100 Gbps)
• Distância: até 80 km, dependendo do orçamento de energia do equipamento do usuário
• Baixa perda de inserção
• Excelente isolamento de canal
• Caminho óptico sem epóxi
• Em conformidade com o padrão ITU-T G.657A1.
• Instalação de fabricação ISO 9001

Detalhes mecânicos para habitação

Observação: observe que os desenhos mostrados aqui mostram apenas as dimensões e não a configuração específica do módulo.
