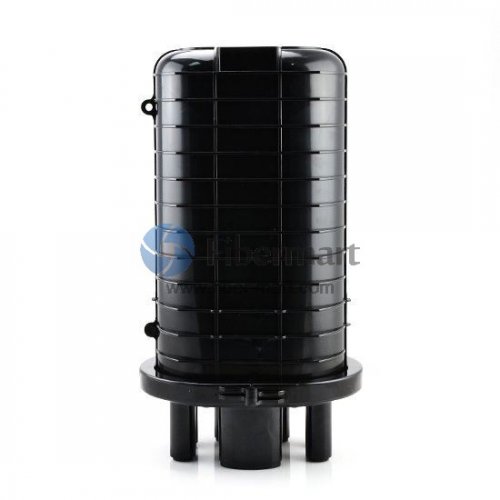

96 Fibras 7 Entradas Série S033 Termocontrátil Tipo Vertical/Dome Fecho de Emenda de Fibra Óptica
Descrição
As tampas de emenda de fibra ótica verticais (Cúpula) são feitas de plásticos de engenharia excelentes. A Fiber-Mart fornece diferentes tipos de portas, conexões e diferentes números de núcleo de fibra óptica para fechamentos de emenda de fibra óptica vertical/dome.
O Splice Closure da Fiber-Mart é adequado para proteger emendas de fibra óptica em aplicações diretas e ramificadas, e pode ser usado em projetos de cabos de fibra óptica aéreos, dutos e enterrados diretos.
Características principais
Adequado para fibra comum e fibra de fita.
Totalmente equipado com todas as peças para operação conveniente.
Estrutura de sobreposição na bandeja de emenda para fácil instalação.
Rádio de dobra de fibra garantido mais de 40mm.
Fácil de instalar e reentrar com uma chave de lata comum.
Excelente vedação mecânica para proteger a fibra e a emenda garantindo durabilidade.
Resiste a condições severas de umidade, vibração e temperaturas extremas.
Principais Parâmetros Técnicos
|
Item |
FM-S033 |
|
Cable ports |
7 Entires |
|
Number of fiber fusion |
96 (bunchy) |
|
Capacity of splice tray |
12/24/48 (bunchy) |
|
Dimension (mm) |
500×250 |
|
Cable diameter(mm) |
8~40 |
|
Max capacity of fiber |
288 (bunchy) |
|
Working temperature |
-40℃~65℃ |
|
Insulation resistance |
＞2×104MΩ |
|
Sealing Type |
Heat-shrinkable Type |
|
Installation Type |
Pole-Mount |
|
Sealing structure |
Silicon gum material |
Notas: A instalação do Pole-Mount é padrão no Fiber-Mart, o outro também pode ser personalizado de acordo com suas necessidades, entre em contato com [email protected] para obter detalhes.
Inscrição
Ser adequado para aéreo e duto.
Ambiente CATV, Telecomunicações, Ambientes nas instalações do Cliente, Redes de Operadoras e redes de fibra óptica.
Fechamento de Emenda Óptica Vertical/Cúpula
.jpg)
Nota: Uma porta oval pode instalar dois cabos simples ou um cabo "expresso" sem cortes.
Componentes principais
No. |
Name of components |
Quantity |
Usage |
Remarks |
|
1 |
FOSC cover |
1 piece |
Protecting fiber cable splices in whole |
Internal diameter: |
|
|
|
|
|
355 ×150(mm) |
|
2 |
Fiber optic splice tray (FOST) |
|
Fixing heat shrinkable protective sleeve and holding fibers |
12/24/48 bunchy |
|
3 |
Fiber holding tray |
1 pcs |
Holding fibers with protective coat |
|
|
4 |
Foundation |
1 set |
Fixing fiber cable, reinforced core and FOST |
|
|
5 |
Base |
1 set |
Fixing internal and external structure |
|
|
6 |
Seal fitting |
1pieces |
Sealing between FOSC cover and base |
|
|
7 |
Pressure testing valve |
1 set |
After injecting air, it is used for pressure testing and sealing testing |
Configuration as per requirement |
|
8 |
Earthing deriving device |
1 set |
Deriving metallic parts of fiber cable in FOSC for earthing connection |
Configuration as per requirement |
Principais acessórios e ferramentas especiais
|
No. |
Name of accessories |
Quantity |
Usage |
Remarks |
|
1 |
Heat shrinkable protective sleeve |
|
Protecting fiber splices |
Configuration as per capacity |
|
2 |
Nylon tie |
|
Fixing fiber with protective coat |
Configuration as per capacity |
|
3 |
Heat shrinkable fixing sleeve (single) |
|
Fixing and sealing single fiber cable |
Configuration as per requirement |
|
4 |
Seal tape |
|
Fixing and sealing mass of fiber cable |
Configuration as per specification |
|
5 |
Branching clip |
|
Branching fiber cables |
Configuration as per requirement |
|
6 |
Earthing wire |
1 piece |
Putting through between earthing devices |
|
|
7 |
Desiccant |
1 bag |
Put into FOSC before sealing for desiccating air |
|
|
8 |
Labeling paper |
1 piece |
Labeling fiber |
|
|
9 |
Special wrench |
1 pieces |
Tightening nut of reinforced core |
|
|
10 |
Metal hoop |
1 set |
For wall mounting and pole hugging |
|
|
11 |
Buffer tube |
To be decided by customers |
Hitched to fibers and fixed with FOST, managing buffer |
Configuration as per requirement |
|
12 |
Aluminum-foil paper |
1 piece |
Protect the bottom of FOS |
|
Nota: Este preço não vem com os acessórios e ferramentas, se você precisar deles, entre em contato conosco em [email protected] para mais detalhes.
