Tecnologia CWDM em aplicações de rede MAN

Os sistemas CWDM (Multiplexação por Divisão de Comprimento de Onda Grossa) , ou sistema de multiplexação por divisão de comprimento de onda grosseira, são cada vez mais reconhecidos por pessoas em aplicações de redes metropolitanas como um sistema de transmissão WDM econômico e prático para curtas distâncias, e já são de uso prático. O desenvolvimento da tecnologia da informação, especialmente em dados IP da INTERNET, representou o rápido crescimento dos negócios, resultando em uma crescente demanda por linhas de transmissão de banda larga. A tecnologia DWDM, como uma das mais eficazes na expansão da largura de banda da linha, possui uma ampla gama de aplicações em redes backbone de longa distância, atendendo basicamente à demanda atual. O gargalo da largura de banda de transmissão da rede gradualmente se transferiu para a MAN, tornando-a um ponto crítico na construção de redes. O sistema de Multiplexação por Divisão de Comprimento de Onda Grossa (CWDM), com suas vantagens únicas, está atraindo cada vez mais atenção na construção de MAN.

O sistema CWDM  pode efetivamente economizar recursos e custos na rede de fibra óptica. Ele resolve a escassez de fibra óptica e a transmissão multisserviço transparente, sendo utilizado principalmente na agregação metropolitana e na camada de acesso, facilitando a construção e a operação da rede em um curto espaço de tempo. O CWDM possui inúmeras vantagens, como baixo custo, baixo consumo de energia e pequeno volume, e atualmente possui um grande número de aplicações na transmissão de redes em áreas metropolitanas.  A Fiber-MART Co., Ltd.  , em conjunto com a demanda do mercado, desenvolveu equipamentos CWDM das séries EXP λ de fibra óptica G.652, G.653 e G.655 para as principais operadoras e integradoras de sistemas, fornecendo soluções de transporte de baixo custo e alto desempenho, sendo a escolha ideal para redes em crescimento em áreas metropolitanas.

O sistema CWDM oferece modos de rede flexíveis, podendo ser composto por topologias ponto a ponto, estrela, cadeia e anel, além de operadoras regionais competitivas e atraentes. O CWDM tem se tornado cada vez mais utilizado no mercado.

>> Certas instituições de ensino superior dos novos e antigos aplicativos de expansão de campus (modo de rede ponto a ponto)

Nos últimos anos, com o aumento das matrículas em universidades, muitas escolas têm construído salas de aula e dormitórios estudantis em seus campi, o que não atende às necessidades do crescente número de alunos. Para acompanhar a tendência de desenvolvimento do ensino superior, expandir o tamanho das escolas e aprimorar sua força geral, todas as faculdades e universidades têm estabelecido novos campi. No entanto, como os campi principais geralmente estão localizados no centro da cidade, a economia não permite estimar o custo da expansão do campus principal, e devido a uma série de fatores, a realidade não é bem assim. Dessa forma, a grande maioria das faculdades e universidades constroem seus novos campi em subúrbios a dezenas de quilômetros do campus principal. A alocação de recursos didáticos para a construção de novos campi é um problema.

O novo campus, o ensino escolar e a vida estudantil exigem muitos recursos de largura de banda. Se a instalação de uma nova rede no novo campus for necessária, o custo será, sem dúvida, alto. Os campi novos e antigos também precisam de muitos contatos comerciais e necessidades de ensino. Se a instalação de uma nova rede no novo campus for necessária, o custo será, sem dúvida, alto. O antigo campus possui uma rede robusta, como utilizá-la?

A fibra óptica entre os campi antigo e novo geralmente é contratada por escolas, mas o custo anual do aluguel de fibra óptica nua é particularmente alto. Como alugar uma fibra óptica pequena para atender às necessidades de um grande volume de negócios?  A tecnologia CWDM  é, sem dúvida, a melhor solução.

A figura a seguir apresenta um sistema CWDM aplicado ao caso de uma universidade no centro da rede do antigo campus, com nós de rede provinciais. A adequação dos recursos é de 40 km entre o novo e o antigo campus. Aluga-se um par de fibras ópticas das operadoras locais. A expansão de seis serviços de dados bidirecionais atende às necessidades do cliente em um único par de fibras ópticas por canal, com taxa de 2,5G.

Uma breve descrição do programa:

:: Esquema típico de transmissão ponto a ponto.

:: O equipamento de multiplexação por divisão de comprimento de onda CWDM para negócios completos pode fazer expansão 1:8, ou seja, usando uma fibra de núcleo pode transportar negócios bidirecionais de onda de 4 vias, a fibra de dois núcleos pode transportar negócios bidirecionais de 16 ondas de 8 canais.

:: A taxa mais alta de cada canal pode chegar a 2,5G, compatível até 100M.

:: Equipamento CWDM que transmite a transmissão mais longe, até 100 km.

:: Este esquema não utiliza o modo de transmissão convencional de fibra única unidirecional, as operações de 6 vias separam grupos. A transmissão bidirecional, se ocorrer falha de uma fibra, não afeta os
negócios da outra fibra.

>>  Uma aplicação de expansão de rede de transmissão de vídeo (estrela, cadeia, modos de rede de forma)

Demanda do cliente :

1.B, C, D, E, F, G cada nó requer sinais de vídeo bidirecionais e sinais de vídeo bidirecionais para a agregação do nó central A.

2. Taxa de sinal de até 2,5G.

3. Cada nó é fornecido entre a fibra de núcleo duplo. Conforme mostrado abaixo:

Análise de demanda :

1. Um ponto para um nó central na sala de máquinas, uma topologia em estrela com BDFG em cada nó na sala de máquinas.

2. O nó AC, AE não possui um link de fibra direto, respectivamente, após o roteamento de dois pontos de B, D para A, a fim de reduzir o número de cascata de transmissão, ABC, ADE constituem uma topologia de cadeia usando  a tecnologia OADM.

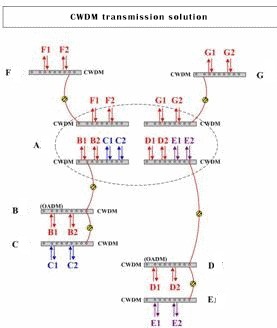

O programa figura a seguir :

Descrição do programa:

1.
 Representa o tronco de fibra óptica única,
 expressa um par de negócios de fibra óptica.

2. Este programa em F e G são dois pontos usando apenas uma fibra para deixar um núcleo como backup ou expansão.

3. Este programa possui dois pontos B, C e D, dois pontos E, respectivamente, com uma transmissão de fibra óptica central, de modo que apenas dois pontos B, D da tecnologia OADM, que podem efetivamente reduzir as
camadas em cascata OADM da perda de sinal do tronco; além disso, para clientes que deixam uma fibra central como backup ou expansão.

4. Todos usam uma tecnologia bidirecional de núcleo único para isolar os negócios, caso uma falha de fibra não afete os negócios de fibra óptica.

5. Este programa é fornecido nos pontos B, C, D, E, F, G dois canais de negócios ópticos bidirecionais, todos reunidos no ponto A.
