Transceptores CWDM vs DWDM: Multiplexação por Divisão de Comprimento de Onda Explicada

O crescimento exponencial do tráfego de dados global expôs limitações críticas na transmissão óptica tradicional de fibra única e canal único. A escassez de recursos de fibra, os altos custos de implantação e os longos ciclos de construção tornaram-se os principais gargalos para a expansão da capacidade da rede. Os transceptores de Multiplexação por Divisão de Comprimento de Onda (WDM) resolvem esses desafios, permitindo a transmissão simultânea de múltiplos fluxos de dados independentes em uma única fibra óptica, através de comprimentos de onda ópticos distintos. Essa tecnologia oferece escalabilidade exponencial de largura de banda sem a necessidade de redistribuição física da fibra, servindo como um componente de hardware essencial para redes metropolitanas modernas, infraestruturas de backbone e interconexões de data centers.

Operando com base no princípio da multiplexação por divisão de frequência óptica, os transceptores WDM são independentes de protocolo e suportam a transmissão unificada de dados, voz, vídeo e serviços de armazenamento, abrangendo toda a gama de velocidades de rede, de 1G a 100G+. Os principais transceptores WDM comerciais se dividem em duas categorias padronizadas: Multiplexação por Divisão de Comprimento de Onda Grossa (CWDM) e Multiplexação por Divisão de Comprimento de Onda Densa (DWDM) . Suas diferenças fundamentais em espaçamento de comprimento de onda, densidade de canais, alcance de transmissão, estrutura de custos e complexidade de implantação determinam seus limites de aplicação distintos. Além disso, os transceptores LWDM (Multiplexação por Divisão de Comprimento de Onda em Rede Local) surgiram como uma solução especializada para cenários de data center de curto alcance e alta densidade, formando um ecossistema de hardware WDM hierárquico completo.

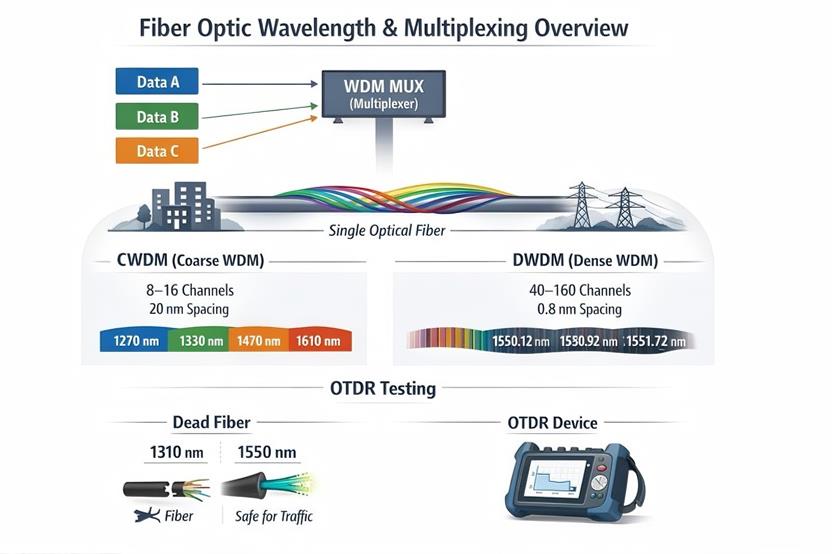

Uma analogia simples ilustra a funcionalidade do WDM: uma única fibra óptica atua como uma rodovia de pista única, enquanto os transceptores WDM dividem essa rodovia em múltiplas faixas de tráfego independentes. Esse mecanismo maximiza a utilização da fibra existente sem a necessidade de expansão da infraestrutura física. A diferenciação precisa entre as características dos transceptores CWDM e DWDM é essencial para o planejamento profissional de redes, a seleção de hardware e a operação e manutenção padronizadas.

Princípios de funcionamento dos transceptores CWDM e DWDM

Fundamentos do Transceptor CWDM

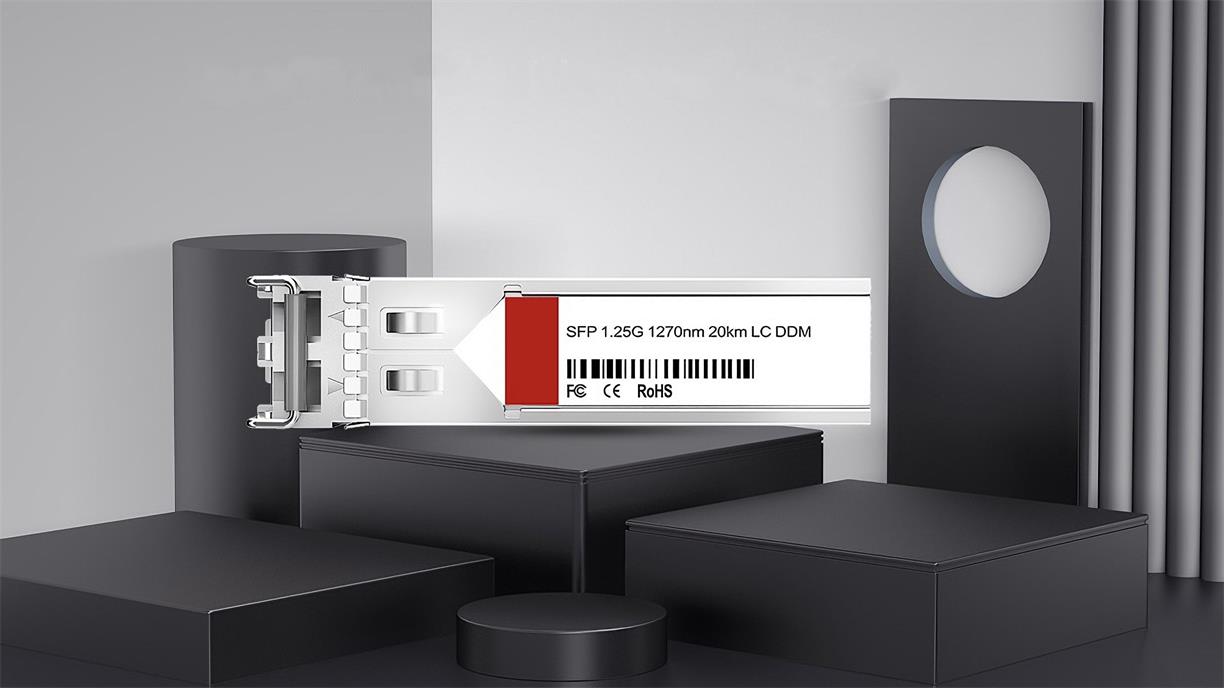

Os transceptores CWDM são dispositivos ópticos leves e com custo otimizado, projetados para cenários de rede de curto a médio alcance e capacidade moderada. Em conformidade com o padrão internacional ITU-T G.694.2, os transceptores CWDM operam em toda a faixa de comprimento de onda de 1270 nm a 1610 nm, definida por três atributos técnicos principais: amplo espaçamento de comprimento de onda, baixa complexidade de hardware e compatibilidade com implantação passiva.

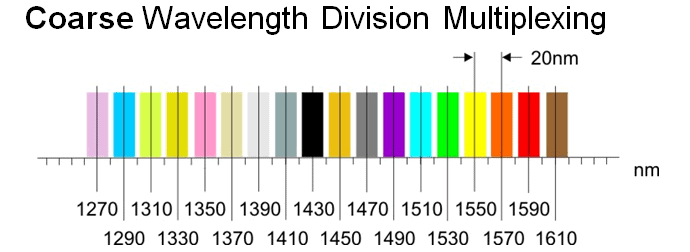

Equipados com diodos laser não refrigerados e chips ópticos passivos, os transceptores CWDM não requerem controle preciso de temperatura nem calibração de comprimento de onda em tempo real. Apresentam um espaçamento fixo de 20 nm entre canais, o que suprime eficazmente a diafonia e simplifica a arquitetura geral da rede. Um sistema de transmissão padrão baseado em CWDM suporta até 18 canais de comprimento de onda independentes, com 8 canais principais concentrados nas bandas de baixa perda de 1310 nm e 1550 nm. Devido ao efeito de atenuação máxima da água na fibra, os canais na faixa de 1370 nm a 1430 nm sofrem perda significativa de sinal para distâncias de transmissão superiores a 40 km, reduzindo o número de canais estáveis ​​disponíveis em cenários de longo alcance.

Graças ao seu design de hardware simplificado, os transceptores CWDM operam de forma independente, sem a necessidade de dispositivos auxiliares como amplificadores ópticos ou módulos de compensação de dispersão. Sua implantação plug-and-play e os baixos requisitos de manutenção os tornam a solução de hardware preferida para projetos de expansão de redes de curto alcance com orçamento limitado.

Fundamentos do Transceptor DWDM

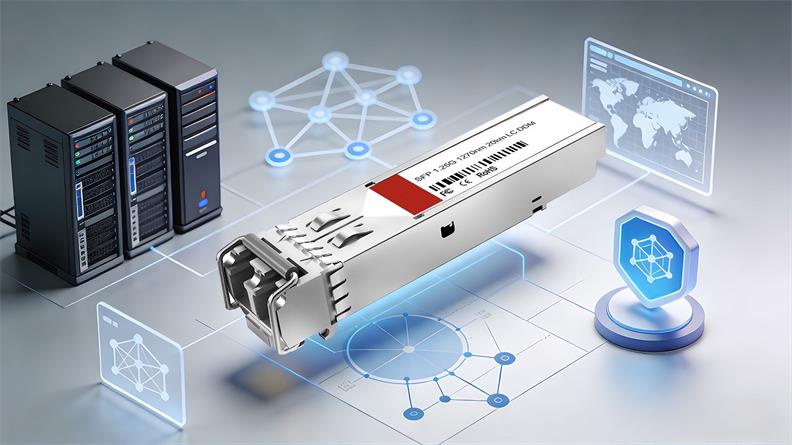

Os transceptores DWDM são equipamentos ópticos de alto desempenho projetados para redes backbone de longa distância e ultra-alta capacidade. Seguindo o padrão ITU-T G.694.1, os transceptores DWDM operam principalmente na banda C de baixa perda (1525 nm–1565 nm), com cobertura expansível na banda L para dobrar a capacidade de transmissão. As principais vantagens técnicas incluem arranjo de comprimento de onda ultradenso, estabilidade de transmissão superior e excelente escalabilidade a longo prazo.

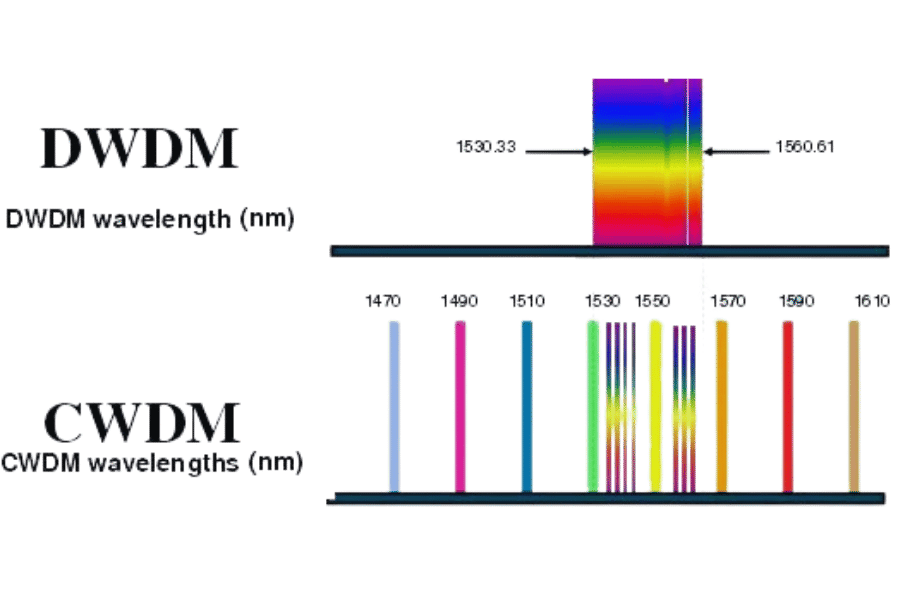

Integrados com lasers resfriados de alta precisão e módulos de controle de temperatura ativos, os transceptores DWDM alcançam uma calibração de comprimento de onda ultrafina. Eles suportam espaçamento de canal compacto de 0,4 nm (50 GHz) ou 0,8 nm (100 GHz), muito menor do que o espaçamento de 20 nm dos dispositivos CWDM. Essa alta densidade de comprimentos de onda permite que uma única fibra óptica transporte de 40 a 96 canais na banda C e até 192 canais com a implantação combinada das bandas C e L, maximizando a utilização dos recursos da fibra.

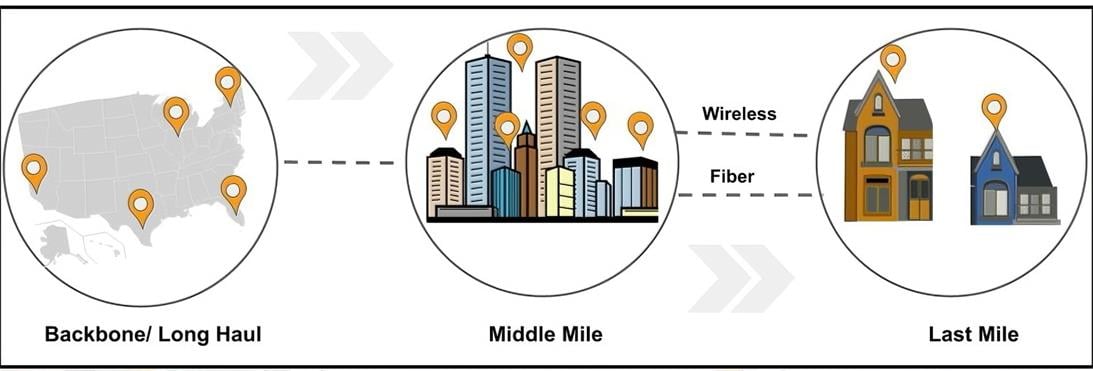

Para eliminar a atenuação do sinal e a dispersão cromática em transmissões de longa distância, os sistemas de transceptores DWDM podem ser combinados com amplificadores ópticos EDFA e unidades de compensação de dispersão DCM. Essa configuração garante a transmissão de sinais sem perdas e com baixa distorção em enlaces de backbone que atravessam cidades, províncias e continentes, estabelecendo os transceptores DWDM como o hardware fundamental para redes ópticas escaláveis ​​e de alta largura de banda.

Comparação abrangente dos parâmetros técnicos dos transceptores CWDM e DWDM

As diferenças inerentes de hardware entre os transceptores CWDM e DWDM determinam diretamente seus limites de desempenho, custo-benefício e adequação à aplicação. A tabela a seguir apresenta uma comparação técnica padronizada dos dois principais tipos de transceptores WDM:

Análise de custos, operação e manutenção de transceptores CWDM e DWDM

Estrutura de custos de capital e operacionais

Os transceptores CWDM apresentam chips laser não refrigerados e arquitetura de hardware totalmente passiva, resultando em baixas barreiras de fabricação e implantação. Eles proporcionam economias significativas em despesas de capital (CapEx) para atualizações de rede de curto prazo e em pequena escala. Com uma estrutura mecânica simples e baixa taxa de falhas, os dispositivos CWDM não exigem ajustes profissionais, minimizando as despesas operacionais contínuas (OpEx). Isso os torna uma escolha econômica para redes de pequenas e médias empresas e infraestruturas de acesso regionais. No entanto, a limitação de canal fixo força a adição de fibra ou a substituição completa do hardware para expansão da largura de banda, levando a custos gerais mais elevados em atualizações iterativas de longo prazo.

Os transceptores DWDM adotam chips ópticos de alta precisão e sistemas ativos de controle de temperatura, exigindo dispositivos auxiliares de suporte, o que aumenta os custos iniciais de aquisição e implantação. No entanto, sua altíssima utilização de fibra e escalabilidade em nível de comprimento de onda eliminam a necessidade de reconstrução física da fibra. A expansão da largura de banda pode ser alcançada simplesmente empilhando canais de comprimento de onda, proporcionando excelente custo-benefício a longo prazo para redes corporativas de nível de operadora e inter-regionais. A iteração de projetos compactos de transceptores DWDM reduziu efetivamente as desvantagens tradicionais de grande porte e operação complexa, melhorando continuamente a relação custo-benefício geral.

Características operacionais e perfis de falhas

Os transceptores CWDM apresentam complexidade de operação e manutenção extremamente baixa. Não é necessária calibração rotineira de parâmetros durante o uso. As falhas mais comuns são anomalias básicas de hardware, incluindo contaminação da fibra, desconexão do link e mau contato da porta, que podem ser resolvidas por meio de inspeção física padrão, limpeza da porta e reconexão. Essa versatilidade torna os dispositivos CWDM ideais para cenários que não contam com equipes dedicadas à operação de redes ópticas.

Os transceptores DWDM adotam hardware integrado de alta precisão com lógica interna complexa. As falhas típicas incluem diafonia entre canais, deriva de comprimento de onda e atenuação anormal da potência óptica. O desvio de comprimento de onda e a interferência de canais adjacentes são as causas de falha mais frequentes, exigindo monitoramento em tempo real da potência óptica e dos parâmetros de comprimento de onda do transceptor por meio de sistemas de gerenciamento de rede. Atualizações regulares de firmware e calibração de comprimento de onda são obrigatórias para manter o desempenho ideal. Apesar dos maiores requisitos de manutenção profissional, os transceptores DWDM oferecem estabilidade e tolerância a falhas superiores, atendendo às demandas de alta confiabilidade das redes principais de backbone.

Diretrizes de seleção baseadas em cenários para transceptores CWDM e DWDM

Aplicação de transceptor CWDM

Os transceptores CWDM são a escolha ideal para quatro cenários típicos. Primeiro, transmissão de curto alcance, até 80 km, incluindo redes corporativas, nós de acesso regionais e redes de borda metropolitanas. Segundo, projetos de expansão de capacidade de curto prazo com restrições orçamentárias, sem necessidade de iterações de largura de banda em larga escala a longo prazo. Terceiro, implantação simples de links ponto a ponto com serviços estáveis ​​de um único tipo e requisitos de baixa complexidade de rede. Quarto, renovação incremental de redes legadas, permitindo uma rápida atualização de capacidade por meio da adaptação de transceptores CWDM e reutilização de recursos de fibra existentes, sem a necessidade de grandes obras.

Aplicação de Transceptor DWDM

Os transceptores DWDM são ideais para atender às necessidades de redes de alta capacidade e longo alcance. Primeiro, para transmissão de backbone de longa distância, acima de 80 km, suportando transmissão de dados entre cidades e províncias com entrega de sinal sem perdas e auxílio de amplificadores. Segundo, para cenários de suporte a múltiplos serviços com largura de banda ultra-alta, suportando transmissão de 40G/100G e taxas superiores, e convergindo serviços massivos de voz, dados e nuvem por meio de empilhamento multicanal. Terceiro, para redes com planejamento de expansão a longo prazo, evitando investimentos repetidos em hardware graças à escalabilidade iterativa do DWDM. Quarto, para interconexão de data centers em larga escala e redes centrais de operadoras que exigem desempenho de transmissão ultraestável, de baixa latência e alta confiabilidade.

Aplicação suplementar de transceptor LWDM

Como uma solução de hardware WDM emergente, os transceptores LWDM (LAN WDM) são especialmente otimizados para cenários de interconexão de data centers de curto alcance e alta densidade. Apresentando um arranjo de comprimentos de onda denso comparável aos transceptores DWDM, os dispositivos LWDM oferecem excelente eficiência de espaço e energia, evitando as limitações de adaptação ambiental do hardware WDM tradicional. Eles se tornaram a principal escolha de transceptor para cabeamento de data centers de alta velocidade, formando uma solução complementar de curto alcance e alta densidade aos dispositivos CWDM e DWDM tradicionais.

Especificações padrão de solução de problemas e manutenção para transceptores CWDM e DWDM

A manutenção diária padronizada é fundamental para prolongar a vida útil e garantir a operação estável dos transceptores CWDM e DWDM. Todos os procedimentos operacionais têm como foco a prevenção de falhas típicas dos transceptores e a eliminação de anomalias nos enlaces.

Quatro protocolos de manutenção essenciais se aplicam universalmente. Primeiro, evite a diafonia entre canais configurando os comprimentos de onda do transceptor estritamente de acordo com as especificações de fábrica e proibindo a incompatibilidade aleatória de canais, o que previne a perda de dados e a distorção do enlace. Segundo, implemente a detecção periódica da potência óptica para solucionar anomalias de sobrepotência e subpotência que causam distorção do sinal. Terceiro, execute inspeções físicas de rotina e limpeza das portas para eliminar a atenuação do sinal causada pela contaminação da face da fibra e pelo acúmulo de poeira nas portas do transceptor. Quarto, mantenha o firmware do transceptor atualizado para corrigir vulnerabilidades conhecidas e otimizar continuamente os algoritmos de transmissão.

Para transceptores DWDM de alta precisão, é necessária manutenção adicional específica, incluindo calibração regular do comprimento de onda do laser e inspeção do sistema de controle de temperatura integrado para evitar a degradação do desempenho causada por deriva de comprimento de onda e anomalias de temperatura. Os transceptores CWDM requerem apenas inspeção física básica trimestral devido à sua estrutura simples e desempenho estável.

Conclusão

Nos estágios iniciais da construção de redes ópticas, os transceptores CWDM dominaram as redes de curto alcance e pequena escala devido ao seu baixo custo e facilidade de implantação, sendo amplamente utilizados em linhas privadas corporativas e camadas de acesso metropolitano. No entanto, o rápido desenvolvimento do 5G, da computação em nuvem, do big data e das redes de computação de IA impulsionou um crescimento explosivo da largura de banda, expondo as limitações inerentes dos transceptores CWDM, incluindo escalabilidade insuficiente e tetos de capacidade fixos.

A atual seleção de hardware na indústria apresenta uma clara tendência de desenvolvimento: os transceptores DWDM tornaram-se a solução preferida para novas redes de médio e grande porte. A miniaturização e a redução de custos dos transceptores DWDM modernos diminuíram os limites de implantação, permitindo que atendam às demandas atuais de ultra-alta largura de banda e se adaptem a futuras atualizações de transmissão de ultra-alta velocidade de 1,6T e 3,2T com excelente compatibilidade futura. Enquanto isso, os transceptores CWDM mantêm um valor insubstituível em cenários de redes de borda de baixo orçamento e pequena escala, formando um padrão de implantação de hardware hierárquico consolidado: CWDM para acesso de borda, DWDM para backbone central e LWDM para interconexão de data centers.

Em resumo, os transceptores CWDM e DWDM não possuem superioridade absoluta; seu valor reside na adaptação a diferentes cenários. O planejamento profissional de hardware de rede exige uma avaliação abrangente da distância de transmissão, da demanda por largura de banda, das restrições orçamentárias e dos objetivos de expansão a longo prazo. A alocação conjunta e adequada de transceptores CWDM e DWDM maximiza a utilização dos recursos de fibra existentes, equilibra o desempenho da transmissão, o custo de construção e a escalabilidade a longo prazo, além de fornecer suporte de hardware estável, eficiente e sustentável para a infraestrutura de redes ópticas modernas.

Perguntas frequentes (FAQ)

Transceptores CWDM e DWDM podem coexistir em uma única fibra?

A implantação conjunta direta de transceptores CWDM e DWDM na mesma fibra não é recomendada. Os dois tipos de transceptores apresentam espaçamento de comprimento de onda e mecanismos de operação distintos, e a mistura direta causa interferência severa entre canais, resultando em perda de pacotes ou até mesmo interrupção total do serviço. Redes híbridas só são viáveis ​​com equipamentos dedicados de multiplexação por divisão de comprimento de onda para isolamento físico do comprimento de onda.

Os transceptores WDM requerem fibra óptica especializada?

A fibra óptica monomodo padrão é totalmente compatível com todos os cenários básicos de aplicação de transceptores CWDM e DWDM. Para transmissões DWDM de ultra longa distância, recomenda-se o uso de fibra dedicada de baixa perda e com dispersão otimizada para reduzir a atenuação do sinal e a dispersão cromática, maximizando as vantagens de desempenho em longas distâncias e altas velocidades dos transceptores DWDM.

Como confirmar o número máximo de canais suportados por dispositivos de rede?

A faixa de comprimento de onda adaptativa e a capacidade máxima do canal dos dispositivos de rede podem ser consultadas por meio das fichas técnicas oficiais do hardware ou das interfaces do sistema de gerenciamento de rede. A verificação prévia é necessária antes da seleção do transceptor e do projeto da rede para evitar gargalos de desempenho causados ​​por incompatibilidade de parâmetros.

Diferenças entre transceptores LWDM e CWDM/DWDM tradicionais

Os transceptores LWDM são dedicados a interconexões de data centers de alta densidade e curto alcance, combinando a alta densidade de canais do DWDM com as vantagens de leveza e baixo consumo de energia. Os transceptores CWDM são voltados para redes metropolitanas e de acesso de médio e curto alcance, enquanto os transceptores DWDM se concentram na transmissão de backbone de longo alcance. Os três tipos de transceptores apresentam uma clara divisão de cenários, sem sobreposição de substituição funcional.
