OSFP vs QSFP-DD vs QSFP112: Conheça o formato das ópticas de alta velocidade

Impulsionada pelo crescimento explosivo do tráfego leste-oeste, pela expansão da infraestrutura de IA/ML e pela atualização da largura de banda dos data centers globais, a indústria migrou da implantação em massa de 100G para 400G, com a implementação em larga escala de 800G e a validação do pré-padrão 1.6T em andamento. Três formatos plugáveis ​​dominantes — QSFP-DD, OSFP e QSFP112 — foram definidos pelas principais MSAs e consórcios de fornecedores, seguindo duas filosofias de design completamente divergentes: atualização evolutiva com retrocompatibilidade e atualização revolucionária de desempenho com foco no futuro .



Patrocinados pelos principais fornecedores globais de redes, incluindo Cisco, Juniper, Arista e hiperescaladores como Google e Meta, esses três formatos diferem fundamentalmente em dimensões mecânicas, arquitetura de circuitos elétricos, orçamento térmico, consumo de energia e compatibilidade de portas. As compensações inerentes ao projeto determinam diretamente a densidade de portas do switch, a confiabilidade térmica a longo prazo, o ciclo de atualização de hardware e o custo total de propriedade (TCO) para redes Ethernet e InfiniBand modernas. Este white paper detalha as especificações oficiais da MSA, as intenções de projeto nativas, os prós e os contras, e fornece orientações de seleção imparciais, alinhadas aos padrões ocidentais de implantação de data centers e HPC.

Análise detalhada dos fatores de forma individuais OSFP, QSFP-DD e QSFP112

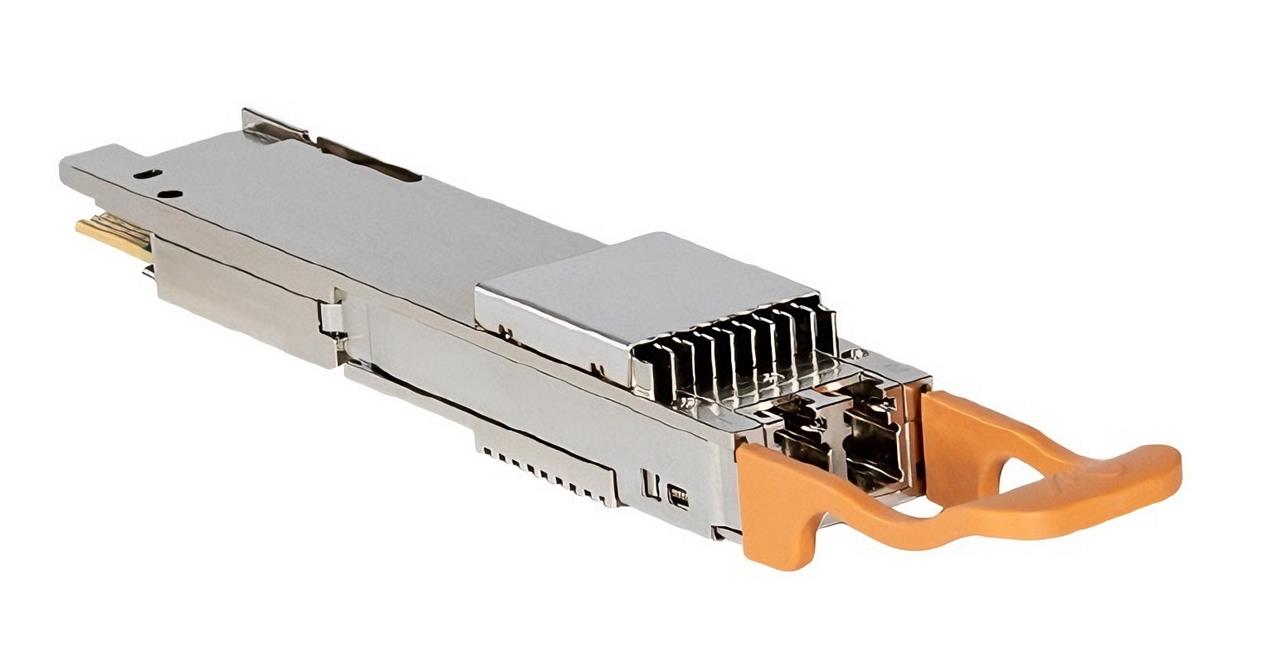

QSFP-DD (Quad Small Form-factor Pluggable Double Density)



Definição e especificações padrão



O QSFP-DD é regido pela MSA QSFP-DD e totalmente compatível com o padrão IEEE 802.3bs. Trata-se de uma evolução típica do formato QSFP28. A principal lógica de projeto consiste em dobrar o número de vias elétricas, de 4 para 8, mantendo as mesmas dimensões mecânicas do QSFP28 tradicional, o que dispensa modificações no layout do painel frontal do switch.



Suporta transmissão multi-taxa compatível com os principais esquemas de modulação:



● 200G: 8×25G NRZ



● 400G: 8×50G PAM4 (especificação comercial padrão)



● 800G: 8×100G PAM4 (implantação com restrição térmica)



Com suporte completo de todos os principais fornecedores de switches, o QSFP-DD se tornou o formato padrão para atualizações de data centers existentes na América do Norte e na Europa.





Vantagens do Design Nativo



● Compatibilidade retroativa incomparável : as portas QSFP-DD suportam nativamente transceptores QSFP+, QSFP28, QSFP56 e QSFP112 sem a necessidade de adaptadores. Isso permite a implementação perfeita de portas com velocidades mistas e protege os investimentos de capital existentes, que é a principal vantagem destacada pela Cisco e pela Juniper para cenários de data centers corporativos e de colocation.



● Densidade máxima de portas no painel frontal : Sem alteração na área ocupada em comparação com a série QSFP legada, possibilitando a duplicação da largura de banda sem sacrificar a quantidade de portas. É compatível com a arquitetura de comutação leaf-spine de alta densidade amplamente adotada em data centers de nuvem ocidentais.



● Ecossistema natural maduro e custo de BOM otimizado : Cadeia de suprimentos completa e processo de fabricação consolidado reduzem os custos de pesquisa e iteração. É a solução preferida para enlaces ópticos 400G DR4/FR4/LR4 com restrições de custo.

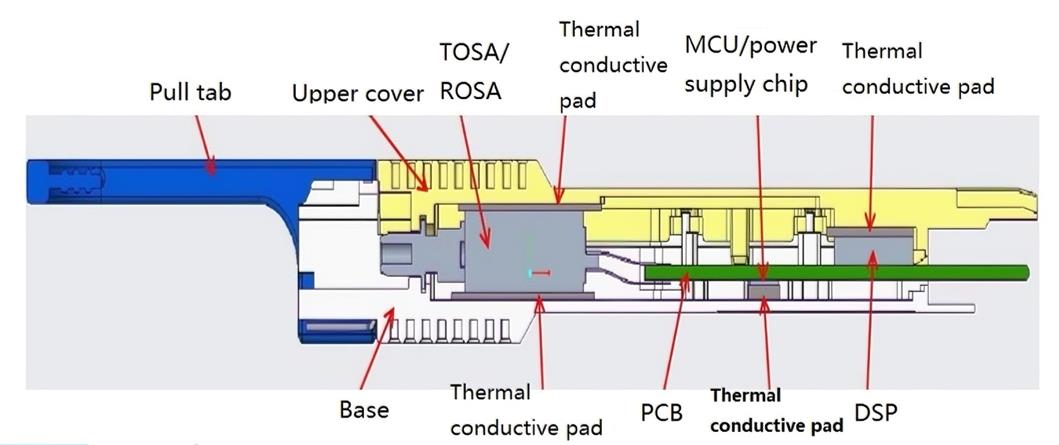

● Projeto térmico integrado em nível de sistema : O QSFP-DD adota um dissipador de calor independente montado acima ou entre os módulos. O dissipador de calor pode ser personalizado separadamente, permitindo que os fabricantes de switches otimizem o fluxo de ar do chassi de forma independente e garantam a operação estável de módulos de média potência de 400G/800G.



Limitações inerentes a um formato compacto





● Dissipação térmica passiva limitada devido à carcaça compacta, dependendo fortemente do sistema de resfriamento por fluxo de ar forçado integrado ao switch; propenso a estrangulamento térmico sob operação contínua com carga total de 800G.



● Orçamento de potência máximo fixo de 10 W, margem de potência insuficiente para a próxima geração de óticas de alta potência 1.6T.



● Um layout de pinos mais denso aumenta a complexidade de fabricação e o custo marginal de produção em comparação com os módulos QSFP tradicionais de 4 vias.

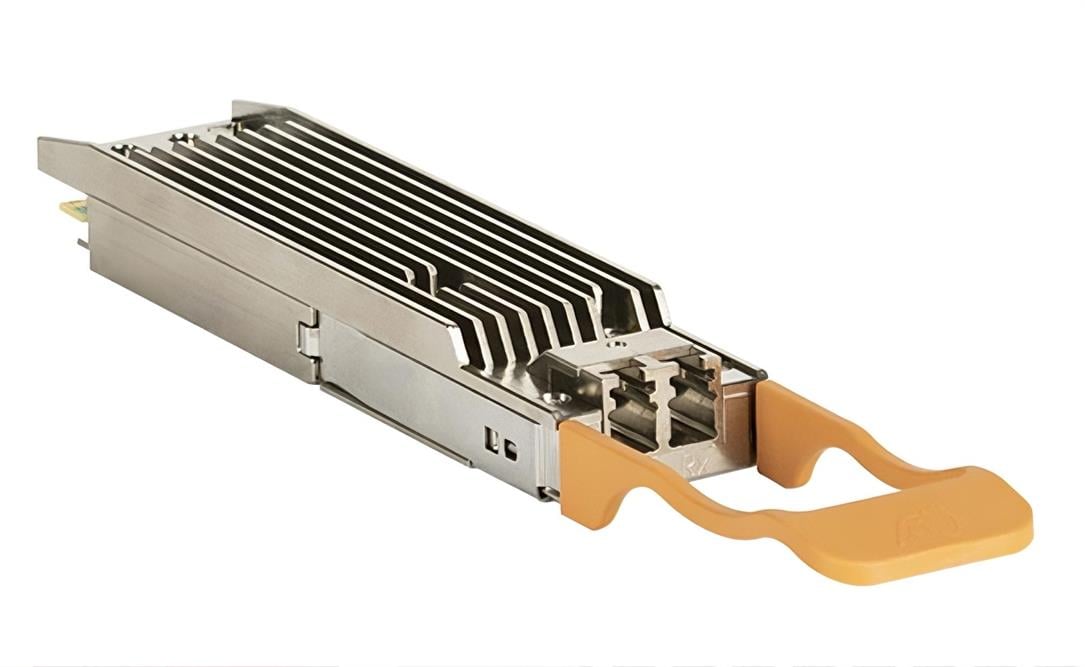

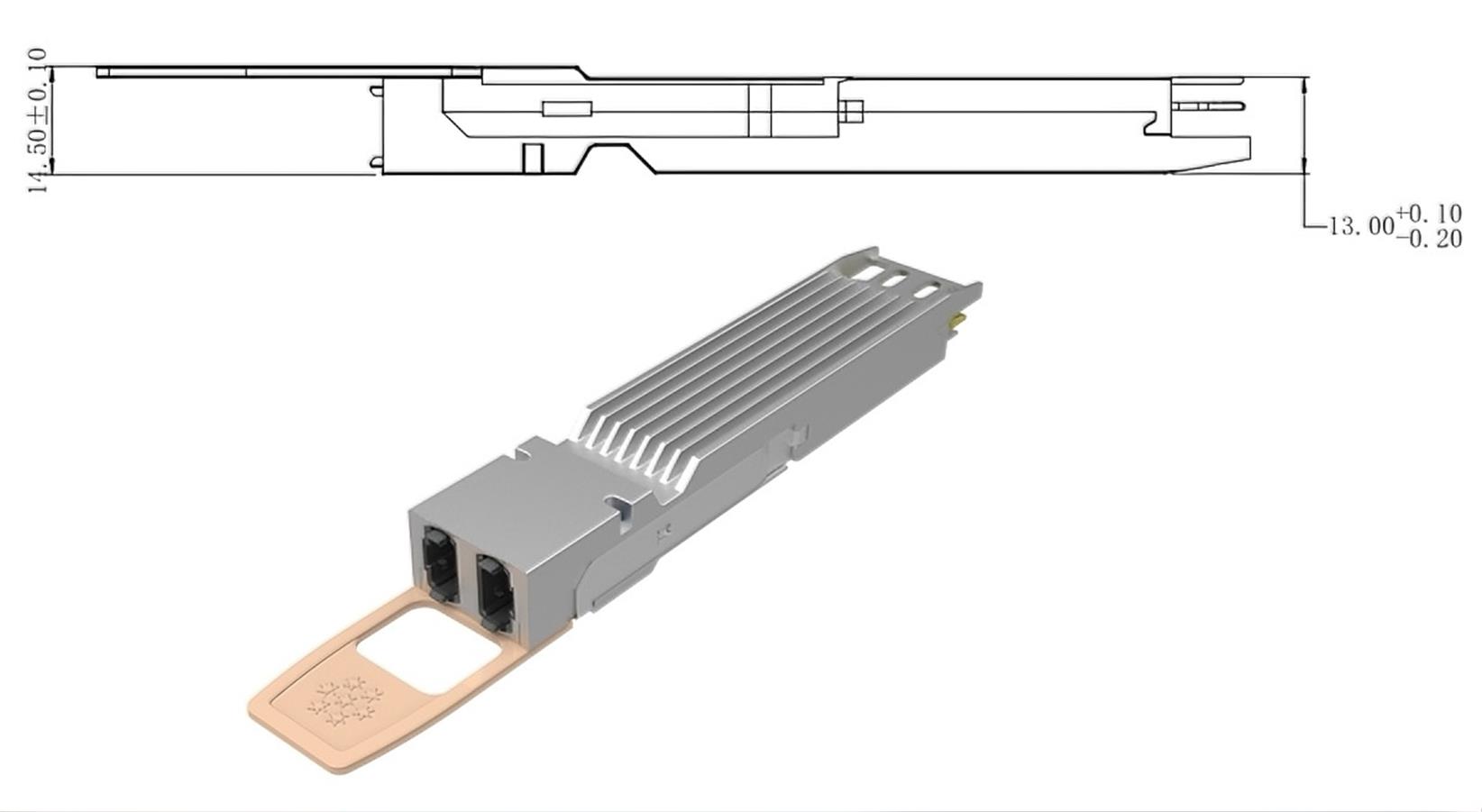

OSFP (Octal Small Form-factor Pluggable)



Definição padrão e especificações principais



O OSFP é promovido pela OSFP MSA, liderada pelo Google e pela Arista, representando um design revolucionário orientado para o desempenho, projetado especificamente para implantação nativa em 800G e para a futura evolução do Ethernet de 1,6T. Ele também adota 8 vias elétricas, em consonância com o QSFP-DD, mas expande o tamanho físico geral em aproximadamente 15%, propositalmente, para superar os gargalos térmicos e de energia da embalagem compacta do QSFP.



Foram lançados dois designs oficiais para a parte superior da carcaça, atendendo a diferentes cenários de fluxo de ar: um com aletas para switches com fluxo de ar frontal e outro plano para contato térmico eficiente em gabinetes selados de alta densidade. A carcaça suporta até 15 W de potência, sendo ideal para motores ópticos de alta potência, como os de 800G DR8 e FR8.





Vantagens do Design Nativo



● Potência e capacidade térmica líderes do setor : o envelope de potência máxima de 15 W cobre totalmente os módulos ópticos de alta potência de 800G. A carcaça maior e o substrato de dissipação de calor aprimorado eliminam a limitação térmica sob carga total prolongada, atendendo perfeitamente aos requisitos de clusters de treinamento de IA e HPC.



● Compatibilidade futura com 1.6T : Margem elétrica e térmica suficiente foi reservada durante o projeto de especificação inicial, permitindo uma atualização tranquila para 1.6T sem a necessidade de substituir o hardware do switch, minimizando o custo de iteração da infraestrutura a longo prazo.



● Desempenho superior de resfriamento passivo : Menor dependência de ventoinhas de alta velocidade no chassi, reduzindo o PUE geral do data center e o consumo de energia operacional.



● Interoperabilidade controlada por meio de adaptadores : A interconexão com portas QSFP-DD está disponível com adaptadores dedicados, permitindo a implantação híbrida em data centers existentes baseados em QSFP-DD.



Limitações inerentes a embalagens de tamanho excessivo

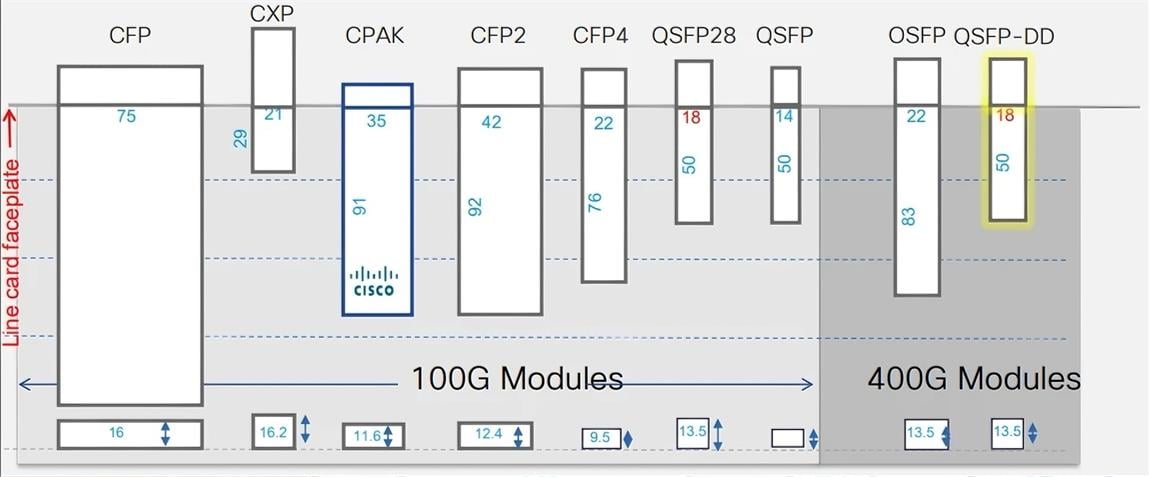

● O tamanho físico maior reduz a densidade de portas do painel frontal em mais de 20%, não sendo aplicável a switches leaf de alta densidade.



● Sem compatibilidade nativa com versões anteriores de todos os slots da série QSFP, exigindo novas portas de switch OSFP dedicadas.



● Investimento inicial em infraestrutura mais elevado, exigindo atualização completa do hardware para reconstrução de redes existentes.

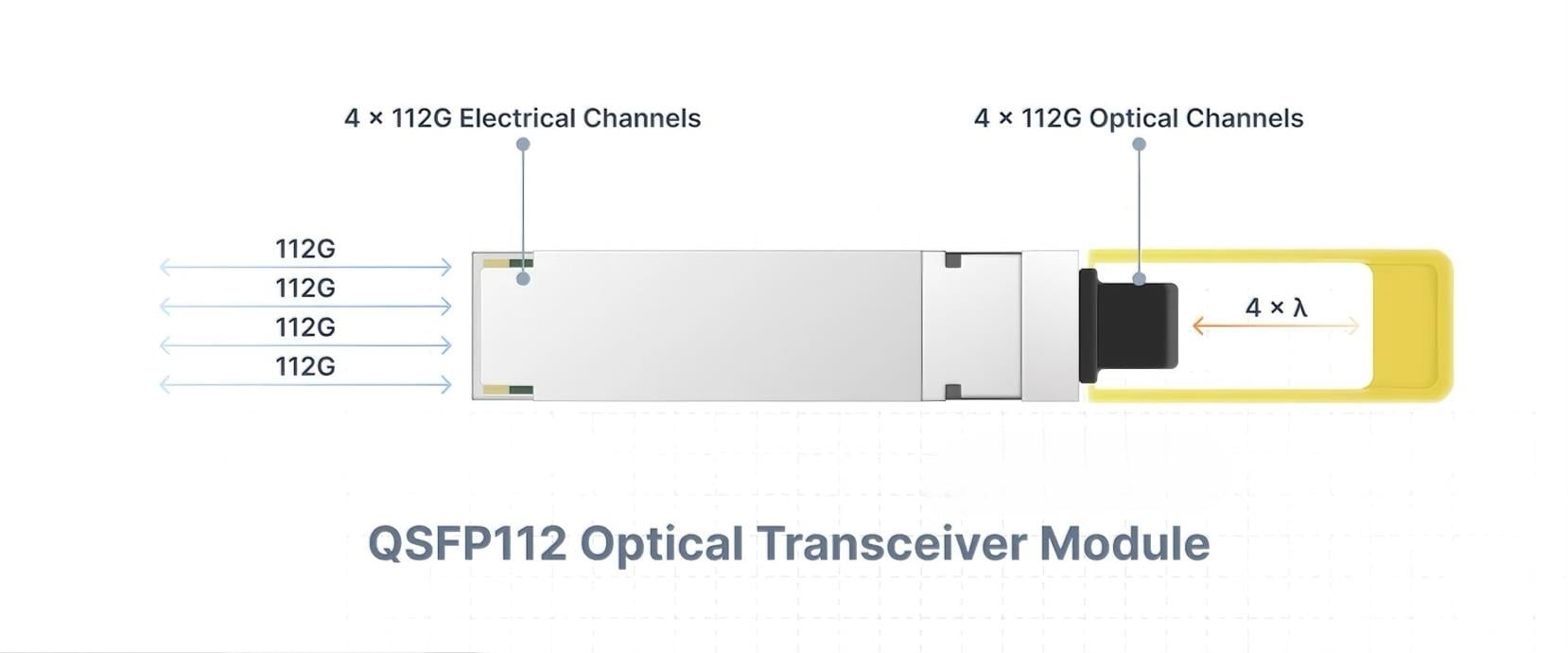

QSFP112 (Quad Small Form-factor Pluggable 112)



Definição e especificações padrão



O QSFP112 é um formato de transição com custo equilibrado, que mantém as dimensões mecânicas clássicas do QSFP. Diferentemente da arquitetura de 8 vias adotada pelo QSFP-DD e OSFP, ele segue um design simplificado de 4 vias elétricas, alcançando largura de banda de 400G por meio de sinalização PAM4 de 4×100G, em vez de adicionar vias extras. Ele se posiciona como uma solução intermediária que equilibra densidade de portas, consumo de energia e desempenho térmico, preenchendo a lacuna entre o QSFP56 legado e os módulos de alta velocidade de 8 vias.





Vantagens do Design Nativo



● Menor geração de calor graças ao design do hardware : a arquitetura de 4 vias reduz fundamentalmente a fonte de calor do chip, não exigindo dissipadores de calor de alto desempenho adicionais nem sistemas de refrigeração de chassis aprimorados.



● Compatibilidade elétrica total com portas QSFP-DD : Pode ser inserido diretamente em gaiolas QSFP-DD padrão, ocupando apenas 4 das 8 vias. É totalmente compatível com a infraestrutura de fibra existente, sem necessidade de modificação da cablagem.



● Equilíbrio ideal entre densidade e consumo de energia : Mantém a altíssima densidade de portas do formato QSFP com um consumo típico de energia de apenas 7 W, ideal para nós de rede de borda e de camada intermediária.



Limitações inerentes



● A restrição de hardware impede a capacidade de atualização para 800G e futuras atualizações para 1.6T, resultando em falta de potencial de evolução a longo prazo.



● Desperdício de metade da largura de banda em portas QSFP-DD de 8 vias, impossibilitando a maximização da taxa de transferência de portas em switches de última geração.

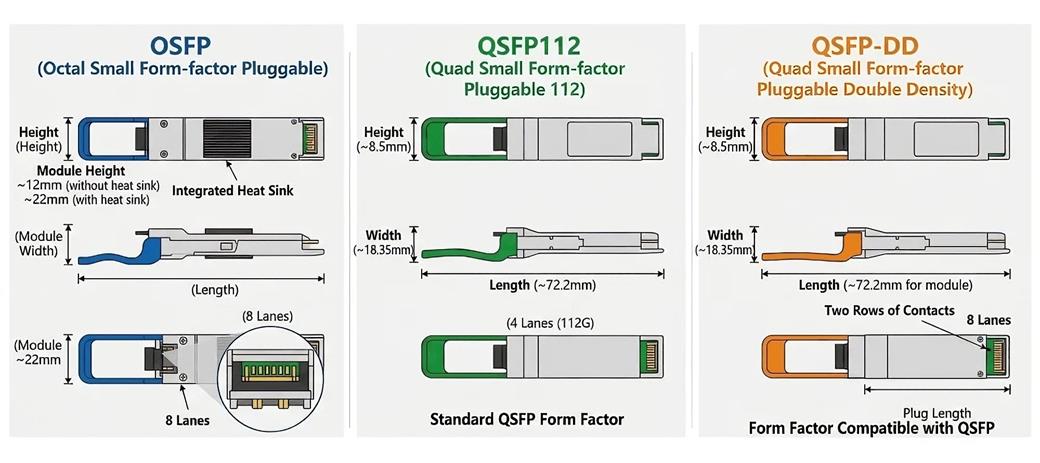

OSFP vs QSFP-DD vs QSFP112: Comparação Completa



Filosofia de projeto de estrutura mecânica e largura de banda



A principal divergência entre os três formatos tem origem nas diferentes prioridades de design definidas pelas respectivas MSAs (Acordos de Nível de Serviço):





● QSFP-DD : Atualização evolutiva, formato idêntico ao QSFP28; 8 vias elétricas. Prioridade principal: densidade de portas + compatibilidade com versões anteriores para atualizações em instalações existentes.



● OSFP : Atualização revolucionária, tamanho de alojamento ampliado; 8 vias elétricas. Prioridade principal: margem térmica + escalabilidade de desempenho futuro para novas estruturas de alto desempenho.



● QSFP112 : Atualização da velocidade de transmissão sem alteração de dimensões; 4 vias elétricas. Prioridade principal: baixo consumo de energia + otimização de custos para implantação em redes de borda.



Comparação da capacidade de transmissão em taxa plena







Comparação de desempenho térmico (operação real do data center)

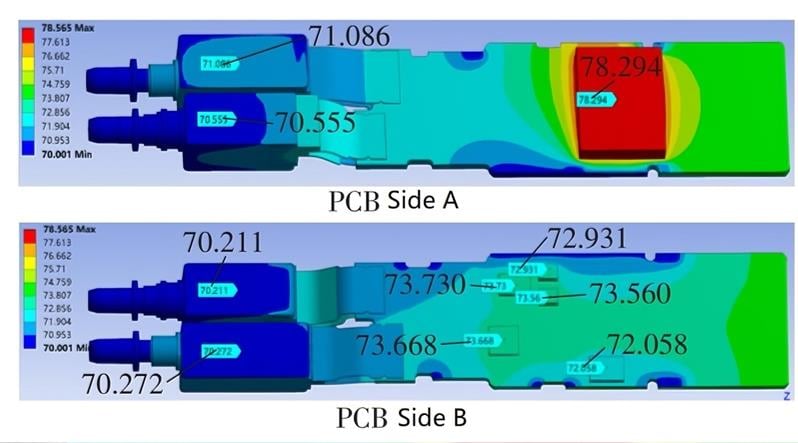

● QSFP-DD : Capacidade de resfriamento passivo média. Altamente dependente do fluxo de ar forçado do chassi do switch e de um dissipador de calor externo. Adequado para data centers padrão com temperatura controlada; instável sob alta temperatura ambiente e operação contínua em carga máxima.



● OSFP : Desempenho térmico de alto nível entre os três formatos. O espaço extra na carcaça proporciona margem suficiente para dissipação de calor. Operação estável em carga máxima 24 horas por dia, 7 dias por semana, é garantida mesmo em gabinetes selados de alta temperatura, adequando-se perfeitamente a cenários de alta carga de IA e HPC.



● QSFP112 : Desempenho térmico ideal na fonte. Menos pistas geram, fundamentalmente, menos calor. Não requer sistema de refrigeração adicional, alcançando o menor PUE (Power Usage Use) para data centers entre as três soluções.





Compatibilidade de portas e caminho de migração de rede



● QSFP-DD : Compatibilidade retroativa completa com o ecossistema de portas QSFP legado. Suporta atualização de rede passo a passo e inserção de módulos de velocidade mista. É a solução dominante para migração de data centers existentes na Europa e na América do Norte.



● OSFP : Sem compatibilidade nativa com nenhuma porta da série QSFP. Adaptadores introduzirão perda de inserção adicional e bloquearão o fluxo de ar do chassi, não sendo recomendados para implantações híbridas em larga escala. Aplicável somente a novas redes construídas do zero.



● QSFP112 : Compatível eletricamente com portas QSFP-DD, com dimensões físicas idênticas. Permite reutilizar a infraestrutura de portas e fibras existente, porém desperdiça metade dos recursos de uma porta de 8 vias, sendo adequado apenas para enlaces de borda não críticos.





Tabela Mestra de Especificações





Análise do Custo Total de Propriedade (TCO)



● CAPEX inicial : QSFP112 < QSFP-DD < OSFP. O OSFP requer hardware de switch totalmente novo com gaiolas exclusivas, resultando no maior custo de aquisição inicial.



● OPEX (Refrigeração e Energia) : O QSFP112 apresenta o menor consumo de energia operacional graças à menor geração de calor. O OSFP reduz a necessidade de rotação do ventilador e diminui o OPEX de refrigeração sob alta carga. O QSFP-DD necessita de operação contínua do ventilador em alta velocidade para aliviar a pressão térmica.



● Custo de iteração a longo prazo : O OSFP possui o menor custo de atualização para a evolução de 1,6T. O QSFP-DD necessita de otimização térmica do chassi para futuras iterações de alta velocidade. O QSFP112 não pode ser atualizado e requer substituição completa do hardware na próxima geração de redes.

Orientações para seleção de OSFP, QSFP-DD e QSFP112





● Escolha o QSFP-DD para : atualização de data centers existentes, switches leaf-spine de alta densidade, redes corporativas de campus e implantações em larga escala de 400G com controle de custos. É a opção mais utilizada pela maioria dos data centers de colocation e corporativos na América do Norte e na Europa. Não recomendado para : gabinetes selados de alta temperatura, links de núcleo persistentes de 800G com carga total e clusters de computação de IA/HPC.



●  Escolha OSFP para : Construção de data centers novos, infraestrutura de treinamento de IA, cluster HPC, links de backbone de 800G, planejamento de rede de 1,6T a longo prazo. Hiperescaladores como Google e Meta adotam amplamente o OSFP para suas infraestruturas de alto desempenho. Não recomendado para : Atualização de infraestrutura legada, switches leaf de alta densidade, redes de médio porte com orçamento limitado.



● Escolha o QSFP112 para : nós de agregação de borda de data center, portas NIC InfiniBand e links estáticos de 400G com custo acessível e sem necessidade de expansão futura. Ele serve como uma solução suplementar econômica para bordas de rede não críticas. Não recomendado para : links de backbone principais e redes que exigem expansão futura para 800G ou 1,6T.



Soluções de transceptores ópticos da FiberMart



A FiberMart oferece um portfólio completo de transceptores ópticos, desde módulos SFP 1G de baixa velocidade até os modernos módulos QSFP-DD e OSFP de 800G, abrangendo todos os formatos convencionais, incluindo SFP+, QSFP+ e QSFP28, para atender a todas as demandas de redes de data center ao longo de todo o ciclo de vida. Todos os módulos seguem rigorosamente os padrões da indústria IEEE e MSA, com opções e variantes de comprimento de onda completas para conexões intra-rack de curto alcance, uplinks de médio alcance em edifícios e links inter-site de longa distância em áreas metropolitanas. Cada unidade passa por uma calibração precisa de potência de transmissão, sensibilidade de recepção e desempenho óptico, permitindo que os engenheiros de rede criem orçamentos de perda de fibra precisos antecipadamente e evitem riscos ocultos de instabilidade de link em ambientes de produção.



● Transceptor SFP : Compatível com SFP de 1G e SFP de 100G Base



● Transceptor SFP+ : Compatível com SFP+ de 10G



● Transceptor 100/400/800G : 100G QSFP28, 400/800G QSFP-DD/OSFP





Conclusão



Na perspectiva das organizações de padronização ocidentais e dos principais fornecedores de redes, os três formatos não são substitutos competitivos, mas sim soluções hierárquicas complementares projetadas para diferentes camadas de rede, resultantes de duas estratégias de atualização Ethernet completamente distintas:



O QSFP-DD representa o caminho evolutivo conservador e compatível, dominando as camadas de acesso e agregação graças ao seu ecossistema maduro e à perfeita compatibilidade com sistemas legados. O OSFP, por sua vez, representa o caminho revolucionário e agressivo, focado em desempenho, monopolizando cenários de backbone, IA e HPC com margem térmica superior e escalabilidade futura. O QSFP112 preenche a lacuna do mercado de edge computing de baixo consumo como uma solução de transição com custo otimizado.



Olhando para o período de 2026 a 2029, os data centers ocidentais manterão um padrão de coexistência a longo prazo dos três formatos: as camadas de acesso/agregação adotarão QSFP-DD e QSFP112, enquanto as camadas de núcleo e computação de IA migrarão totalmente para OSFP. Os arquitetos de rede deverão selecionar os formatos com base na densidade de portas necessária, nas condições térmicas do gabinete, no ciclo de atualização e no custo total de propriedade (TCO) alvo, em vez de simplesmente buscar o padrão de encapsulamento mais recente.



Perguntas frequentes

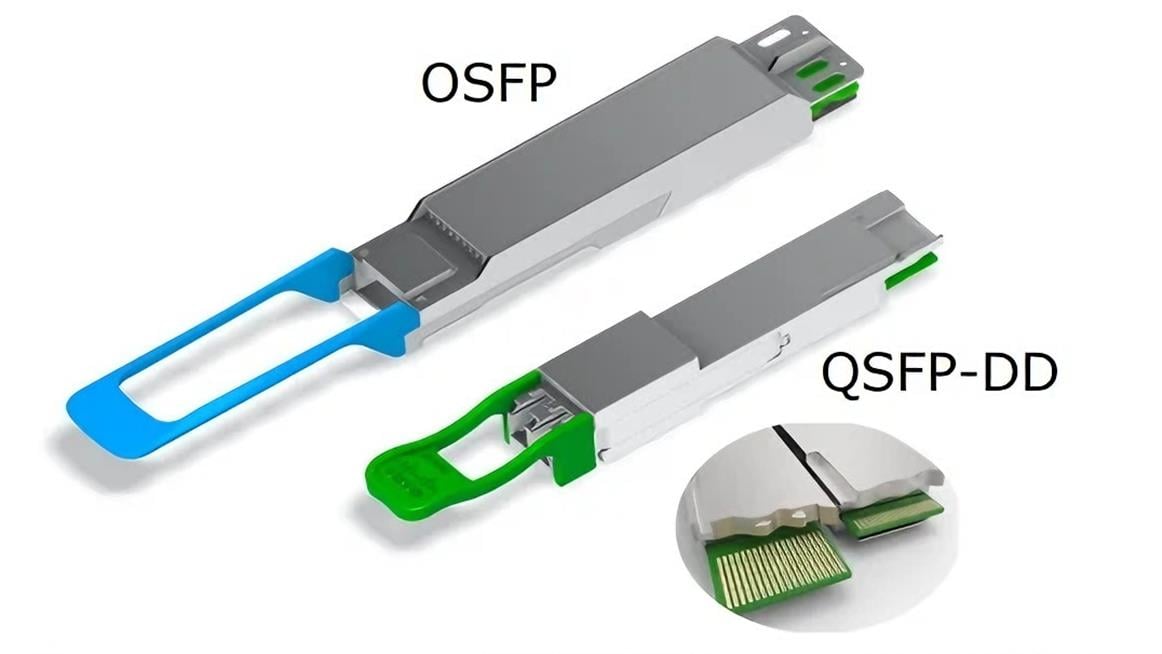

Qual é a principal diferença entre OSFP e QSFP-DD?

O OSFP oferece melhor dissipação de calor e suporta transmissão de 800G, enquanto o QSFP-DD é mais compacto e totalmente compatível com versões anteriores dos módulos QSFP28.



É possível usar módulos OSFP em portas QSFP-DD?

Não diretamente — mas um adaptador OSFP para QSFP-DD pode ser usado em alguns casos para interoperabilidade.



O que diferencia o QSFP112 do QSFP-DD?

O QSFP112 suporta 112 canais PAM4, proporcionando maior largura de banda e melhor integridade de sinal para futuros sistemas de 800G.



Qual o formato mais adequado para redes 800G?

O OSFP é atualmente o formato mais utilizado para módulos ópticos de 800G, como o OSFP DR8 e o OSFP FR8.



O QSFP112 é retrocompatível com o QSFP28?

Sim. O QSFP112 mantém as mesmas dimensões mecânicas e interface do QSFP28, permitindo atualizações sem problemas.
