Etapas de alinhamento de fibra em testes de módulos transceptores ópticos

No cenário em rápida evolução da comunicação óptica, os módulos transceptores ópticos servem como a ponte essencial para a transmissão de dados em alta velocidade, alimentando desde data centers de hiperescala e estações base 5G até redes de fibra óptica de longa distância. À medida que a demanda por taxas de dados mais rápidas, menor latência e maior largura de banda continua a crescer — impulsionada por tendências como computação em nuvem, IoT e IA — o desempenho desses módulos tornou-se mais crucial do que nunca. A essência da funcionalidade de um transceptor reside em sua capacidade de alcançar o acoplamento de luz perfeito entre fibras ópticas e componentes fotônicos, como lasers, detectores e guias de onda. No centro desse processo complexo está uma tecnologia que une precisão mecânica com expertise óptica: os estágios de alinhamento de fibra . Esses sistemas sofisticados não são meros equipamentos auxiliares, mas ferramentas indispensáveis ​​que definem a confiabilidade, a eficiência e a escalabilidade dos testes de módulos transceptores ópticos, garantindo que cada unidade atenda aos rigorosos padrões da infraestrutura de comunicação moderna.

O papel fundamental nos testes de módulos transceptores

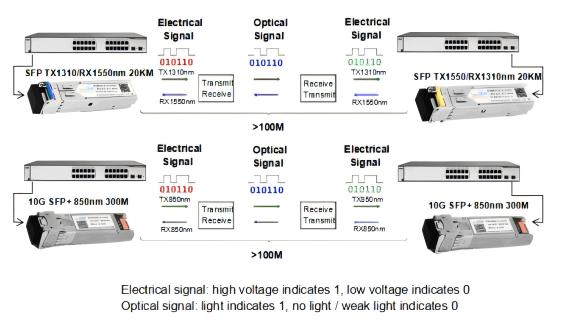

Os módulos transceptores ópticos operam com base no princípio da transferência eficiente de sinais ópticos: mesmo o menor desalinhamento — medido em micrômetros ou nanômetros — pode resultar em perda significativa de sinal, taxas de transmissão de dados degradadas e desempenho geral comprometido do módulo. Por exemplo, um desalinhamento de apenas alguns micrômetros em um transceptor de fibra monomodo pode reduzir a potência do sinal em 3 dB ou mais, efetivamente reduzindo pela metade a capacidade de transmissão de dados. É aqui que entra em ação a função crítica dos sistemas de posicionamento de precisão: eles resolvem o principal desafio da precisão espacial ajustando as posições da fibra em múltiplos eixos lineares (X, Y, Z) e rotacionais (θx, θy, θz), garantindo que o núcleo da fibra esteja perfeitamente alinhado com o campo modal do componente fotônico alvo.

Em cenários de teste, esse nível de precisão é imprescindível. Os engenheiros dependem desses sistemas para medir métricas de desempenho essenciais, como perda de inserção, perda de retorno, taxa de erro de bit (BER) e relação sinal-ruído (SNR), com confiabilidade inabalável. Essas métricas são cruciais para validar se um transceptor atende aos padrões da indústria (por exemplo, IEEE, ITU-T) e se pode operar em condições reais. Para transceptores de alta velocidade (200G, 400G e os emergentes modelos de 800G), a tolerância ao desalinhamento é ainda mais rigorosa, pois componentes menores e frequências de sinal mais altas amplificam o impacto dos erros de posicionamento. Sem esses sistemas especializados, o teste consistente e preciso de transceptores ópticos — especialmente modelos compactos e de alta densidade — seria tecnicamente inviável, resultando em qualidade inconsistente do produto e aumento das taxas de falha em redes implantadas.

Principais funcionalidades para testar aplicações

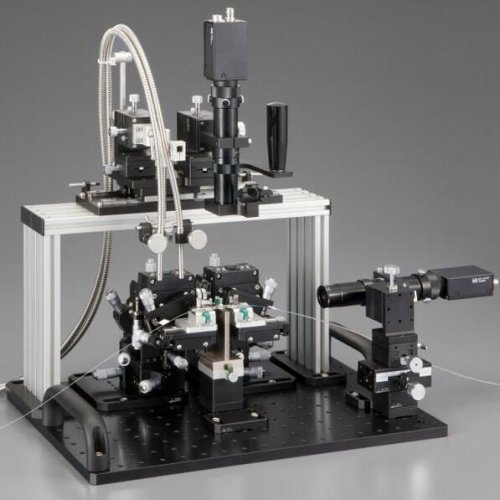

Os modernos estágios de alinhamento de fibra óptica são projetados para atender aos exigentes requisitos de teste de módulos transceptores ópticos, integrando recursos avançados que equilibram precisão, flexibilidade e eficiência para se adaptarem a diversos cenários de teste.

1. Controle multieixos e resolução submicrométrica

Os módulos transceptores, especialmente aqueles projetados para data centers e aplicações 5G, apresentam componentes fotônicos miniaturizados com tolerâncias de alinhamento extremamente rigorosas. Os principais sistemas oferecem controle multieixos — até 12 eixos em configurações totalmente automatizadas — abrangendo movimentos lineares (X, Y, Z) para corrigir desalinhamentos laterais e axiais, e ajustes rotacionais (θx, θy, θz) para corrigir deslocamentos angulares. Esse controle abrangente garante que todas as fontes potenciais de desalinhamento sejam mitigadas com resolução submicrométrica a nanométrica. Para transceptores de fibra monomodo, que dependem da sobreposição precisa do campo modal para manter a integridade do sinal, esse nível de resolução é crucial para replicar as condições reais de operação durante os testes. Por exemplo, ao testar um transceptor QSFP-DD de 400G, o sistema de alinhamento deve ajustar as posições das fibras com precisão nanométrica para garantir a mínima perda de inserção em todas as quatro vias de dados.

2. Integração automatizada de fluxos de trabalho e sinergia de processos

Em ambientes de fabricação e teste de alto volume, eficiência e repetibilidade são fundamentais. Os estágios avançados de alinhamento de fibra óptica vêm equipados com software de fluxo de trabalho controlado por computador que automatiza as sequências de alinhamento, reduzindo erros humanos e acelerando os ciclos de teste. Esses sistemas se integram perfeitamente com ferramentas complementares, como medidores de potência óptica, sistemas de visão de alta resolução, fontes de luz estabilizadas, unidades de cura UV e dispensadores de epóxi, criando um ecossistema de teste unificado. O software monitora as leituras de potência óptica em tempo real, executa algoritmos de alinhamento sofisticados (por exemplo, busca de pico, descida de gradiente) para encontrar a posição ideal e a fixa para testes consistentes e repetíveis. Essa automação não apenas aumenta a produtividade — processando centenas de módulos por hora em linhas de produção — mas também garante que cada módulo transceptor seja testado sob condições idênticas, aprimorando a confiabilidade dos processos de controle de qualidade. Por exemplo, em uma instalação de produção em massa, um sistema de alinhamento automatizado pode concluir um ciclo de teste completo (alinhamento, medição, documentação) em menos de 60 segundos por módulo, um feito impossível com configurações manuais ou semiautomatizadas.

3. Estabilidade robusta e adaptabilidade ambiental

Os ambientes de teste frequentemente apresentam desafios como vibrações ambientais, flutuações de temperatura e deriva mecânica — todos os quais podem comprometer o alinhamento preciso. Os estágios de alinhamento de fibra óptica resolvem esses problemas com projetos mecânicos robustos, incluindo fixações rígidas de alumínio ou granito, sensores de contato para posicionamento preciso dos componentes e mesas com isolamento ativo de vibração. Esses recursos trabalham em conjunto para manter a integridade do alinhamento durante todo o processo de teste, prevenindo a deriva do sinal e garantindo resultados de medição precisos. Por exemplo, as mesas com isolamento ativo de vibração reduzem as vibrações externas (de máquinas próximas ou tráfego de pessoas) a amplitudes em nível nanométrico, enquanto os componentes com compensação de temperatura minimizam a expansão ou contração térmica que poderia alterar o alinhamento. Seja em uma linha de produção movimentada, um laboratório de P&D agitado ou um ambiente de teste de campo, essa estabilidade garante que o sistema ofereça desempenho consistente, mesmo em condições dinâmicas.

Aplicações em diversos cenários de teste

Os estágios de alinhamento de fibra são ferramentas versáteis que dão suporte a várias etapas de teste de módulos transceptores ópticos, desde a prototipagem inicial de P&D até a garantia de qualidade da produção em massa e a validação em campo.

Em ambientes de P&D, os engenheiros dependem desses sistemas para testar novos projetos de módulos, otimizar a integração de componentes fotônicos e explorar estratégias de acoplamento inovadoras. Sua flexibilidade — disponível em configurações manuais, semiautomatizadas e totalmente automatizadas — permite testes iterativos, possibilitando que as equipes refinem os projetos e solucionem gargalos de desempenho. Por exemplo, ao desenvolver transceptores de 800G ou 1,6T de última geração, os pesquisadores utilizam estágios de alinhamento de fibra de alta precisão para avaliar o impacto de diferentes configurações de matrizes de fibra, projetos de guia de ondas e escolhas de materiais na eficiência do sinal. Esses testes iterativos são cruciais para impulsionar a inovação no projeto de transceptores, pois ajudam a identificar problemas potenciais no início do ciclo de desenvolvimento, reduzindo o tempo de lançamento no mercado e os custos de desenvolvimento.

Na fabricação de testes, os estágios de alinhamento de fibra totalmente automatizados são a espinha dorsal do controle de qualidade. Eles lidam com o teste de alto volume de transceptores, alinhando fibras rapidamente, realizando medições de desempenho abrangentes e documentando os resultados — tudo com mínima intervenção humana. Esses sistemas são programados para se adaptarem a diferentes formatos de módulos (por exemplo, SFP, QSFP, CFP) e geometrias de componentes, tornando-os adequados para testar uma ampla gama de produtos. Além disso, eles suportam o teste de transceptores especializados, como aqueles usados ​​em ambientes industriais severos (petróleo e gás, aeroespacial) ou aplicações espaciais, adaptando-se a requisitos de alinhamento exclusivos (por exemplo, componentes resistentes à radiação, faixas de temperatura extremas). Essa versatilidade garante que os fabricantes possam manter a qualidade consistente em todas as suas linhas de produtos, independentemente da aplicação.

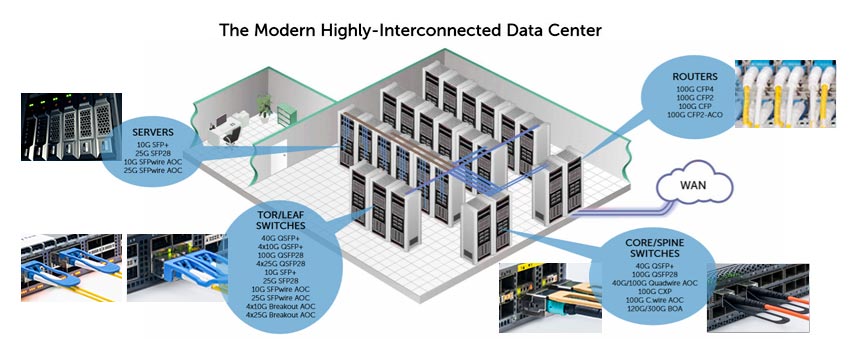

Na validação em campo, estações de alinhamento de fibra portáteis ou de bancada são usadas para testar transceptores implantados quanto à degradação de desempenho ao longo do tempo. Por exemplo, em um data center, os técnicos podem usar um sistema de alinhamento compacto para verificar o alinhamento das fibras em um transceptor que está em operação há vários anos, identificando qualquer desvio ou desalinhamento que possa estar causando perda de sinal. Esse teste proativo ajuda a prevenir interrupções na rede e garante que os transceptores continuem a operar em níveis ideais durante todo o seu ciclo de vida.

Perspectivas Futuras no Avanço da Tecnologia de Transceptores

À medida que as demandas por comunicação óptica continuam a crescer — com a busca por taxas de dados mais altas (1,6T e superiores), menor latência e módulos menores — o papel dos estágios de alinhamento de fibra nos testes se tornará ainda mais crucial. Os avanços futuros nesses sistemas provavelmente se concentrarão em três áreas principais: precisão ainda maior (controle em nível nanométrico para fibras de próxima geração, como fibras de núcleo oco), algoritmos de alinhamento mais rápidos para acompanhar a produção em larga escala de transceptores de 800G+ e integração aprimorada com plataformas de teste digital para análise de dados em tempo real e manutenção preditiva.

Além disso, à medida que os módulos transceptores evoluem para incorporar circuitos integrados fotônicos (PICs) mais complexos e matrizes de fibra multicanal, os estágios de alinhamento de fibra precisarão suportar o alinhamento multicanal com controle simultâneo de dezenas de fibras. Isso exigirá inovações adicionais em coordenação multieixos, inteligência de software e processamento paralelo, garantindo que os testes acompanhem a crescente complexidade dos projetos de transceptores. Adicionalmente, a ascensão da computação de borda e das redes 6G impulsionará a demanda por sistemas de alinhamento menores e mais portáteis, que possam ser usados ​​em ambientes remotos ou em campo, expandindo o escopo de suas aplicações.

Em conclusão, os estágios de alinhamento de fibra são os heróis desconhecidos dos testes de módulos transceptores ópticos, possibilitando a precisão, a eficiência e a confiabilidade que definem os modernos sistemas de comunicação óptica. Desde os laboratórios de P&D que expandem os limites da tecnologia até as linhas de produção que fabricam milhões de módulos anualmente, esses sistemas desempenham um papel fundamental na validação do desempenho dos módulos, impulsionando o avanço tecnológico e garantindo que os transceptores ópticos atendam às demandas de um mundo conectado. À medida que o setor continua a expandir os limites de velocidade, miniaturização e conectividade, os estágios de alinhamento de fibra permanecerão uma ferramenta essencial — preenchendo a lacuna entre a intenção do projeto e o desempenho no mundo real, e impulsionando a próxima geração de comunicação óptica.
