No âmbito da transmissão de dados em alta velocidade e infraestrutura de redes, o cabo de fibra óptica se destaca como uma tecnologia fundamental, possibilitando conectividade perfeita em ambientes internos, externos e industriais especializados. Além de sua função principal de transferência de dados com baixa atenuação e alta largura de banda, a resistência à tração de um cabo de fibra óptica é um parâmetro crítico que impacta diretamente sua confiabilidade, durabilidade e adequação a cenários de instalação específicos. Seja em redes ADSS aéreas, instalações de FTTH ou backbones de data centers, entender como calcular essa resistência com precisão é essencial para engenheiros, projetistas de rede e profissionais de compras. Este guia completo descreve os princípios-chave, os fatores de influência e a metodologia passo a passo para determinar a resistência à tração de um cabo de fibra óptica.
Conceitos fundamentais de resistência à tração em cabos de fibra óptica
Antes de abordar o processo de cálculo, é fundamental compreender claramente o conceito de resistência à tração em cabos de fibra óptica. A resistência à tração refere-se à força máxima de tração (puxão) que um cabo de fibra óptica pode suportar antes de sofrer deformação permanente, ruptura da fibra ou falha estrutural. Expressa em unidades como Newtons (N) ou libras-força (lbf), essa classificação não é um valor arbitrário, mas sim o resultado do projeto, dos materiais e da construção do cabo — todos projetados para atender aos padrões da indústria e aos requisitos específicos da aplicação.
Terminologia essencial para cálculos precisos
Para evitar ambiguidades durante o processo de cálculo, é essencial familiarizar-se com a terminologia específica:
● Força de Ruptura: A força exata na qual o cabo de fibra óptica se rompe sob tensão, servindo como o principal dado para a classificação de resistência à tração.
● Resistência à tração nominal (RTS): A força máxima especificada que o cabo foi projetado para suportar sem sofrer danos, normalmente derivada de testes de força de ruptura com uma margem de segurança.
● Contribuição à Tração dos Componentes: A capacidade de tração individual de cada elemento estrutural dentro do cabo, como o elemento de reforço, a jaqueta e os tubos de amortecimento.
● Fator de segurança: Um multiplicador aplicado à força operacional esperada para garantir que o cabo possa suportar tensões inesperadas (por exemplo, cargas de vento em cabos aéreos, forças de tração durante a instalação).
Por que a classificação de resistência à tração é importante

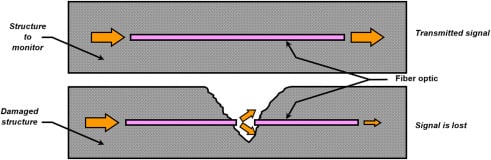

A classificação de resistência à tração não é uma mera especificação técnica, mas sim uma salvaguarda crítica para o desempenho da rede. Por exemplo, um cabo de fibra óptica aéreo deve resistir à tensão constante do seu próprio peso e de forças ambientais como vento e gelo, enquanto um cabo drop FTTH deve suportar a força de tração durante a instalação sem danificar as delicadas fibras ópticas internas. Um cálculo incorreto ou uma subestimação da resistência à tração pode levar a paralisações dispendiosas, quebra de fibras e à necessidade de substituição prematura do cabo — tornando o cálculo preciso uma etapa indispensável no planejamento da rede.
Principais fatores que influenciam a resistência à tração de cabos de fibra óptica
A resistência à tração de um cabo de fibra óptica é determinada por uma combinação do projeto estrutural e das propriedades do material. Cada componente desempenha um papel distinto na distribuição e resistência à força de tração, e ignorar qualquer um desses fatores pode resultar em cálculos imprecisos.

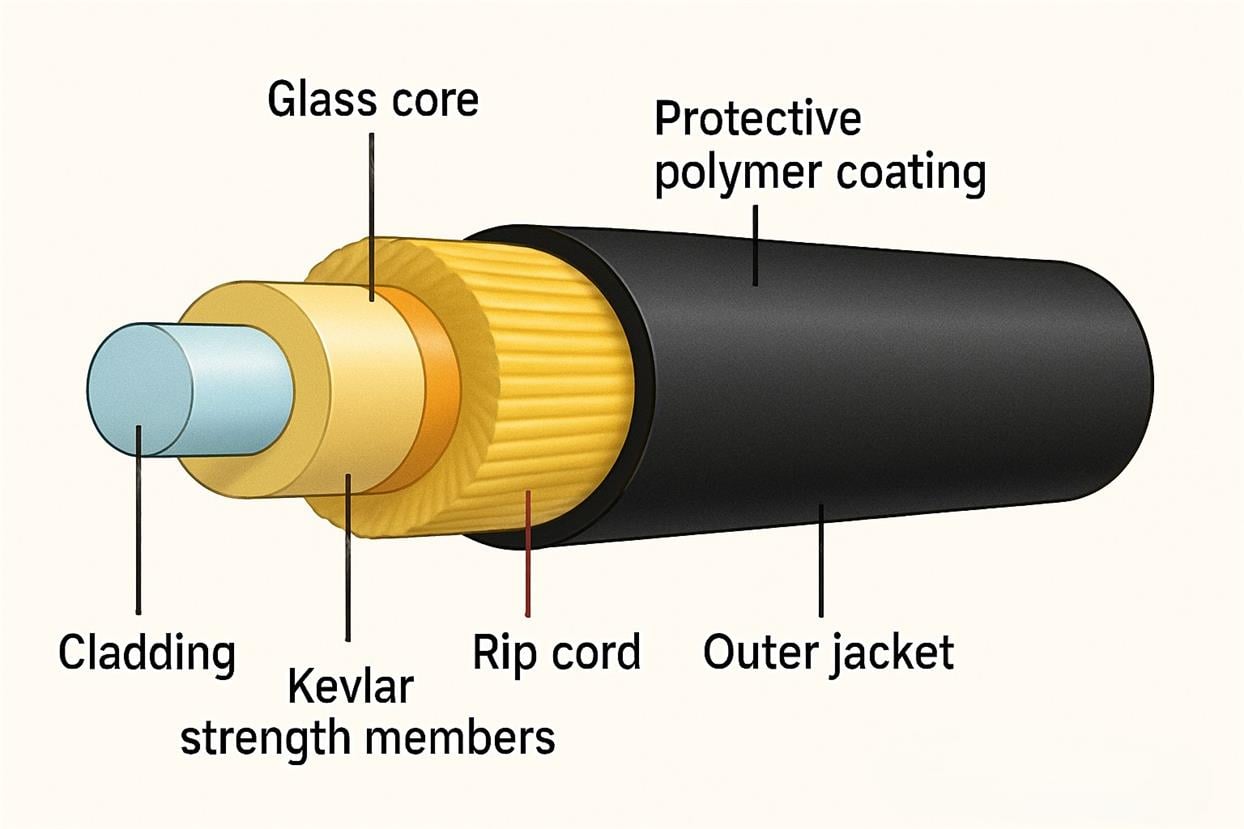

Projeto e material dos elementos de reforço
O elemento de reforço é o principal componente responsável por suportar a força de tração em um cabo de fibra óptica. Os materiais comuns incluem fios de aramida (por exemplo, Kevlar), plástico reforçado com fibra de vidro (PRFV) e aço. Os fios de aramida são amplamente utilizados em cabos internos e FTTH devido à sua alta relação resistência/peso, enquanto os elementos de reforço de aço são preferidos para aplicações externas e aéreas devido à sua capacidade superior de suportar cargas. A contribuição do elemento de reforço para a resistência à tração depende de dois fatores principais: a resistência à tração inerente do material (por exemplo, os fios de aramida normalmente oferecem de 20 a 30 N por fio) e o número de fios ou a área da seção transversal do elemento de reforço.
Propriedades da capa do cabo e do tubo de proteção
Embora o elemento estrutural suporte a maior parte da força de tração, o revestimento do cabo e os tubos de proteção também contribuem para a resistência geral à tração. Materiais de revestimento como LSZH (Baixa Emissão de Fumaça e Zero Halogênio), PVC e polímeros resistentes a raios UV fornecem suporte estrutural adicional, especialmente em ambientes agressivos. Os tubos de proteção, que abrigam as fibras ópticas, são frequentemente feitos de plásticos rígidos que resistem ao esmagamento e auxiliam na distribuição da força. A espessura e a qualidade do material do revestimento e dos tubos de proteção impactam diretamente a capacidade do cabo de suportar tensão sem transferir estresse excessivo para as fibras frágeis.
Condições de Instalação e Ambientais
O cálculo da resistência à tração também deve levar em consideração o cenário de instalação pretendido e os fatores ambientais que causam estresse. Por exemplo:
● Cabos de fibra óptica aéreos (por exemplo, modelos em forma de 8) devem suportar a tensão dinâmica causada por rajadas de vento e flutuações de temperatura.
● Os cabos subterrâneos instalados em condutas sofrem tensão durante a tração, bem como pressão estática do solo e da infraestrutura.
● Cabos industriais e de sensores podem sofrer exposição a produtos químicos ou abrasão mecânica, o que pode degradar a resistência do material ao longo do tempo.
Esses fatores exigem ajustes no cálculo da resistência à tração básica, geralmente por meio da aplicação de fatores de correção ambiental ou margens de segurança aumentadas.
Metodologia passo a passo para calcular a classificação de resistência à tração
O cálculo da resistência à tração de um cabo de fibra óptica envolve uma abordagem sistemática que integra testes de componentes, análise da distribuição de forças e aplicação de fatores de segurança. Abaixo, apresentamos uma estrutura detalhada e prática:
Etapa 1: Identificar e testar os componentes individuais
Comece por isolar os principais componentes estruturais do cabo de fibra óptica e determinar suas respectivas capacidades de tração:
● Teste de Resistência do Elemento: Extraia uma amostra do elemento de resistência (por exemplo, feixe de fios de aramida, fio de aço) e submeta-a a um teste de tração utilizando uma máquina de ensaio universal. Registre a força de ruptura (F_s) em Newtons. Para materiais em feixes, como fios de aramida, calcule a força total do elemento de resistência multiplicando a força de ruptura por fio pelo número de fios (F_s_total = F_s_por_fio × N_fios).
● Teste da Jaqueta e do Tubo de Proteção: Teste amostras da jaqueta e dos tubos de proteção para determinar sua contribuição à resistência à tração (F_j e F_b, respectivamente). Embora esses componentes normalmente contribuam com 5 a 15% da resistência total à tração, sua contribuição não deve ser negligenciada, especialmente em cabos com elementos de reforço finos ou flexíveis.
Etapa 2: Calcular a capacidade total de tração do componente
Some a contribuição de tração de todos os componentes para obter a capacidade de tração teórica total (F_total) do cabo de fibra óptica: F_total = F_s_total + F_j + F_b. Este valor representa a força máxima que o cabo pode suportar se todos os componentes falharem simultaneamente, fornecendo uma base para a classificação.
Etapa 3: Aplicar fatores de segurança e ambientais
Para garantir a confiabilidade no mundo real, aplique dois fatores críticos à capacidade total do componente:
● Fator de Segurança (FS): As normas da indústria (por exemplo, IEC 60794, ANSI/TIA) geralmente recomendam um fator de segurança de 2 a 3 para a maioria das aplicações. Para cenários de alto risco (por exemplo, cabos aéreos de grande vão), o fator de segurança pode aumentar para 4. Esse fator leva em consideração variações de fabricação, erros de instalação e tensões inesperadas.
● Fator de Correção Ambiental (FCA): Ajusta as condições ambientais que degradam a resistência à tração (por exemplo, umidade, exposição aos raios UV, temperaturas extremas). Os valores de FCA variam de 0,7 (ambientes severos) a 0,95 (ambientes internos controlados), com base em diretrizes da indústria.
A classificação de resistência à tração ajustada (RTS) é calculada como: RTS F_total × ECF) / SF
Etapa 4: Validar com padrões da indústria e testes em situações reais

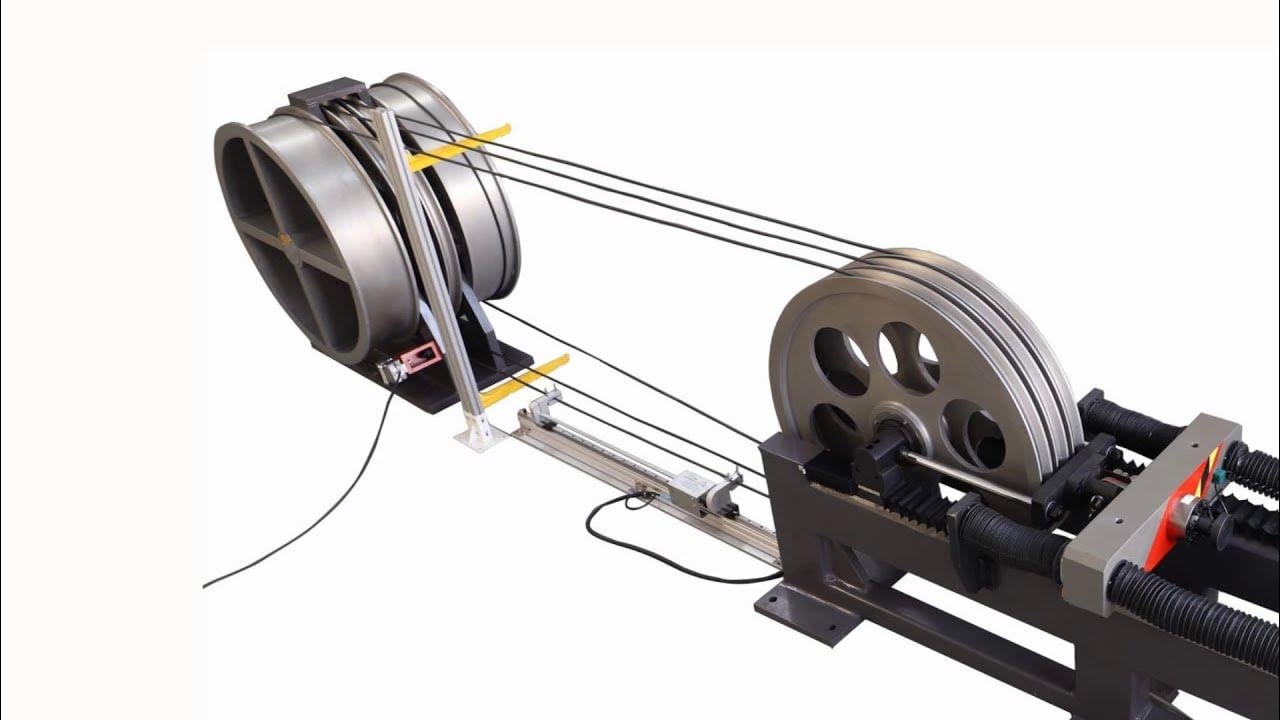

Finalize o cálculo comparando o resultado com as normas relevantes do setor. Por exemplo, um cabo de fibra óptica com classificação plenum para data centers deve atender aos padrões TIA-568.3-D para resistência à tração, enquanto um cabo ADSS deve estar em conformidade com a norma IEC 62067. Além disso, realize testes de tração em todo o cabo para verificar o RTS calculado — isso envolve puxar uma amostra completa do cabo até a ruptura e comparar a força de ruptura real com a classificação calculada. Quaisquer discrepâncias devem ser resolvidas reavaliando os testes dos componentes ou ajustando os fatores de correção.
Erros comuns a evitar nos cálculos
Mesmo com uma metodologia estruturada, podem ocorrer erros no cálculo da resistência à tração. Abaixo estão as principais armadilhas a serem mitigadas:
● Desconsideração da degradação dos componentes: Materiais como fios de aramida podem perder resistência à tração ao longo do tempo devido à umidade ou à exposição a produtos químicos. Sempre utilize as especificações do material considerando a vida útil prevista, e não apenas a resistência inicial.
● Ignorar os limites de tensão de instalação: A RTS calculada deve exceder a força máxima de tração durante a instalação (normalmente 100–400 N para cabos internos , 1000–3000 N para cabos aéreos). Não levar em consideração a tensão de instalação pode causar danos em campo.
● Utilização de unidades inconsistentes: Certifique-se de que todas as medidas de força (N, lbf) e dimensões sejam consistentes em todo o cálculo para evitar erros de conversão de unidades.
● Negligenciando a construção do cabo: Cabos planos, cabos breakout e cabos com revestimento rígido possuem características de distribuição de força diferentes. Por exemplo, cabos planos podem exigir considerações adicionais quanto à integridade da fita de fibra sob tensão.
Calcular a resistência à tração de um cabo de fibra óptica é um processo preciso e complexo que envolve o equilíbrio entre ciência dos materiais, projeto estrutural e requisitos de aplicação prática. Ao compreender os conceitos fundamentais, considerar os principais fatores de influência e seguir uma metodologia sistemática, os profissionais podem determinar uma classificação de resistência à tração confiável, garantindo o desempenho ideal do cabo de fibra óptica em seu ambiente de aplicação. Seja para data centers, redes FTTH ou sistemas de sensoriamento industrial, o cálculo preciso da resistência à tração é uma etapa crucial na construção de redes ópticas robustas e preparadas para o futuro, que ofereçam desempenho e durabilidade consistentes.
