Fibra de manutenção de polarização para integração de amplificadores ópticos

No cenário em rápida evolução da comunicação óptica e da tecnologia laser, os amplificadores ópticos se destacam como componentes críticos que amplificam a intensidade do sinal sem convertê-lo em sinal elétrico. À medida que crescem as demandas por taxas de dados mais altas, distâncias de transmissão maiores e operações de laser mais estáveis, a necessidade de fibras ópticas especializadas que preservem a integridade do sinal torna-se cada vez mais crucial. Dentre essas fibras, a fibra de manutenção de polarização (fibra PM) emergiu como uma solução indispensável para a integração de amplificadores ópticos, abordando desafios importantes relacionados à estabilidade da polarização e à qualidade do sinal. Este artigo explora o papel, as vantagens, as considerações técnicas e as aplicações práticas dessa fibra especializada em sistemas de amplificadores ópticos, destacando por que ela se tornou a escolha preferida para configurações de alto desempenho.

O papel crucial dos amplificadores ópticos

Amplificadores ópticos, como amplificadores de fibra dopada com érbio (EDFAs) e amplificadores de fibra dopada com itérbio (YDFAs), dependem do controle preciso da propagação da luz para alcançar uma amplificação de sinal eficiente. Em fibras monomodo padrão, o estado de polarização da luz é inerentemente instável — tensões externas, flutuações de temperatura e imperfeições da fibra causam dispersão aleatória da polarização, levando à dispersão do modo de polarização (PMD) e à degradação do sinal. Para amplificadores ópticos, essa instabilidade se traduz em menor eficiência de amplificação, aumento do ruído e desempenho imprevisível.

A fibra de manutenção de polarização resolve esse problema preservando o estado de polarização linear da luz ao longo de sua propagação. Diferentemente das fibras convencionais, ela é projetada com uma assimetria controlada (alta birrefringência) em sua estrutura central, geralmente obtida por meio de elementos de aplicação de tensão, como os encontrados nos designs de fibra Panda ou Bow-Tie. Essa assimetria cria dois eixos de propagação distintos e estáveis ​​(eixo rápido e eixo lento), garantindo que a luz lançada em um eixo permaneça polarizada ao longo desse caminho, com acoplamento mínimo ao eixo ortogonal.

Na integração de amplificadores ópticos, essa estabilidade é crucial por dois motivos principais: primeiro, garante que a luz de bombeamento — essencial para excitar a fibra dopada e viabilizar a amplificação — mantenha seu estado de polarização, maximizando a transferência de energia para a luz de sinal. Segundo, minimiza o ganho dependente da polarização (PDG) no amplificador, que pode distorcer o sinal e limitar o desempenho do sistema. Ao integrar essa fibra especializada ao caminho óptico do amplificador, os engenheiros podem obter uma amplificação consistente e confiável, mesmo em condições ambientais exigentes.

Principais vantagens dos sistemas de amplificação

Quando integrada em amplificadores ópticos, essa fibra oferece uma série de vantagens que elevam o desempenho e a confiabilidade do sistema, tornando-a superior às fibras monomodo padrão em aplicações especializadas.

1. Eficiência de amplificação aprimorada

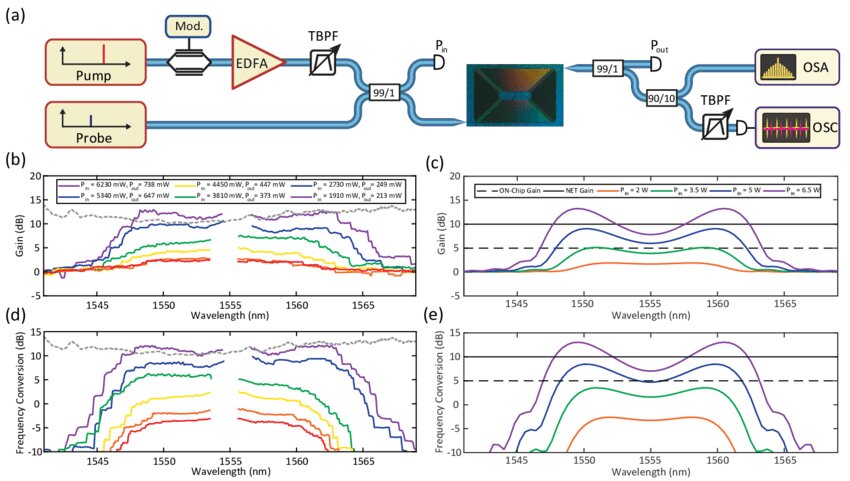

Isso garante que a luz de bombeamento e a luz de sinal mantenham seus estados de polarização desejados, otimizando a interação entre a energia de bombeamento e o núcleo da fibra dopada. Em EDFAs, por exemplo, os íons de érbio têm uma seção transversal de absorção dependente da polarização — uma polarização instável levaria à absorção desigual da energia de bombeamento, reduzindo a eficiência da amplificação. Com essa fibra, a luz de bombeamento é "fixada" no estado de polarização ideal, garantindo a transferência máxima de energia para o sinal, resultando em maior ganho e menor consumo de energia.

2. Ganho dependente da polarização (PDG) reduzido

A dispersão de ganho de polarização (PDG) é um grande desafio em amplificadores ópticos, pois causa variações no ganho em diferentes estados de polarização do sinal de entrada. Essa variação pode levar à distorção do sinal, aumento da taxa de erro de bit (BER) e limitação das distâncias de transmissão. A fibra óptica minimiza a PDG preservando o estado de polarização do sinal de entrada, garantindo que todos os componentes do sinal tenham ganho consistente. Isso é particularmente crítico para sistemas de comunicação coerente de alta velocidade, onde a integridade do sinal é fundamental.

3. Melhoria da estabilidade ambiental

Os amplificadores ópticos são frequentemente utilizados em ambientes hostis, incluindo redes de telecomunicações externas, sistemas a laser industriais e aplicações aeroespaciais. Flutuações de temperatura, estresse mecânico e curvatura podem perturbar a polarização em fibras ópticas padrão, degradando o desempenho do amplificador. A construção robusta desta fibra especializada — incluindo revestimentos protetores e núcleos resistentes a tensões — a protege desses fatores externos. Sua capacidade de manter a estabilidade da polarização em uma ampla faixa de temperatura (de -40 °C a 85 °C) e sob estresse mecânico a torna ideal para configurações de amplificadores robustas.

4. Compatibilidade com formatos de modulação avançados

Os sistemas modernos de comunicação óptica utilizam cada vez mais formatos de modulação avançados (por exemplo, QPSK, 16-QAM) que codificam informações no estado de polarização da luz. Para esses sistemas, os amplificadores ópticos devem preservar a polarização para evitar perda ou distorção do sinal. A fibra óptica garante que a informação codificada por polarização permaneça intacta durante o processo de amplificação, permitindo uma integração perfeita com as redes de comunicação de próxima geração.

Considerações técnicas para integração

Embora essa fibra ofereça benefícios significativos, a integração bem-sucedida em amplificadores ópticos requer atenção cuidadosa aos principais parâmetros técnicos e considerações de projeto.

1. Estrutura do núcleo e birrefringência

O desempenho dessa fibra especializada depende fortemente de sua estrutura central e birrefringência. Os designs tipo Panda e tipo Gravata Borboleta são os mais comumente usados ​​em aplicações de amplificadores. As fibras Panda possuem duas hastes de tensão simetricamente posicionadas ao redor do núcleo, enquanto as fibras Gravata Borboleta utilizam regiões elípticas para aplicação de tensão. Ambos os designs criam alta birrefringência, mas os engenheiros devem selecionar o tipo apropriado com base no comprimento de onda de operação e nos requisitos de desempenho do amplificador. Por exemplo, fibras otimizadas para 1550 nm (o comprimento de onda chave para EDFAs) tipicamente têm um diâmetro de campo modal de 10,5 ± 0,5 μm e uma faixa de comprimento de batimento de 3,0 a 5,0 mm, garantindo a preservação ideal da polarização no comprimento de onda de operação do amplificador.

2. Alinhamento de Conectores e Gerenciamento de Perdas

O alinhamento preciso dos conectores é essencial para garantir que o eixo rápido ou lento da fibra esteja corretamente alinhado entre os componentes (por exemplo, o amplificador, o laser de bombeamento e a fibra de saída). O desalinhamento pode levar à diafonia de polarização, aumento da perda de inserção e degradação do desempenho. Conectores com encaixe específico, como FC/APC, SC/APC e LC — projetados para se alinharem com os eixos da fibra — são essenciais para uma integração confiável. Além disso, minimizar a perda de inserção (idealmente ≤0,3 dB por conector) e garantir uma alta perda de retorno (UPC ≥50 dB, APC ≥60 dB) são cruciais para manter a eficiência do amplificador.

3. Razão de Extinção e Diafonia

A taxa de extinção (ER) é uma métrica fundamental que mede a capacidade da fibra de preservar a polarização — uma ER mais alta indica acoplamento mínimo entre os dois eixos de polarização. Para integração em amplificadores ópticos, recomenda-se uma taxa de extinção mínima de 23 dB, pois garante que o estado de polarização do sinal permaneça estável durante todo o processo de amplificação. Além disso, uma baixa diafonia de polarização (tipicamente ≤-40 dB a 4 m e ≤-30 dB a 100 m) é essencial para evitar interferências no sinal e manter a qualidade da amplificação.

Aplicações práticas em amplificadores ópticos

As propriedades únicas dessa fibra especializada a tornam indispensável em uma ampla gama de aplicações de amplificadores ópticos, abrangendo telecomunicações, lasers industriais e pesquisa.

1. Telecomunicações de longa distância

Em redes de fibra óptica de longa distância, os EDFAs são usados ​​para amplificar sinais por milhares de quilômetros. A fibra garante que os sinais amplificados mantenham seu estado de polarização, reduzindo a dispersão de potencial (PDG) e a dispersão de potencial (PMD), que são os principais fatores limitantes em redes de alta velocidade. Ao integrá-la aos EDFAs, os provedores de telecomunicações podem alcançar taxas de dados mais altas (até 400 Gbps e além) e distâncias de transmissão maiores sem degradação do sinal.

2. Amplificadores de laser de fibra

Os lasers de fibra são amplamente utilizados em aplicações industriais de corte, soldagem e marcação, bem como em pesquisas médicas e científicas. Esses lasers dependem de amplificadores de fibra para aumentar a potência de saída, e a fibra de manutenção de polarização é fundamental para manter a estabilidade da polarização do laser. Por exemplo, em amplificadores de fibra dopada com itérbio de alta potência, a fibra de manutenção de polarização garante que a luz de bombeamento seja absorvida de forma eficiente e que o feixe de laser de saída permaneça linearmente polarizado, o que é essencial para o processamento preciso de materiais e para aplicações de pesquisa.

3. Sistemas de Comunicação Óptica Coerente

Os sistemas de comunicação óptica coerente utilizam formatos de modulação avançados que codificam informações tanto na amplitude quanto na polarização da luz. Esses sistemas requerem amplificadores ópticos capazes de preservar a polarização para evitar a perda de sinal. A fibra óptica permite a amplificação confiável de sinais codificados por polarização, tornando-se um componente essencial nas redes 5G e futuras redes 6G, onde alta largura de banda e baixa latência são cruciais.

4. Instalações de Pesquisa e Laboratório

Na pesquisa acadêmica e industrial, os amplificadores ópticos são utilizados em uma ampla gama de experimentos, incluindo comunicação quântica, óptica não linear e espectroscopia a laser. Esses experimentos frequentemente exigem controle preciso da polarização da luz, e a fibra óptica proporciona a estabilidade necessária para garantir resultados precisos e reproduzíveis. Por exemplo, na pesquisa em comunicação quântica, ela é usada para transmitir qubits codificados por polarização, garantindo que a informação quântica permaneça intacta durante a amplificação.

Com o avanço contínuo das tecnologias de comunicação óptica e laser, a demanda por amplificadores ópticos de alto desempenho só tende a crescer. A fibra de manutenção de polarização se consolidou como um componente essencial nesses amplificadores, oferecendo estabilidade de polarização incomparável, eficiência aprimorada e maior confiabilidade. Sua capacidade de lidar com desafios cruciais, como dispersão de polarização (PDG), dispersão de polarização diferencial (PMD) e sensibilidade ambiental, a torna indispensável em aplicações que vão desde telecomunicações de longa distância até lasers industriais e pesquisa.

Olhando para o futuro, os avanços em sua tecnologia — incluindo projetos de núcleo aprimorados, menor atenuação e maiores taxas de extinção — irão aprimorar ainda mais seu desempenho na integração de amplificadores ópticos. À medida que as redes 5G se expandem, a tecnologia 6G surge e os lasers de fibra se tornam mais potentes e versáteis, essa fibra especializada desempenhará um papel cada vez mais importante na viabilização de sistemas ópticos de próxima geração. Para engenheiros e projetistas de sistemas, selecionar a fibra correta — com base na estrutura do núcleo, compatibilidade de comprimento de onda e principais métricas de desempenho — é essencial para alcançar o desempenho ideal do amplificador e liberar todo o potencial da tecnologia óptica moderna.

Em resumo, a fibra de manutenção de polarização não é apenas um componente especializado, mas uma tecnologia fundamental que impulsiona o desempenho e a confiabilidade dos amplificadores ópticos. Sua capacidade única de preservar o estado de polarização, reduzir a degradação do sinal e suportar ambientes hostis a torna a escolha preferida para sistemas ópticos de alto desempenho, e sua importância só tende a crescer nos próximos anos.
