Conversor óptico de vídeo

Nos últimos anos, testemunhamos um crescimento muito rápido da comunicação por fibra óptica. A fibra, com seus benefícios, também é usada na transmissão de vídeo, especialmente na transmissão de vídeo digital. Com a crescente demanda por serviços multimídia, as pessoas frequentemente precisam transmitir vários sinais de imagem de vídeo e vários sinais de dados ao mesmo tempo. Mas no sistema de transmissão de vídeo não compactado, não é fácil completar a transmissão simultânea de vários sinais de vídeo e dados. O advento do conversor óptico de vídeo quebrou essa barreira. Além disso, a tecnologia atual de transmissão de vídeo superou o desafio da distorção na transmissão por fibra óptica. Algumas tecnologias de interface, incluindo HDMI (High-Definition Multimedia Interface), VGA (Video Graphics Array), SDI (Serial Digital Interface) e outras interfaces de vídeo de alta qualidade são agora amplamente utilizadas em sistemas de transmissão de vídeo. Este tutorial tem como objetivo apresentar a classificação do conversor óptico de vídeo de acordo com sua interface.

Compreendendo o conversor óptico de vídeo

Conversor óptico de vídeo é o nome geral de um dispositivo de transmissão de vídeo. Você pode encontrá-lo também chamado de multiplexador de vídeo ou extensor de vídeo por alguns fornecedores. Na maioria dos casos, extensor de vídeo refere-se ao conversor de vídeo que possui uma interface de alta qualidade, por exemplo, um extensor de vídeo HDMI. Enquanto multiplexador, como o próprio nome sugere, geralmente é um conversor de vídeo multicanal e de múltiplas mídias, por exemplo, um multiplexador de fibra V/A/D (Vídeo/Áudio/Dados) de 4 canais. Geralmente, o conversor óptico de vídeo é usado por pares, um transmissor e um receptor. Sua função é realizar a conversão fotoelétrica. Além disso, para obter mais serviços em um link de fibra óptica, é possível multiplexar vários canais de vídeo e até mesmo áudio, dados e outros tipos de sinalização em um fluxo digital que pode manter a qualidade total de cada serviço incorporado. Esse processo de multiplexação geralmente é obtido por meio da tecnologia TDM (Multiplexação por Divisão de Tempo). Além disso, a multiplexação óptica pode ser aplicada a densidades de link óptico muito maiores, adotando mais espectro óptico em uso. Por exemplo, em sistemas de CFTV, a tecnologia mais comum para esse propósito tem sido a tecnologia CWDM (Coarse Wavelength Division Multiplexing), que permite estabelecer várias camadas ópticas em uma única fibra.

Tipos comuns de interface em conversor óptico de vídeo

BNC (Baioneta Neill – Concelman)

O conector BNC (Bayonet Neill–Concelman) é um conector RF (radiofrequência) em miniatura de conexão/desconexão rápida usado para cabos coaxiais. Os conectores BNC são feitos para corresponder à impedância característica do cabo em 50 ohms ou 75 ohms. Eles são geralmente aplicados para frequências abaixo de 4 GHz e tensões abaixo de 500 volts. Os conectores BNC são usados com cabos coaxiais miniatura para subminiatura em rádio, televisão e outros equipamentos eletrônicos de radiofrequência, instrumentos de teste e sinais de vídeo. Hoje em dia, muitos dispositivos de vídeo composto ainda são projetados com a interface BNC. Porque o conector BNC custa menos do que outros conectores de vídeo e é amplamente usado para vídeo composto em dispositivos de vídeo comerciais, por exemplo, conversor óptico de vídeo, ou também chamado de conversor coxa para fibra ou multiplexador de vídeo.

BNC

VGA (Matriz de gráficos de vídeo)

VGA, também chamado de D-Sub, é um conector DE-15 de 15 pinos e três fileiras. Esse tipo de conector é encontrado em muitas placas de vídeo, monitores de computador e televisores de alta definição. Os conectores e cabos VGA transportam sinais de vídeo RGBHV (vermelho, verde, azul, sincronização horizontal, sincronização vertical) de componentes analógicos e dados VESA Display Data Channel (VESA DDC). Embora a interface analógica VGA seja usada para vídeo de alta definição, incluindo resoluções de 1080p e superiores, a largura de banda de transmissão do VGA é alta o suficiente para suportar reproduções em resoluções ainda mais altas, mas pode haver degradação da qualidade da imagem dependendo da qualidade e do comprimento do cabo. Portanto, ao usar um dispositivo com interface VGA, a distância do link deve ser inferior a 10 m.

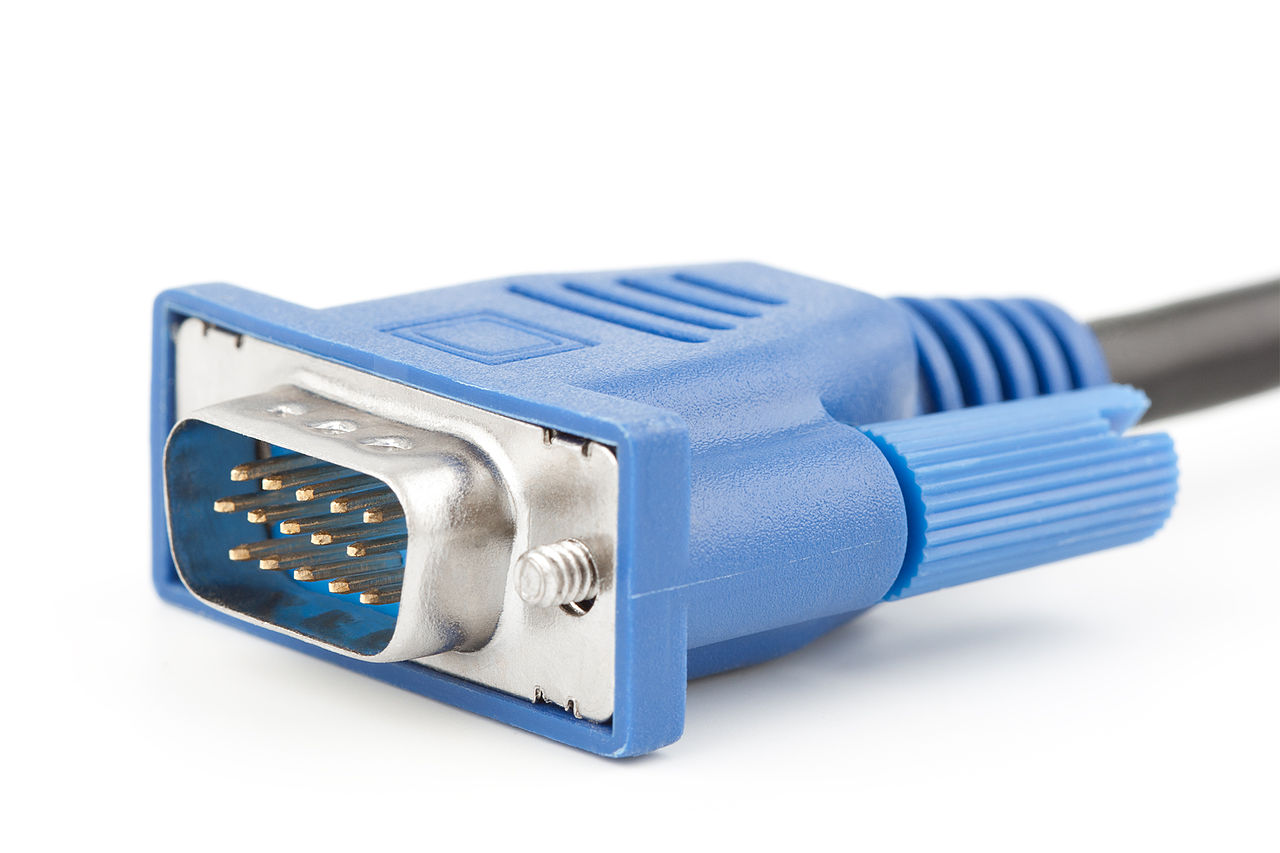

VGA

DVI (Interface Visual Digital)

A Interface Visual Digital (DVI) é uma interface de exibição de vídeo desenvolvida pelo Digital Display Working Group (DDWG), usada para conectar uma fonte de vídeo, como um controlador de vídeo, a um dispositivo de exibição ou a um monitor de computador. Ao contrário da interface VGA, a DVI é digital, portanto, nenhuma conversão é necessária antes de enviar o sinal para o monitor. Com suporte para conexões analógicas, a especificação DVI é compatível com a interface VGA. A interface foi projetada para transmitir vídeo digital não compactado e pode ser configurada para suportar vários modos, como DVI-D (somente digital), DVI-A (somente analógico) ou DVI-I (digital e analógico). Assim como a VGA, a DVI também é amplamente utilizada em monitores de computador e dispositivos de transmissão de vídeo.

DVI

HDMI (Interface multimídia de alta definição)

HDMI também é um tipo de interface de alta definição para transmissão de vídeo. Uma grande diferença entre HDMI e outras interfaces mencionadas acima é que HDMI transmite vídeo e áudio, enquanto as outras apenas transmitem vídeo. HDMI é um substituto digital para os padrões de vídeo analógico. Geralmente, é usado para transferir dados de vídeo não compactados e dados de áudio digital compactados ou não compactados de um dispositivo de origem compatível com HDMI, como um controlador de vídeo, para um monitor de computador, projetor de vídeo, televisão digital ou dispositivo de áudio digital compatível. A tecnologia HDMI é o padrão global para conexão de equipamentos de alta definição. E, até certo ponto, os dispositivos HDMI são mais caros do que outros dispositivos de interface.

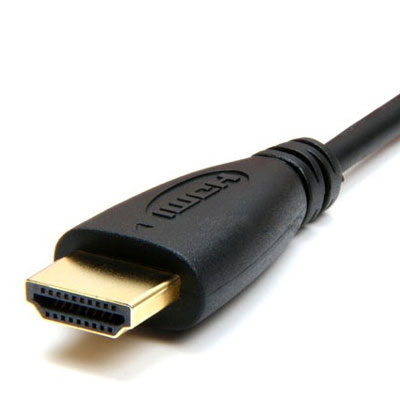

HDMI

SDI (interface digital serial)

SDI também é um tipo de interface de vídeo digital que foi padronizada pela primeira vez pela SMPTE (Sociedade de Engenheiros de Cinema e Televisão) em 1989. Um padrão relacionado, conhecido como interface digital serial de alta definição (HD-SDI), é padronizado na SMPTE 292M; isso fornece uma taxa de dados nominal de 1,485 Gbit/s. HD-SDI é amplamente utilizado em conversores ópticos de vídeo. É usado para transmissão de sinais de vídeo digital não compactados e não criptografados (incluindo opcionalmente áudio e código de tempo incorporados) em instalações de televisão; também pode ser usado para dados em pacotes.

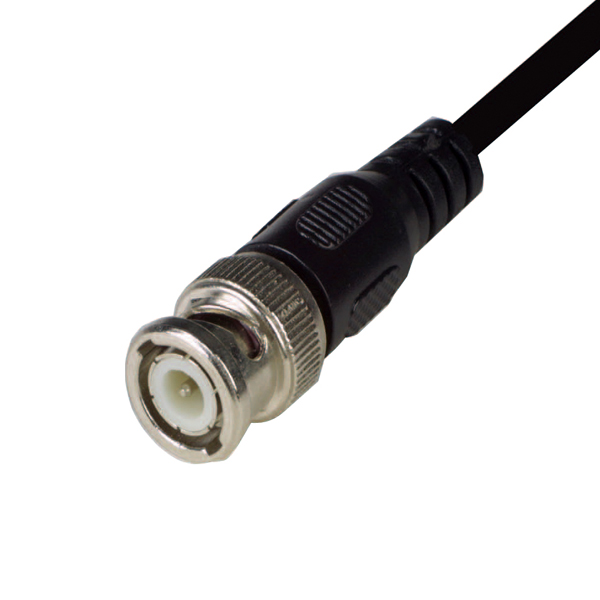

SDI

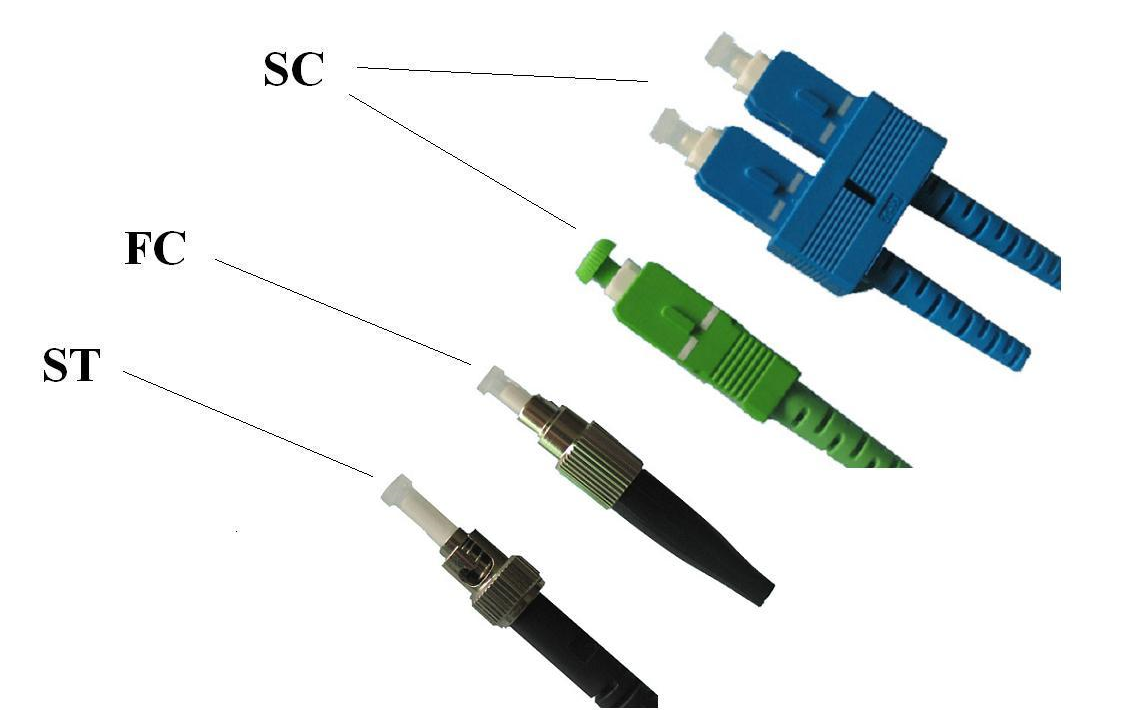

Interface óptica

Em um conversor óptico de vídeo, você também pode encontrar uma interface óptica no dispositivo. A interface óptica é apenas uma interface física usada para conectar cabos de fibra óptica. Em geral, ela pode ser projetada com SC, ST, FC, etc.

interface óptica

Aplicação do Conversor Óptico de Vídeo

O conversor óptico de vídeo é usado para transmitir sinais de vídeo, áudio e dados por fibra óptica. Ele suporta conexões ponto a ponto ou em cadeia para transmissão de vídeo de longa distância. Por exemplo, multiplexadores de vídeo são normalmente usados em aplicações onde as câmeras possuem recursos PTZ (pan-tilt-zoom).

Solução Fiber-Mart

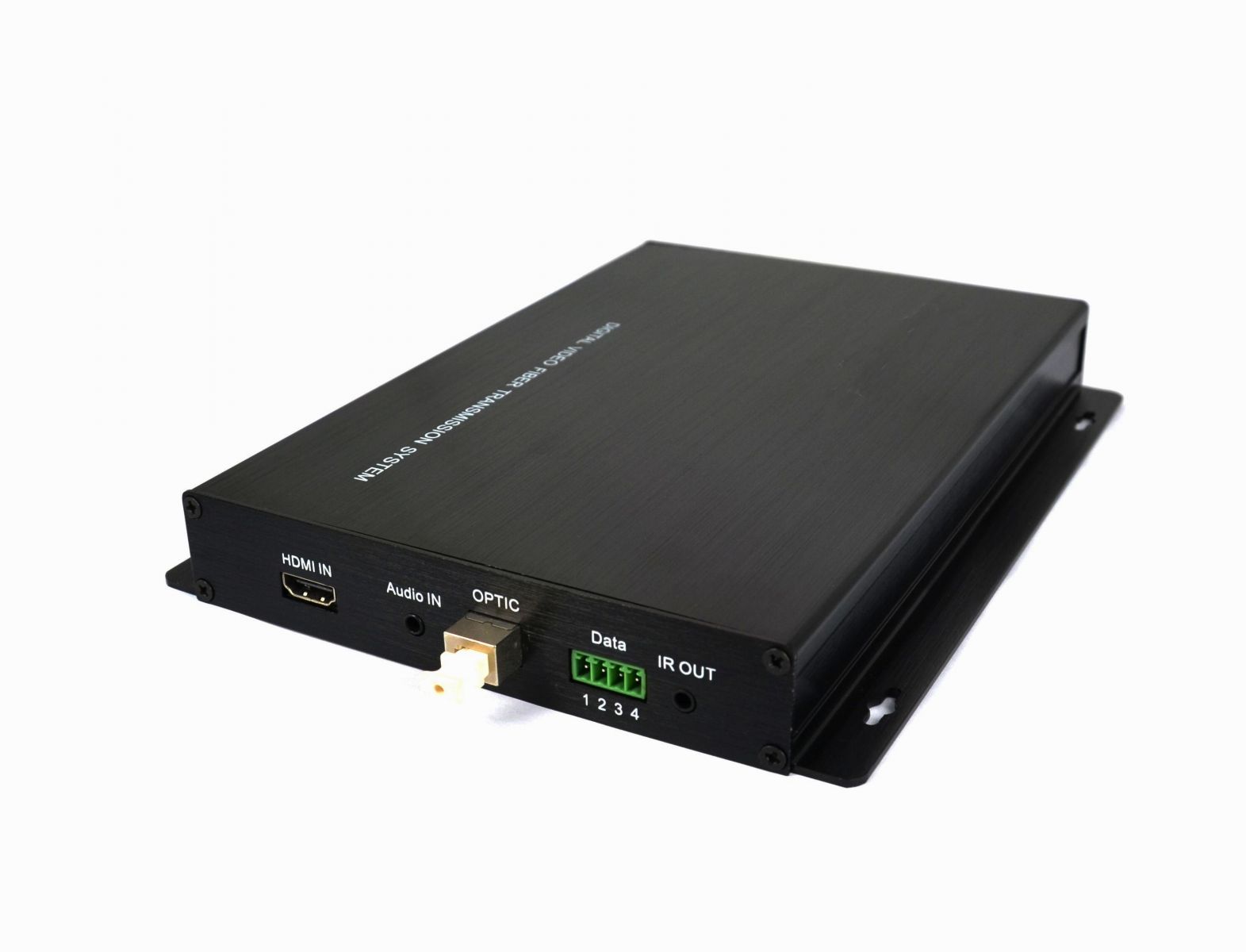

HDMI
A Fiber-Mart oferece uma linha completa de conversores ópticos de vídeo. De acordo com a interface e as aplicações, nós os dividimos em duas categorias: multiplexadores ópticos e conversores de fibra SDI, HDMI e VGA. Na categoria de multiplexadores ópticos, há multiplexadores de vídeo, multiplexadores de vídeo e dados, multiplexadores de vídeo e áudio, multiplexadores de vídeo, dados e áudio e multiplexadores PDH, bem como chassis de multiplexadores de vídeo. Já na categoria de conversores de fibra SDI, HDMI e VGA, há conversores de vídeo de fibra HD-SDI, conversores de vídeo de fibra HDMI, conversores de vídeo de fibra VGA e conversores de vídeo de fibra DVI. A primeira linha de produtos possui interface BNC e suporta transmissão multicanal, que geralmente tem um custo menor. Os últimos, obviamente, são equipamentos de alta definição, de acordo com seus nomes, e são mais caros. Todos os nossos produtos são altamente gerenciáveis, acompanhados por um sistema de gerenciamento de rede para configuração, serviço, desempenho, segurança e gerenciamento de falhas, que permite um transporte econômico e eficiente. Para mais informações, visite Fiber-Mart.com .
