Vamos dedicar um momento para examinar um produto AOC específico: um conjunto de cabo óptico ativo QSFP+ de 40 Gb/s da Fibermart.
Uma análise detalhada revela que este conjunto de cabo óptico ativo (AOC) é engenhosamente construído a partir de quatro componentes funcionais distintos, cada um desempenhando um papel crucial.
(1) Conector QSFP+ de alta densidade : Esta é a interface eletrônica compatível com SFF-8436, a parte que é fisicamente conectada a uma porta de roteador ou switch. Ela serve como porta de entrada elétrica para sinais de dados. (2) Transceptor de cabo óptico ativo full-duplex de 4 canais : Esta é a inteligência central do conjunto. Discretamente embutido na carcaça do conector e invisível externamente, este transceptor óptico integrado é responsável pela crucial conversão optoeletrônica (OE) e eletro-óptica (EO), traduzindo sinais elétricos em luz e vice-versa. (3) Conector óptico MPO : O conector preto e robusto é permanentemente fixado à carcaça e às fibras ópticas internas. Esta terminação permanente de fábrica é um recurso fundamental, pois protege eficazmente a delicada interface óptica do manuseio pelo usuário final e de contaminantes ambientais como poeira, garantindo confiabilidade a longo prazo. (4) Cabo de fibra óptica em fita : Esta é a via física para sinais de luz. O produto ilustrado apresenta uma fibra monomodo com revestimento amarelo, mas é importante notar que variantes de fibra multimodo também estão amplamente disponíveis para atender a diferentes necessidades de aplicação.
Este produto específico integra quatro transceptores de fibra óptica monomodo independentes em cada extremidade. Cada canal do transceptor opera com taxas de dados que variam de 1 a 10,3125 Gb/s, e o conjunto suporta distâncias de enlace impressionantes de até 4.000 metros. Ele é compatível eletricamente com a especificação da interface SFP+ e oferece suporte a uma ampla gama de protocolos, incluindo InfiniBand, Ethernet, Fibre Channel e Myrinet.

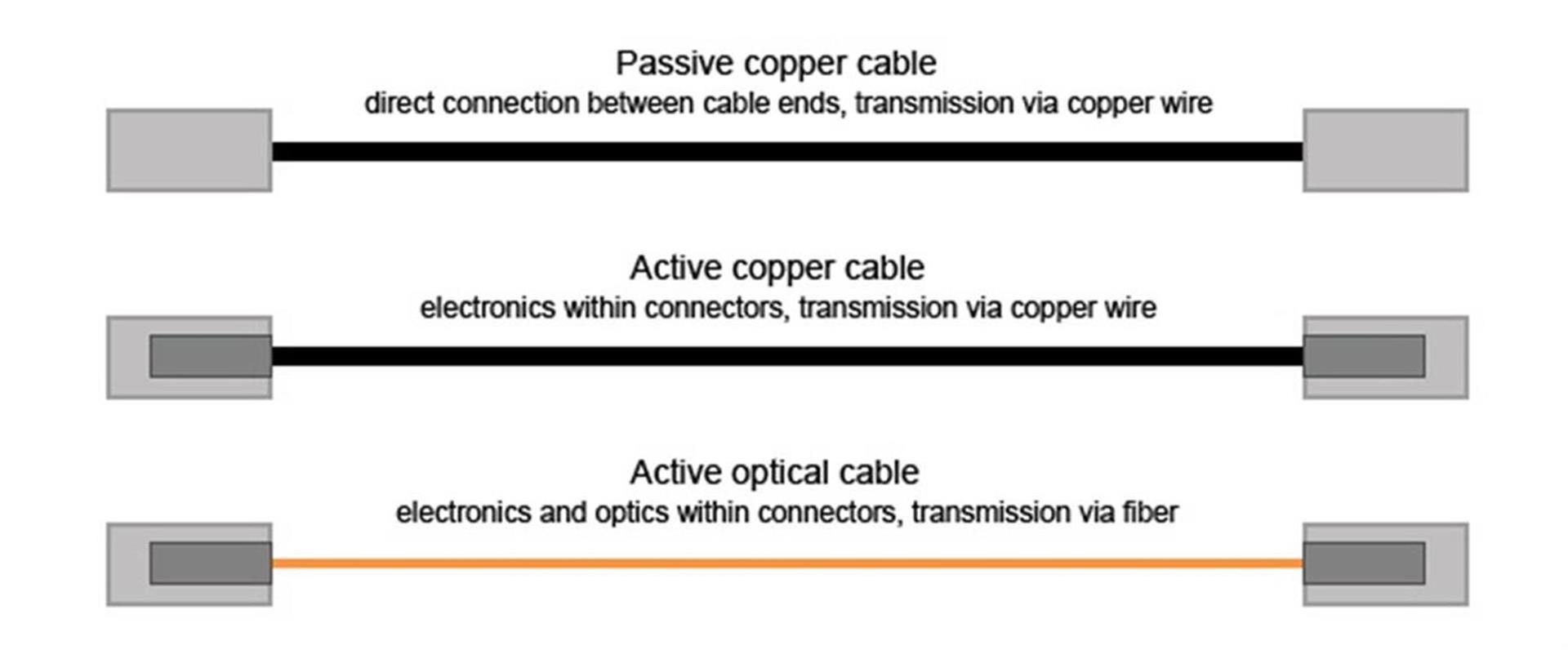

O conceito fundamental de um AOC, portanto, é incorporar os componentes ativos do transceptor óptico diretamente no conector eletrônico, criando uma unidade única e integrada em vez de depender de transceptores ópticos separados e cabos de fibra óptica soltos. Isso é possível porque o cabo é fixado permanentemente na fábrica.
No entanto, a invenção dos produtos AOC foi impulsionada por uma necessidade mais fundamental, que será explicada na seção seguinte.
A Gênese do AOC: Superando as Limitações do Cobre
Em termos simples, os conjuntos de cabos ópticos ativos (AOC) foram inventados para superar as crescentes limitações da tecnologia de cabos de cobre em centros de dados modernos e aplicações de computação de alto desempenho (HPC).
O principal fator impulsionador foi a evolução da tecnologia InfiniBand. À medida que as taxas de dados do InfiniBand aumentavam e a escala física dos clusters de data centers se expandia, a tecnologia de cabos de cobre foi levada aos seus limites físicos. Por exemplo, uma taxa de dados dupla (DDR) do InfiniBand de 20 gigabits por segundo (Gbps) restringe o alcance máximo dos cabos de cobre convencionais a apenas 8 a 10 metros.
Embora essa curta distância possa ser aceitável para pequenos clusters, ela representa um desafio significativo de layout físico para ambientes de computação maiores e escaláveis. Para combater as limitações inerentes de largura de banda e distância dos sinais elétricos de alta velocidade, os projetistas muitas vezes eram obrigados a incorporar amplificadores ou regeneradores de sinal complexos e dispendiosos nos próprios cabos de cobre.
Além disso, o cabo de cobre é inerentemente pesado e volumoso, criando desafios substanciais para o gerenciamento de cabos e o fluxo de ar em racks de data center densos. A natureza dos sinais elétricos também torna o cobre suscetível à interferência eletromagnética (EMI), o que pode limitar o desempenho e comprometer a integridade e a confiabilidade do sinal. Em um cluster grande e de alto desempenho, esses problemas se agravam significativamente.
Foi para abordar diretamente essa lacuna crítica de desempenho que empresas como a Intel e a Luxtera foram pioneiras no desenvolvimento de conjuntos de cabos ópticos ativos.
As duas empresas seguiram caminhos tecnológicos diferentes. O projeto da Intel utilizou lasers VCSEL (Vertical-Cavity Surface-Emitting Lasers) juntamente com um conjunto de componentes eletrônicos discretos. Em contraste, os produtos AOC "Blazar" da Luxtera aproveitaram a tecnologia fotônica CMOS avançada, que permitiu a integração da maioria das funções do transceptor diretamente em um único chip de silício, com apenas o laser e os fotodetectores permanecendo como componentes discretos separados.
As vantagens inerentes dos cabos ópticos ativos
O conjunto de cabo óptico ativo oferece uma série de vantagens potenciais. Quando os equipamentos de rede são projetados levando isso em consideração, torna-se possível criar uma porta elétrica comum que aceite tanto cabo de cobre passivo quanto cabo óptico ativo, concedendo aos usuários a flexibilidade de selecionar a tecnologia e o custo mais adequados às suas necessidades específicas com uma simples reconfiguração.
A fixação permanente das fibras à óptica também elimina uma preocupação fundamental em termos de custo e confiabilidade. O conector óptico, especialmente para enlaces ópticos paralelos, é normalmente um componente caro e de precisão devido às tolerâncias de fabricação extremamente rigorosas. Com isso, o usuário final deixa de ser responsável por esse componente.
A lista a seguir resume os principais benefícios dos conjuntos de cabos ópticos ativos:
( ! ) Maior alcance e largura de banda superior: Capaz de suportar distâncias muito maiores do que o cobre com taxas de dados equivalentes.
( 2 ) Transporte seguro e confiável: Intrinsicamente difícil de interceptar sem ser detectado, proporcionando uma camada física mais segura.
( 3 ) Exposição limitada a EMI/RFI: Como cabos ópticos, são imunes a interferências eletromagnéticas e de radiofrequência, garantindo a pureza do sinal.
( 4 ) Baixa taxa de erro de bit (BER): Capaz de atingir taxas de erro excepcionais, tão baixas quanto 10⁻¹⁵.
( 5 ) Tamanho e peso reduzidos: Significativamente mais finos, leves e flexíveis do que cabos de cobre comparáveis, facilitando a instalação e melhorando o fluxo de ar.

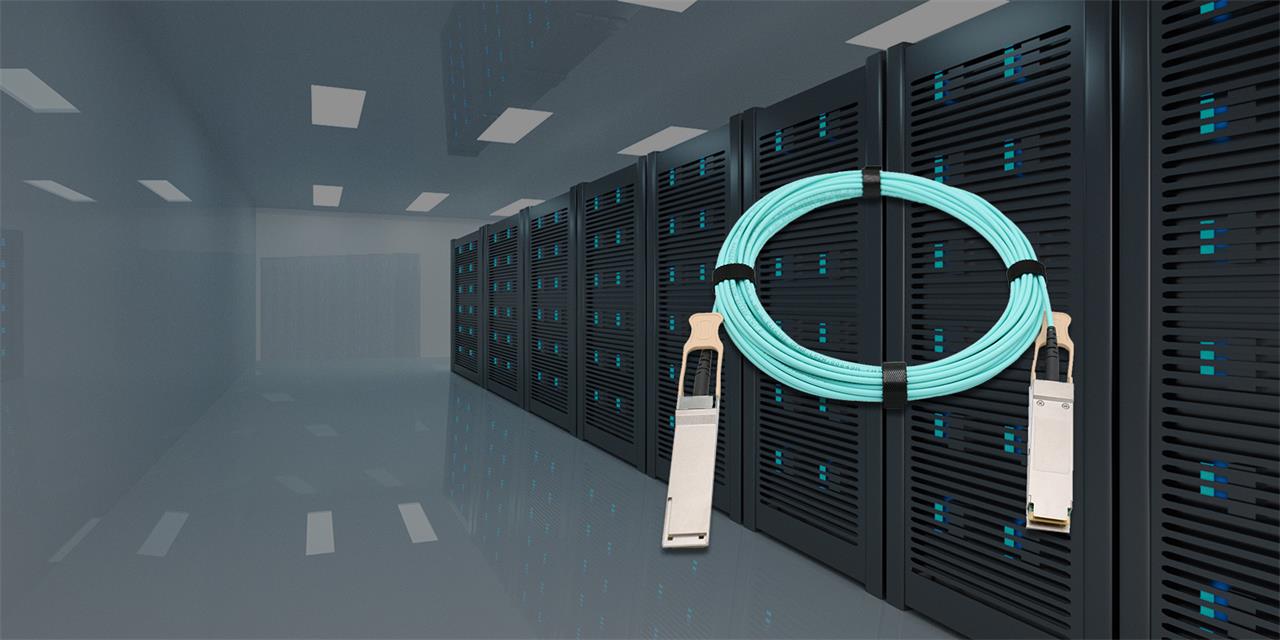

Aplicações de montagem de cabos ópticos ativos (AOC)
Os conjuntos de cabos ópticos ativos (AOCs) foram projetados para suportar múltiplos protocolos de comunicação simultaneamente. A maioria é projetada para ser compatível com as interfaces elétricas SFP+ Ethernet e InfiniBand. Um AOC QSFP+ típico de 40 Gb/s, por exemplo, suporta um amplo espectro de padrões:
( 1 ) Capacidade Multitaxa: 1,0 Gb/s – 10,3125 Gb/s (por canal)
( 2 ) Arquitetura: Transceptor de cabo óptico ativo full-duplex de 4 canais
( 3 ) InfiniBand: SDR (2,5 Gb/s), DDR (5 Gb/s), QDR (10 Gb/s)
( 4 ) Ethernet: 10G, 40G
( 5 ) Fibre Channel: 8G, 10G
( 6 ) Protocolos de Armazenamento: SAS, SATA 3G, 6G
( 7 ) Redes de Área de Armazenamento: Fibre Channel SAN 10G, 20G, 40G
( 8 ) Redes de Alto Desempenho: Myrinet 40G
As aplicações desses cabos são extensas, incluindo o uso em backplanes ópticos, interconexões rack-a-rack e shelf-a-shelf, e conexão de arrays de armazenamento, hubs, switches, roteadores e servidores.
( 1 ) Segue uma análise do mercado de AOC por principais áreas de aplicação:
( 2 ) Mainframes/Supercomputadores (Computação de Alto Desempenho – HPC)
( 3 ) TV de Alta Definição (HDTV)
( 4 ) Computadores Pessoais
( 5 ) Eletrônicos de Consumo (CE)
( 3 ) TV de Alta Definição (HDTV)
( 4 ) Computadores Pessoais
( 5 ) Eletrônicos de Consumo (CE)
Segue abaixo uma análise do mercado de AOC por interfaces de barramento:
( 1 ) InfiniBand: O barramento de interface de alta velocidade usado em HPC e centros de dados.
( 2 ) HDMI: A interface multimídia de alta definição para equipamentos audiovisuais.
( 3 ) USB: O barramento serial universal, onipresente em computadores e periféricos.
( 4 ) DisplayPort: Uma interface de exibição digital desenvolvida pela Video Electronics Standards Association (VESA).
Resumo do mercado de cabos ópticos ativos
O mercado global de cabos ópticos ativos foi estimado em US$ 3,97 bilhões em 2023 e projeta-se que alcance US$ 9,07 bilhões até 2030, crescendo a uma taxa composta de crescimento anual (CAGR) de 12,6% de 2024 a 2030. A maior confiabilidade dos cabos ópticos ativos em comparação com os cabos de cobre tradicionais, juntamente com a ampla adoção de serviços baseados em nuvem, está impulsionando o crescimento do mercado durante o período previsto.
Principais tendências e análises de mercado
(1) A América do Norte representou uma parcela significativa do mercado de cabos ópticos ativos, com 37,39% em 2023.
(2) Com base no formato, o segmento QSFP liderou o mercado, representando 25,45% da receita global em 2023.
(3) Com base no protocolo, o segmento InfiniBand representou a maior participação na receita do mercado em 2023.
(4) Com base na aplicação, os data centers dominaram o mercado, representando a maior participação na receita em 2023.
Tamanho e previsão do mercado
( 1 ) Tamanho do mercado em 2023: USD 3,97 bilhões
( 2 ) Tamanho projetado do mercado em 2030: USD 9,07 bilhões
( 3 ) CAGR (2024 a 2030): 12,6%
( 4 ) América do Norte: Maior mercado em 2023
Além disso, fatores como a digitalização e a implementação das redes 5G apresentam oportunidades de crescimento significativas para o mercado. A confiabilidade superior dos cabos ópticos ativos em comparação com os cabos de cobre tradicionais, combinada com a ampla adoção de serviços baseados em nuvem, está impulsionando o crescimento do mercado durante o período de previsão. Ademais, a digitalização e a implementação das redes 5G oferecem oportunidades de crescimento significativas para o mercado. Além disso, a ampla adoção das tecnologias de vídeo 4K e 8K está impulsionando o crescimento do mercado. As tecnologias de vídeo 4K e 8K tornaram-se predominantes em setores como imagens médicas, jogos, radiodifusão e sinalização digital, levando a um aumento substancial na demanda por altas taxas de dados e distâncias de transmissão estendidas.
Para atender a essas necessidades, os cabos ópticos ativos tornaram-se soluções essenciais. Essas interconexões ópticas avançadas oferecem transmissão contínua e confiável de sinais de vídeo de alta resolução em longas distâncias, garantindo a qualidade e a integridade do conteúdo de vídeo.
Resumo
Os cabos ópticos ativos (AOCs) representam um avanço significativo na tecnologia de transmissão de dados, integrando transceptores ópticos diretamente nos conectores do cabo. Isso cria uma solução única e de alto desempenho que supera as limitações inerentes aos cabos de cobre tradicionais, como curto alcance, suscetibilidade à interferência eletromagnética e volume físico. Esse design superior permite distâncias maiores, maior largura de banda e maior confiabilidade, o que impulsionou sua ampla adoção em data centers, computação de alto desempenho e eletrônicos de consumo. Alimentando um mercado global robusto, avaliado em US$ 3,97 bilhões em 2023 e com projeção de crescimento a uma taxa composta de crescimento anual (CAGR) de 12,6%, atingindo US$ 9,07 bilhões até 2030, impulsionado por tendências importantes, incluindo o domínio do mercado norte-americano e a liderança do formato QSFP.
