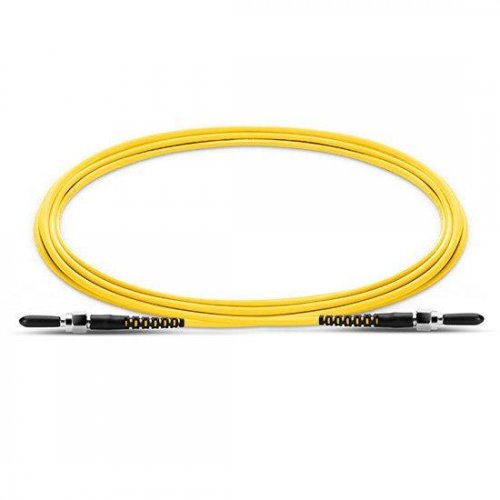

Cabo de conexão de fibra monomodo simplex SMA905-SMA905 de alta qualidade e custo-benefício
Os cabos de conexão de fibra óptica monomodo de 9/125 µm com conectores SMA905 atendem às normas TIA e IEC, e todos os cabos são 100% testados opticamente quanto à perda de inserção para garantir alta qualidade. São amplamente utilizados nas seguintes áreas:
Fornecimento de energia a laser para comunicação de dadosEspectroscopia de infravermelho próximoAplicação industrial e militarSistema de automação e controle lógico programável
A Fiber-MART também fornece um conjunto completo de serviços OEM, como conector de fibra, comprimento, cor, grau de fibra, especificação, material, embalagem etc.
Detalhes do cabo
|
Modo de fibra: 9/125um monomodo |
Perda de inserção: 0,3dB |
|
Conector: SMA905 para SMA905 |
Comprimento de onda: 650 nm |
|
Abertura numérica: 0,4-0,5NA |
Raio de curvatura mínimo: 10D |
|
Fora do trilho: 2,0 mm/3,0 mm/2,5 mm |
(D: Diâmetro do núcleo da fibra óptica) |
Como escolher corretamente entre PVC, LSZH e OFNP
Cabo de PVC: Cabo de PVC resistente à oxidação e degradação, utilizado em trechos horizontais entre as mesas.
Também é adequado para trechos verticais, caso o edifício possua um sistema de ventilação contido que passe pela tubulação.
Cabo LSZH: O cabo LSZH possui um revestimento especial retardante de chamas e excelentes características de segurança contra incêndio, com baixa emissão de fumaça, baixa toxicidade e baixa corrosão.
É o mesmo que o cabo de PVC para trechos horizontais entre as mesas.
Cabo OFNP: O cabo OFNP é um espaço dentro do edifício criado por componentes da construção, projetado para a circulação do ar ambiente, em conformidade com a norma NFPA de segurança contra incêndio.
Geralmente é adequado para trechos verticais entre andares.
Estrutura do conector SMA905
|
1. A diferença entre virola metálica e virola de zircônia: |
SKU000101T.jpg) |
 |
|
2. Dois tipos de virola metálica (com ou sem ranhura): |
SKU000101T.jpg) |
SKU000101T.jpg) |
|
3. Conector SMA905 com cabeçote móvel estendido: |
SKU000101T.jpg) |
SKU000101T.jpg) |
Observações:
1. A virola padrão é de metal, a virola de zircônia pode ser personalizada.
2. O padrão de tamanho do furo interno é 127um, outros padrões de tamanho podem ser personalizados.
Especificações
|
VISÃO GERAL |
|
A abertura numérica da fibra de quartzo
|
0,22-0,37
|
|
Diâmetro da fibra (mm)
|
0,2
|
0,3
|
0,4
|
0,5
|
0,6
|
0,65
|
0,8
|
|
Raio de curvatura mínimo
|
10D (D: Diâmetro do núcleo da fibra óptica)
|
|
Fiber Cor (camada de revestimento)
|
1:1,05/1:1,4
|
|
Abertura Numérica
|
0,21-0,37
|
|
Transmissão (%/m0)
|
Transmissão (0,20-0,4um)
|
85-98
|
|
Luz visível (0,4-0,7um)
|
97-99
|
|
Infravermelho próximo (0,76-1,6 µm)
|
90-99
|
|
Heliun-Neon (0,6328um)
|
99
|
|
YAG (1,06um)
|
98
|
|
Argônio (0,5145um)
|
98
|
|
Potência de transmissão
|
>130w ( núcleo de fibra 0,5 a 1,06um )
|
Faça sob encomenda
|
Tipo de conector |
Tamanho do furo interno |
Material do núcleo |
Concentricidade |
Redondeza |
Cabeçote móvel do conector |
Grampo de fibra nua |
Comprimento do cabo |
Virola de metal (padrão)
Virola de zircônia |
127μm (padrão)
personalizado |
Aço inoxidável
Cuproníquel |
≤3,0μm |
≤2,0μm |
Padrão (Padrão)
Alongar (Personalizado) |
Sem (Padrão)
Com |
1m~999m
Outros |
