Diagrama detallado de los componentes del conector de fibra óptica

En la era de la información en constante evolución, la comunicación por fibra óptica es la columna vertebral de la transmisión de información, y su interfaz física principal, el conector de fibra óptica, desempeña un papel crucial. Estos conectores no solo son nodos críticos en el enlace óptico, cuyo rendimiento afecta directamente la estabilidad y la eficiencia de todo el sistema de red, sino que sus tipos y estructuras también determinan la densidad, la flexibilidad y la facilidad de mantenimiento del sistema de cableado. Ante la amplia variedad de conectores disponibles en el mercado, comprender sus características y escenarios de aplicación es fundamental para una selección adecuada y una implementación eficiente.

Este artículo ofrece un análisis detallado de varios conectores de fibra óptica de uso común, como LC, SC, ST, FC, MPO/MTP, E2000, MU y MTRJ. Al examinar sus estructuras, características y aplicaciones típicas, buscamos ayudarle a tomar decisiones informadas en el complejo mundo del cableado de red.

Componentes del conector LC

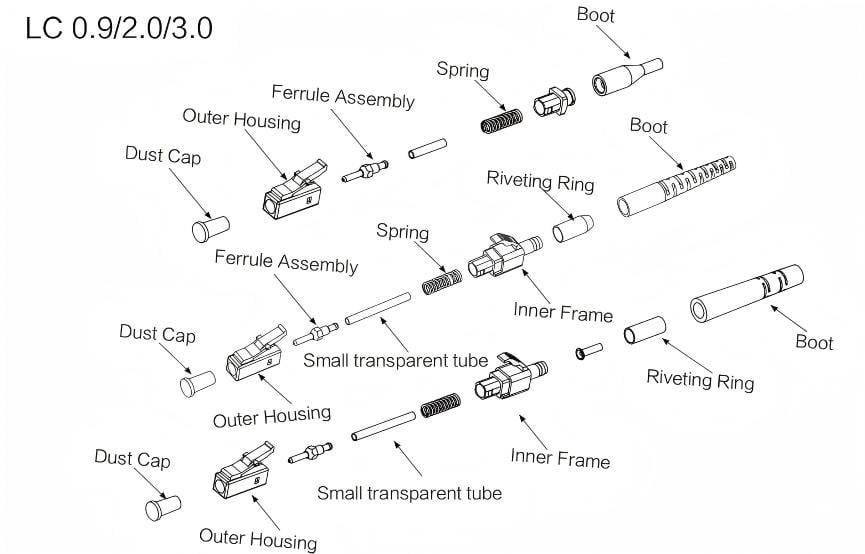

Vista ampliada del conector de fibra óptica LC de 0,9/2,0/3,0 mm

Como se muestra en la figura, la estructura del conector LC varía según el diámetro del pigtail de fibra. El diagrama ilustra la estructura típica de los componentes del conector LC.

El conector LC es muy popular en las redes modernas gracias a su pequeño tamaño. Utiliza una férula de 1,25 mm, lo que lo hace ideal para entornos de aplicaciones de alta densidad, como centros de datos y racks de telecomunicaciones. Su diseño de cierre push-pull facilita su uso, y los conectores LC suelen presentarse en configuraciones dúplex, lo que permite la transmisión bidireccional.

Componentes del conector SC

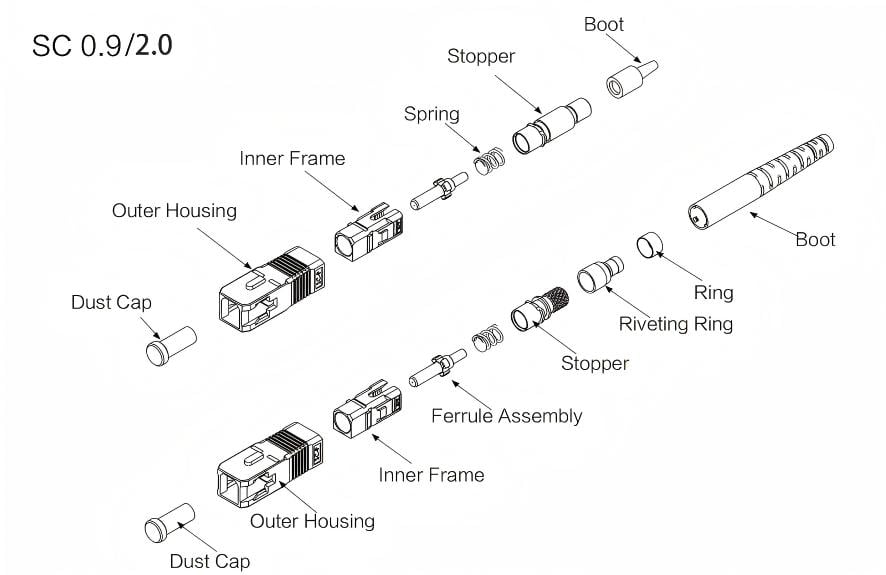

Vista ampliada del conector de fibra óptica SC de 0,9/2,0 mm

Como se muestra, la estructura del conector SC es relativamente sencilla. De hecho, un conector SC ocupa aproximadamente el doble de espacio que un conector LC, lo que significa que se pueden instalar dos conectores LC en el mismo espacio del panel.

El conector SC fue desarrollado por NTT y cuenta con una férula de 2,5 mm y un diseño push-pull. Fue uno de los primeros conectores en estandarizarse y aún se utiliza ampliamente en áreas como las telecomunicaciones y la televisión por cable (CATV). Aunque es más grande que el LC, el conector SC sigue siendo popular gracias a su robustez y facilidad de uso.

Componentes del conector ST

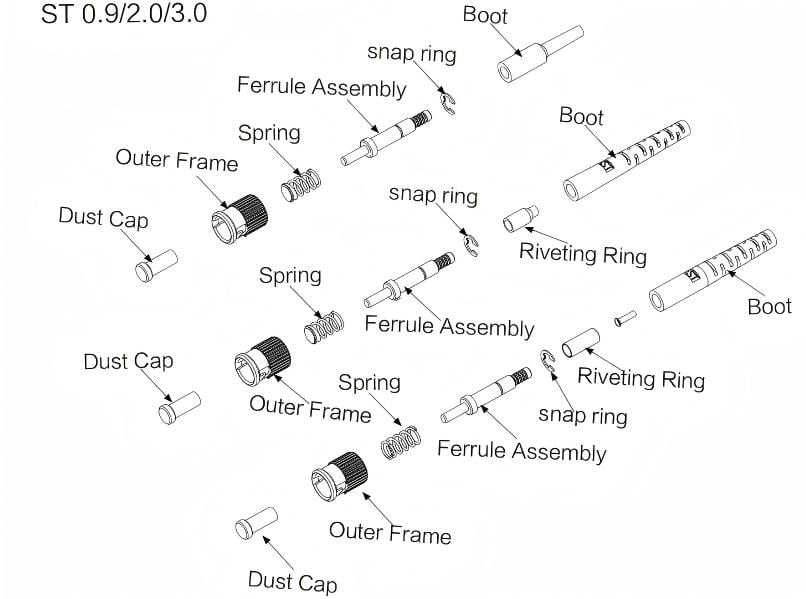

Vista ampliada del conector de fibra óptica ST de 0,9/2,0/3,0 mm

El conector ST utiliza un diseño de bayoneta con cierre giratorio y una férula de 2,5 mm. Fue muy utilizado en las primeras instalaciones de fibra óptica, especialmente en redes de área local (LAN) y entornos de red de campus. Aunque es menos común en las nuevas implementaciones, aún se puede encontrar en algunos sistemas antiguos.

Este diseño fija y libera la fibra mediante la rotación de un anillo metálico externo. Para conectar, el conector se inserta en el adaptador y se gira en sentido horario aproximadamente media vuelta para bloquearlo; para desconectarlo, se gira en sentido antihorario y se extrae. Su estructura es relativamente sencilla y económica. Sin embargo, el diseño de bayoneta puede aflojarse con los frecuentes ciclos de acoplamiento, lo que afecta a la estabilidad de la conexión. Esta es una de las razones por las que se ha sustituido gradualmente por conectores push-pull u otros conectores de enganche más prácticos, introducidos posteriormente. Además, el tamaño de la férula de 2,5 mm del conector ST es el mismo que el del conector SC, lo que permite interconectarlos mediante adaptadores específicos en entornos con bajos requisitos de compatibilidad. Sin embargo, su mayor tamaño también limita la densidad de instalación en entornos de cableado de alta densidad, lo que dificulta el cumplimiento de los estrictos requisitos de utilización del espacio de los centros de datos modernos.

Componentes del conector FC

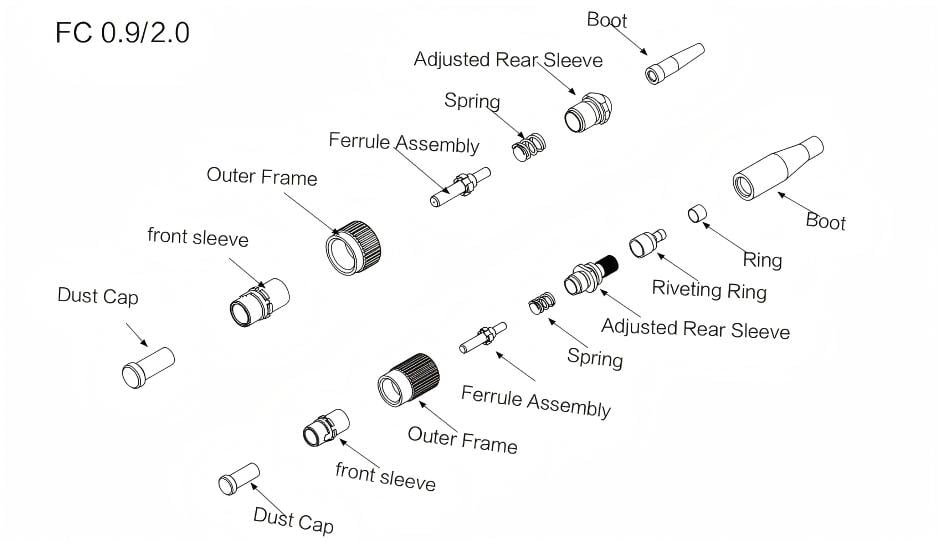

Vista ampliada del conector de fibra óptica FC 0.9/2.0

El conector FC utiliza una estructura roscada que proporciona una excelente estabilidad, lo que lo hace ideal para aplicaciones de alta precisión y alta resistencia a las vibraciones, como instrumentos de medición. Aunque no se utiliza ampliamente en los centros de datos modernos, sigue ocupando un lugar destacado en campos especializados.

Su diseño se caracteriza por lograr una alineación precisa mediante la conexión roscada. Esta estructura reduce eficazmente el impacto de las vibraciones externas y los impactos en el rendimiento de la conexión, garantizando una transmisión de señal óptica estable y fiable. El diámetro de la férula del conector FC es de 2,5 mm, similar al de los conectores SC y ST, pero su fijación roscada lo hace menos propenso a aflojarse con el uso prolongado, manteniendo una baja pérdida de inserción y una alta pérdida de retorno. En entornos con altas exigencias de estabilidad de conexión, como equipos científicos experimentales, instrumentos médicos láser y sistemas de fibra óptica aeroespacial, el conector FC sigue siendo indispensable gracias a su excelente rendimiento mecánico y precisión de conexión. Además, el diseño de la carcasa metálica del conector FC mejora su resistencia a las interferencias electromagnéticas, lo que garantiza la calidad de la transmisión de señal en entornos complejos.

Componentes del conector MPO/MTP

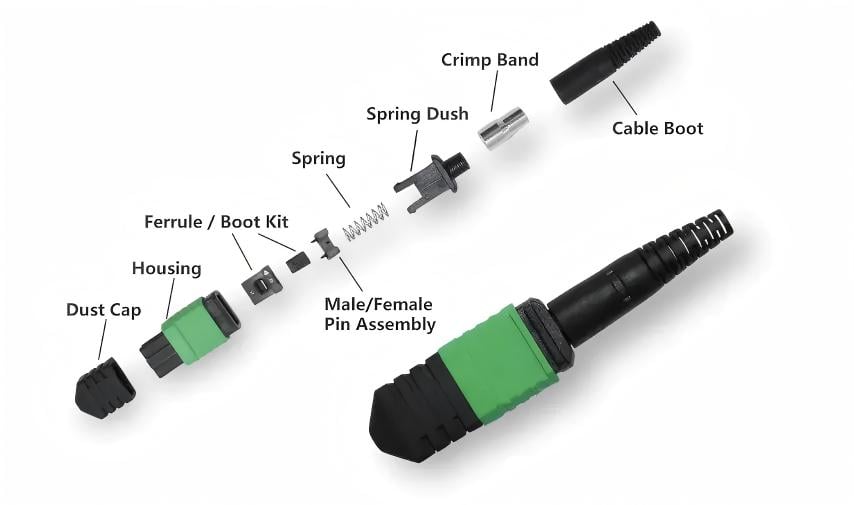

Vista desmontada de un conector de fibra óptica MPO

Los conectores MPO (y su versión mejorada, MTP) están diseñados para conexiones multifibra, y suelen alojar 12 o 24 fibras en una férula rectangular. Estos conectores son cruciales en sistemas de cableado de alta densidad, especialmente en centros de datos con requisitos estrictos de espacio y escalabilidad. Además, los conectores MPO/MTP admiten sistemas de transmisión óptica en paralelo en Ethernet 40G/100G/400G.

Como se muestra, el conector MPO consta de múltiples componentes de precisión que garantizan la alineación precisa de múltiples fibras. El alto rendimiento de los conectores MPO se basa en su precisa estructura de alineación y en los procesos de pulido de los extremos, lo que garantiza una baja pérdida de inserción y una alta pérdida de retorno. Su capacidad de transmisión paralela multifibra les otorga ventajas significativas en implementaciones de redes de alta velocidad, siendo ampliamente utilizados, especialmente en escenarios de interconexión de centros de datos que requieren distancias cortas y un gran ancho de banda.

Componentes del conector E2000

Vista despiezada de un conector de fibra óptica E2000

El conector E2000 , desarrollado por Diamond, incorpora un obturador protector que cubre automáticamente la férula al desconectarse. Este diseño previene eficazmente la contaminación por polvo y evita la exposición accidental al láser. Este conector se utiliza ampliamente en Europa en telecomunicaciones y aplicaciones de alto rendimiento.

En comparación con otros conectores, el conector E2000 presenta una estructura más compacta, lo que le permite adaptarse a paneles de conexión de fibra de alta densidad y satisfacer las necesidades de aprovechamiento del espacio de las redes de comunicación modernas. Utiliza una férula cerámica de precisión para garantizar una alineación precisa entre las fibras, logrando así un rendimiento óptico estable con excelentes parámetros clave como la pérdida de inserción y la pérdida de retorno. Además, el conector E2000 admite diversos tipos de fibra, incluyendo monomodo y multimodo, lo que permite su uso en diversos escenarios de comunicación, como redes de área metropolitana, redes de acceso y campos específicos de control industrial. Su rendimiento fiable y su exclusivo diseño de seguridad lo hacen altamente competitivo en aplicaciones que exigen alta estabilidad y seguridad.

Componentes del conector MU

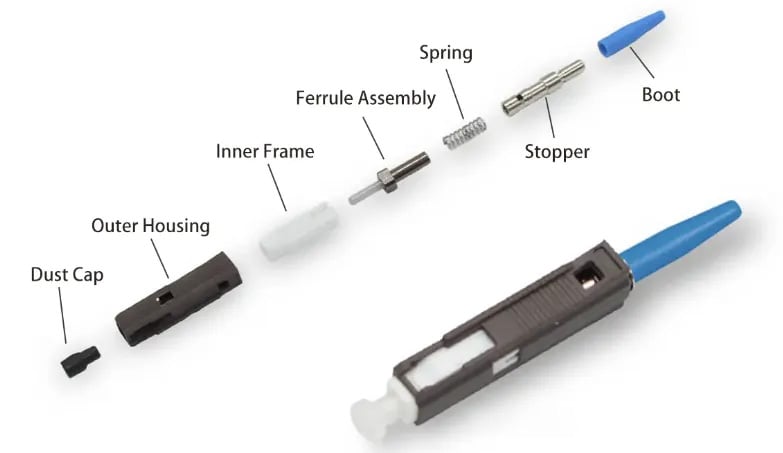

Vista despiezada de un conector de fibra óptica MU

El conector MU es una versión miniaturizada del conector SC, con una férula de 1,25 mm similar a la del LC. Aunque compacto y fiable, su cuota de mercado es baja y su aplicación no está tan extendida como la del conector LC.

Dada la aplicación limitada del mercado del conector MU, este artículo no profundizará más en este tema.

Componentes del conector MTRJ

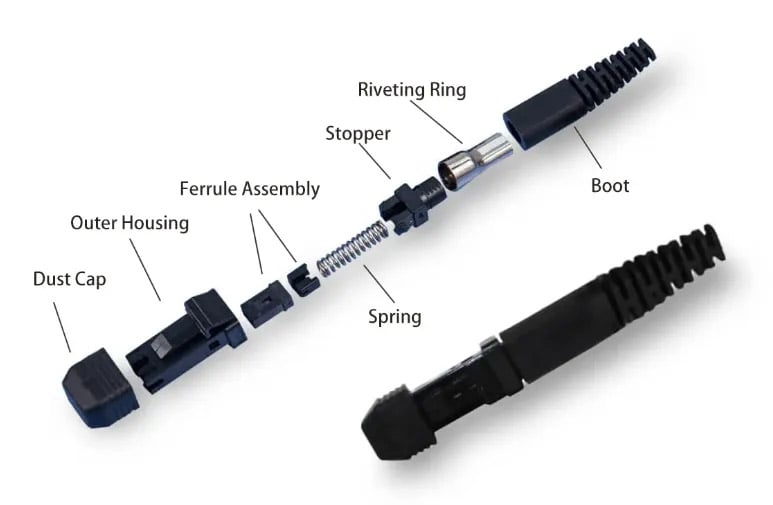

Vista despiezada de un conector de fibra óptica MTRJ

El conector MTRJ se inspira en el concepto de diseño RJ-45, con un solo conector que aloja dos fibras. Aunque compacto, dadas las importantes ventajas de los conectores LC en rendimiento y universalidad, los conectores MTRJ han sido prácticamente reemplazados por los conectores LC en los sistemas modernos.

Conclusión

En resumen, el mundo de los conectores de fibra óptica es un ecosistema en constante evolución que equilibra la estandarización y la especialización. Desde los pequeños y flexibles conectores LC que dominan los centros de datos modernos, hasta los robustos conectores SC y ST comunes en las redes de telecomunicaciones tradicionales; desde los conectores FC especializados para pruebas de alta precisión, hasta los conectores MPO/MTP diseñados para transmisiones de alta densidad y alta velocidad; y hasta los distintivos conectores E2000, MU y MTRJ, el surgimiento y declive de cada conector reflejan las necesidades tecnológicas y las preferencias del mercado en períodos históricos específicos.

En general, el desarrollo de conectores muestra claras tendencias hacia la miniaturización (p. ej., LC reemplazando a MTRJ y MU), una mayor densidad (el auge de MPO) y una creciente demanda de rendimiento y fiabilidad. En proyectos prácticos, no existe un conector universal "óptimo", solo la opción "más adecuada". Los responsables de la toma de decisiones deben considerar exhaustivamente el escenario de aplicación, las limitaciones de espacio, el presupuesto, los requisitos de rendimiento y la compatibilidad con la infraestructura existente para seleccionar la solución de conexión que mejor se adapte a las necesidades actuales y futuras. Comprender las sutiles diferencias entre estos conectores es el primer paso para construir redes de fibra óptica eficientes, fiables y con garantía de futuro.

Sea cual sea la solución de conector de fibra óptica que necesite de las mencionadas en este artículo,  Fibermart  puede ser su socio profesional de confianza. Ofrecemos una gama completa de conectores de fibra óptica de alta calidad, desde LC y SC estándar hasta latiguillos MPO/MTP de alta densidad, todos sometidos a un estricto control de calidad para garantizar un rendimiento excelente y estable. Además, nuestro equipo de expertos está listo para brindarle apoyo técnico en la selección y la planificación de proyectos. Le invitamos a visitar el sitio web de Fibermart (www.fiber-mart.com), explorar nuestra gama de productos, obtener recursos técnicos gratuitos o contactar a nuestro equipo de profesionales para que le ayudemos en su proyecto.

Preguntas frecuentes

P: ¿Por qué las vistas ampliadas de componentes para el mismo tipo de conector (por ejemplo, LC, ST) muestran diferentes diámetros de cable de fibra, como 0,9 mm y 2,0 mm?

R: Esto se debe a que el diámetro del revestimiento exterior de la fibra varía. La estructura interna, el mecanismo de sujeción (como la funda elástica y la funda trasera) y los componentes externos del kit de conexión deben ser compatibles con los diferentes diámetros de cable para garantizar una sujeción segura de la fibra y un alivio de tensión adecuado. Seleccionar el kit de componentes correcto es crucial para una terminación exitosa.

P: Los componentes del conector SC se describen como relativamente sencillos. ¿Cuáles son sus ventajas prácticas para la instalación y el mantenimiento?

R: Una estructura de componentes más sencilla implica menos piezas y pasos de montaje más sencillos. Esto reduce la complejidad de la instalación en campo y la probabilidad de errores, agilizando el proceso de terminación. Además, facilita el reensamblaje o la sustitución rápida durante el mantenimiento futuro. Su diseño push-pull elimina la necesidad de un mecanismo de cierre complejo, simplificando aún más la inserción y extracción dentro de un panel.

P: ¿Cuál es el principal inconveniente potencial del "diseño de bloqueo giratorio tipo bayoneta" utilizado en los componentes del conector ST y cómo se relaciona esto con la estructura de su componente?

R: Su principal inconveniente potencial es que el acoplamiento y desacoplamiento frecuentes pueden provocar que el bloqueo se afloje, afectando la estabilidad de la conexión. Este inconveniente está directamente relacionado con el diseño de sus componentes: su función de bloqueo se basa en un anillo metálico externo giratorio que se acopla a las bahías del adaptador. En comparación con un diseño de una sola pieza o push-pull, esta estructura mecánica, compuesta por múltiples piezas móviles (anillo metálico, resorte), es más susceptible a la degradación del rendimiento debido a la variación de las tolerancias tras un desgaste prolongado.

P: ¿Cómo logran los componentes de un conector FC una alta estabilidad y resistencia a las vibraciones gracias a su “estructura atornillada”?

R: El diseño del conector FC incluye una carcasa metálica roscada. Al conectarlo a un adaptador, al apretar completamente la rosca se obtiene una fuerza de sujeción mucho mayor que con un ajuste por fricción. Esta estructura resiste eficazmente la vibración y los impactos, evitando que el conector se afloje. Además, su férula cerámica de precisión garantiza que los extremos de la fibra permanezcan perfectamente alineados incluso al apretar la carcasa metálica.

P: ¿Cuál es el componente de seguridad único dentro del conjunto de conectores E2000 y cómo funciona?

R: Un componente único del conjunto de conectores E2000 es el obturador protector automático integrado. Este obturador es una pieza mecánica accionada por resorte. Al desconectar el conector, el resorte acciona el obturador para que se cierre automáticamente, cubriendo completamente la cara final crítica de la férula cerámica. Este diseño integra dos funciones clave a nivel de componente: evitar que el polvo contamine la férula y evitar la exposición a la posible radiación láser, protegiendo así al operador.
