¿Qué son los interruptores ópticos?

En esencia, los conmutadores ópticos son dispositivos activos o pasivos diseñados para enrutar selectivamente señales ópticas de un circuito de fibra óptica a otro. A diferencia de los conmutadores eléctricos (que gestionan datos electrónicos), los conmutadores ópticos operan directamente con señales luminosas, eliminando la necesidad de la conversión óptica-eléctrica-óptica (OEO), un proceso que introduce latencia, aumenta el consumo de energía y limita el ancho de banda. Esta manipulación directa de la señal hace que los conmutadores ópticos sean indispensables para redes de alta velocidad y baja latencia, donde mantener la integridad de la señal es fundamental.

Los conmutadores ópticos funcionan como controladores de tráfico de los sistemas de fibra óptica, lo que permite funciones clave como la reconfiguración de la red, la protección contra fallos y las pruebas de señal. Por ejemplo, en una red de anillo de fibra, un conmutador óptico puede redirigir rápidamente las señales a una ruta de respaldo si la fibra principal se daña, minimizando así el tiempo de inactividad. En los centros de datos, facilitan la asignación dinámica de ancho de banda para satisfacer la demanda fluctuante. A medida que las redes ópticas evolucionan para dar soporte al 5G, la computación en la nube y el IoT (Internet de las cosas), el papel de los conmutadores ópticos se vuelve aún más crucial, lo que impulsa la necesidad de diseños de conmutadores más rápidos, fiables y escalables.

Tipos clave de interruptores ópticos

Los conmutadores ópticos se clasifican según su tecnología subyacente, configuración y compatibilidad con la fibra, y cada tipo se adapta a los requisitos específicos de la aplicación. Comprender estas categorías es fundamental para encontrar el conmutador adecuado a las necesidades de la red.

Clasificación por tecnología

La tecnología utilizada para redirigir las señales define la velocidad, la durabilidad y el rendimiento del conmutador:

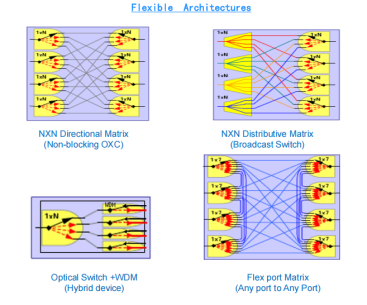

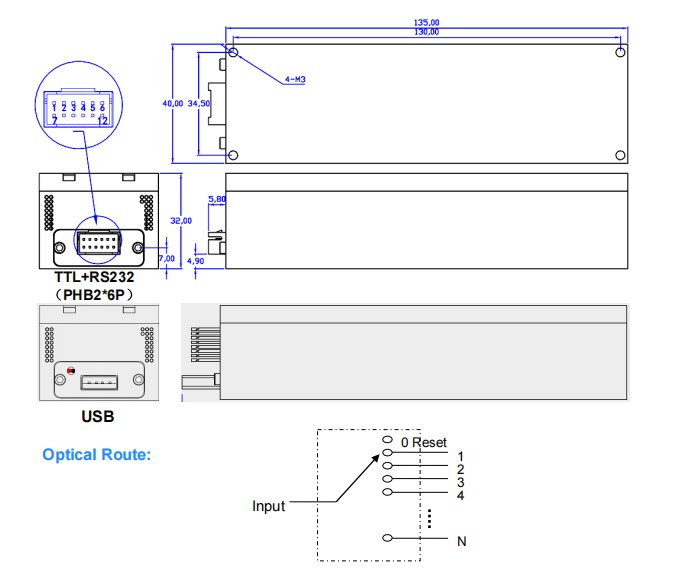

Conmutadores ópticos mecánicos : Estos conmutadores utilizan componentes físicos móviles (p. ej., microespejos o mecanismos de alineación de fibra) para enrutar las señales. Son rentables, ofrecen un alto aislamiento (baja diafonía) y admiten una amplia gama de longitudes de onda. Sin embargo, su tiempo de conmutación (normalmente de unos pocos milisegundos) es más lento que el de otros tipos, lo que los hace ideales para aplicaciones que no son sensibles al tiempo, como las pruebas de red, la monitorización o la reconfiguración estática.

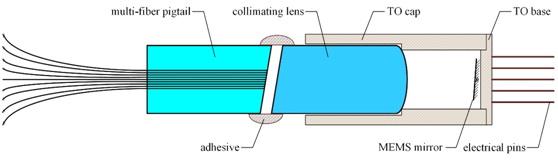

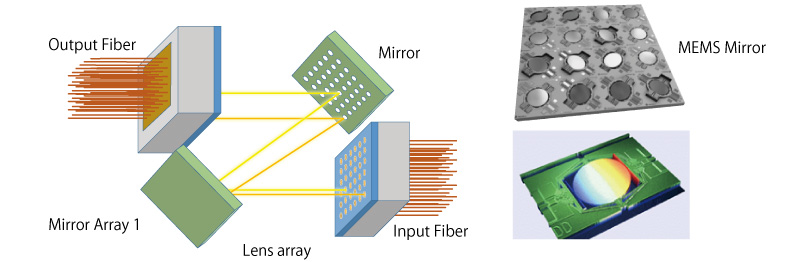

Conmutadores ópticos MEMS: Basados ​​en la tecnología de sistemas microelectromecánicos (MEMS), estos conmutadores utilizan diminutos espejos controlados eléctricamente para redirigir la luz. Ofrecen tiempos de conmutación ultrarrápidos (≤8 ms), alta densidad de puertos (admiten configuraciones de hasta 1x64) y una larga vida útil (≥100 millones de ciclos). Los conmutadores ópticos MEMS son ideales para entornos de red dinámicos, como interconexiones de centros de datos y redes troncales de telecomunicaciones, donde el redireccionamiento rápido de señales es crucial.

Interruptores ópticos de estado sólido: Estos interruptores se basan en las propiedades del material (p. ej., efectos electroópticos o termoópticos) para modificar la trayectoria de la luz sin piezas móviles. Ofrecen conmutación casi instantánea, alta fiabilidad y resistencia a la vibración, lo que los hace ideales para entornos industriales hostiles o aplicaciones de alta frecuencia como el procesamiento de señales ópticas.

Interruptores ópticos de mantenimiento de polarización (PM) : Diseñados para sistemas sensibles a la polarización (p. ej., comunicación coherente o configuraciones láser de alta potencia), estos interruptores preservan el estado de polarización de las señales entrantes. Se utilizan a menudo en aplicaciones donde la polarización de la señal afecta directamente al rendimiento, como la detección aeroespacial o las redes de comunicación cuántica.

Clasificación por configuración

La configuración se refiere a la cantidad de puertos de entrada y salida, que determinan cuántas señales puede enrutar el conmutador:

Configuración 1xN: Cuenta con 1 puerto de entrada y N puertos de salida (p. ej., 1x2, 1x4, 1x8). Estos conmutadores se utilizan para la distribución de señales; por ejemplo, para enrutar una sola señal de prueba a múltiples enlaces de fibra en una configuración de diagnóstico de red.

Configuración 2xN: Incluye 2 puertos de entrada y N puertos de salida (p. ej., 2x2, 2x4). Permiten la comunicación bidireccional o la redundancia de señal, como en sistemas de protección de anillo de fibra, donde hay dos rutas disponibles para la transmisión de señal.

Conmutadores ópticos de sobremesa y montaje en rack: Son configuraciones especializadas para aplicaciones de alto volumen. Los conmutadores de montaje en rack (p. ej., con formatos 1U o 2U) se integran en racks de servidores estándar, ideales para centros de datos o centrales de telecomunicaciones. Los conmutadores de sobremesa son portátiles y están diseñados para pruebas de laboratorio o mantenimiento en campo.

Clasificación por tipo de fibra

Los conmutadores ópticos están optimizados para diferentes modos de fibra para garantizar la compatibilidad y el rendimiento:

Conmutadores ópticos monomodo (SM): Diseñados para fibras monomodo (núcleo/revestimiento de 9/125 μm), operan en longitudes de onda de 1310 nm, 1550 nm o 1625 nm. Ofrecen baja pérdida de inserción y alta pérdida de retorno (≥50 dB) y se utilizan en redes de telecomunicaciones de larga distancia o enlaces de datos de alto ancho de banda.

Conmutadores ópticos multimodo (MM): Compatibles con fibras multimodo (50/125 μm o 62,5/125 μm), admiten longitudes de onda más cortas (650 nm, 850 nm, 1064 nm). Son ideales para aplicaciones de corta distancia, como redes LAN de centros de datos o sistemas de detección óptica en interiores, y suelen tener una pérdida de retorno ≥30 dB.

Especificaciones críticas de los conmutadores ópticos

El rendimiento de los conmutadores ópticos se define por parámetros técnicos clave que inciden directamente en la eficiencia de la red, la calidad de la señal y la fiabilidad. Estas especificaciones deben evaluarse cuidadosamente durante la selección.

Métricas de calidad de la señal

Pérdida de inserción: Pérdida de potencia que se produce cuando una señal pasa por el conmutador. En conmutadores ópticos de alto rendimiento, la pérdida de inserción debe ser mínima (a menudo especificada como "Grado P" para un rendimiento superior), lo que garantiza que las señales mantengan la intensidad suficiente para la transmisión a larga distancia.

Diafonía: Mide la fuga de señal de un puerto a otro. Los conmutadores ópticos monomodo suelen requerir una diafonía ≥55 dB, mientras que los conmutadores multimodo necesitan ≥35 dB, lo que evita la interferencia entre señales adyacentes.

Pérdida de retorno: La cantidad de luz reflejada hacia el puerto de entrada. Una pérdida de retorno alta (≥50 dB para monomodo, ≥30 dB para multimodo) reduce la degradación de la señal y protege componentes sensibles como los láseres.

Pérdida dependiente de la polarización (PDL): Variación de la pérdida de inserción debido a cambios en la polarización de la señal. Un PDL ≤0,2 dB es el estándar, lo que garantiza un rendimiento consistente en diferentes estados de polarización.

Especificaciones mecánicas y ambientales

Tiempo de conmutación: El tiempo que tarda una señal en redirigir de un puerto a otro. Los conmutadores ópticos MEMS ofrecen los tiempos de conmutación más rápidos (≤8 ms), mientras que los conmutadores mecánicos son más lentos (unos pocos milisegundos).

Vida útil: Número de ciclos de conmutación fiables. La mayoría de los interruptores ópticos admiten ≥100 millones de ciclos, lo que garantiza una larga durabilidad en entornos de uso intensivo.

Rango de temperatura: Los conmutadores ópticos funcionan de manera confiable en temperaturas de -40 °C a 85 °C (almacenamiento y funcionamiento), lo que los hace adecuados para implementaciones tanto en interiores (centros de datos) como en exteriores (torres de telecomunicaciones).

Interfaces de control: Muchos conmutadores incluyen puertos RS232 o USB para control remoto, lo que permite la integración con sistemas de gestión de red para configuración y monitoreo automatizados.

Aplicaciones de los interruptores ópticos

La versatilidad de los conmutadores ópticos los convierte en un elemento básico en diversas industrias, donde abordan desafíos de red únicos y permiten soluciones innovadoras.

Redes de telecomunicaciones

En los sistemas de telecomunicaciones, los conmutadores ópticos son fundamentales para la resiliencia y flexibilidad de la red:

Protección de anillo de fibra: Permiten el redireccionamiento automático de señales a un anillo de fibra de respaldo si el anillo principal falla, lo que garantiza un servicio ininterrumpido para los usuarios.

Multiplexores ópticos de adición y eliminación (OADM): los conmutadores ópticos se integran con los OADM para agregar o eliminar canales de longitud de onda específicos de una señal WDM (multiplexación por división de longitud de onda), lo que admite la gestión dinámica del ancho de banda en redes de larga distancia.

Reconfiguración de la red troncal: los conmutadores ópticos MEMS facilitan la reconfiguración rápida de las redes troncales de telecomunicaciones para adaptarse a patrones de tráfico cambiantes, como picos de datos en horas pico.

Centros de datos

Los centros de datos dependen de conmutadores ópticos para optimizar el ancho de banda y reducir la latencia:

Interconexiones de alta densidad: los conmutadores ópticos MEMS o de estado sólido admiten altas densidades de puertos (por ejemplo, 1x32), lo que permite una conectividad eficiente entre servidores, dispositivos de almacenamiento y enrutadores.

Prueba y medición: Los conmutadores ópticos mecánicos se utilizan en las pruebas de centros de datos para enrutar señales de prueba a múltiples enlaces de fibra, lo que simplifica el diagnóstico y el control de calidad.

Asignación dinámica de ancho de banda: los conmutadores ópticos ajustan la asignación de ancho de banda en tiempo real, lo que garantiza que las aplicaciones críticas (por ejemplo, computación en la nube) reciban recursos suficientes durante los picos de demanda.

Sistemas industriales y de detección

En entornos industriales, los interruptores ópticos resisten condiciones adversas y al mismo tiempo garantizan un enrutamiento de señal confiable:

Detección industrial: Los interruptores ópticos de estado sólido o PM conectan sensores (por ejemplo, de temperatura, presión) para controlar sistemas en fábricas o refinerías de petróleo, donde la vibración y las temperaturas extremas son comunes.

Aeroespacial y defensa: Los conmutadores ópticos PM se utilizan en sistemas de comunicación aviónica o por satélite, donde la preservación de la polarización y una alta confiabilidad son esenciales.

Prueba y medición

Los interruptores ópticos son fundamentales en las pruebas de laboratorio y de campo:

Diagnóstico de red: Envían señales de prueba a diferentes segmentos de fibra, lo que permite a los técnicos identificar fallas (por ejemplo, roturas de fibra o pérdidas de empalmes) de manera eficiente.

Pruebas de fabricación: Los conmutadores ópticos montados en rack admiten pruebas de gran volumen de componentes de fibra óptica (por ejemplo, transceptores o cables) durante la producción, lo que garantiza una calidad constante.

Conclusión

Los conmutadores ópticos son componentes indispensables de las redes ópticas modernas, ya que permiten un enrutamiento preciso de señales, una reconfiguración dinámica y una mayor fiabilidad. Sus diversos tipos —desde mecánicos hasta MEMS, monomodo y PM— se adaptan a cualquier aplicación, desde redes troncales de telecomunicaciones hasta sensores industriales. Al comprender sus especificaciones clave (pérdida de inserción, tiempo de conmutación, rango de temperatura) y adaptarlas a las necesidades de la red, los profesionales pueden construir sistemas eficientes y escalables que satisfagan las demandas del 5G, la nube y el IoT. A medida que las redes ópticas siguen evolucionando, los conmutadores ópticos se mantendrán a la vanguardia, impulsando la innovación y posibilitando la próxima generación de comunicaciones de alta velocidad y baja latencia.
