¿Qué es la fibra de mantenimiento de polarización? Una guía técnica completa.

La fibra de mantenimiento de polarización (PMF) es una fibra óptica monomodo especializada diseñada para estabilizar el estado de polarización lineal de la luz durante la transmisión a larga distancia y suprimir las fluctuaciones aleatorias de polarización y la diafonía entre modos. A diferencia de las fibras de telecomunicaciones convencionales, optimizadas exclusivamente para la transmisión de señales con bajas pérdidas, la PMF presenta una geometría asimétrica y estructuras de tensión interna diseñadas para introducir una birrefringencia uniforme y controlada a lo largo de toda su longitud. Este diseño contrarresta la distorsión aleatoria de la polarización causada por imperfecciones de fabricación y perturbaciones ambientales externas, lo que convierte a la PMF en un componente esencial para la comunicación óptica coherente, los láseres de fibra, los sensores de fibra óptica de alta precisión, la óptica cuántica y los sistemas de medición de precisión. Esta guía profundiza en los principios fundamentales, la clasificación, los parámetros ópticos clave, las características de rendimiento, las especificaciones técnicas y las aplicaciones industriales de la fibra de mantenimiento de polarización.

Fundamentos de la polarización óptica

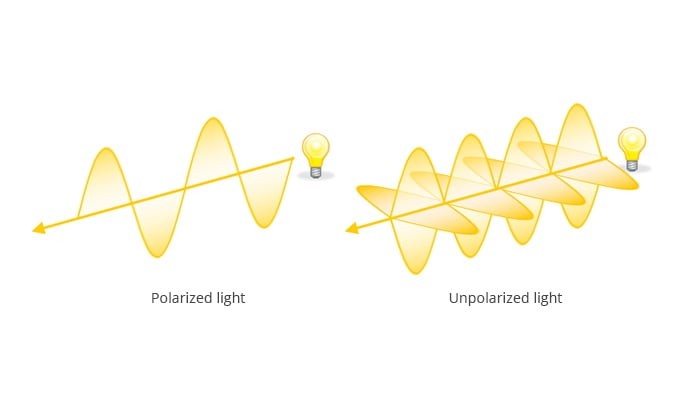

La luz se propaga como una onda electromagnética transversal, con campos eléctricos y magnéticos que oscilan perpendicularmente a la dirección de propagación. La polarización describe la orientación y la variación de amplitud del vector del campo eléctrico, y constituye el concepto fundamental para comprender los mecanismos de funcionamiento de los campos magnéticos permanentes.

● Luz no polarizada : El campo eléctrico vibra aleatoriamente en múltiples direcciones transversales. La luz solar natural y las fuentes de luz de banda ancha convencionales suelen emitir luz no polarizada sin una orientación de polarización fija.

● Luz polarizada linealmente : El campo eléctrico oscila a lo largo de un único plano transversal fijo. Este estado de polarización estable y predecible es la entrada ideal para el funcionamiento de la fibra de mantenimiento de polarización (PMF) y es indispensable para sistemas ópticos de alta precisión.

En una fibra monomodo ideal con núcleo perfectamente circular, dos modos de polarización ortogonales se propagan con características idénticas y sin distorsión de polarización. Sin embargo, las fibras ópticas prácticas siempre sufren degradación de la polarización debido a imperfecciones inherentes, lo que genera la necesidad de un núcleo que mantenga la polarización.

Limitaciones de la fibra monomodo convencional

En teoría, una fibra de núcleo circular perfectamente simétrica presenta birrefringencia nula y una transmisión de polarización estable. En la práctica, dos factores principales inducen birrefringencia aleatoria : irregularidades de fabricación, como la excentricidad del núcleo, la asimetría de la sección transversal y las inhomogeneidades de la preforma; y perturbaciones externas, como la flexión de la fibra, la tensión, la compresión, las fluctuaciones de temperatura y las vibraciones mecánicas.

La birrefringencia aleatoria genera velocidades de propagación diferenciales entre los dos modos de polarización ortogonales, lo que produce diafonía de polarización (acoplamiento de potencia aleatorio entre estados de polarización). Esto conlleva una distorsión de polarización variable en el tiempo y dispersión del modo de polarización (PMD), lo que degrada la fidelidad de la señal, limita el ancho de banda de transmisión y reduce la precisión de las mediciones en sistemas coherentes y de detección. Las fibras convencionales no son aptas para aplicaciones ópticas de alta precisión sensibles a la polarización.

Principio de funcionamiento de la fibra de mantenimiento de polarización

La fibra multimodo (PMF) no elimina la birrefringencia; introduce activamente una birrefringencia intrínseca uniforme, determinista y de alta magnitud a lo largo de toda la fibra para suprimir la birrefringencia aleatoria y el acoplamiento de polarización parasitaria. El mecanismo de funcionamiento principal se basa en el establecimiento de dos ejes principales de polarización ortogonales con constantes de propagación, velocidades de fase e índices de refracción distintos.

Esta diferenciación estructural maximiza el aislamiento de modos y minimiza el acoplamiento de potencia aleatorio entre estados de polarización. Cuando la luz de entrada polarizada linealmente se alinea con precisión con el eje rápido o el eje lento, casi toda la potencia óptica se concentra en un único modo de polarización, lo que proporciona una transmisión de polarización estable a largo plazo.

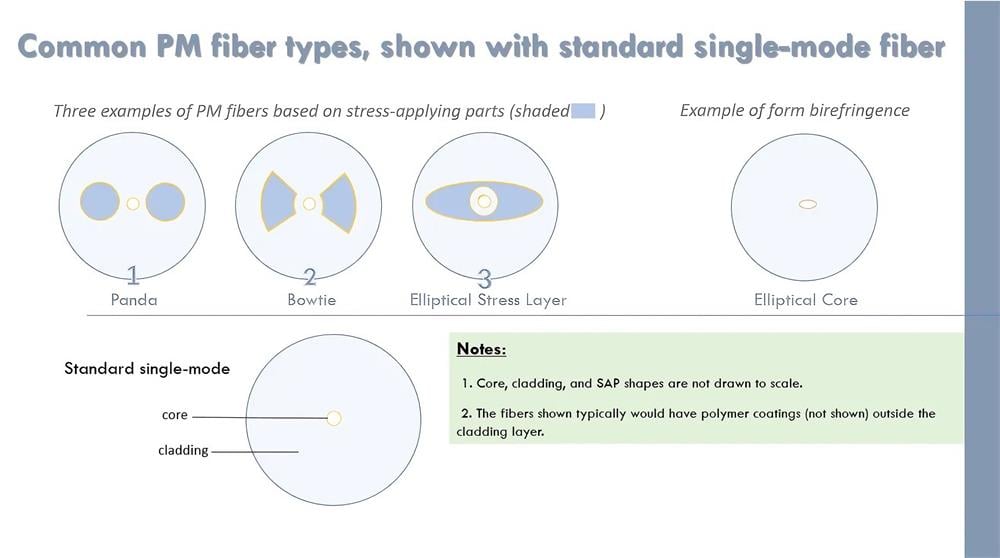

Fibra PM frente a fibra monomodo estándar

La siguiente comparación aclara las diferencias estructurales y de rendimiento entre la fibra multimodo (PMF) y la fibra monomodo convencional, definiendo sus respectivos límites de aplicación:

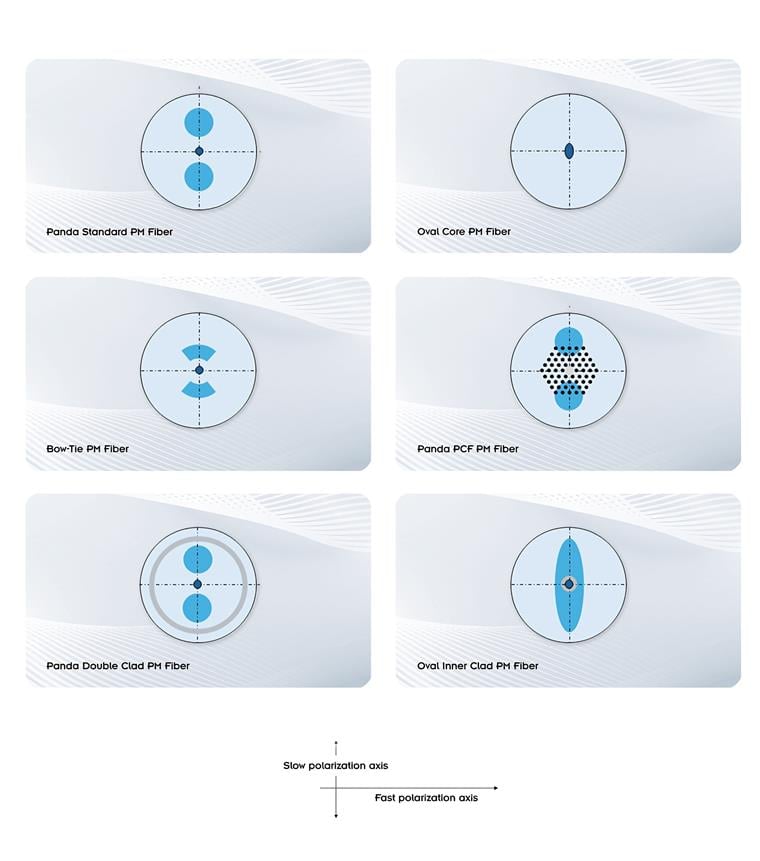

Clasificación PMF y mecanismos de birrefringencia

Las fibras de mantenimiento de polarización se clasifican en dos tipos fundamentales según la generación de birrefringencia: birrefringencia de forma y birrefringencia inducida por tensión. Las fibras de mantenimiento de polarización inducidas por tensión ofrecen una birrefringencia y una estabilidad de polarización superiores, predominando en aplicaciones comerciales e industriales.

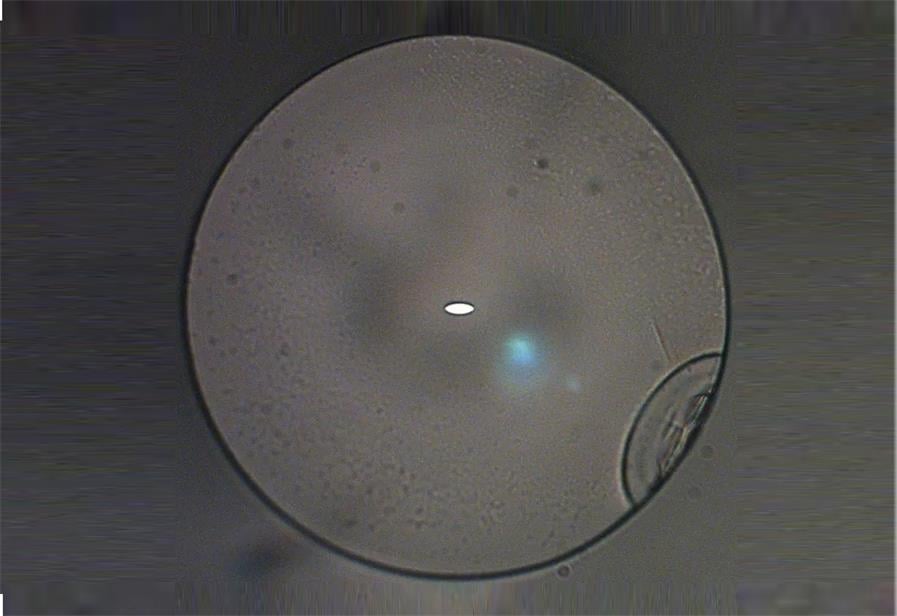

Birrefringencia de forma

La birrefringencia de forma se origina a partir de la geometría asimétrica de la guía de ondas mediante efectos electromagnéticos vectoriales, sin necesidad de estructuras de tensión internas. La implementación más común es la fibra multimodo de núcleo elíptico , que rompe la simetría circular con una sección transversal de núcleo elíptica. Este perfil de índice de refracción asimétrico genera diferencias de propagación consistentes entre los modos de polarización ortogonales.

La fibra birrefringente de forma presenta una excelente estabilidad térmica y un pulido sencillo de la superficie frontal gracias a la ausencia de regiones de tensión dopadas. Sin embargo, ofrece una birrefringencia relativamente débil y una capacidad limitada de retención de polarización, lo que restringe su uso a aplicaciones especializadas de baja exigencia.

Birrefringencia inducida por estrés

La birrefringencia inducida por tensión es la solución comercial más utilizada, ya que genera una alta birrefringencia mediante tensión termomecánica. Las piezas que aplican tensión (SAP, por sus siglas en inglés) con coeficientes de expansión térmica diferentes se incrustan simétricamente en el revestimiento. Durante el estirado y enfriamiento de la fibra, la contracción térmica diferencial crea una tensión residual asimétrica permanente en la región central, modificando los índices de refracción locales y produciendo una birrefringencia fuerte y estable. A continuación se enumeran tres tipos principales:

● PANDA PMF : Su nombre se debe a la geometría de su sección transversal, similar a la del ojo de un panda, con dos varillas de tensión cilíndricas simétricas dopadas con boro. La fibra PANDA (que mantiene la polarización y reduce la absorción) ofrece una uniformidad estructural excepcional, una birrefringencia estable y una capacidad de fabricación escalable, lo que permite obtener longitudes de fibra continua de hasta cientos de kilómetros. Su principal inconveniente es la sensibilidad moderada a la temperatura debido a las grandes regiones de tensión. Es la opción estándar para giroscopios de fibra óptica y sistemas sensibles a la polarización de uso general.

● Fibra multimodo tipo pajarita (PMF) : Fabricada mediante deposición química de vapor modificada (MCVD) con regiones de tensión en forma de cuña situadas cerca del núcleo de la fibra. La PMF tipo pajarita ofrece la mayor birrefringencia y un aislamiento de polarización superior entre las PMF comerciales. Su desventaja radica en un control geométrico complejo, dimensiones de preforma limitadas y mayores costes de producción, lo que la hace adecuada exclusivamente para aplicaciones de detección interferométrica de ultra alta precisión.

● Capa de tensión elíptica PMF : Se fabrica aplanando mecánicamente preformas circulares antes del estirado, transformando capas anulares dopadas con boro en estructuras de tensión elípticas. Este tipo ofrece una estabilidad mecánica equilibrada, pero implica procesos de mecanizado complejos, lo que limita su adopción comercial y solo se aplica en nichos especializados.

Comparación del rendimiento de los distintos tipos de PMF

Parámetros ópticos clave de la fibra multimodo (PMF)

El rendimiento de la fibra multimodo (PMF) se define mediante parámetros ópticos estandarizados que guían la selección, las pruebas y la integración del sistema. Las definiciones físicas, las fórmulas y los criterios de ingeniería se detallan a continuación.

Birrefringencia modal (Bm)

La birrefringencia modal cuantifica la diferencia de la constante de propagación (Δβ) entre dos modos de polarización ortogonales. Se adopta un parámetro normalizado adimensional para una caracterización universal:

Donde Δβ = diferencia de la constante de propagación, k₀ = número de onda en el espacio libre, λ₀ = longitud de onda de funcionamiento en el vacío.

Una mayor birrefringencia modal mejora el aislamiento de los modos de polarización y suprime la diafonía aleatoria. Las fibras de mantenimiento de polarización comerciales suelen presentar una Bm superior a 10⁻⁴, órdenes de magnitud mayor que la fibra monomodo convencional (≈10⁻⁶).

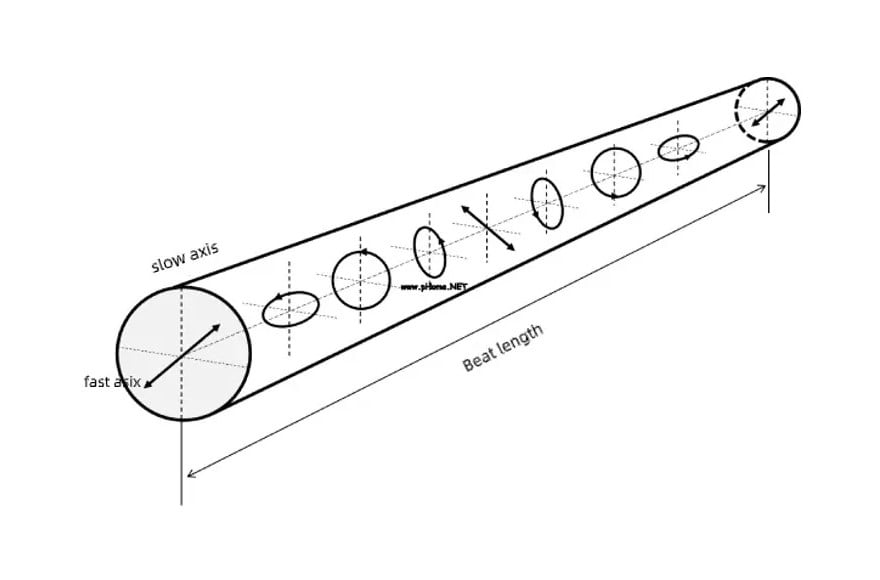

Duración del compás (LB)

La longitud de batido es la longitud de fibra necesaria para que dos modos de polarización ortogonales acumulen una diferencia de fase de 2π, lo que representa la periodicidad espacial de la evolución del estado de polarización.

La longitud de batido es inversamente proporcional a la birrefringencia: una menor longitud de batido corresponde a una mayor birrefringencia, una mejor separación de modos y una mayor estabilidad de polarización. Las fibras de mantenimiento de polarización (PMF) de giroscopio de alta calidad suelen tener una longitud de batido de aproximadamente 2 mm, mientras que las PMF comerciales de uso general varían desde varios milímetros hasta centímetros. La longitud de batido depende de la longitud de onda y debe especificarse en función de la longitud de onda de funcionamiento.

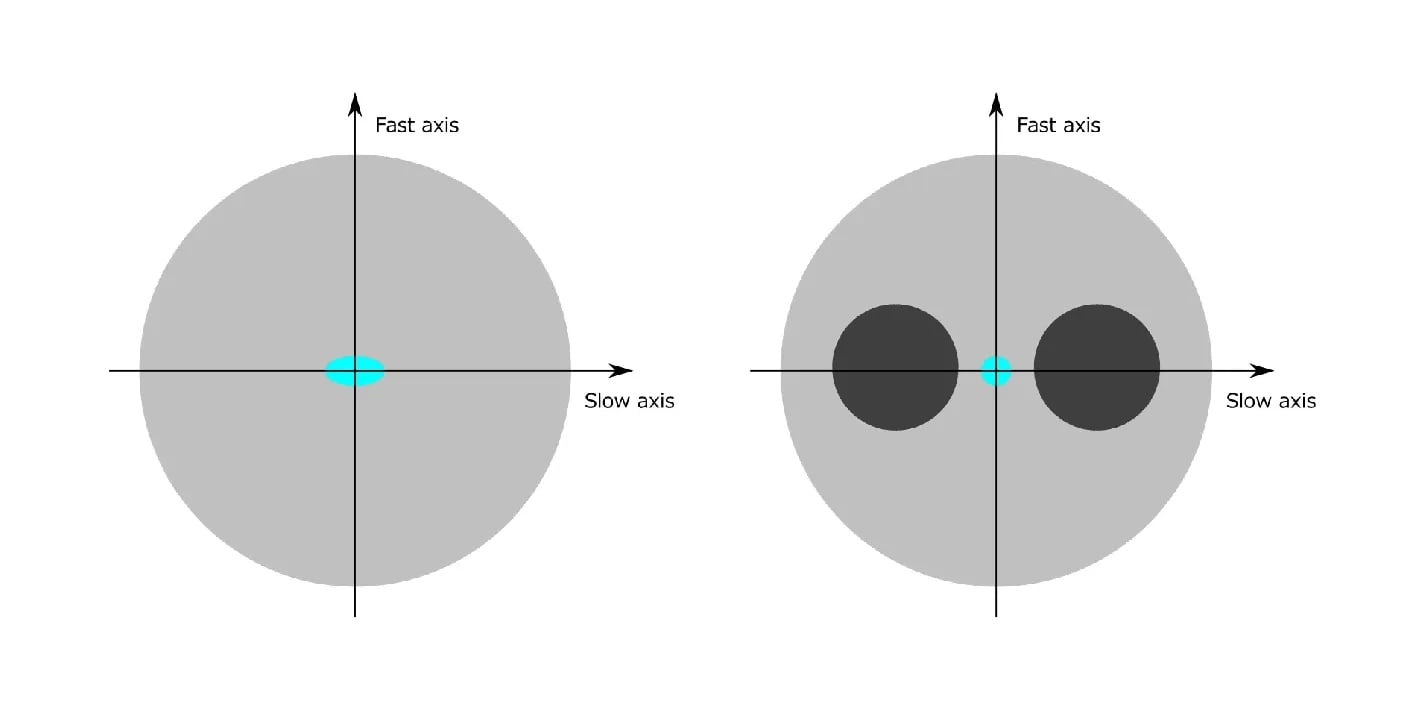

Eje rápido y eje lento

La asimetría del índice de refracción en el PMF crea dos ejes de polarización ortogonales con velocidades de fase distintas:

● Eje lento : Presenta un índice de refracción efectivo más alto y una constante de propagación mayor, lo que resulta en una velocidad de fase más lenta. Este eje proporciona una mayor confinación del modo y una robustez superior frente a perturbaciones por flexión, temperatura y vibración, sirviendo como eje de trabajo principal en sistemas de precisión.

● Eje rápido : Presenta un índice de refracción efectivo menor y una constante de propagación más pequeña, lo que permite una mayor velocidad de fase. Su rendimiento antiinterferencias es menor y generalmente se utiliza como eje auxiliar secundario.

Los ejes rápido y lento son permanentemente ortogonales y están fijados estructuralmente, siendo identificables mediante la geometría de la sección transversal de la fibra.

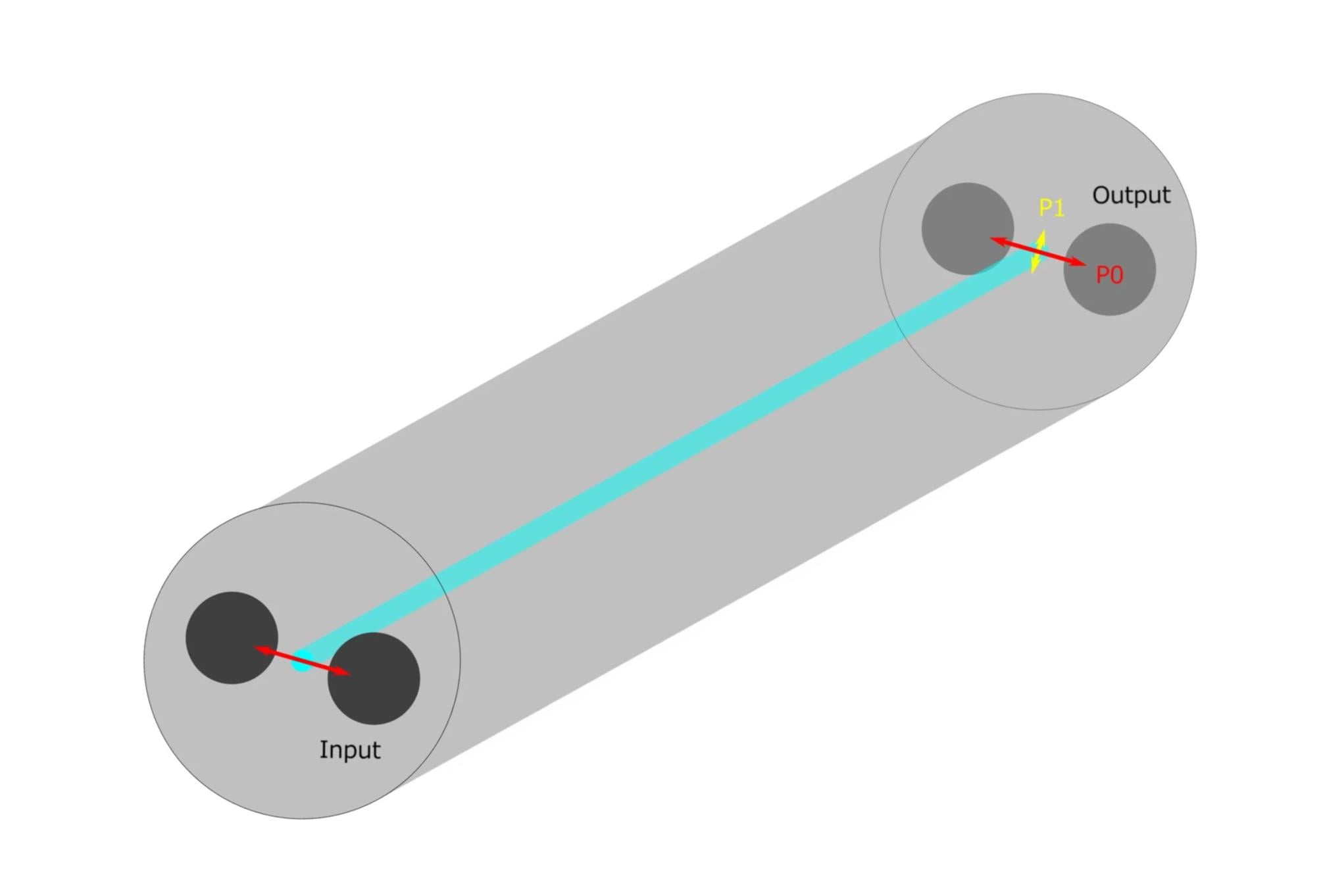

Diafonía de polarización

La diafonía de polarización caracteriza la fuga de potencia no deseada entre ejes de polarización ortogonales, lo que indica directamente una degradación de la polarización. Se prueba emitiendo luz polarizada alineada con un eje principal y midiendo la potencia fugada en el eje ortogonal:

Donde P₀ = potencia de salida de polarización principal, P₁ = potencia de diafonía filtrada. Valores de diafonía más bajos representan un mejor aislamiento de polarización.

Relación de extinción de polarización (PER/ER)

PER es la métrica definitiva para evaluar la pureza de polarización de PMF, definida como la relación de potencia entre el componente de polarización dominante y el componente de fuga ortogonal:

Donde Pmax es la potencia máxima de la luz polarizada en el eje principal; Pmin es la potencia mínima de la luz de fuga en el eje ortogonal. Valores de PER más altos indican una polarización de salida más pura y un mejor mantenimiento de la polarización. Las fibras ópticas de mantenimiento de polarización (PMF) comerciales estándar ofrecen un PER superior a 20 dB, mientras que las PMF de alta precisión superan los 30 dB.

Distinción : La longitud de batido describe la evolución periódica de la polarización; PER describe la pureza de polarización final después de la transmisión.

Parámetro de mantenimiento de polarización (parámetro H)

El parámetro H define la relación de extinción de polarización por unidad de longitud , evaluando la uniformidad de la polarización longitudinal y la estabilidad a larga distancia. Se mide mediante pruebas de diafonía estandarizadas y se especifica a una longitud de onda de funcionamiento calibrada, lo cual es fundamental para aplicaciones de fibra multimodo a escala kilométrica.

Especificaciones de instalación y funcionamiento de PM Fiber Engineering

El rendimiento del sistema PMF depende en gran medida de un ensamblaje de alta precisión. El requisito fundamental es una alineación precisa del eje principal ; una ligera desalineación angular aumentará significativamente la diafonía y degradará la relación de extinción.

● Requisitos de terminación : Las varillas de tensión de fibra o la orientación del núcleo elíptico deben estar alineadas con precisión con las características de alineación del conector para eliminar el desplazamiento angular.

● Requisitos de empalme : El empalme de fibras multimodo (PMF) exige una alineación espacial 3D precisa y una coincidencia del eje de rotación para evitar la pérdida de polarización y la distorsión de la señal.

● Requisitos de uniformidad : La orientación de referencia de la polarización de la cara final debe ser coherente con los ejes principales de la sección transversal para garantizar un rendimiento de polarización continuo a lo largo de toda la longitud de la fibra.

Aplicaciones principales de PMF

Gracias a su excelente estabilidad de polarización, la fibra multimodo (PMF) se utiliza ampliamente en sistemas ópticos de alta gama sensibles a la polarización:

● Comunicaciones ópticas coherentes : Elimina la distorsión de la señal inducida por la polarización, mejorando la relación señal-ruido y extendiendo la distancia de transmisión para sistemas coherentes de alta velocidad.

● Láseres de fibra : Estabiliza el estado de polarización de salida, lo que garantiza una distribución de potencia, una calidad de modo y una pureza de polarización uniformes para sistemas láser industriales y científicos.

● Sensores de fibra de alta precisión : Permiten mediciones ultrasensibles para giroscopios, acelerómetros, hidrófonos y sensores de vibración de fibra óptica, que se utilizan en sistemas aeroespaciales, de defensa y de detección en aguas profundas.

● Metrología de precisión y óptica cuántica : Admite interferómetros, detección de polarización y sistemas de comunicación cuántica para garantizar la precisión de la medición y la estabilidad de la trayectoria óptica.

● Dispositivos ópticos médicos : Se aplican en la tomografía de coherencia óptica (OCT) y en sistemas de imágenes biomédicas para mejorar la resolución y la precisión de detección.

Soluciones de gestión de proyectos de FiberMart

Fibermart ofrece una amplia selección de componentes ópticos con mantenimiento de polarización, incluyendo latiguillos de fibra, divisores ópticos, circuladores y conmutadores. Los productos se fabrican conforme a los estándares líderes del sector, cumpliendo con las certificaciones ISO9001:2015 e ISO14001:2015, y gozan de un amplio reconocimiento entre clientes de todo el mundo.

● Fibra óptica con mantenimiento de polarización

● Cable de mantenimiento de polarización

● Fibra de mantenimiento de polarización

Resumen

La fibra de mantenimiento de polarización (PMF) resuelve la inestabilidad de polarización aleatoria inherente a las fibras ópticas convencionales mediante una asimetría geométrica diseñada y una tensión interna controlada, lo que proporciona una birrefringencia estable y de alta resistencia. El rendimiento de la PMF se define cuantitativamente por la magnitud de la birrefringencia, la longitud de batido, la diafonía de polarización y la relación de extinción. Las diferentes estructuras de PMF ofrecen ventajas e inconvenientes en cuanto a escalabilidad de fabricación, estabilidad térmica y aislamiento de polarización, abarcando escenarios de comunicación general y detección de ultraprecisión.

Como componente fundamental de los sistemas ópticos controlados por polarización, la fibra de mantenimiento de polarización (PMF) es indispensable para la comunicación coherente, la tecnología láser, la metrología de precisión y la óptica cuántica. Con el continuo avance de la ingeniería óptica de precisión, el valor de aplicación y la importancia técnica de la PMF seguirán aumentando.

Preguntas frecuentes (FAQ)

¿Elimina el PMF la birrefringencia?

No. El PMF suprime la birrefringencia parásita aleatoria mediante la introducción de una birrefringencia intrínseca uniforme y controlada. La birrefringencia alta y estable es el mecanismo fundamental que permite el mantenimiento de la polarización.

¿Se pueden usar indistintamente el eje rápido y el eje lento?

No. El eje lento proporciona una excelente confinación del modo y capacidad antiinterferencias, y es el eje de trabajo estándar. El eje rápido ofrece menor estabilidad y solo es aceptable para aplicaciones de baja precisión. Los sistemas de alta precisión utilizan exclusivamente la transmisión por eje lento.

¿Una menor duración del pulso representa un mejor rendimiento en PMF?

Sí, en condiciones de funcionamiento estándar. Una longitud de batido más corta indica una birrefringencia más intensa, un mayor aislamiento de modos y una mejor resistencia a las perturbaciones externas, lo que proporciona un rendimiento de polarización más estable para aplicaciones de precisión.

¿Son intercambiables la fibra multimodo (PMF) y la fibra monomodo estándar?

No. La fibra estándar carece de ejes de polarización fijos y no puede mantener la transmisión polarizada. La fibra multimodo requiere una alineación de polarización de alta precisión y no puede reemplazar a la fibra convencional para la comunicación general de datos, ni viceversa.

¿Cuáles son los tipos de PMF más utilizados en la industria?

Tres tipos principales de fibras ópticas de modo de polarización (PMF) dominan el uso industrial: la fibra PANDA para aplicaciones universales, compatibilidad con la producción en masa y sistemas giroscópicos de fibra; la fibra Bow-Tie para birrefringencia ultraalta e interferometría de alta precisión; y la fibra de núcleo elíptico para una estabilidad térmica superior en condiciones de trabajo especiales y a bajas temperaturas. Otros tipos son específicos para aplicaciones personalizadas y rara vez se utilizan en ingeniería general.

¿Cuáles son las longitudes de onda de funcionamiento estándar para PMF?

Las bandas de longitud de onda industriales comunes de las fibras ópticas de mantenimiento de polarización (PMF) abarcan tres rangos: banda visible (488 nm, 633 nm, 650 nm) para experimentos de precisión en laboratorio; banda de infrarrojo cercano (780 nm, 850 nm, 980 nm) para láseres de fibra y detección de corto alcance; banda de telecomunicaciones (1310 nm, 1550 nm) para comunicación coherente de larga distancia y giroscopios de fibra. Las longitudes de onda ultravioleta e infrarroja lejana son bandas especiales personalizadas.
