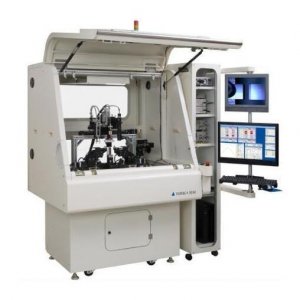

Sistema de Alineación Optica
Las etapas de alineación de guías de ondas de fibra Fibermart son etapas motorizadas de posicionamiento dual de 6 ejes que brindan control de software de flujo de trabajo de PC, movimiento continuo con resolución de micrones o submicrones y estabilidad a largo plazo, y funcionan para acoplamiento de fibra a chip, acoplamiento de unidad de matriz de fibra FAU a chip o acoplamiento de matriz de fibra a guía de ondas, que son las propiedades mecánicas requeridas para acoplar la luz de las fibras ópticas a las guías de ondas u otros componentes de fibra óptica como PIC o paquetes de chips.
Fibermart ofrece diversos sistemas de alineación de guías de onda de fibra óptica, incluyendo sistemas de alineación manual, sistemas de alineación semiautomáticos y sistemas de alineación totalmente automatizados de 12 ejes para líneas de producción de talleres de fibra óptica o laboratorios de investigación. Con componentes como la pieza central de movimiento, fijaciones mecánicas (con sensor táctil ), sistema de visión, software de control de flujo de trabajo, medidor de potencia, fuente de luz, sistema de curado UV, dispensador de epoxi , mesa antivibratoria, etc., nuestros sistemas de alineación de fibra a guía de onda utilizan tornillos de mariposa para el posicionamiento manual con resolución micrométrica o utilizan software de flujo de trabajo para PC controlado por motor paso a paso para completar el acoplamiento de la fibra/FA a las guías de onda. Para el posicionamiento nanométrico, nuestras etapas totalmente automáticas están disponibles con actuadores micrométricos diferenciales o de motor paso a paso, y también con acoplamiento de bucle cerrado para la alineación automática.
IntroducciónLas etapas de alineación de guías de onda de fibra de Fibermart representan la cumbre de los sistemas opto-mecánicos de precisión, diseñados para la exigente tarea de acoplar luz entre fibras ópticas y circuitos integrados fotónicos (PIC) o guías de onda. Estos sofisticados sistemas, que abarcan desde configuraciones manuales hasta plataformas de 12 ejes totalmente automatizadas, proporcionan la resolución submicrónica y la estabilidad a largo plazo esenciales para un acoplamiento de luz de alta eficiencia en producción e investigación. Con software de flujo de trabajo controlado por PC, sistemas de visión integrados y tecnología de amortiguación de vibraciones, son la solución definitiva para lograr una alineación óptima en aplicaciones de fibra a chip, de unidad de matriz de fibra (FAU) a chip y otras aplicaciones críticas de empaquetado fotónico.  Características
● Posicionamiento de precisión multieje con etapas manuales, motorizadas o piezoeléctricas que ofrecen hasta 12 ejes de control para una alineación compleja con múltiples grados de libertad.
● Resolución submicrónica a nanométrica que permite la alineación precisa requerida para un acoplamiento eficiente de guías de onda y fibra monomodo. ● Software de control de flujo de trabajo integrado que proporciona secuencias de alineación automatizadas y programables para protocolos de producción e investigación repetibles. ● Configuraciones integrales del sistema disponibles como sistemas de alineación manuales, semiautomatizados o completamente automatizados para adaptarse a las diferentes necesidades de rendimiento y precisión. ● Integración de procesos todo en uno que combina piezas de movimiento central, sistemas de visión, medidores de potencia, fuentes de luz, curado UV y dispensadores de epoxi en una configuración unificada. ● Sistemas de estabilidad avanzados con accesorios mecánicos rígidos, sensores táctiles y mesas de aislamiento de vibraciones activas para mantener la integridad de la alineación. Actuación y retroalimentación flexibles mediante tornillos de mariposa, motores paso a paso o micrómetros diferenciales con retroalimentación de circuito cerrado opcional para optimización automatizada. Principios
El principio fundamental de la alineación de guías de onda de fibra óptica es lograr la máxima transferencia de potencia óptica posicionando el núcleo de una fibra óptica en perfecta superposición espacial con el campo modal de una guía de onda o chip óptico. Esto requiere un movimiento con precisión micrométrica y submicrométrica en múltiples ejes lineales y rotacionales (X, Y, Z, θx, θy, θz) para corregir cualquier posible desalineación.
