À l'ère de la croissance exponentielle des données, où les centres de données, les réseaux métropolitains et les systèmes informatiques d'entreprise exigent une connectivité sans faille, le câble à 12 fibres optiques est devenu incontournable pour la transmission à haut débit et longue distance. Cependant, tout le potentiel des câbles à 12 fibres optiques ne peut être exploité qu'avec une infrastructure d'installation bien conçue, et plus précisément, une solution de montage en rack dédiée. Cette solution spécialisée ne se limite pas à l'organisation des câbles ; il s'agit d'un système stratégique qui garantit l'intégrité du signal, simplifie la maintenance et optimise l'espace dans les baies. Qu'elle soit déployée dans un centre de données à forte activité ou dans une salle réseau compacte, la solution de montage en rack pour câbles à 12 fibres optiques constitue l'épine dorsale d'une infrastructure fibre optique organisée et performante. Ce guide explore les composants essentiels, les principaux avantages et les bonnes pratiques de mise en œuvre d'une telle solution, aidant ainsi les administrateurs et les ingénieurs réseau à construire des systèmes robustes et évolutifs.
Objectif principal de la solution de montage de racks pour câbles à 12 fibres optiques
Avant d'aborder les détails de conception, il est essentiel de comprendre pourquoi une solution de montage en rack dédiée aux câbles à 12 fibres optiques est indispensable aux réseaux modernes. Contrairement aux câbles en cuivre traditionnels, les câbles à 12 fibres optiques sont composés de 12 brins monomodes fragiles (chacun doté d'un cœur de 9 microns) extrêmement sensibles aux contraintes physiques, telles que les coudes prononcés, les tensions excessives ou la contamination. Un câble à 12 fibres optiques mal installé peut subir des microfissures, une augmentation des pertes d'insertion ou des interférences de signal, autant de problèmes qui dégradent les performances du réseau et entraînent des interruptions de service coûteuses.
Une solution de montage en rack pour 12 câbles à fibres optiques répond à ces défis en fournissant un cadre structuré pour :
Fixez les câbles à 12 fibres de manière à maintenir leur rayon de courbure minimal (20D dynamique, 10D statique, conformément aux normes de l'industrie), évitant ainsi la perte de signal.
Organisez plusieurs câbles à 12 fibres dans un seul rack, réduisant ainsi l'encombrement et facilitant le repérage, l'inspection ou le remplacement des câbles lors de la maintenance.
Protégez les connecteurs de câble à 12 fibres de la poussière, de l'humidité ou des dommages accidentels – un point crucial pour préserver une faible réflectivité (en particulier pour les connecteurs polis APC) et garantir une transmission de données constante.
En bref, la solution de montage en rack pour 12 câbles à fibres optiques transforme un faisceau de 12 câbles à fibres optiques en un élément gérable et fiable du réseau, plutôt qu'en un point de défaillance potentiel.
Composants clés d'une solution de montage pour rack de câbles à 12 fibres optiques
Une solution robuste de montage en rack pour 12 câbles à fibres optiques repose sur quatre composants essentiels, conçus pour fonctionner de concert afin de supporter, d'organiser et de protéger ces câbles. Ces composants sont adaptés aux besoins spécifiques des câbles à 12 fibres optiques, alliant stockage haute densité et manipulation délicate.
Panneaux de brassage fibre optique montés en rack

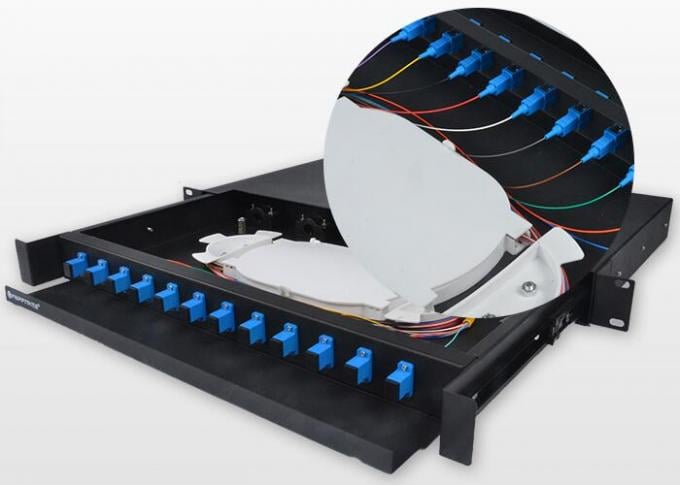

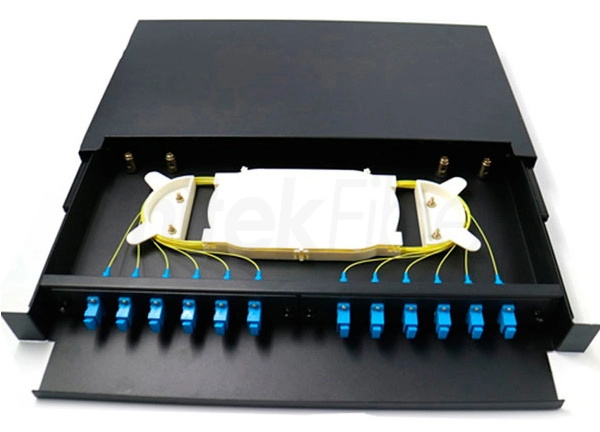

Le panneau de brassage est l'élément central de toute solution de montage en rack pour câbles fibre optique 12 pouces. Il offre un espace dédié au raccordement des câbles fibre optique 12 pouces, facilitant ainsi les interconnexions entre différents périphériques réseau (commutateurs, routeurs ou serveurs, par exemple). Pour les câbles fibre optique 12 pouces, les panneaux de brassage proposent généralement des configurations à 12 ou 24 ports (afin d'accueillir plusieurs câbles fibre optique 12 pouces) avec des connecteurs LC, SC ou FC, compatibles avec les types de connecteurs les plus courants.
Les panneaux de brassage de haute qualité pour montage en rack de câbles à 12 fibres optiques sont fabriqués en métal robuste (acier, par exemple) afin de résister aux vibrations du rack et d'assurer une stabilité à long terme. Ils intègrent également des systèmes de gestion des câbles, tels que des guides-câbles ou des points d'attache, pour maintenir les câbles à 12 fibres optiques alignés et éviter les courbures excessives. Certains panneaux de brassage sont même dotés de ports étiquetés ou de zones à code couleur, facilitant ainsi l'identification et le dépannage des câbles à 12 fibres optiques.
Bras et conduits de gestion des câbles

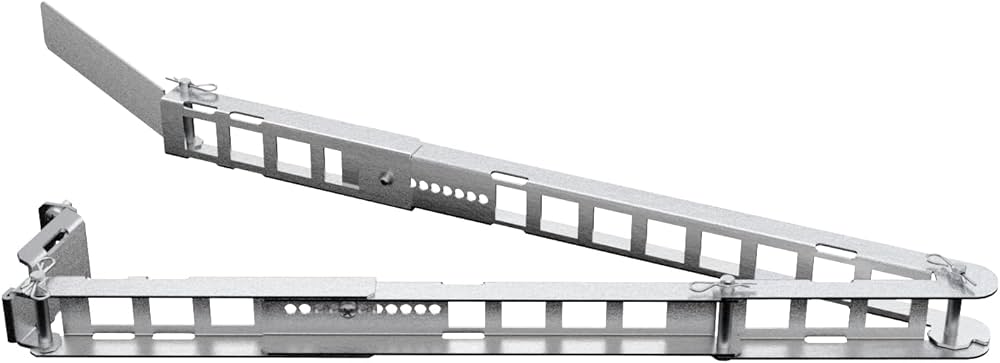

Les bras et goulottes de gestion des câbles sont essentiels pour préserver l'intégrité des câbles à fibre optique 12 pouces dans un environnement de baie dynamique (par exemple, lors du retrait de serveurs ou de commutateurs pour maintenance). Ces composants de la solution de montage en baie pour câbles à fibre optique 12 pouces servent de chemins flexibles, guidant les câbles du panneau de brassage jusqu'aux périphériques connectés sans les étirer ni les tordre.
Pour les câbles à 12 fibres optiques, les bras de gestion des câbles doivent présenter des bords lisses et arrondis afin d'éviter de rayer la gaine ou d'endommager les fibres internes. Les goulottes (souvent en plastique ignifugé, comme le LSZH) sont idéales pour acheminer plusieurs câbles à 12 fibres optiques verticalement ou horizontalement dans la baie, en les séparant des câbles en cuivre (afin de réduire les interférences électromagnétiques) et en maintenant un intérieur propre et organisé. L'association des bras et des goulottes garantit la protection des câbles à 12 fibres optiques, même en cas d'accès fréquent à la baie.
Boîtiers fibre optique montés en rack
Les armoires de brassage (également appelées « baies de brassage ») sont un élément essentiel des solutions de montage en baie pour câbles fibre optique 12 pouces, notamment dans les environnements où ces câbles nécessitent une protection renforcée, comme les baies extérieures, les sites industriels ou les centres de données poussiéreux. Ces armoires étanches et résistantes aux intempéries (ou à la poussière) se fixent directement sur la baie et abritent des panneaux de brassage, des plateaux d’épissure ou d’autres composants pour câbles fibre optique 12 pouces.
Pour les câbles à 12 fibres optiques, les boîtiers doivent offrir un espace interne suffisant pour accueillir les sections de dérivation (généralement de 0,9 mm ou 2,0 mm de diamètre extérieur) et les épissures (le cas échéant). Ils sont également équipés d'orifices d'entrée de câble munis de joints d'étanchéité afin d'empêcher toute infiltration d'humidité ou de débris, condition essentielle au bon fonctionnement des connecteurs (en particulier ceux polis UPC ou APC, sensibles à la contamination).
Attaches de câble et étiquettes

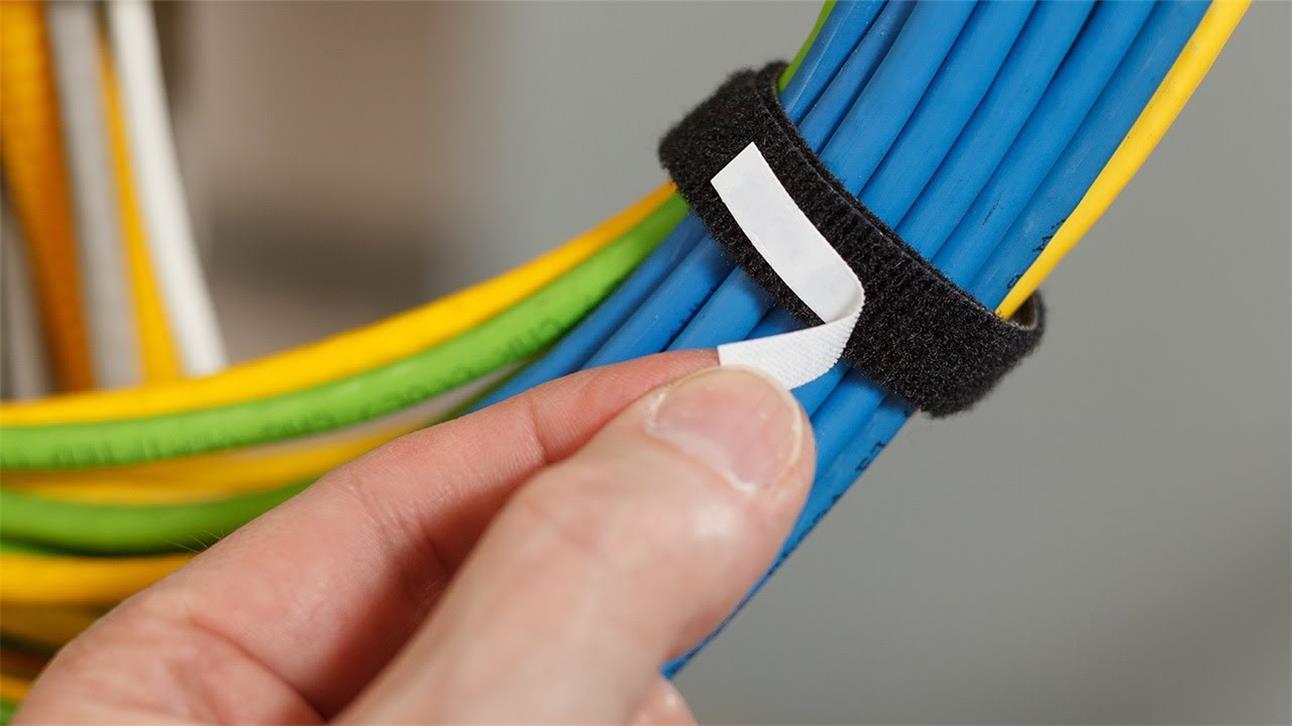

Bien que de petite taille, les colliers de serrage et les étiquettes sont indispensables au bon fonctionnement d'une baie de montage pour câbles à 12 fibres optiques. Les colliers de serrage (de préférence réutilisables et non abrasifs) fixent les câbles aux rails de la baie ou aux goulottes de câbles, évitant ainsi qu'ils ne s'affaissent ou ne s'emmêlent. Il est important de ne pas trop serrer les colliers : un serrage excessif risque de comprimer la gaine du câble et d'endommager les brins internes.
Les étiquettes permettent d'identifier facilement chaque câble à 12 fibres optiques. Pour une solution de montage en rack de câbles à 12 fibres optiques, les étiquettes doivent comporter des informations clés telles que l'origine du câble (par exemple, « Panneau de brassage 1, Port 5 »), sa destination (par exemple, « Baie serveur 3, Commutateur 2 ») et le nombre de fibres (12). Cela simplifie les opérations de maintenance, comme le dépannage ou le remplacement d'un câble à 12 fibres optiques défectueux, et réduit les risques d'erreur humaine lors des mises à niveau du réseau.
Meilleures pratiques pour la mise en œuvre d'une solution de montage de racks pour câbles à 12 fibres optiques
Pour optimiser l'efficacité d'une solution de montage en rack pour câbles à 12 fibres optiques, suivez ces bonnes pratiques, adaptées aux exigences spécifiques des câbles à 12 fibres optiques et des environnements de rack :

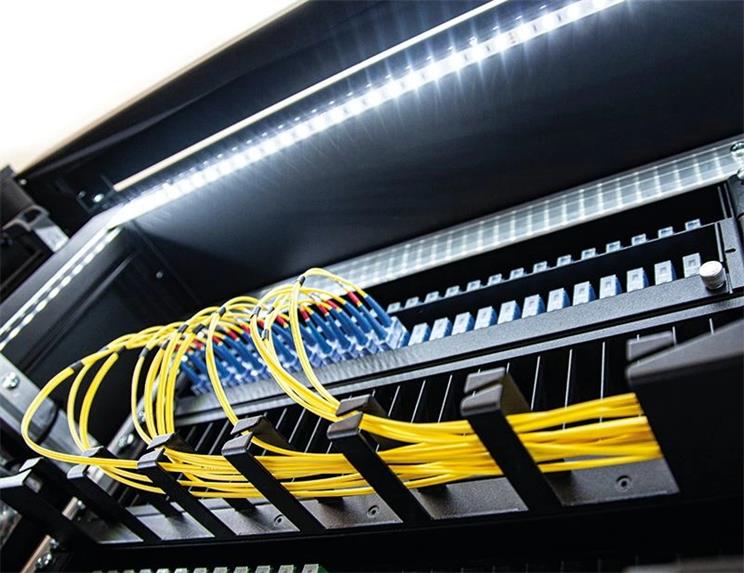

Privilégiez le rayon de courbure minimal : assurez-vous que les câbles à 12 fibres optiques montés en rack ne dépassent pas leur rayon de courbure minimal (20° dynamique, 10° statique). Utilisez des bras ou des goulottes de gestion des câbles avec des courbes prononcées pour éviter les coudes brusques, susceptibles de provoquer des microfissures et d’accroître l’atténuation.
Séparation des câbles à fibre optique et en cuivre : Dans la solution de montage en rack pour 12 câbles à fibre optique, acheminez ces derniers séparément des câbles Ethernet en cuivre. Les câbles en cuivre génèrent des interférences électromagnétiques (IEM) susceptibles de perturber les signaux lumineux dans les câbles à fibre optique. Même si la fibre optique est généralement résistante aux IEM, la proximité des câbles en cuivre peut engendrer des problèmes dans les racks haute densité.
Utilisez des capuchons de protection pour les connecteurs : lorsque les câbles à fibre optique 12 fibres ne sont pas connectés à des panneaux de brassage ou à des appareils, conservez les capuchons de protection sur leurs connecteurs. Cela empêche la poussière, la saleté ou l’humidité de contaminer l’extrémité du connecteur, une cause fréquente d’augmentation des pertes de retour dans les systèmes de câbles à fibre optique 12 fibres.
Prévoir l'évolutivité : concevoir la solution de montage en rack pour câbles à 12 fibres en prévoyant de l'espace supplémentaire (par exemple, des ports de panneau de brassage libres, des goulottes de câbles additionnelles) afin d'accueillir davantage de câbles à mesure que le réseau se développe. Ceci évite de devoir reconstruire l'ensemble de la solution lors de l'ajout de nouveaux équipements ou de l'augmentation de la bande passante.
Documentez l'agencement : créez un schéma détaillé de la solution de montage du rack pour les 12 câbles à fibres optiques, indiquant l'emplacement de chaque câble, son type de connecteur et son cheminement dans le rack. Cette documentation facilite la maintenance et permet aux nouveaux membres de l'équipe de se familiariser rapidement avec le système.
Résumé
Une solution de montage en rack pour 12 câbles à fibre optique, bien conçue, représente bien plus qu'un simple outil d'organisation : c'est un investissement crucial pour la fiabilité, l'efficacité et l'évolutivité du réseau. En fournissant une structure permettant de supporter, protéger et organiser 12 câbles à fibre optique, cette solution garantit leur pleine capacité : bande passante élevée, faible perte de signal et transmission longue distance. Que ce soit dans un centre de données hébergeant des services cloud ou dans un réseau d'entreprise assurant les opérations quotidiennes, la solution de montage en rack pour 12 câbles à fibre optique transforme une infrastructure fibre complexe en un atout gérable et pérenne.
À mesure que les réseaux évoluent et que les exigences envers les câbles à fibre optique 12 fibres augmentent, l'importance d'une solution de montage en rack robuste ne fera que croître. En suivant les composants et les bonnes pratiques décrits dans ce guide, les professionnels des réseaux peuvent concevoir une solution de montage en rack pour câbles à fibre optique 12 fibres qui répond aux besoins actuels et s'adapte aux défis de demain.
