Multiplexeurs Optiques

Le multiplexeur optique est très apprécié des opérateurs de télécommunications et convient aux opérateurs de communication, aux gouvernements et à d'autres types d'entités. Il s'agit de l'un des équipements de transmission les plus utilisés dans les réseaux de fibre optique point à point. Les multiplexeurs optiques typiques sont les multiplexeurs vidéo, données et audio, les multiplexeurs PDH. Les multiplexeurs optiques Fiber-Mart sont très faciles à gérer, accompagnés d'un système de gestion de réseau pour la configuration, le service, les performances, la sécurité et la gestion des pannes qui permettent un transport rentable et efficace.

Introduction

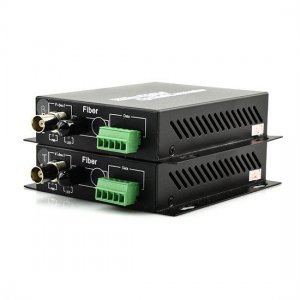

Le convertisseur vidéo optique Fibermart, souvent appelé « émetteur-récepteur vidéo optique » dans des secteurs comme la sécurité et la surveillance, est un appareil professionnel conçu pour la transmission longue distance et de haute qualité de signaux vidéo sur fibre optique. Sa fonction principale est de convertir les signaux électriques (tels que SDI, HDMI ou vidéo composite analogique) provenant de caméras ou d'autres sources vidéo en signaux optiques pour la transmission par câble à fibre optique, puis de les reconvertir en signaux électriques à la réception.

Avec les progrès de la technologie vidéo vers l'ultra-haute définition 4K/8K et l'augmentation des exigences en matière de stabilité et de portée de transmission, les limites des câbles en cuivre traditionnels deviennent plus évidentes. Tirant parti des avantages considérables de la fibre optique — notamment son énorme bande passante, ses faibles pertes, son immunité aux interférences électromagnétiques et ses longues distances de transmission (atteignant des dizaines, voire des centaines de kilomètres) —, les convertisseurs vidéo optiques sont devenus indispensables dans les applications audiovisuelles haut de gamme. Parmi celles-ci figurent la diffusion professionnelle, la production cinématographique, la vidéosurveillance à grande échelle, la télémédecine et les infrastructures des villes intelligentes.

Caractéristiques

Principe

● .Composants du système : Un système complet se compose de trois parties : un émetteur (convertit les signaux électriques en signaux optiques), le support de fibre optique et un récepteur (convertit les signaux optiques en signaux électriques).

● Système de transmission analogique : À l’émetteur, le signal vidéo analogique d’entrée module une porteuse optique grâce à des techniques telles que la modulation de fréquence d’impulsions (PFM), où l’intensité lumineuse varie continûment avec l’amplitude du signal d’entrée. Le récepteur démodule ce signal pour récupérer la vidéo. Cette méthode est moins coûteuse, mais sa portée, son rapport signal/bruit et sa capacité de canal sont limités en raison de la non-linéarité de la source ; de plus, son immunité au bruit est relativement faible.

● Système de transmission numérique (technologie courante) : Il s’agit de la technologie dominante pour les applications haut de gamme actuelles. Le processus est le suivant :

● Émetteur : Le signal vidéo d’entrée subit un échantillonnage numérique à haute vitesse (par exemple, une quantification 8 ou 10 bits) et est encodé en un flux de données numériques. Cette impulsion électrique numérique pilote ensuite un laser (ou une LED) pour convertir les impulsions électriques en impulsions optiques correspondantes (« 1 » et « 0 »).

● Transmission par fibre optique : Le signal d'impulsion optique se propage dans la fibre avec de faibles pertes et à grande vitesse grâce au principe de la réflexion totale interne.

● Récepteur : Un photodétecteur (par exemple, une photodiode) reçoit les impulsions optiques et les reconvertit en faibles signaux électriques. Ces derniers sont ensuite amplifiés, remodelés, traités avec récupération d’horloge, puis décodés afin de reconstituer fidèlement le signal vidéo numérique original de haute qualité.

●.Digital systems, with their superior noise immunity, ease of signal regeneration, support for multiplexing, and long-distance capability, have become the standard in broadcast and professional surveillance fields.

Applications

● Professional Broadcast & Film Production

● Large-Scale Security & Smart Cities

● Distance Learning & Telemedicine

● Industrial & Defense

● High-End CATV & Display: Used in museums, science centers, corporate lobbies, and exhibition halls for long-distance, high-quality distribution and display of ultra-high definition video content.

Specifications
