Оптические Мультиплексоры

Оптический мультиплексор популярен среди операторов связи и подходит для бизнеса для операторов связи, правительства и различных организаций. Это одно из самых передающих устройств в оптоволоконной сети точка-точка. Типичные оптические мультиплексоры — это мультиплексоры видео, данных и аудио, мультиплексор PDH. Оптические мультиплексоры Fiber-Mart легко управляемы, они сопровождаются системой управления сетью для конфигурации, обслуживания, производительности, безопасности и управления неисправностями, что обеспечивает экономически эффективную и производительную транспортировку.

Введение

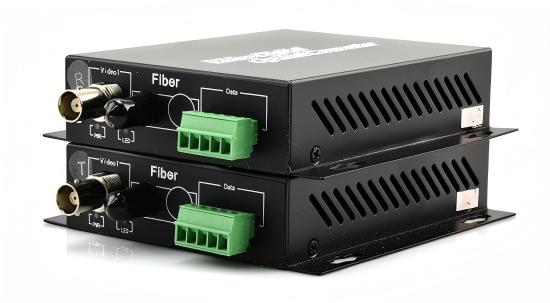

Оптический видеоконвертер Fibermart, часто называемый в таких отраслях, как безопасность и видеонаблюдение, «видеооптическим трансивером», — это профессиональное устройство, предназначенное для высококачественной передачи видеосигналов на большие расстояния по оптоволоконным каналам. Его основная функция заключается в преобразовании электрических сигналов (таких как SDI, HDMI или аналоговое композитное видео) от камер или других источников видеосигнала в оптические сигналы для передачи по оптоволоконному кабелю, а затем в обратном преобразовании их в электрические сигналы на приемном конце.

По мере развития видеотехнологий в направлении сверхвысокой четкости 4K/8K и роста требований к стабильности и дальности передачи, ограничения традиционных медных кабелей становятся все более очевидными. Используя значительные преимущества волоконной оптики, включая огромную пропускную способность, низкие потери, невосприимчивость к электромагнитным помехам и большие расстояния передачи (достигающие десятков или даже сотен километров), оптические видеоконвертеры стали незаменимыми в высококачественных аудиовизуальных приложениях. К ним относятся профессиональное вещание, кинопроизводство, крупномасштабное видеонаблюдение, телемедицина и инфраструктура «умных городов».

Функции

Принцип

● Компоненты системы: Полная система состоит из трех частей: передатчика (преобразует электрические сигналы в оптические), волоконно-оптической среды и приемника (преобразует оптические сигналы обратно в электрические).

● Аналоговая система передачи: На передатчике входной аналоговый видеосигнал модулирует оптическую несущую с использованием таких методов, как импульсно-частотная модуляция (PFM), при которой интенсивность света непрерывно изменяется в зависимости от амплитуды входного сигнала. Приемник демодулирует этот сигнал для восстановления видео. Этот метод является более дешевым, но имеет ограничения по дальности, соотношению сигнал/шум и пропускной способности канала из-за нелинейности источника, а также обладает относительно более слабой помехоустойчивостью.

● Цифровая система передачи данных (основная технология): Сегодня это доминирующая технология для высокотехнологичных приложений. Процесс выглядит следующим образом:

● Передатчик: Входной видеосигнал проходит высокоскоростную цифровую дискретизацию (например, 8-битное или 10-битное квантование) и кодируется в цифровой поток данных. Затем этот цифровой электрический импульс управляет лазером (или светодиодом), который преобразует электрические импульсы в соответствующие оптические импульсы («1» и «0»).

● Передача по волокну: Оптический импульсный сигнал распространяется по волокну с низкими потерями и высокой скоростью благодаря принципу полного внутреннего отражения.

● Приёмник: Фотодетектор (например, фотодиод) принимает оптические импульсы и преобразует их обратно в слабые электрические сигналы. Затем эти сигналы усиливаются, преобразуются, обрабатываются с восстановлением тактовой частоты и декодируются для точного восстановления исходного высококачественного цифрового видеосигнала.

● Цифровые системы, благодаря превосходной помехоустойчивости, простоте восстановления сигнала, поддержке мультиплексирования и возможности передачи на большие расстояния, стали стандартом в сфере телевещания и профессионального видеонаблюдения.

Приложения

●  Профессиональное теле- и кинопроизводство

●  Масштабная безопасность и умные города

●  Дистанционное обучение и телемедицина

●  Промышленность и оборона

●  Высококачественное кабельное телевидение и дисплеи: используется в музеях, научных центрах, корпоративных вестибюлях и выставочных залах для передачи и отображения видеоконтента сверхвысокой четкости на большие расстояния.

Технические характеристики
