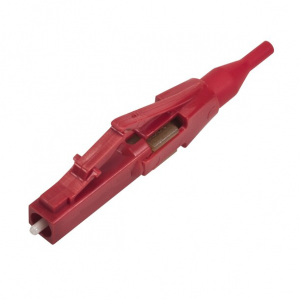

LC-разъем

Волоконно-оптический коннектор LC, предназначенный для дуплексных соединений LC. Для коннекторов LC UPC, LC APC, LC и LC Duplex требуется отверждаемая эпоксидная смола и обжим. LC — это компактный оптоволоконный коннектор, известный высокой плотностью портов. Он оснащен ферулой диаметром 1,25 мм, что вдвое меньше, чем у старых коннекторов SC. Он оснащен защелкивающимся механизмом Push-Pull для надежной и простой эксплуатации и чаще всего используется в дуплексной конфигурации для современного сетевого оборудования в центрах обработки данных и офисах, поддерживая как одномодовые, так и многомодовые волокна.

Введение

Эпоксидный LC-коннектор – это фундаментальный компонент, устанавливаемый в полевых условиях и предназначенный для создания постоянных высокопроизводительных оконечных соединений в дуплексных оптоволоконных системах. Разработанный на основе стандартного в отрасли интерфейса LC малого форм-фактора с ферулой 1,25 мм, этот коннектор является краеугольным камнем для достижения высокой плотности портов в современных сетях. Требуя отверждения эпоксидным клеем и механического обжима, он обеспечивает прочное и надежное оконцевание для полированных волокон UPC и APC, поддерживая одномодовые и многомодовые волокна. Он является важнейшим строительным блоком для создания дуплексных патч-кордов нестандартной длины и обеспечения постоянных соединений в центрах обработки данных и телекоммуникационной инфраструктуре.

Функции

● Оснащен стандартным керамическим наконечником 1,25 мм, что позволяет создавать высокоплотные соединения в коммутационных панелях и приемопередатчиках.

●  Для склеивания волокна внутри разъема используется прочный эпоксидный клей, обеспечивающий прочное, постоянное соединение с малыми потерями.

● Включает обжимную гильзу, которая при применении фиксирует силовой элемент кабеля (арамидную нить) на корпусе разъема, обеспечивая необходимую механическую прочность.

● Поддерживает как одномодовые (9/125 мкм), так и многомодовые (50/125 мкм, 62,5/125 мкм) типы волокон для универсального использования.

● Может собираться и полироваться по стандартам ультрафизического контакта (UPC) или углового физического контакта (APC) для удовлетворения определенных требований к оптическим возвратным потерям.

●  Разработаны и поставляются как часть системы для создания сбалансированных, с правильной полярностью дуплексных патч-кордов и пигтейлов LC.

● Оснащен надежной и простой в использовании защелкой LC для безопасного соединения и быстрой установки/извлечения в условиях высокой плотности.

Принципы

Этот разъем работает по принципу создания постоянного, точно выровненного интерфейса между оголенным оптоволокном и портом сетевого оборудования. Процесс начинается с инжекции быстротвердеющего эпоксидного клея в феррул разъема. Подготовленное, зачищенное волокно затем вставляется через разъем в феррул. После затвердевания эпоксидной смолы (часто ускоряемого с помощью печи отверждения) она прочно соединяет стекловолокно с керамическим феррулом. Выступающий конец волокна затем скалывается и полируется с помощью серии абразивных пленок с возрастающей степенью зернистости для создания идеально гладкого, плоского (UPC) или углового (APC) торца. Эта полированная поверхность обеспечивает оптимальный физический контакт с сопрягаемым адаптером, минимизируя обратное отражение и вносимые потери. Наконец, обжимной механизм разъема используется для закрепления силовых элементов кабеля, передавая растягивающую нагрузку от хрупкого стекловолокна и обеспечивая долговременную механическую надежность.

Приложения

● Полевая оконцовка оптических кабелей: используется техническими специалистами для создания коммутационных шнуров нестандартной длины или для оконцовки магистральных и горизонтальных кабелей зданий на месте.

● Высокоплотная коммутация в центрах обработки данных: создание надежных дуплексных коммутационных кабелей LC для соединения серверов, коммутаторов и устройств хранения данных в стойках с ограниченным пространством.

● Монтаж распределительных панелей оптоволокна: монтаж соединительных пигтейлов на соединительных лотках внутри оптоволоконных корпусов и коммутационных панелей в телекоммуникационных помещениях.

● Комплекты для обслуживания и ремонта сетей: служат основным компонентом комплектов для полевого ремонта, позволяющих восстановить поврежденные разъемы или создать аварийные соединения.

● Производство оборудования и модулей: используется при производстве волоконно-оптических приемопередатчиков, активных оптических кабелей и других интегрированных оптических устройств, требующих оконцованных волоконно-оптических интерфейсов.

Технические характеристики
