Лазерный модуль бабочки DFB

Лазеры серии SWLD компании Select Wavelength Laser Diodes разработаны специально для систем волнового мультиплексирования (WDM) с разделением по длине волны (FBR). Выбранные длины волн соответствуют рекомендациям МСЭ как в отношении определения каналов для длин волн CWDM (от 1270 до 1610 нм), что соответствует сетке 20 нм, так и в отношении определения каналов для длин волн DWDM (от 1527,22 до 1610,92 нм), что соответствует сетке 100 ГГц (0,8 нм) относительно частоты. Лазеры выпускаются в герметичном 14-выводном корпусе типа «бабочка». В этих лазерах используются лазерные диоды DFB, обеспечивающие превосходные характеристики в высокоскоростных и точных приложениях с разделением по длине волны.

Лазерные диоды оснащены термоэлектрическим охладителем (ТЭО), термистором, контрольным фотодиодом и оптическим изолятором для обеспечения высокого качества лазерной генерации. Мы также предлагаем широкий выбор выходной мощности, типов корпусов и выходных волокон: одномодовых (SM), одномоментных (PM) и других специальных. Лазерная продукция Fibermart сертифицирована по стандарту Telcordia GR-468 и соответствует директивам RoHS.

Введение

Серия лазерных диодов с выбранной длиной волны (SWLD) представляет собой прецизионные оптические источники, специально разработанные для систем спектрального уплотнения (WDM). Эти лазеры обеспечивают точные и стабильные длины волн, критически важные для максимальной плотности каналов и целостности сигнала в современных оптических сетях. Выпускаемые в герметичных 14-выводных корпусах типа «бабочка» и использующие технологию распределенной обратной связи (DFB), они обеспечивают исключительную производительность для высокоскоростных приложений с точной длиной волны. Благодаря длинам волн, соответствующим сеткам ITU 20 нм CWDM и 100 ГГц DWDM, а также интегрированным компонентам для обеспечения стабильности, серия SWLD является оптимальным выбором для требовательных телекоммуникационных систем, систем соединения центров обработки данных и широкополосной передачи данных.

Функции

● Соответствие длине волны сетки МСЭ для систем CWDM (1270–1610 нм, шаг 20 нм) и DWDM (C-диапазон, шаг 100 ГГц/0,8 нм).

● Высокопроизводительный DFB-лазерный диодный сердечник, обеспечивающий одномодовый, узкий выходной сигнал с превосходным подавлением побочных мод.

● Интегрированные компоненты стабилизации, включая термоэлектрический охладитель (ТЭО), термистор, контрольный фотодиод и оптический изолятор в корпусе.

● Герметичный 14-контактный корпус Butterfly, обеспечивающий долговременную надежность и стабильность работы в сложных условиях.

● Гибкие конфигурации выходного сигнала с возможностью выбора клиентом выходной мощности и опциональными одномодовыми или сохраняющими поляризацию (PM) выходными волокнами.

● Соответствие отраслевым стандартам: Telcordia GR-468 и экологические директивы RoHS.

● Доступны различные стандартные длины волн, включая 1310 нм, 1490 нм, 1550 нм и полные каналы C-диапазона DWDM.

Принципы

Лазерный диод с распределённой обратной связью (DFB) работает по принципу генерации света в структурированном резонаторе, определяющем точную длину волны выходного излучения. В отличие от стандартных лазеров, активная область DFB-лазера содержит постоянную встроенную дифракционную решётку (гофрированный слой), расположенную по всей длине резонатора. Эта решётка действует как одномерный интерференционный фильтр, избирательно отражая только определённую длину волны света обратно в активную среду посредством брэгговского рассеяния.

Эта интегрированная решетка обеспечивает непрерывную оптическую обратную связь и заставляет лазер колебаться в одной стабильной продольной моде. В результате получается выходной сигнал с чрезвычайно узкой спектральной шириной линии и высокой стабильностью длины волны, минимально подверженный влиянию температуры или флуктуаций тока возбуждения. Это делает технологию DFB идеальной для систем WDM, где десятки или сотни лазеров должны работать на близко расположенных, различных длинах волн без помех.

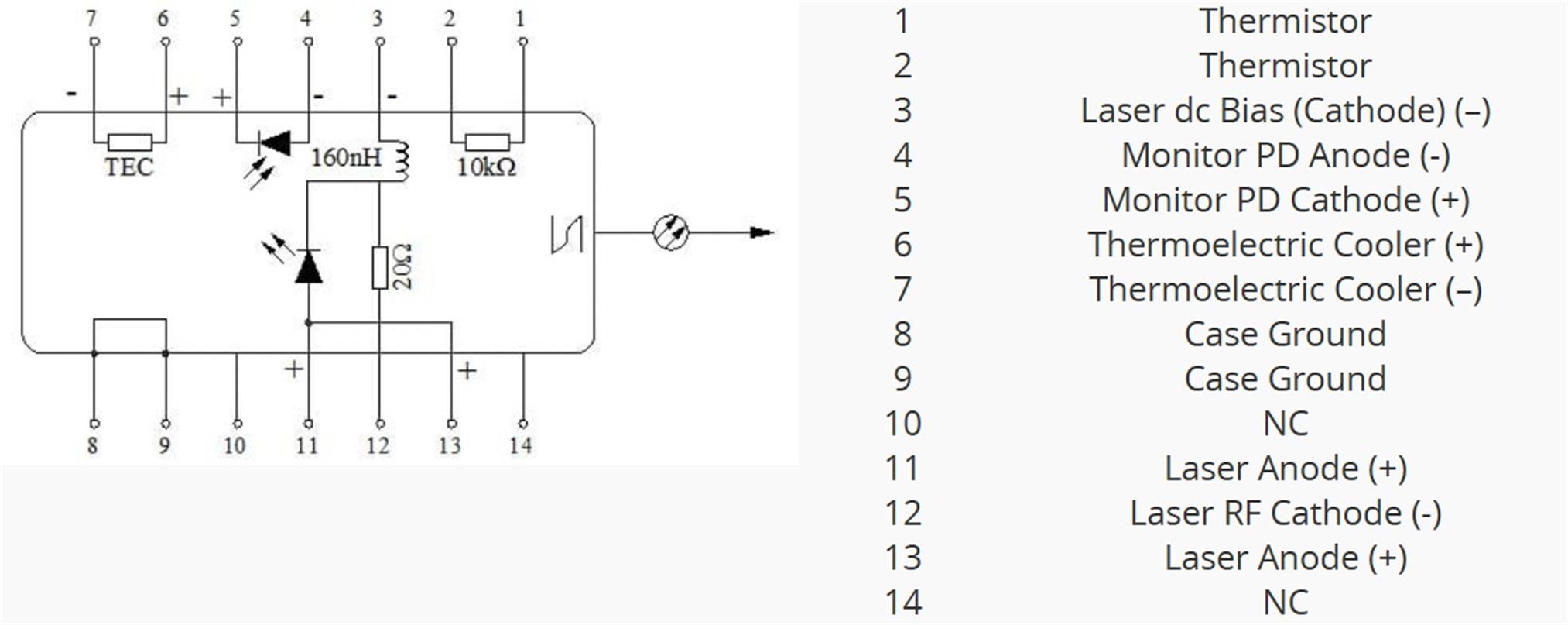

Назначение контактов лазерных диодов Fibermart:

Приложения

● Системы передачи DWDM и CWDM в качестве основных лазеров-источников для магистральных, городских и региональных оптических сетей.

● Сети типа «оптоволокно до дома» (FTTH), использующие определенные длины волн, например 1490 нм для нисходящих данных и 1550 нм для наложения видео.

● Передатчики вещательного сигнала CATV/HFC, использующие высоколинейные лазеры DFB 1310 нм или 1550 нм для распределения аналогового и цифрового видеосигнала.

● Прецизионное испытательное и измерительное оборудование, служащее стабилизированными источниками света для характеризации оптических компонентов и устранения неисправностей систем.

● Для межсетевого взаимодействия центров обработки данных (DCI) и высокоскоростных корпоративных сетей, требующих надежных источников с заданной длиной волны для когерентной технологии прямого обнаружения.
