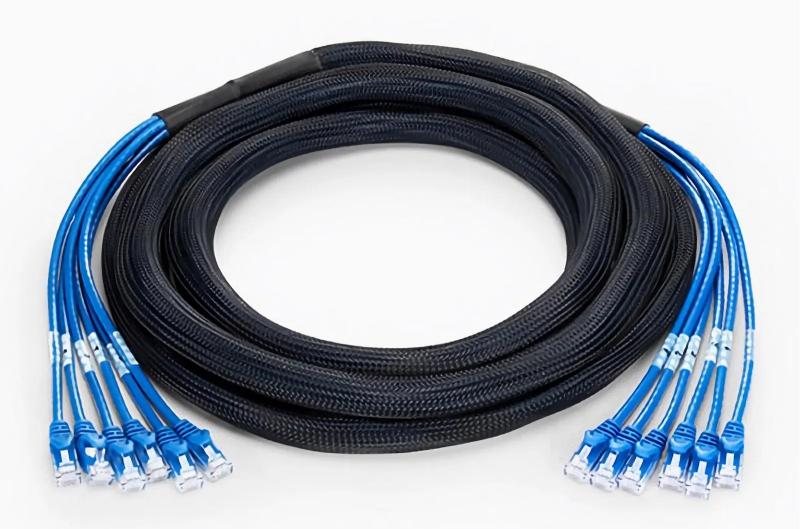

Предварительно заделанный магистральный кабельМагистральный кабель CAT7, Магистральный кабель CAT6a, Магистральный кабель C7, Магистральный кабель C6a, Магистральный кабель C6, Магистральный кабель CAT6
Введение
Магистральный кабель Ethernet является ключевым физическим компонентом сетевой инфраструктуры, предназначенным для высокоскоростного обмена данными с большой пропускной способностью на уровне магистрали, распределительного уровня или в центрах обработки данных крупных сетей. Он обычно используется для соединения критически важных сетевых устройств, таких как коммутаторы ядра, маршрутизаторы, серверные кластеры и коммутаторы распределительного уровня, передавая агрегированный высокоскоростной трафик данных по нескольким каналам доступа. По сравнению со стандартными патч-кабелями, магистральные кабели предъявляют более высокие требования к пропускной способности, экранированию и надежности, и спроектированы для обеспечения стабильности, эффективности и масштабируемости магистральной сети в будущем.
Основные характеристики продукта
● 100% заводская сборка, комплектация и тестирование, минимизация потенциальных точек отказа. ● Соответствует или превосходит стандарты ISO/IEC 11801-1 и TIA-568.2-C ● Черная сетчатая трубка обеспечивает аккуратное расположение кабелей и гарантирует беспроблемную установку. ● Каждому багажнику присваивается индивидуальный идентификационный номер для быстрой идентификации. ● Поддерживает кабели Cat6A, Cat7 и Cat8, обеспечивая передачу данных со скоростью 10 Гбит/с, 25 Гбит/с, 40 Гбит/с и даже 100 Гбит/с. ● Обычно имеет многослойную экранирующую конструкцию, такую как S/FTP или F/FTP, для эффективного снижения электромагнитных помех (ЭМП) и радиочастотных помех (РЧП). ● Используются высококачественные проводники из бескислородной меди (OFC), изоляционные материалы высокой плотности и прочные внешние оболочки. ● Разработан для работы с высокопроизводительными модульными патч-панелями и разъемами, поддерживает кабельную разводку высокой плотности для экономии места. ● Поддерживает стандарты Power over Ethernet (PoE) высокой мощности, такие как PoE++ (UPoE), способные передавать данные и питание на беспроводные точки доступа и оборудование IoT.
Принцип
Магистральные кабели Ethernet работают по принципу витой пары, где несколько пар изолированных медных проводников скручиваются вместе с определенной скоростью для подавления внешних электромагнитных помех и перекрестных помех (NEXT, FEXT) между парами. Для высокоскоростных стандартов (Cat6A и выше) обычно используется экранированная конструкция, включающая экранирование фольгой или оплеткой вокруг отдельных пар и/или всего кабеля для дополнительной изоляции от внешнего шума. Их характеристики передачи определяются такими параметрами, как полоса пропускания, вносимые потери, обратные потери и перекрестные помехи. Подключая оборудование магистральной сети и используя протокол Ethernet, магистральные кабели обеспечивают высокоскоростную полнодуплексную коммутацию кадров данных между устройствами, образуя основной канал для сетевого трафика.
Приложения
● Магистральная сеть предприятия: соединение основных и распределительных коммутаторов между головным офисом, этажами или отделами для построения магистральной сети предприятия. ● Кабельная разводка в центрах обработки данных: используется для высокоскоростных межсоединений в центрах обработки данных (например, EDA/HDM) — между помещениями, стойками, коммутаторами и серверами/коммутаторами верхнего уровня стойки (ToR). ● Сети кампуса и парковой зоны: соединение основного сетевого оборудования в нескольких зданиях для создания высокоскоростной магистральной сети кампуса. ● Интеллектуальные системы управления зданием: передача агрегированного высокоскоростного трафика данных от интегрированных систем, таких как системы безопасности, автоматизации зданий и мультимедиа. ● Магистральная сеть промышленного предприятия: на автоматизированных предприятиях — соединительные коммутаторы между центром управления и различными производственными цехами, требующие высокой помехоустойчивости. ● Сети операторов связи: используются для соединения критически важного оборудования внутри центральных телекоммуникационных офисов или точек присутствия (POP).
Технические характеристики (пример)
Тип кабеля
Cat6, Cat7, Cat6A, Cat8.1 / Cat8.2
Тип экранирования
U/FTP (парное экранирование), F/UTP (общее экранирование), S/FTP (индивидуальное и общее экранирование)
Завершение
6/12/24/48 Штекер к штекеру/Разъем к разъему/Штекер к разъему
Витые пары
4 пары
Кабельная оболочка
ПВХ CM, CMR или LSZH
Цвет кабеля
Синий/Черный/Зеленый/Белый/Желтый Красный/Серый/Оранжевый/Фиолетовый/Розовый
Длина кабеля
1-30 м или по индивидуальному заказу
Длина прорыва
0,3 м/0,5 м/По индивидуальному заказу
Разъемы
RJ45, Jack, модульный
Совместимость с PoE
PoE/PoE+
Максимальная (проверенная) частота
550 МГц
Поддержка скорости передачи данных
1000Base-T и максимум до 10GBase-T
Калибр (AWG)
23/24/26
Тип проводника
Чистая неизолированная медь
Схема проводки
Т568А и Т568Б
Стандарт
ИСО/МЭК 11801, ANSI/TIA-568-C.2
Рабочая температура
от -20 до +75°C (от -4 до 167°F)
Температура установки
от -10 до +50°C (от -14 до 122°F)
|
