LC-Stecker

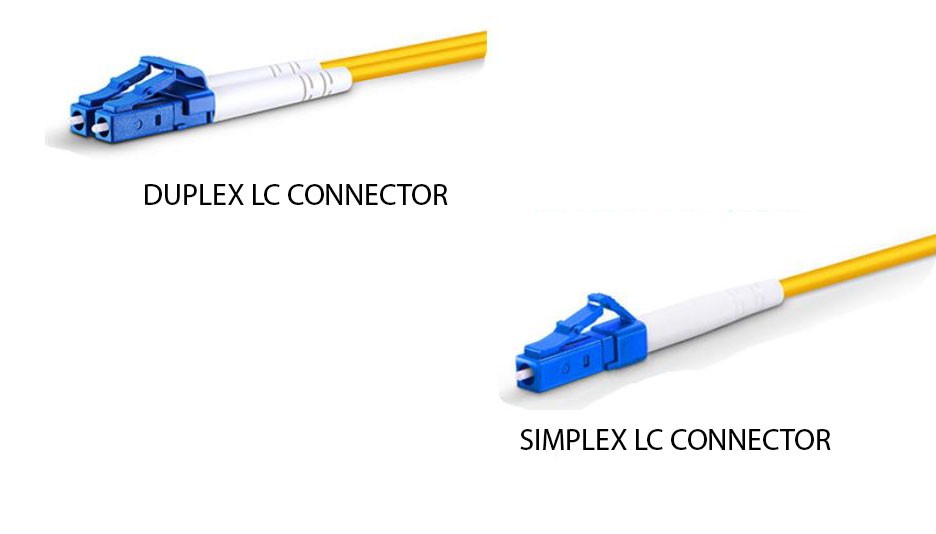

LC-Glasfaserstecker für Duplex-LC-Anwendungen. Aushärtendes Epoxidharz und Crimpen sind für LC-UPC-, LC-APC-, LC- und LC-Duplex-Stecker erforderlich. Der LC-Stecker ist ein kompakter Glasfaserstecker mit hoher Portdichte. Seine 1,25-mm-Ferrule ist halb so groß wie die älterer SC-Stecker. Er verfügt über einen Push-Pull-Verriegelungsmechanismus für sichere und einfache Bedienung und wird am häufigsten in Duplex-Konfigurationen für moderne Netzwerkgeräte in Rechenzentren und Büros eingesetzt. Er unterstützt sowohl Singlemode- als auch Multimode-Fasern.

Einführung

Der Epoxid-LC-Stecker ist eine grundlegende, vor Ort installierbare Komponente für dauerhafte, leistungsstarke Verbindungen in Duplex-Glasfasersystemen. Er basiert auf der branchenüblichen LC-Schnittstelle mit kleinem Formfaktor und einer 1,25-mm-Ferrule und bildet die Basis für hohe Portdichte in modernen Netzwerken. Die Installation erfordert das Aushärten des Epoxidklebers und das mechanische Verpressen. Der Stecker gewährleistet eine robuste und zuverlässige Verbindung für UPC- und APC-Poliertypen und unterstützt Singlemode- und Multimode-Fasern. Er ist der unverzichtbare Baustein für die Herstellung von Duplex-Patchkabeln in individuellen Längen und die Sicherung permanenter Verbindungen in Rechenzentren und Telekommunikationsinfrastrukturen.

Merkmale

● Verfügt über die standardmäßige 1,25 mm Keramikferrule, die hochdichte Verbindungen in Patchpanels und Transceivern ermöglicht.

●  Verwendet einen langlebigen Epoxidklebstoff zur Verbindung der Faser im Inneren des Steckers und gewährleistet so eine starke, dauerhafte und verlustarme Verbindung.

● Enthält eine Crimphülse, die beim Aufbringen das Zugentlastungselement des Kabels (Aramidgarn) am Steckerkörper sichert und so für die notwendige mechanische Robustheit sorgt.

● Unterstützt sowohl Singlemode- (9/125µm) als auch Multimode-Fasertypen (50/125µm, 62,5/125µm) für vielseitige Anwendungsmöglichkeiten.

● Kann nach Ultra Physical Contact (UPC)- oder Angled Physical Contact (APC)-Standards montiert und poliert werden, um spezifische Anforderungen an die optische Rückflussdämpfung zu erfüllen.

●  Konzipiert und geliefert als Teil eines Systems zur Herstellung symmetrischer, polaritätskorrekter LC-Duplex-Patchkabel und Pigtails.

● Verfügt über den zuverlässigen, einfach zu bedienenden LC-Verschluss für sichere Verbindungen und schnelles Einsetzen/Entfernen in Umgebungen mit hoher Packungsdichte.

Prinzipien

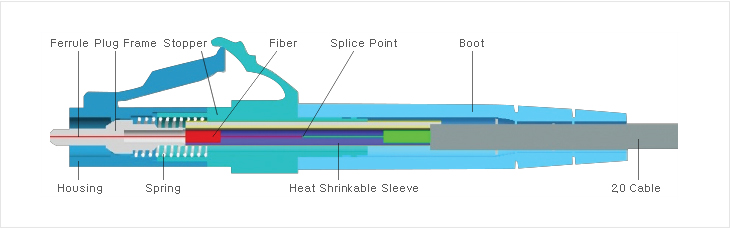

Dieser Steckverbinder basiert auf dem Prinzip einer permanenten, präzise ausgerichteten Verbindung zwischen einer blanken Glasfaser und dem Anschluss des Netzwerkgeräts. Zunächst wird ein schnellhärtender Epoxidklebstoff in die Ferrule des Steckverbinders eingespritzt. Die vorbereitete, abisolierte Faser wird anschließend durch den Steckverbinder in die Ferrule eingeführt. Nach dem Aushärten des Epoxids (oftmals beschleunigt durch einen Härteofen) verbindet sich die Glasfaser dauerhaft mit der Keramikferrule. Das herausragende Faserende wird dann gespalten und – mithilfe immer feinerer Schleiffilme – poliert, um eine perfekt glatte, ebene (UPC) oder abgewinkelte (APC) Endfläche zu erzeugen. Diese polierte Fläche gewährleistet optimalen Kontakt mit dem Gegenstück und minimiert Rückreflexionen und Einfügedämpfung. Abschließend wird der Crimpmechanismus des Steckverbinders eingesetzt, um die Zugentlastungselemente des Kabels zu fixieren, Zugkräfte von der empfindlichen Glasfaser abzuleiten und so langfristige mechanische Zuverlässigkeit zu gewährleisten.

Anwendungen

● Feldkonfektionierung von Glasfaserkabeln: Wird von Technikern verwendet, um Patchkabel in kundenspezifischen Längen herzustellen oder um die Gebäudeverkabelung und horizontale Verkabelung vor Ort zu konfektionieren.

● Hochdichte Patchverkabelung in Rechenzentren: Herstellung zuverlässiger LC-Duplex-Patchkabel zum Anschluss von Servern, Switches und Speichergeräten in beengten Racks.

● Aufbau von Glasfaserverteilern: Installation von konfektionierten Pigtails auf Spleißkassetten innerhalb von Glasfasergehäusen und Patchpanels in Telekommunikationsräumen.

● Netzwerk-Wartungs- und Reparatursets: Sie dienen als Kernkomponente in Feldreparatursets zur Wiederherstellung beschädigter Steckverbinder oder zur Herstellung von Notverbindungen.

● Geräte- und Modulfertigung: Wird bei der Herstellung von Glasfaser-Transceivern, aktiven optischen Kabeln und anderen integrierten optischen Geräten eingesetzt, die terminierte Glasfaserschnittstellen erfordern.

Spezifikationen
