Optischer SchalterGlasfaserschalter – MEMS, PM und mechanisch, Wellenlängen von 460 nm bis 1550 nm mit RS232, USB-Steueranschluss
Optische Schalter , darunter mechanische optische Schalter, MEMS-Lichtschalter und andere optische Schalter, ermöglichen die selektive Weiterleitung von Signalen in Glasfasern oder integrierten optischen Schaltkreisen (IOCs). Sie werden häufig in der optischen Schaltung, in der Konfiguration optischer Add/Drop-Multoplexer ( OADM ), im Glasfaserringschutz und in optischen Kreuz- und Verbindungssystemsystemen eingesetzt. Kaufen Sie MEMS-Lichtwellenleiterschalter!
Glasfaser-Switches sind einer der Hauptfaktoren für die optische Leistung eines Netzwerks und das Schlüsselgerät für die Realisierung optischer Netzwerke. Fiber-Mart produziert derzeit vier Serien von Glasfaser-Switches, darunter optomechanische Glasfaser-Switches, MEMS-Glasfaser-Switches , Halbleiter-Glasfaser-Switches , Rackmount- und Benchtop-Glasfaser-Switches sowie PM-Glasfaser-Switches . Switch-Typen sind 1x1, 1x2 , 1x4, 1x8, 2x2 sowie Dual 1x2 und 2x2 Bypass für Singlemode- und Multimode-Fasern, mit und ohne Verriegelung verfügbar. 1xN-Rackmount- und Benchtop-Glasfaser-Switches eignen sich ideal für Produktionstests in der Massenproduktion. Nicht verriegelnder Glasfaser-Switch , verriegelnder Glasfaser-Switch
Einführung
Der optische Schalter von Fibermart ist eine grundlegende elektrooptische Komponente, die das dynamische Routing und Management optischer Signale in Netzwerkinfrastrukturen ermöglicht. Er erlaubt das selektive Umschalten von Signalen in Glasfasern zwischen verschiedenen Stromkreisen und bietet damit entscheidende Funktionen für die Netzwerkkonfiguration, den Schutz und die Prüfung. Die Schalter arbeiten in einem breiten Wellenlängenbereich von 460 nm bis 1550 nm und sind in Technologien wie MEMS, mechanisch und polarisationserhaltend (PM) erhältlich. Sie sind auf Zuverlässigkeit in anspruchsvollen Anwendungen ausgelegt. Dank standardmäßiger Steuerschnittstellen wie RS232 und USB lassen sie sich nahtlos in automatisierte Systeme integrieren und sind somit unverzichtbar für moderne optische Netzwerke.
Merkmale
● Mehrere Schalttechnologien, darunter hochzuverlässige MEMS und robuste mechanische Betätigung.
● Breiter Wellenlängenbereich von 460 nm bis 1550 nm für eine breite Anwendungsunterstützung.
● Standard-Steuerungsschnittstellen wie RS232 und USB für eine einfache Systemintegration.
● Verschiedene Konfigurationen, darunter 1x1, 1x2, 1xN und 2x2 für Singlemode-, Multimode- und PM-Fasern.
● Verriegelnde und nicht verriegelnde Betriebsmodi zur Erfüllung unterschiedlicher Systemleistungsanforderungen.
● Rackmount- und Tischgeräte-Gehäuse, ideal sowohl für Labortests als auch für die permanente Systeminstallation.
● Hohe Leistung bei geringer Einfügungsdämpfung und hoher Isolation, wodurch die Signalintegrität gewährleistet wird.
 Prinzipien
Glasfaserschalter funktionieren, indem sie den Lichtweg zwischen Eingangs- und Ausgangsanschlüssen physikalisch oder elektronisch umlenken. Mechanische Schalter erreichen dies durch die Bewegung von Glasfasern oder Prismen, um unterschiedliche Lichtwege auszurichten. Sie zeichnen sich durch ihren einfachen Aufbau und ihre hervorragende optische Leistung aus. MEMS-Schalter (Mikroelektromechanische Systeme) verwenden mikroskopisch kleine, in Silizium geätzte Spiegel, die elektronisch geneigt werden, um Lichtstrahlen zu lenken. Sie bieten eine kompakte, schnelle und skalierbare Festkörperlösung. Das Kernprinzip besteht darin, die Unterbrechung des Lichtwegs zu minimieren, um geringe Einfügungsdämpfung und hohe Signaltreue während der Schaltvorgänge zu gewährleisten.
 Anwendungen
● Optischer Netzwerkschutz und Wiederherstellung von Glasfaserringen in Telekommunikationssystemen.
● Automatisierte Testgeräte (ATE) für die Prüfung von Produktions- und Laborumgebungen.

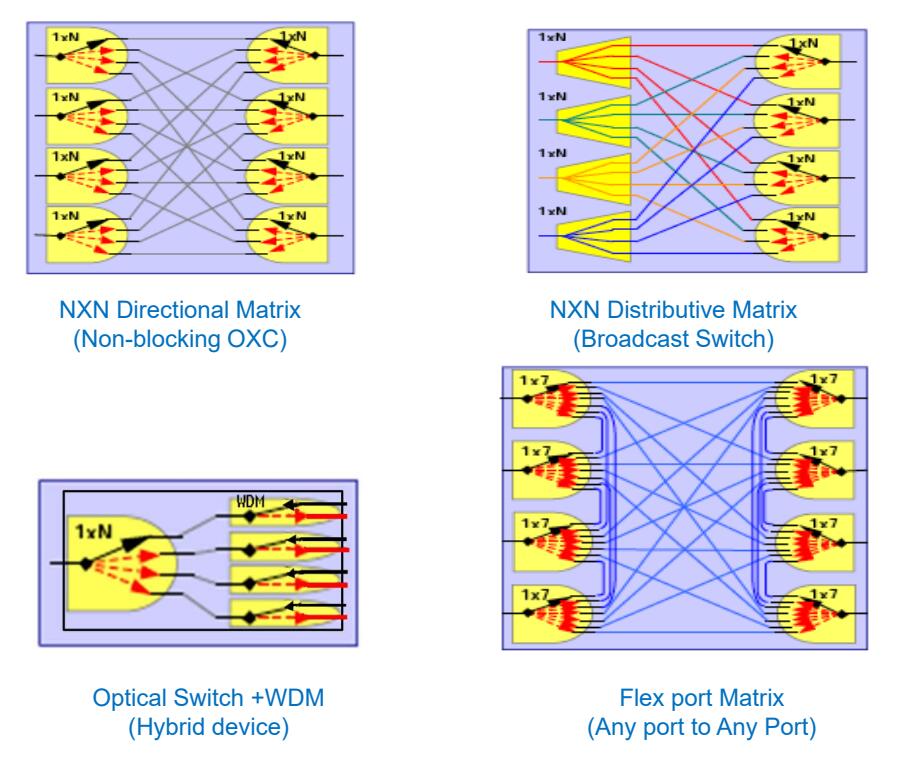

● Rekonfiguration in Optical Cross-Connect (OXC)-Systemen und Optical Add-Drop Multiplexern (OADM).
● Sensornetzwerk-Multiplexing und Signalrouting in Forschungs- und Entwicklungsumgebungen.
● Plattformen für optisches Switching in Rechenzentrumsnetzwerken und Hochleistungsrechnerclustern.
Spezifikationen
Schalterstil
Mechanisch, MEMS, Magneto, PM-Faser
Konfigurationstyp
1x2~1x64, 2x1~2x2
Fasertyp
SM, OM1, OM2, OM3, OM4, OM5, PM-Glasfaser
Betriebswellenlänge
SM: 1310/1490/1550/1625/1650 nm, MM: 650/780/850/980/1064/1310 nm
Eingangs-/Ausgangsfaserdurchmesser
250 µm, 0,9 mm, 2,0 mm, 3,0 mm
Übersprechen
SM: ≥ 55 dB, MM: ≥ 35 dB
Einfügungsverlust
P-Klasse
Eingangs-/Ausgangsfaserlänge
1 m oder kundenspezifisch
Rückflussdämpfung
SM: ≥ 50 dB, MM: ≥ 30 dB
Gleichmäßigkeit der Einfügungsdämpfung
≤ 0,6 dB
Polarisationsabhängiger Verlust (PDL)
≤ 0,2 dB
|
