Optischer PM-Dämpfer

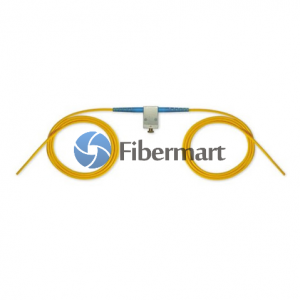

Fibermarts polarisationserhaltender variabler optischer Abschwächer PM VOAs ermöglichen es den Benutzern, die Dämpfung eines Signals zu variieren, um einen präzisen Leistungsausgleich in Glasfaserschaltungen oder die Bewertung des Dynamikbereichs von Messsystemen zu ermöglichen. Die Einstellung der PM-Dämpfung erfolgt über die Rändelschraube an der Oberseite des Gehäusemoduls.

Das optische Dämpfungsglied Fibermart pm besteht aus einer Eingangsfaser, einer Kollimationslinse, einer Blockiervorrichtung, einer Fokussierlinse und einer Ausgangsfaser. Durch Drehen der Rändelschraube wird die Sperrvorrichtung in den Strahlengang verschoben und blockiert einen Teil des Freistrahls (siehe Schema rechts). Dann wird eine zweite Linse verwendet, um Licht in die Ausgangsfaser einzukoppeln. Daher kann man durch Drehen der Schraube die Kopplungseffizienz manuell ändern, bis die gewünschte Dämpfung erreicht ist.
