Polarisationserhaltende(PM) LWL-Patchkabel

Hochwertige polarisationserhaltende Patchkabel von Fibermart für diverse PM-Faseranwendungen

Fibermart bietet eine Reihe polarisationserhaltender Patchkabel für Interferometrie, Faserlaser, Quantenoptik und moderne Telekommunikation. Diese Kabel werden aus hochwertigen optischen Fasern und Mantelmaterialien gefertigt. Ihre verstärkten Steckverbinder bieten zusätzlichen Schutz vor Verschleiß und machen sie ideal für Labor- und Feldanwendungen. Unsere polarisationserhaltenden Patchkabel sind mit verschiedenen Steckverbindertypen wie FC/APC, FC/UPC und LC sowie in kundenspezifischen Längen für vielfältige Anwendungen erhältlich. Diese Kabel gewährleisten eine stabile Signalübertragung durch Erhalt der Lichtpolarisation.

Einführung

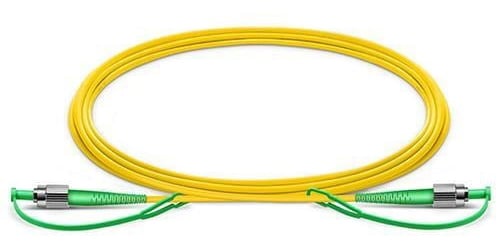

Die polarisationserhaltenden (PM) Patchkabel von Fibermart sind präzisionsgefertigte optische Verbindungen für Anwendungen, bei denen die Integrität des Polarisationszustands eines Lichtsignals von höchster Bedeutung ist. Im Gegensatz zu herkömmlichen Singlemode-Kabeln bestehen diese Spezialkabel aus PM-Fasern, die die lineare Polarisation des Lichts während der Übertragung zuverlässig erhalten. Sie sind mit robusten FC/APC-, FC/UPC- und LC-Steckverbindern erhältlich und in verschiedenen Längen verfügbar. Sie gewährleisten eine stabile und hochpräzise Signalübertragung für anspruchsvollste Systeme in Forschung, Telekommunikation und fortschrittlicher Sensorik und bilden die optimale Verbindungslösung, wenn die Polarisationskontrolle unerlässlich ist.

Merkmale

● PANDA PM780, PM1310, PM1550 Fasern von Corning, Fujikura, die mit internen Spannungsstäben ausgestattet sind, um eine hohe Doppelbrechung zu erzeugen und eine stabile lineare Polarisation aufrechtzuerhalten.

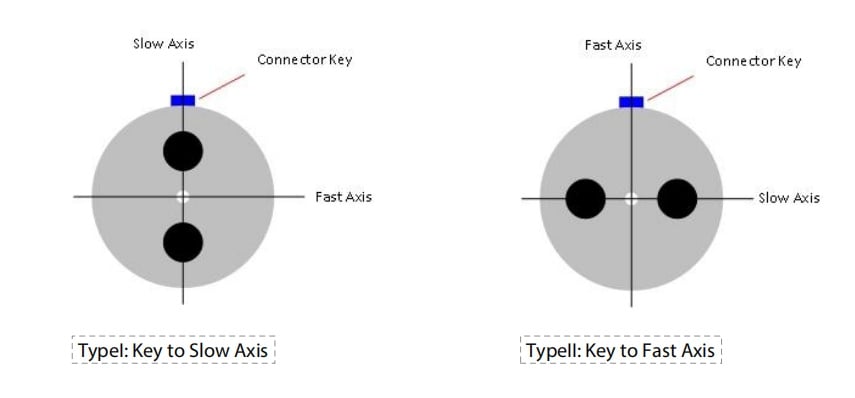

● Ausgestattet mit Steckverbindern von SENKO und US Conec mit präziser Drehschlüsselausrichtung (z. B. FC-Schlüssel), um sicherzustellen, dass die interne „langsame Achse“ der Faser korrekt ausgerichtet ist.

● Hohes  Polarisationsauslöschungsverhältnis  PER (typischerweise ≥ 23 dB), wodurch eine minimale Übersprechung zwischen den Polarisationsachsen und eine überlegene Signalreinheit gewährleistet wird.

● Ausgestattet mit  Präzisions-Keramik-  Steckverbinderhülsen und Zugentlastung sowie robusten Ummantelungen (z. B. PVC oder LSZH) in den Stärken 0,9/2,0/3,0 mm, für Labor- und Feldumgebungen.

● Umfangreiches Angebot an kundenspezifischen Optionen, darunter verschiedene Steckertypen und kundenspezifische Längen, um spezifischen Systemlayouts und räumlichen Einschränkungen gerecht zu werden.

● Jedes Gerät wird zu 100 % geprüft und verfügt über einen individuellen Prüfbericht sowie CE-, RoHS-, FCC- und ISO9001-Zertifizierungen, um höchste Leistung und Ausfallsicherheit während der gesamten Garantiezeit zu gewährleisten.

Prinzipien

Ein polarisationserhaltendes Patchkabel basiert auf dem Prinzip der geführten Polarisation in einer stark doppelbrechenden optischen Faser. Der Kern ist mit asymmetrischen internen Spannungsbereichen versehen (ähnlich den beiden Spannungsstäben in einer PANDA-Faser). Diese eingebaute Asymmetrie erzeugt zwei unterschiedliche, stabile Polarisationsachsen innerhalb der Faser: die „langsame Achse“ und die „schnelle Achse“ mit unterschiedlichen effektiven Brechungsindizes.

Wird linear polarisiertes Licht in das Kabel eingekoppelt und präzise entlang einer dieser Achsen (typischerweise der langsamen Achse) ausgerichtet, sorgt die Doppelbrechung der Faser aktiv für den Erhalt dieses Polarisationszustands über die gesamte Kabellänge. Das Licht bleibt auf diese ursprüngliche Achse beschränkt und widersteht der Einkopplung in die orthogonale Achse trotz geringfügiger äußerer Störungen wie Biegungen oder Temperaturänderungen. Der Stecker wird während der Fertigung präzise auf diese interne Achse ausgerichtet, wodurch die Polarisationsrichtung vom Geräteanschluss über das Kabel bis zum Empfangsgerät erhalten bleibt. Dies verhindert Polarisationsmodendispersion und erhält den Signalzustand für Interferenz, Modulation oder Quantencodierung.

Anwendungen

● Hochleistungs-Laserübertragungsleitungen

● Polarisationsbasierte Modulatoren

● Kommunikationssysteme mit hoher Datenrate

● Polarisationssensitive Komponenten

● Raman-Verstärker

● Faseroptische Sensoren, Gyroskope und Instrumente

Spezifikationen
