OTDR

OTDR (Optical Time-Domain Reflectometer) ist ein optoelektronisches Messgerät zur Charakterisierung von Glasfasern. Es liefert einen Überblick über das gesamte Testsystem und dient zur Bestimmung der Faserlänge und der Gesamtdämpfung, einschließlich Spleiß- und Steckverbindungsverlusten. Darüber hinaus kann es zur Fehlerortung, z. B. von Faserbrüchen, und zur Messung der optischen Rückflussdämpfung eingesetzt werden. Unsere OTDRs sind für verschiedene Fasertypen und Wellenlängen erhältlich, darunter Singlemode- und Multimode-Fasern sowie 1310 nm, 1550 nm, 1625 nm usw. Wir führen OTDRs namhafter Hersteller wie AFL Noyes OFL & FLX, JDSU MTS, EXFO FTB und YOKOGAWA AQ. Auch tragbare und handgeführte OTDRs von Fiber-Mart sind verfügbar.

Einführung

Das optische Zeitbereichsreflektometer (OTDR) ist ein unverzichtbares optoelektronisches Messgerät zur umfassenden Charakterisierung, Zertifizierung und Fehlersuche in Glasfasernetzen. Es liefert eine detaillierte, grafische Übersicht über die gesamte Glasfaserverbindung und ermöglicht die präzise Messung von Länge, Gesamtdämpfung, Spleiß- und Steckverlusten sowie der optischen Rückflussdämpfung. Als Standardwerkzeug zur Lokalisierung von Fehlern wie Brüchen oder Biegungen sind OTDRs für die Installation, Wartung und Qualitätssicherung von Netzwerken unverzichtbar. Fibermart bietet eine vielseitige Auswahl an Geräten, darunter Modelle führender Marken und herstellereigene tragbare Geräte, die alle gängigen Fasertypen und Wellenlängen unterstützen und somit unterschiedlichsten Testanforderungen gerecht werden.

Merkmale

● Misst wichtige Parameter wie die Gesamtlänge der Faser, die Dämpfung von Ende zu Ende und den Verlust an Stellen wie Spleißen, Steckverbindern und Splittern und liefert so ein vollständiges optisches Verbindungsprofil.

● Lokalisiert und identifiziert präzise Fehler wie Brüche, starke Biegungen und mangelhafte Verbindungen und zeigt deren Entfernung und Verlust mit hoher Auflösung zur effizienten Fehlersuche an.

● Verfügbar für Singlemode- und Multimodefasern, für Wellenlängen von 850µm, 1300µm, 1310µm, 1550µm zur Durchführung von Doppelwellenlängentests und zur Überwachung von Fasern im Betrieb.

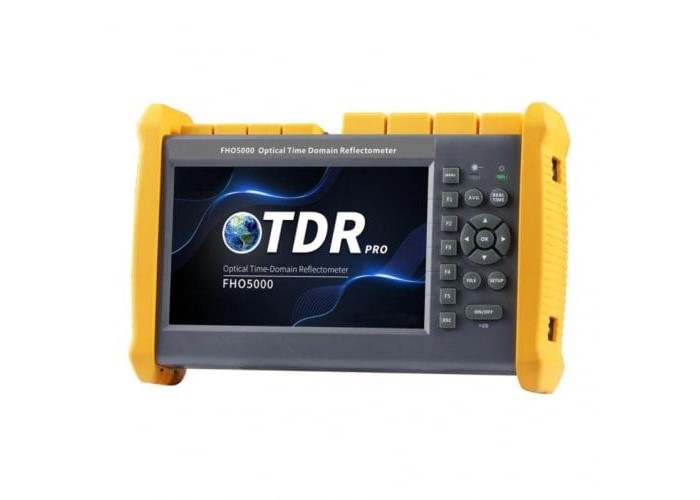

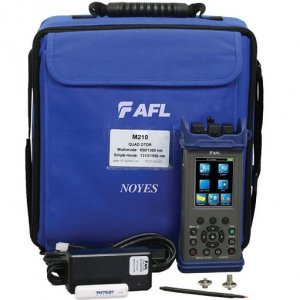

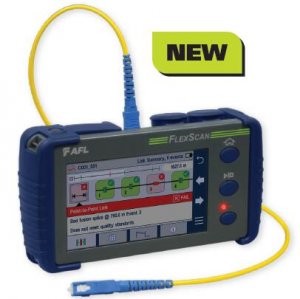

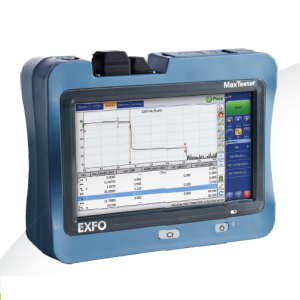

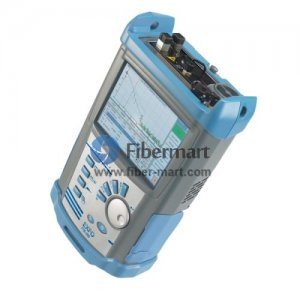

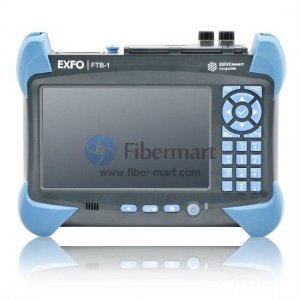

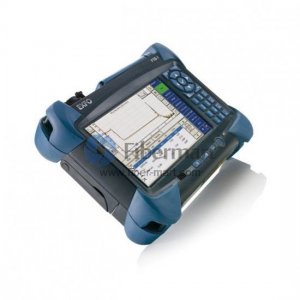

● Liefert OTDRs von renommierten Herstellern (AFL Noyes, EXFO, VIAVI, YOKOGAWA) sowie voll funktionsfähige tragbare und handgeführte OEM-Geräte von Fibermart mit  eingebauten OPM-, VFL- und Mikroskopfunktionen  .

● Verfügt über eine intuitive Software zur Analyse von Tracedaten, die automatisch detaillierte Gut/Schlecht-Berichte und Zertifizierungsdokumente für die Netzwerkdokumentation generiert.

Prinzipien

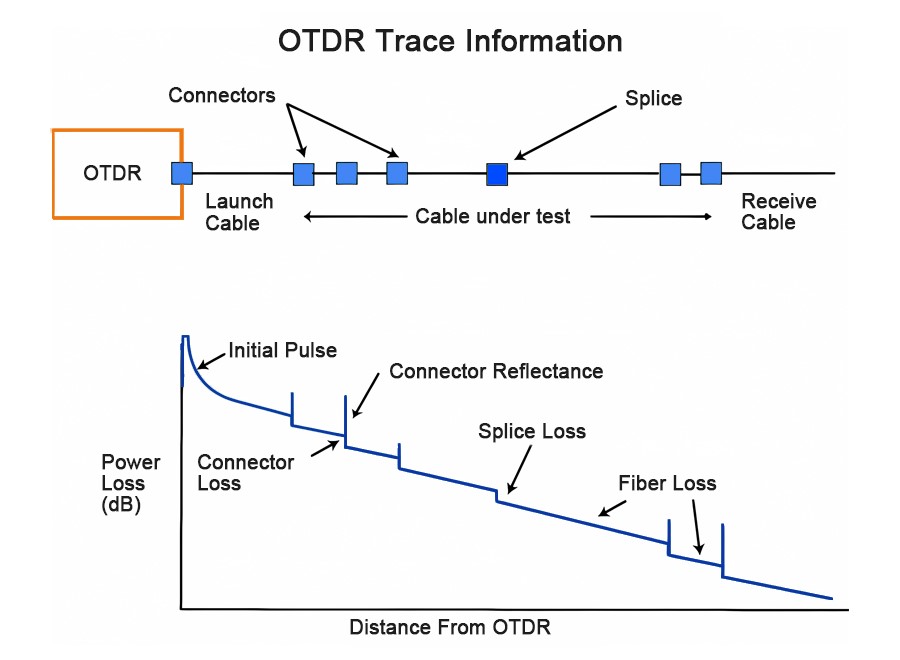

Ein OTDR arbeitet nach dem Prinzip der optischen Zeitbereichsreflektometrie. Es funktioniert wie ein optisches Radar für Glasfasern. Das Gerät sendet eine Reihe kurzer, hochenergetischer Laserpulse in ein Ende der zu prüfenden Faser ein. Während sich diese Pulse durch die Faser ausbreiten, wird ein kleiner Teil des Lichts aufgrund von Rayleigh-Streuung (durch mikroskopische Dichteunterschiede im Glas) kontinuierlich zurückgestreut und an diskreten Punkten aufgrund von Fresnel-Reflexion (an Glas-Luft-Grenzflächen wie Brüchen oder Steckverbindern) reflektiert.

Der empfindliche Empfänger des OTDR erfasst das rückgestreute und reflektierte Licht. Durch die präzise Messung der Zeitverzögerung zwischen dem Aussenden des Impulses und dem Empfang des Rücksignals sowie unter Berücksichtigung der Lichtgeschwindigkeit in der Faser berechnet das Gerät die Entfernung zu jedem Ereignis. Der stetige Abfall des Rückstreusignals erzeugt eine Steigung in der Kurve, die die Dämpfung der Faser pro Kilometer angibt. Ein plötzlicher Abfall in der Kurve deutet auf einen Verlust (z. B. Spleißstelle, Biegung) hin, während ein steiler Anstieg auf ein Reflexionsereignis (z. B. Stecker, Bruch) hinweist. Die Analyse dieser Kurve ermöglicht es Technikern, den Zustand und die Leistungsfähigkeit der gesamten Faser zu visualisieren.

Anwendungen

● Installation und Zertifizierung von Glasfasernetzen.

● Regelmäßige Netzwerkwartung und -überwachung.

● Fehlerortung und Notfallwiederherstellung.

● Qualitätssicherung für Spleißen und Konfektionieren.

● Faserbestands- und Dokumentationsmanagement.
