Optische Multiplexer

Optische Multiplexer sind bei Telekommunikationsbetreibern beliebt und eignen sich für Unternehmen wie Kommunikationsbetreiber, Regierungsbehörden und andere Einrichtungen. Sie sind eines der am häufigsten verwendeten Übertragungsgeräte in Punkt-zu-Punkt-Glasfasernetzen. Typische optische Multiplexer sind Video-, Daten- und Audio-Multiplexer sowie PDH-Multiplexer. Optische Multiplexer von Fiber-Mart sind äußerst verwaltungsfreundlich und verfügen über ein Netzwerkverwaltungssystem für Konfiguration, Service, Leistung, Sicherheit und Fehlermanagement, das einen kostengünstigen und effizienten Transport ermöglicht.

Einführung

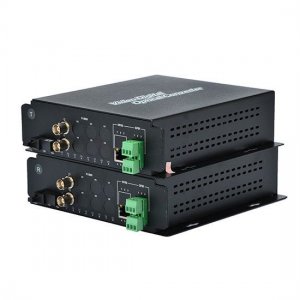

Der Fibermart Optical Video Converter, in Branchen wie Sicherheitstechnik und Überwachung oft auch als „Video Optical Transceiver“ bezeichnet, ist ein professionelles Gerät für die qualitativ hochwertige Übertragung von Videosignalen über große Entfernungen via Glasfaser. Seine Hauptfunktion besteht darin, elektrische Signale (wie SDI, HDMI oder analoges Composite-Video) von Kameras oder anderen Videoquellen in optische Signale für die Übertragung über Glasfaserkabel umzuwandeln und diese am Empfangsende wieder in elektrische Signale zurückzuwandeln.

Mit dem Fortschritt der Videotechnologie hin zu 4K/8K-Ultrahochauflösung und den steigenden Anforderungen an Übertragungsstabilität und -reichweite werden die Grenzen herkömmlicher Kupferkabel immer deutlicher. Optische Videokonverter nutzen die erheblichen Vorteile der Glasfasertechnik – darunter enorme Bandbreite, geringe Dämpfung, Unempfindlichkeit gegenüber elektromagnetischen Störungen und große Übertragungsdistanzen (bis zu mehreren zehn oder sogar hundert Kilometern) – und sind daher in anspruchsvollen audiovisuellen Anwendungen unverzichtbar geworden. Dazu gehören professioneller Rundfunk, Filmproduktion, großflächige Sicherheitsüberwachung, Telemedizin und Smart-City-Infrastrukturen.

Merkmale

Prinzip

● .Systemkomponenten: Ein komplettes System besteht aus drei Teilen: einem Sender (wandelt elektrische Signale in optische Signale um), dem Glasfasermedium und einem Empfänger (wandelt optische Signale wieder in elektrische Signale um).

● Analoges Übertragungssystem: Im Sender wird das analoge Eingangsvideosignal mithilfe von Verfahren wie PFM (Pulsfrequenzmodulation) auf einen optischen Träger moduliert. Dabei variiert die Lichtintensität kontinuierlich mit der Amplitude des Eingangssignals. Der Empfänger demoduliert dieses Signal, um das Videosignal wiederherzustellen. Dieses Verfahren ist kostengünstiger, jedoch aufgrund von Nichtlinearitäten der Quelle hinsichtlich Reichweite, Signal-Rausch-Verhältnis und Kanalkapazität begrenzt und weist eine relativ geringere Störfestigkeit auf.

● Digitales Übertragungssystem (Standardtechnologie): Dies ist heute die dominierende Technologie für High-End-Anwendungen. Der Prozessablauf ist wie folgt:

● Sender: Das eingehende Videosignal wird digital mit hoher Geschwindigkeit abgetastet (z. B. 8-Bit- oder 10-Bit-Quantisierung) und in einen digitalen Datenstrom codiert. Dieser digitale elektrische Impuls steuert dann einen Laser (oder eine LED) an, der die elektrischen Impulse in entsprechende optische Impulse („1“ und „0“) umwandelt.

● Faserübertragung: Das optische Impulssignal breitet sich über das Prinzip der Totalreflexion mit geringen Verlusten und hoher Geschwindigkeit durch die Faser aus.

● Empfänger: Ein Fotodetektor (z. B. eine Fotodiode) empfängt die optischen Impulse und wandelt sie in schwache elektrische Signale um. Diese werden anschließend verstärkt, umgeformt, mit Taktrückgewinnung verarbeitet und dekodiert, um das ursprüngliche, hochwertige digitale Videosignal originalgetreu wiederherzustellen.

● Digitale Systeme sind aufgrund ihrer überlegenen Störfestigkeit, der einfachen Signalwiederherstellung, der Unterstützung von Multiplexing und der Fähigkeit zur Übertragung über große Entfernungen zum Standard in den Bereichen Rundfunk und professionelle Überwachung geworden .

Anwendungen

●  Professionelle Rundfunk- und Filmproduktion

●  Großflächige Sicherheit & Intelligente Städte

●  Fernunterricht & Telemedizin

●  Industrie & Verteidigung

●  Hochwertiges Kabelfernsehen und Display: Wird in Museen, Wissenschaftszentren, Firmenlobbys und Ausstellungshallen für die Fernübertragung und hochwertige Darstellung von Ultra-High-Definition-Videoinhalten eingesetzt.

Spezifikationen
