1x1 Polarisationserhaltender optischer Schalter PM-Schalter 1550nm 5V Nicht rastend 900um
FIBERMART Polarisationserhaltender optischer Schalter (PM-Faserschalter) ist eine passive Komponente mit zwei oder mehr Ports, die selektiv optische Signale von einem gegebenen Eingangsport zu einem gegebenen Ausgangsport in einer optischen Faserübertragungsleitung überträgt, umleitet oder blockiert. Die polarisationserhaltenden (PM) Faserschalter von Fibermart werden aus PM-Panda-Fasern und hochwertigen Steckverbindern hergestellt, die mit Industriestandards kompatibel sind. Sie sind in der Lage, einen wohldefinierten Polarisationszustand (SOP) des Lichts aufrechtzuerhalten.
Eigenschaften
◆Niedrige Einfügedämpfung
◆ Breiter Wellenlängenbereich
◆ Geringes Übersprechen ◆Hohe Stabilität, hohe Zuverlässigkeit
◆ Epoxidfrei auf optischem Pfad
◆ Einrastend und nicht rastend
Anwendung
●Metropolitanisches Netzwerk
●F&E im Labor
●Systemüberwachung
●Konfigurierbares OADM

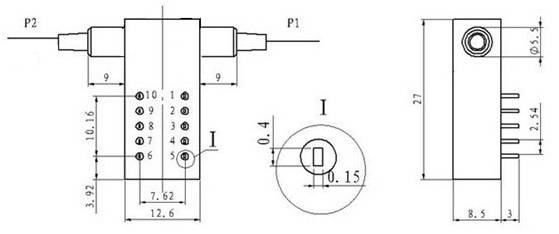

Maße
Performance
|
Parameters
|
|
PMOSW-1×1
|
|
Wavelength Range
|
nm
|
650~1310
|
|
Testing Wavelength
|
nm
|
650/780/850/980/1064/1310
|
|
Insertion Loss
|
dB
|
Typ:0.6,Max:1.0
|
|
Return Loss
|
dB
|
≥35
|
|
Crosstalk
|
dB
|
≥40
|
|
ER
|
dB
|
>18
|
|
PDL
|
dB
|
≤0.05
|
|
WDL
|
dB
|
≤0.25
|
|
TDL
|
dB
|
≤0.25
|
|
Repeatability
|
dB
|
≤±0.02
|
|
Power supply
|
v
|
3.0 or 5.0
|
|
Lifetime
|
Cycle
|
≥107
|
|
Switch Time
|
ms
|
≤8
|
|
Transmission Power
|
mW
|
≤500
|
|
Operation Temperature
|
℃
|
-40~+85
|
|
Storage Temperature
|
℃
|
-40~+85
|
|
Weight
|
g
|
16
|
|
Dimension
|
mm
|
(L)27×(W)12.6×(H)8.5(±0.2)
|
Stecknadeln
|
Optical Path
|
Electric Drive
|
Sensor Status
|
|
1×1
|
1
|
5
|
6
|
10
|
3－4,7－8
|
2－3,8－9
|
|
Latching
|
P1-/-P2
|
+5V
|
GND
|
N/A
|
N/A
|
CLOSE
|
OPEN
|
|
P1---P2
|
N/A
|
N/A
|
GND
|
+5V
|
OPEN
|
CLOSE
|
|
Non-
Latching
|
P1-/-P2
|
N/A
|
N/A
|
N/A
|
N/A
|
CLOSE
|
OPEN
|
|
P1---P2
|
N/A
|
+5V
|
GND
|
N/A
|
OPEN
|
CLOSE
|
Elektrische Parameter
|
|
Voltage
|
current
|
Resistor
|
|
5V Latching
|
4.5~5.5
|
36~44mA
|
125Ω
|
|
5V Non-Latching
|
4.5~5.5
|
26~32mA
|
175Ω
|
|
3V Latching
|
2.7~3.3
|
54~66mA
|
50Ω
|
|
3V Non-Latching
|
2.7~3.3
|
39~47mA
|
70Ω
|
Bestellinformationen: PMOSW－1×1－A－B－C－D－E－F－G
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
|
Fiber Mode
|
Wavelength
|
Voltage
|
Control Model
|
Fiber Diameter
|
Fiber Length
|
Connector
|
|
P3:PM1300
P4:PM14XX
P5:PM1550
|
85: 850nm
13: 1310nm
14: 1490nm
15: 1550nm
162: 1625nm
165: 1650nm
13/15:1310/1550nm
|
3: 3V
5: 5V
|
L: Latching
N:Non-Latching
|
25:250um
90:900um
|
05:0.5m
10:1.0m
15:1.5m
|
OO: None
FP: FC/PC
FA: FC/APC
SP: SC/PC
SA: SC/APC
LP: LC/PC
LA: LC/APC
|
