Optischer ZirkulatorGlasfaser-Zirkulator, 3-Port & 4-Port, polarisationserhaltend & polarisationsunempfindlich für S-Band, C-Band und L-Band
Optische Zirkulatoren sind passive optische Komponenten, die in WDM-Netzen die bidirektionale Übertragung über eine einzelne Faser ermöglichen. Sie finden breite Anwendung in Geräten wie Dispersionskompensationsmodulen (DCMs), optischen Add-Drop-Multiplexern (OADMs), optischen Zeitbereichsreflektometern (OTDRs), optischen Verstärkern und faseroptischen Sensoren. FiberMart bietet sowohl polarisationsunempfindliche als auch polarisationserhaltende optische Zirkulatoren (pm) an . Diese zeichnen sich durch hohe Isolation, geringe Einfügedämpfung und ausgezeichnete Umweltstabilität aus. Kunden können diese Zirkulatoren direkt in dieser Kategorie erwerben oder kundenspezifische Bestellungen aufgeben.
EinführungDer Fibermart Optical Circulator ist ein hochwertiges, nicht-reziprokes passives Bauelement für die präzise und gerichtete Weiterleitung optischer Signale in komplexen Netzwerken. Er ermöglicht die bidirektionale Kommunikation über eine einzelne Faser, indem er sicherstellt, dass sich das Licht auf einem festen, kreisförmigen Pfad von Port 1 zu 2, Port 2 zu 3 usw. ausbreitet. Erhältlich in 3- und 4-Port-Konfigurationen sowie in den Ausführungen Polarisationserhaltend (PM) und Polarisationsunempfindlich (Standard), bietet dieser Zirkulator außergewöhnliche Signalintegrität. Dank seiner hohen Isolation und geringen Einfügungsdämpfung ist er die optimale Lösung zur Leistungssteigerung in optischen Verstärkern, Sensorsystemen und fortschrittlicher Telekommunikationsinfrastruktur.  Merkmale● Hohe Isolation & geringe Einfügedämpfung: Bietet exzellente Signaltrennung (typische Isolation >35 dB) bei minimaler Signaldämpfung (typische Einfügedämpfung <0,9 dB). ● Polarisationsmanagement-Optionen: Erhältlich als polarisationsunempfindliche und polarisationserhaltende (PM) Ausführung für anwendungsspezifische Anforderungen. ● Breiter Wellenlängenbereich: Unterstützt wichtige Telekommunikationsbänder wie 980 nm, 1310 nm und die C/L-Bänder (1530–1620 nm). ● Hohe Leistung & Umweltstabilität: Kann optische Leistungen bis zu 500 mW mit stabiler Performance über einen weiten Betriebstemperaturbereich verarbeiten. ● Kompaktes, robustes Gehäuse: Verfügt über ein langlebiges, zylindrisches Design für zuverlässige Leistung in anspruchsvollen Umgebungen. ● Geringe polarisationsabhängige Dämpfung (PDL): Gewährleistet konsistente Leistung unabhängig vom Polarisationszustand des Eingangssignals mit einer PDL von nur 0,05 dB. ● Vielseitige Anschlussmöglichkeiten: Kann mit verschiedenen Steckertypen (FC, SC, LC) in PC-, UPC- oder APC-Ausführung ausgestattet werden, um den Systemschnittstellen gerecht zu werden. PrinzipienEin optischer Zirkulator ist ein nichtreziprokes Gerät, das Licht in einem streng kreisförmigen Einwegpfad durch seine Anschlüsse lenkt. Diese Funktion basiert auf dem magnetooptischen Faraday-Effekt, bei dem ein Magnetfeld die Polarisation des Lichts in eine durch das Feld selbst vorgegebene Richtung dreht, unabhängig von der Ausbreitungsrichtung des Lichts. Dadurch entsteht die notwendige Einweg-Trennung zur Trennung bidirektionaler optischer Signale auf einer einzelnen Faser.
Diese Technologie gibt es in zwei Hauptvarianten, die unterschiedlich mit der Lichtpolarisation umgehen. Der polarisationsunempfindliche Zirkulator leitet Signale mit minimaler Abhängigkeit vom Polarisationszustand des einfallenden Lichts. Sein Design priorisiert sehr geringe polarisationsabhängige Verluste (PDL) und gewährleistet so eine stabile Leistung in allgemeinen Anwendungen, bei denen die Polarisation variieren kann.
Für spezielle Systeme kommt der polarisationserhaltende (PM) Zirkulator zum Einsatz. Er ist so konstruiert, dass er den linearen Polarisationszustand des Lichts während der Übertragung präzise erhält. Dies erfordert eine exakte Ausrichtung an den Polarisationsachsen der Eingangsfaser und führt zu einem hohen Extinktionsverhältnis, wodurch er für kohärente Kommunikation, fortschrittliche Sensorik und Quantenoptik unerlässlich ist.

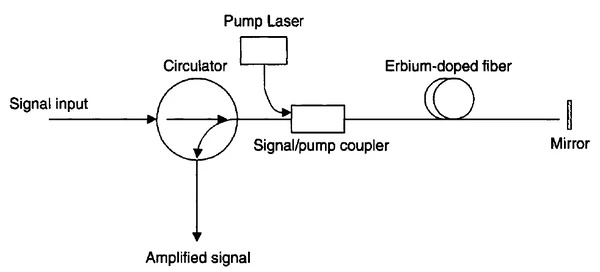

 Anwendungen● Optische Verstärkersysteme: Isolierung des aktiven Verstärkungsmediums und Rückgewinnung des Restpumpenlichts in EDFA- und Raman-Verstärkern. ● Dispersionskompensationsmodule (DCMs): Ermöglichen die bidirektionale Signalübertragung durch Kompensationsfasern zur Inline-Korrektur der chromatischen Dispersion. ● Optisches Add-Drop-Multiplexing (OADM): Ermöglichen das selektive Routing spezifischer Wellenlängenkanäle in WDM-Netzen. ● Faseroptische Sensorik und Prüfung: Einsatz in optischen Zeitbereichsreflektometern (OTDRs) und fortschrittlichen Sensorsystemen zur Signaltrennung und Reflexionsanalyse. ● Bidirektionale Signalübertragung: Ermöglichen gleichzeitiges Senden und Empfangen über eine einzelne Faser in der Telekommunikation.  Spezifikationen
Typ
3 Port (1x2) und 4 Port (2x2), PM-Fasern
Betriebswellenlänge (nm)
1310, 1550(+/-30), S+C+L(1460~1625)
Isolierung (λc,23℃ alle sop) (dB)
≥40
Isolierung (über alles λ, T, sop) (dB)
≥35
Einfügungsdämpfung (λc,0~70℃ alle sop) (dB)
Note P ≤1,0
Note A ≤1,3
PDL (dB)
≤0,15
Rückflussdämpfung (dB)
≥50
PMD (ps)
≤0,1
Richtwirkung/Übersprechen (dB)
≥50
Belastbarkeit (mW)
≤300 oder kundenspezifisch
Fasertyp
SMF-28e, PM-Fasern
Betriebstemperatur (℃)
Lagertemperatur (℃)
-10 ~ +70
-40 ~ +85
Verpackungsabmessungen (mm)
Für blanke Glasfaser oder 900 µm Bündelader
Für 2,0 mm oder 3 mm Kabel
φ5,5×L50(P2) φ5,5×L68(P5) φ5,5×L64(P8)
L98XB14,5XH8,5(P6) L90XB20XH9,5(P9)
|
