LWL-Lichtquelle

Für die Prüfung von Glasfasernetzen sind Laserquellen unerlässlich, um die Dämpfung von Singlemode- und Multimode-Glasfaserkabeln zu messen. Sie decken ein breites Spektrum an Wellenlängen ab und eignen sich somit für alle optischen Testanforderungen. Üblicherweise werden die Lichtquellen zusammen mit Glasfaser-Leistungsmessern verwendet, um die Dämpfung im Glasfasersystem zu messen. Lichtquellen sind in verschiedenen Ausführungen erhältlich, darunter LED, Halogen und Laser. In Kombination mit Glasfaser-Leistungsmessern bieten sie eine wirtschaftliche und effiziente Lösung für Arbeiten an Glasfasernetzen. Fiber-Mart bietet handliche Glasfaser-Lichtquellen und Laserlichtquellen an. Besuchen Sie unseren Shop! Kontaktieren Sie uns unter [email protected] oder nutzen Sie unseren Live-Chat. Entdecken Sie weitere Glasfaserprodukte bei Fiber-Mart und sparen Sie jetzt Zeit und Geld!

Einführung

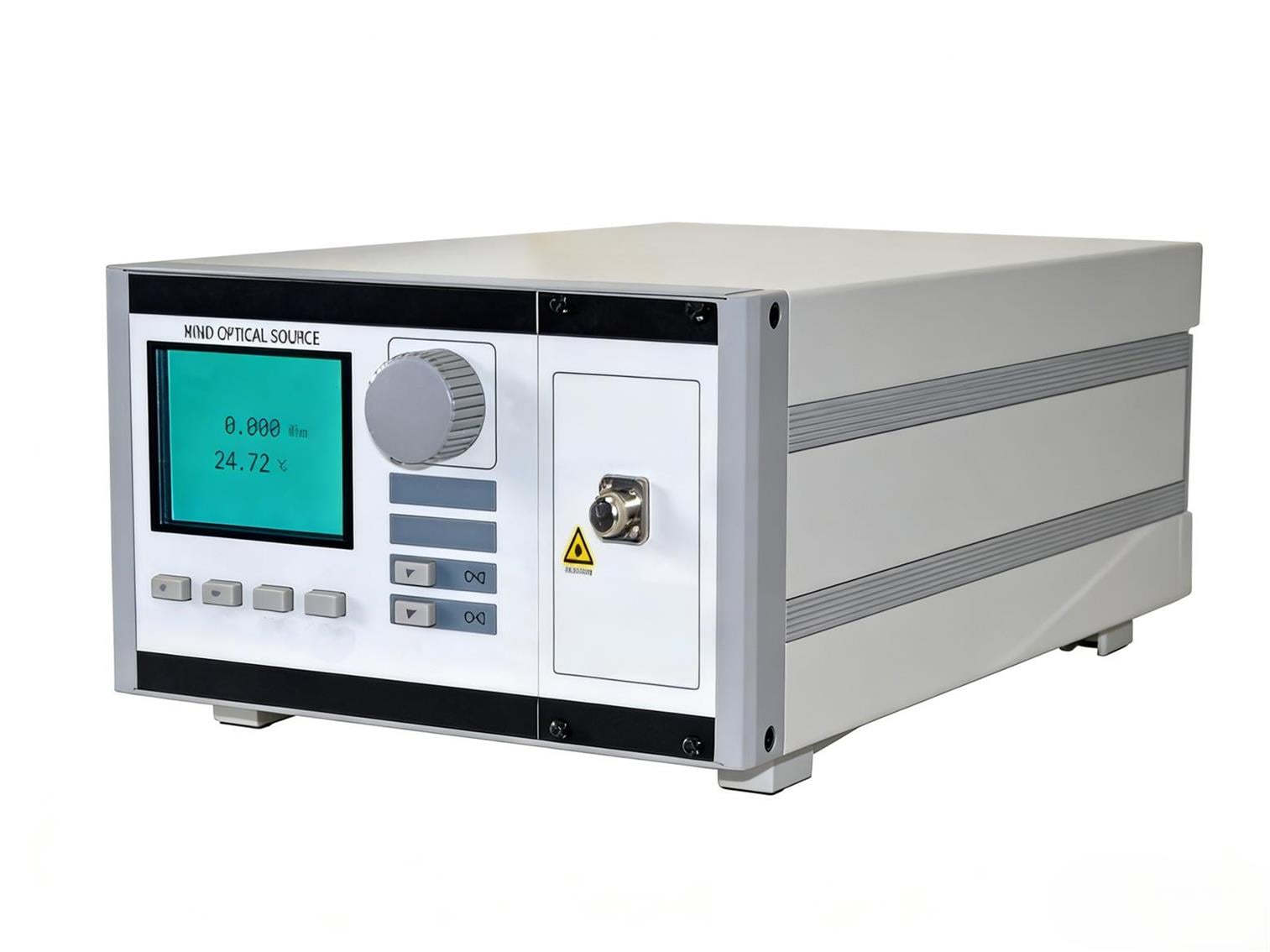

Die faseroptische Laserquelle ist ein grundlegendes Testinstrument zur präzisen Messung der optischen Dämpfung in Singlemode- und Multimode-Glasfasernetzen. Sie dient als stabiler, kalibrierter Lichtemitter und ist unerlässlich für die Charakterisierung der Leistungsfähigkeit von Glasfaserverbindungen, -komponenten und -systemen. In Kombination mit einem faseroptischen Leistungsmesser bildet sie die Basis für kostengünstige und effiziente Testlösungen im Feld und im Labor. Das Portfolio von Fibermart umfasst vielseitige Handgeräte mit unterschiedlichen Wellenlängenbereichen und Lichtquellentypen und bietet somit optimale Werkzeuge für Netzwerkzertifizierung, Wartung und Fehlersuche.

Merkmale

● Bietet eine stabile und präzise kalibrierte optische Ausgangsleistung und gewährleistet so konsistente und reproduzierbare Testergebnisse.

● Deckt wichtige Kommunikationswellenlängen ab (z. B. 650 nm, 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm) für Hochleistungs-Singlemode-Tests sowie LED oder Halogen für Multimode-Anwendungen.

● Sie sind in robusten, benutzerfreundlichen Handverpackungen gefertigt und eignen sich daher ideal für Feldarbeit und Laborforschung.

● Wird hauptsächlich in Verbindung mit einem optischen Leistungsmesser verwendet, um eine durchgängige Einfügungsdämpfungsmessung (IL) durchzuführen.

● Typischerweise mit austauschbaren Adapterspitzen (wie FC, SC, LC, ST, E2000) ausgestattet, die getestet werden.

Prinzipien

Eine faseroptische Laserquelle dient als gesteuerter Sender in einem optischen Dämpfungsmessgerät. Ihre Hauptfunktion besteht darin, eine definierte und stabile optische Leistung in ein Ende der zu prüfenden Glasfaserstrecke einzuspeisen. Für die Einfügedämpfungsmessung wird die Quelle an den Eingang der Strecke und ein Leistungsmesser an den Ausgang angeschlossen. Der Leistungsmesser misst die empfangene Leistung. Die Differenz zwischen der von der Quelle eingespeisten Leistung und der vom Leistungsmesser empfangenen Leistung, abzüglich etwaiger Referenzkalibrierungsfaktoren, ergibt die gesamte Einfügedämpfung der Strecke. Diese umfasst die Dämpfung durch die Glasfaser, die Steckverbinder und die Spleißstellen.

Eine fortgeschrittenere Anwendung ist die Messung der optischen Rückflussdämpfung (ORL) in Kombination mit einer Zirkulator- oder Rückreflexionsmessung. Die Lichtquelle sendet Licht in die Faser aus, und ein integrierter oder separater Detektor misst die Gesamtleistung des von allen Punkten der Übertragungsstrecke (z. B. von Steckverbindern, mechanischen Spleißen oder dem Faserende) zur Lichtquelle zurückreflektierten Lichts. Dies quantifiziert den Rückreflexionsgrad, der für Hochgeschwindigkeits- und Analogsysteme entscheidend ist. Die Genauigkeit all dieser Messungen hängt grundlegend von der Wellenlängenstabilität und der Leistungskonstanz der Lichtquelle ab.

Anwendungen

● Netzwerkinstallation und Abnahmetests.

●  Fehlersuche und -lokalisierung.

● Überprüfung der aktiven Geräte und Transceiver.

● Linkqualifizierung und regelmäßige Wartung.
