Amplificateurs EDFA : le guide essentiel des systèmes de communication optique

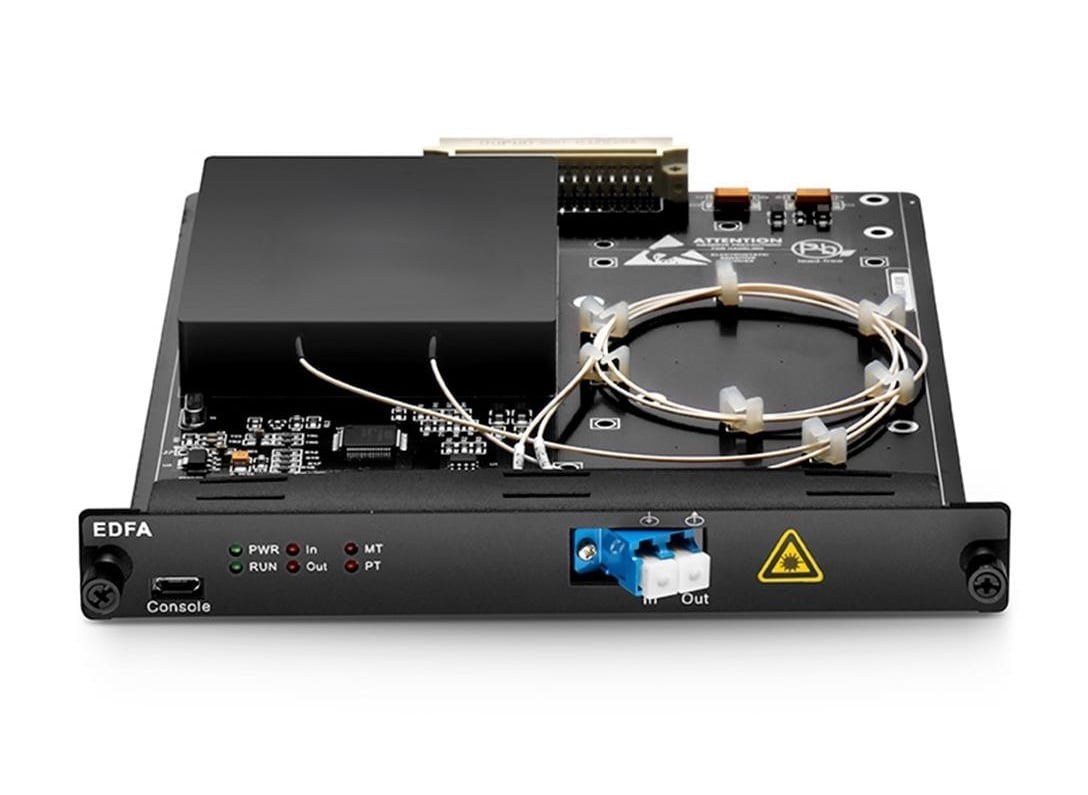

Les amplificateurs à fibre dopée à l'erbium (EDFA)  sont des composants essentiels des systèmes de communication optique modernes. Ils permettent la transmission de signaux optiques haute performance sur de longues distances sans conversion opto-électro-optique (OEO). Depuis leur commercialisation dans les années 1990, les EDFA ont révolutionné les réseaux de fibre optique en offrant une amplification efficace à large bande dans la fenêtre de faibles pertes de 1 550 nm des fibres monomodes standard. Ils prennent en charge le multiplexage par répartition en longueur d'onde dense (DWDM), étendent la portée des transmissions, réduisent la complexité du réseau et diminuent les coûts d'exploitation, ce qui les rend indispensables pour les réseaux dorsaux, les liaisons métropolitaines, les câbles sous-marins et les infrastructures d'accès à la fibre. Ce guide explique les principes de base, les composants clés, les avantages en termes de performances, les applications typiques et les perspectives d'avenir de la technologie EDFA.

Principe de fonctionnement fondamental des EDFA

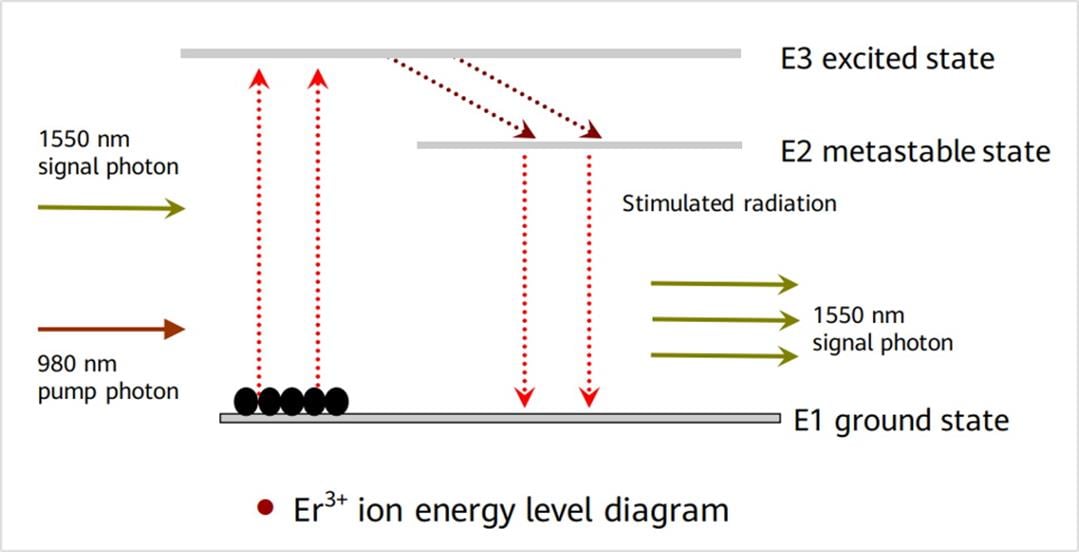

Dynamique des niveaux d'énergie et émission stimulée

Le fonctionnement d'un EDFA repose sur l'émission stimulée d'ions erbium (Er³⁺) dopés dans le cœur de la fibre de silice. Les ions erbium possèdent trois niveaux d'énergie : l'état fondamental, l'état excité et l'état métastable. Des lasers de pompage à 980 nm ou 1480 nm injectent de l'énergie pour exciter les ions de l'état fondamental vers un niveau excité supérieur. Ces ions se relaxent rapidement vers un état métastable de longue durée de vie, créant ainsi une inversion de population. Lorsque des photons du signal incident, émis dans la bande 1550 nm, traversent la fibre, ils déclenchent l'émission stimulée, induisant le retour des ions à l'état fondamental et l'émission de photons cohérents, identiques au signal en longueur d'onde, en phase et en direction. Ce processus permet une amplification optique pure tout en préservant l'intégrité du signal.

Configurations de pompage

Trois architectures de pompage standard optimisent le gain, le bruit et l'efficacité :

● Pompage codirectionnel : la pompe et le signal se propagent dans la même direction, ce qui permet d'obtenir un faible bruit et convient à la préamplification.

● Pompage contradirectionnel : la pompe et le signal se déplacent dans des directions opposées, permettant une puissance de sortie élevée avec une bonne linéarité.

● Pompage bidirectionnel : combine les deux schémas pour obtenir simultanément un gain élevé, une puissance élevée et un faible bruit, idéal pour les systèmes de lignes longue distance.

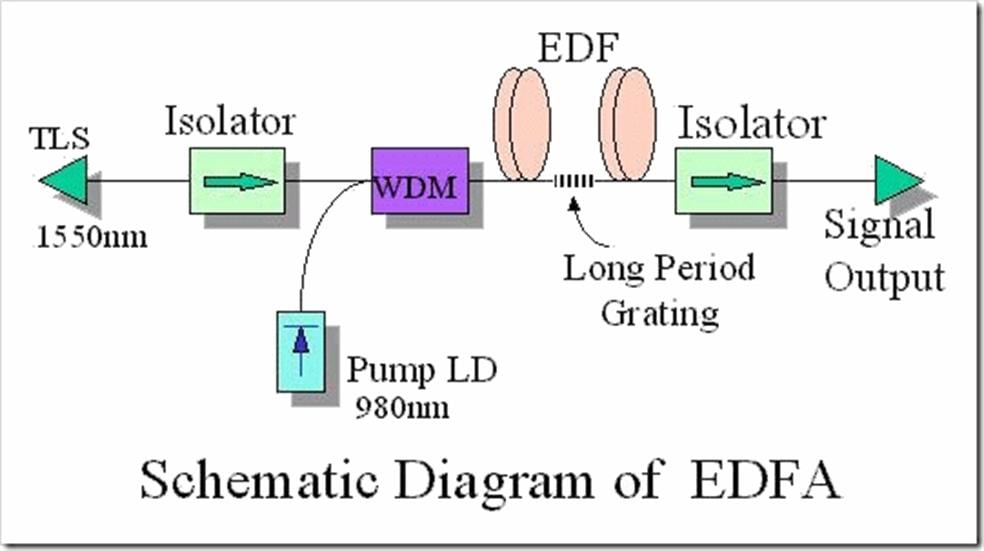

Composants fonctionnels clés

Un EDFA complet se compose de cinq modules essentiels :

● Fibre dopée à l'erbium (EDF) : Le milieu de gain actif, généralement de 10 à 100 mètres de long, dopé avec des ions Er³⁺ dans le cœur.

● Diodes laser de pompage : assurent l’excitation à 980 nm ou 1480 nm, les longueurs d’onde les plus efficaces pour l’excitation de l’erbium.

● Coupleur sélectif en longueur d'onde (WSC) : Combine la lumière de pompe et la lumière de signal dans l'EDF avec une perte minimale.

● Isolateur optique : Empêche les réflexions arrière qui dégradent la stabilité et évitent l'oscillation laser.

● Filtre d'aplatissement de gain (GFF) : Égalise le gain sur la bande C (1530–1565 nm) pour une amplification uniforme du canal DWDM.

Principaux avantages en termes de performances des EDFA

Puissance de sortie élevée et gain élevé

Les amplificateurs à fibre dopée à l'erbium (EDFA) offrent un gain typique de 20 à 40 dB, amplifiant les signaux faibles jusqu'à des niveaux exploitables sur de longues distances. Les modèles haute puissance avancés atteignent une puissance de sortie supérieure à +20 dBm, permettant la mise en cascade sur plusieurs portées et réduisant le nombre de sites de régénération électrique.

Compatibilité avec la technologie DWDM et la bande passante large

Le spectre de gain couvre la bande C (1530–1565 nm) et peut s'étendre jusqu'à la bande L, permettant l'amplification simultanée de 40, 80 canaux DWDM ou plus . Ceci rend les EDFA hautement compatibles avec les systèmes de répartition en longueur d'onde à haute capacité.

Faible facteur de bruit

Les amplificateurs à fibre dopée à l'erbium (EDFA) présentent des performances de bruit exceptionnelles, généralement de 3 à 6 dB, proches de la limite quantique. Ce faible bruit permet de réaliser de longues chaînes tout en conservant un rapport signal/bruit (SNR) acceptable pour les signaux à haut débit.

Indépendance de la polarisation et faibles pertes d'insertion

L'amplification est insensible à la polarisation du signal d'entrée, ce qui garantit des performances stables dans les conditions réelles de transmission sur fibre optique. Les faibles pertes d'insertion simplifient l'intégration avec les émetteurs, les récepteurs, les routeurs et les commutateurs optiques.

Transparence du format des données et du débit binaire

Les EDFA amplifient directement les signaux optiques sans tenir compte du format de modulation ni du débit de données, prenant en charge les protocoles 10G existants, les protocoles 100G/400G/800G modernes et les futurs protocoles cohérents sans modification matérielle.

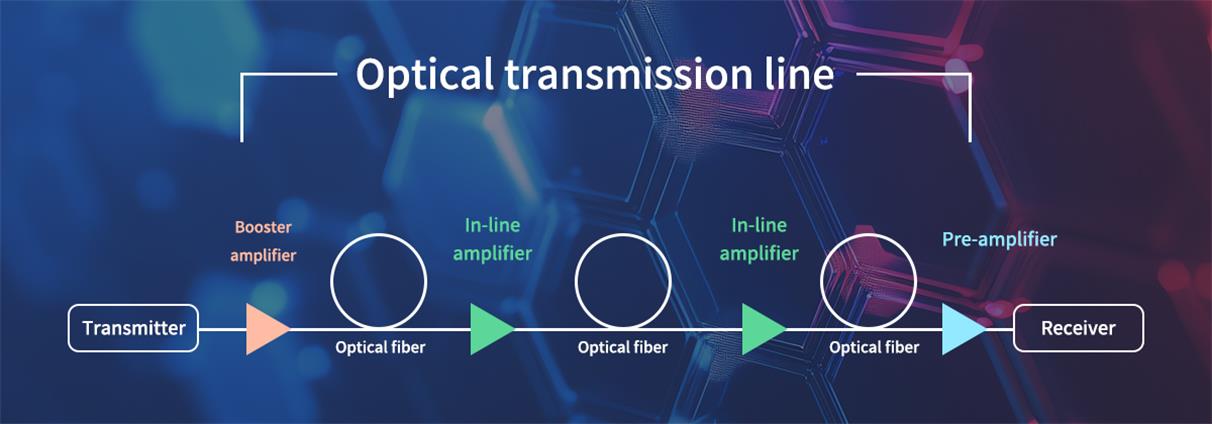

Applications typiques dans les systèmes de communication optique

Amplificateurs en ligne pour réseaux longue distance et sous-marins

Dans les câbles terrestres et sous-marins longue distance, les EDFA compensent l'atténuation de la fibre (~0,2 dB/km à 1550 nm), étendant les portées sans répéteur à des centaines de kilomètres et permettant une connectivité intercontinentale.

Amplificateurs de suramplification (Post-amplificateurs)

Placés immédiatement après les émetteurs optiques, les amplificateurs augmentent la puissance d'émission, étendant la portée des liaisons point à point et améliorant les marges de puissance pour les systèmes DWDM à grand nombre de canaux.

Préamplificateurs

Placés en amont des récepteurs, les préamplificateurs amplifient les signaux entrants faibles au-delà du seuil de sensibilité du récepteur, améliorant ainsi la sensibilité et étendant la portée de la liaison tout en maintenant un faible niveau de bruit.

Réseaux d'accès optiques (FTTx)

Dans les réseaux optiques passifs (PON) , les EDFA augmentent la puissance en aval et en amont, élargissant la couverture, augmentant les rapports de division et prenant en charge un plus grand nombre d'utilisateurs finaux sur des fibres de distribution plus longues.

Liens de télévision par câble (CATV) et de diffusion

Les EDFA amplifient de manière fiable les signaux vidéo analogiques et numériques, prenant en charge la fourniture multiservice sur des infrastructures à fibre unique avec une linéarité élevée et une faible distorsion.

Meilleures pratiques de sélection, de déploiement et de maintenance des EDFA

Critères de sélection

Choisissez le type d'EDFA en fonction de l'application :

●  Préamplificateurs : Privilégier un faible facteur de bruit.

● Amplificateurs de puissance : Concentrez-vous sur une puissance de sortie saturée élevée.

● Amplificateurs en ligne : équilibrer le gain, le bruit et la puissance. Prendre également en compte la bande de fonctionnement (bande C, bande L ou bande C+L), le nombre de canaux, la capacité de surveillance et les interfaces de gestion du réseau.

Directives de déploiement

● Installer des isolateurs optiques à l'entrée et à la sortie pour supprimer les réflexions.

● Utilisez des GFF pour un gain plat sur tous les canaux.

● Contrôler la puissance de la pompe pour éviter la compression du gain et les effets non linéaires.

● Assurer une gestion thermique adéquate pour des performances stables à long terme.

Surveillance et maintenance

Les paramètres clés comprennent la puissance d'entrée/sortie, le gain, le facteur de bruit, le courant de la pompe et la température. La télémétrie en temps réel permet une détection précoce des pannes, réduisant ainsi les temps d'arrêt et simplifiant le dépannage.

Tendances futures de développement de la technologie EDFA

Intégration avec des systèmes cohérents et à haute capacité

Les EDFA de nouvelle génération seront optimisés pour les canaux cohérents de 1,2T, 1,6T et plus, avec une linéarité, des performances de bruit et un contrôle de gain dynamique améliorés.

Solutions à bande passante étendue et à bandes C+L+S

Pour répondre à la croissance exponentielle du trafic, les EDFA évoluent afin de prendre en charge des bandes passantes combinées plus larges, multipliant ainsi la capacité de la fibre sans avoir à poser de nouveaux câbles.

Intégration élevée et miniaturisation

Les modules EDFA compacts et basse consommation de pointe permettront d'améliorer la densité dans les centres de données, les nœuds métropolitains et les périphériques, réduisant ainsi la consommation d'énergie et l'encombrement.

Amplificateurs intelligents et à définition logicielle

Le contrôle adaptatif du gain piloté par l'IA, la surveillance en temps réel de l'état de santé et le réglage des performances par logiciel permettront de mettre en place des réseaux optiques auto-optimisés et à maintenance prédictive.

Résumé

Les amplificateurs EDFA demeurent essentiels à l'infrastructure mondiale des communications optiques, permettant des transmissions longue distance à haut débit et à grande capacité avec une efficacité et une fiabilité inégalées. Leur combinaison unique de gain élevé, de large bande passante, de faible bruit, d'insensibilité à la polarisation et de transparence aux formats de données leur assure un rôle crucial dans la 5G/6G, le cloud computing, le big data et l'accès ultra-haut débit. À mesure que les réseaux évoluent vers des débits plus élevés et une plus grande flexibilité, les technologies EDFA avancées continueront de stimuler l'innovation, soutenant la transformation numérique de la société et de l'industrie pour les décennies à venir.
