Couplage de guide d'ondes à fibre optique

Dans le paysage en constante évolution des communications optiques et de la photonique, le couplage de guides d'ondes à fibres optiques  représente une technologie essentielle reliant les fibres optiques à des composants photoniques avancés. Ce procédé, qui permet un transfert précis des signaux lumineux entre les fibres et les guides d'ondes (tels que ceux des circuits intégrés photoniques, ou PIC), est fondamental pour la performance de dispositifs allant des émetteurs-récepteurs de centres de données aux outils d'imagerie médicale.

Qu'est-ce que le couplage de guide d'ondes à fibre optique ?

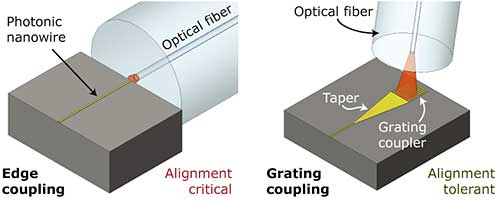

Fondamentalement, le couplage de guides d'ondes à fibres optiques est le processus mécanique et optique d'alignement des fibres optiques (fils fins et flexibles de verre ou de plastique transmettant la lumière) avec les guides d'ondes, qui sont des canaux structurés (souvent sur puces ou substrats) conçus pour guider la lumière le long d'un trajet spécifique. L'objectif est de minimiser les pertes de lumière pendant la transmission, car même de légers désalignements peuvent entraîner une dégradation significative du signal.

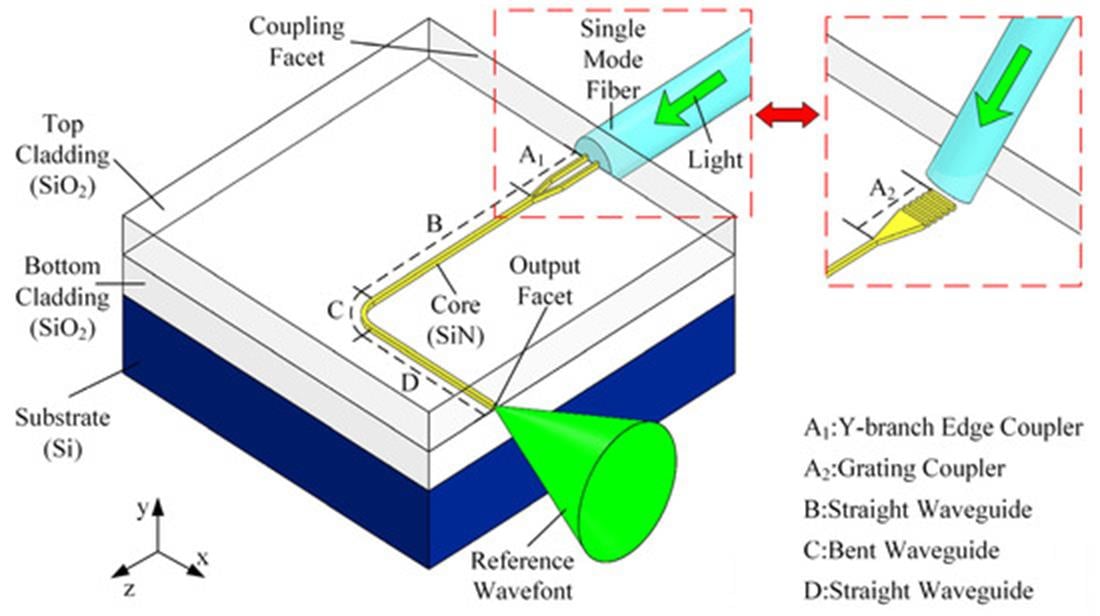

La lumière traverse les fibres optiques par réflexion totale interne (RTI), tandis que les guides d'ondes reposent sur des principes similaires, mais sont limités par leur structure physique (par exemple, les guides d'ondes en silicium sur les circuits intégrés photoniques). Pour un couplage efficace, le cœur de la fibre (où la lumière est concentrée) doit s'aligner avec celui du guide d'ondes avec une précision extrême, souvent de l'ordre du micron ou du sous-micron. Cet alignement garantit que la majeure partie de la lumière de la fibre pénètre dans le guide d'ondes sans être diffusée ni absorbée, préservant ainsi l'intégrité du signal.

Les scénarios de couplage courants incluent le couplage fibre-puce (connexion d'une seule fibre à un PIC), le couplage réseau de fibres-puce (utilisation d'une unité de réseau de fibres (FAU) pour relier simultanément plusieurs fibres à une puce) et le couplage réseau de fibres-guide d'ondes (alignement des FAU avec des guides d'ondes autonomes). Chaque scénario nécessite des stratégies d'alignement sur mesure pour relever des défis mécaniques et optiques spécifiques.

Principaux défis du couplage de guides d'ondes à fibres optiques

Tolérance d'alignement submicronique

Le diamètre du cœur d'une fibre optique monomode, largement utilisée pour les communications longue distance, est généralement d'environ 8 à 10 microns, tandis que celui des guides d'ondes des PIC peut être encore plus petit (2 à 5 microns). Un défaut d'alignement de quelques microns seulement peut réduire l'efficacité de couplage de 50 %, voire plus. Par conséquent, les systèmes d'alignement doivent fonctionner avec une résolution allant jusqu'au nanomètre pour répondre aux exigences de performance.

Instabilité environnementale

Les vibrations, les fluctuations de température et les dérives mécaniques peuvent perturber l'alignement au fil du temps. Par exemple, une légère vibration provenant d'un équipement voisin ou la dilatation thermique des composants du système de couplage peuvent désaligner la fibre ou le guide d'ondes, entraînant une perte de signal. La stabilité à long terme est donc essentielle, en particulier pour les systèmes industriels fonctionnant en continu.

Évolutivité pour les applications à haut volume

Dans les environnements de fabrication (par exemple, la production de répartiteurs de fibres PLC ou d'émetteurs-récepteurs PIC), le couplage doit être rapide, constant et reproductible. L'alignement manuel, bien que précis pour la recherche, est trop lent et sujet aux erreurs humaines pour la production de masse. Adapter les processus de couplage aux exigences industrielles nécessite des systèmes automatisés capables de gérer simultanément plusieurs fibres ou composants.

Compatibilité entre les composants

Les fibres optiques, les FAU, les PIC et les guides d'ondes sont disponibles en différentes tailles et configurations. Un système de couplage doit être adaptable à différents types de composants, par exemple pour aligner une FAU à 12 fibres avec un PIC en silicium, ou une fibre monomode avec un guide d'ondes en Y. Cette compatibilité nécessite des dispositifs flexibles, des platines d'alignement réglables et un logiciel personnalisable.

Solutions : Systèmes d'alignement de guides d'ondes à fibres optiques

Pour relever ces défis, des systèmes spécialisés d'alignement de guides d'ondes à fibres optiques ont été développés, alliant mécanique de précision, optique avancée et logiciel intelligent. Des fournisseurs leaders comme Fibermart proposent une gamme de systèmes adaptés à différents cas d'utilisation, des laboratoires de recherche aux lignes de production industrielle, chacun étant conçu pour optimiser l'efficacité, la stabilité et la vitesse de couplage.

Composants du système : les éléments constitutifs de la précision

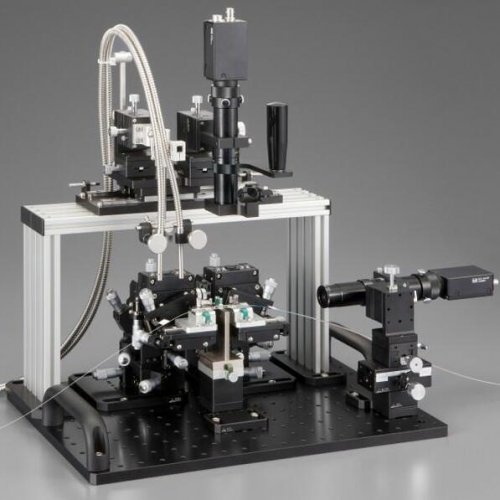

Un système d'alignement haute performance intègre plusieurs composants pour répondre à chaque étape du processus de couplage :

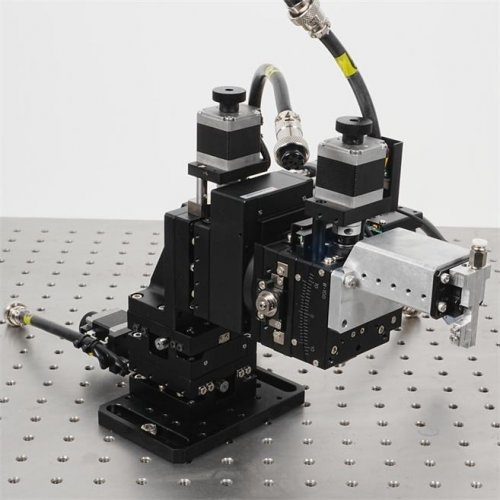

Platines d'alignement : Deux platines motorisées à 6 axes (ou manuelles pour la recherche) permettent le déplacement selon les axes X, Y, Z, tangage, lacet et roulis, permettant un positionnement submicronique. Les platines entièrement automatiques utilisent des micromètres différentiels ou des actionneurs à moteur pas à pas pour un contrôle à l'échelle nanométrique.

Fixations : Les fixations FAU personnalisées et les fixations PIC avec capteurs tactiles maintiennent les composants en place, garantissant ainsi la stabilité pendant l'alignement.

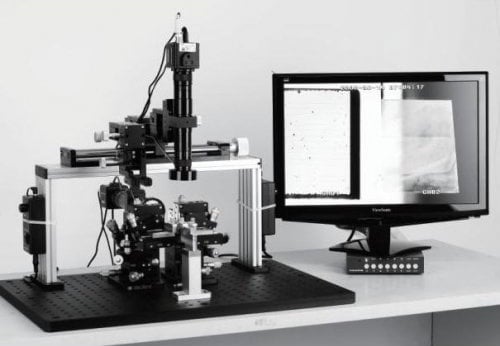

Systèmes de vision : les caméras CCD, les objectifs haute résolution et l'éclairage LED fournissent un retour visuel en temps réel, permettant aux opérateurs ou aux logiciels d'ajuster l'alignement avec précision.

Outils de test optique : les sources lumineuses et les wattmètres mesurent l'efficacité du couplage, garantissant que le système atteint les objectifs de performance avant de finaliser la connexion.

Distributeurs de durcissement UV et d'époxy : après l'alignement, ces outils lient de manière permanente les fibres aux guides d'ondes, se verrouillant en position pour une stabilité à long terme.

Tables anti-vibrations : isolent le système des vibrations externes, empêchant ainsi la dérive d'alignement et préservant l'intégrité du signal.

Contrôleurs de mouvement : les contrôleurs de moteur 5 phases à 12 axes coordonnent le mouvement de la scène, permettant l'alignement synchronisé de plusieurs composants (essentiel pour le couplage FAU-puce).

Types de systèmes : du manuel à l’automatisation complète

Les systèmes d'alignement sont classés en fonction de leur niveau d'automatisation, correspondant aux besoins de différentes applications :

Systèmes d'alignement manuel : Idéals pour les laboratoires de recherche ou les essais à faible volume. Ces systèmes utilisent des vis à oreilles pour un positionnement manuel, avec une résolution de l'ordre du micron. Économiques et flexibles pour le prototypage, ils n'atteignent pas la vitesse des systèmes automatisés.

Systèmes semi-automatisés : ils combinent supervision manuelle et contrôle logiciel. Un logiciel de workflow guide les opérateurs tout au long des étapes d'alignement, utilise des systèmes de vision pour le retour d'information et automatise les réglages de base. Ils allient précision et flexibilité, ce qui les rend adaptés à la production en petites séries (par exemple, tests PIC personnalisés).

Systèmes 12 axes entièrement automatisés : conçus pour les lignes de production industrielles (par exemple, la fabrication de répartiteurs de fibres PLC). Ces systèmes utilisent une rétroaction en boucle fermée (ou couplage en boucle ouverte-fermée) pour ajuster automatiquement l'alignement, éliminant ainsi les erreurs humaines. Ils gèrent rapidement les tâches volumineuses (alignement simultané de plusieurs fibres ou FAU) tout en maintenant une précision submicronique.

Applications du couplage de guides d'ondes à fibres optiques

Centres de données et télécommunications

Dans les centres de données, où la transmission de données à haut débit est essentielle, le couplage fibre-PIC est utilisé dans les émetteurs-récepteurs et les commutateurs optiques. Les PIC intègrent plusieurs fonctions photoniques (par exemple, lasers, modulateurs, détecteurs) sur une seule puce, et un couplage efficace avec les fibres garantit une transmission des données entre les puces et les réseaux de fibres avec un minimum de pertes. De même, dans les télécommunications longue distance, le couplage réseau de fibres-guide d'ondes est utilisé dans les systèmes de multiplexage en longueur d'onde dense (DWDM), qui augmentent la bande passante des câbles à fibre optique.

Circuits intégrés photoniques (PIC)

Les PIC sont les « micropuces de la photonique » et leurs performances dépendent entièrement d'un couplage efficace des fibres. Leurs applications incluent l'informatique quantique (où les PIC manipulent des bits quantiques via la lumière), les systèmes lidar (pour les véhicules autonomes) et les capteurs optiques (pour la surveillance environnementale). Les systèmes d'alignement entièrement automatisés sont essentiels à la production évolutive des PIC, car ils garantissent un couplage constant entre des centaines, voire des milliers de puces.

Répartiteurs de fibres PLC

Les répartiteurs de fibres optiques à circuit optique planaire (PLC) permettent de diviser un signal optique unique en plusieurs signaux (ou de combiner plusieurs signaux en un seul). Leur fabrication fait appel à des systèmes d'alignement manuels ou semi-automatisés, alignant les réseaux de fibres sur les guides d'ondes PLC afin d'assurer une répartition uniforme du signal sur toutes les fibres de sortie.

Détection médicale et industrielle

En imagerie médicale (par exemple, endoscopes) et en détection industrielle (par exemple, capteurs de température ou de pression), le couplage par guide d'ondes à fibres optiques permet le transfert de signaux lumineux entre les fibres et les capteurs miniaturisés. La précision des systèmes d'alignement garantit que ces capteurs fournissent des données précises et fiables, essentielles pour des applications telles que la chirurgie mini-invasive ou la surveillance des pipelines.

Conclusion

Pour les entreprises comme pour les chercheurs, investir dans des systèmes d'alignement de haute qualité, tels que ceux proposés par Fibermart, est essentiel pour exploiter pleinement le potentiel du couplage de guides d'ondes à fibres optiques. Qu'il s'agisse de prototyper un nouveau PIC ou de produire à grande échelle des composants à fibre optique, ces systèmes offrent la précision, la stabilité et la flexibilité nécessaires pour rester à la pointe de l'innovation photonique.
