Que savez-vous du répartiteur PLC ?

PLC Splitter, abréviation de Planar Lightwave Circuit Splitter, est développé sur la base d'un processus unique de guide d'ondes en verre de silice à queue de cochon aligné avec précision et fiable dans un boîtier miniature, fournissant une solution de distribution de lumière à faible coût avec un petit facteur de forme et une grande fiabilité.

Pourquoi avons-nous besoin de répartiteurs PLC?
Le séparateur est un composant indispensable des systèmes de réseau optique passif (PON). Dans le système PON, le séparateur PLC est utilisé pour distribuer ou combiner des signaux optiques. Comme largement utilisé dans FTTx (fibre vers le x, qui est défini comme un terme collectif pour diverses topologies de livraison de fibre optique qui sont classées en fonction de l'endroit où la fibre se termine), la technologie de séparateur est tarifée avec sa longueur d'onde de fonctionnement plus large (le séparateur PLC peut fonctionner à une longueur d'onde de 1260-1650 nm, tandis que FBT peut généralement fonctionner à trois longueurs d'onde de fonctionnement différentes). Le séparateur PLC, avec ses performances de haute qualité, telles que la faible perte d'insertion, la faible perte dépendante de la polarisation (PDL), répond aux exigences de transmission de différentes longueurs d'onde, l'uniformité spectrale, le signal moyen attribué à l'utilisateur, la structure compacte, le petit volume, le faible coût de plus de points, etc., il est largement utilisé et devrait être un composant important dans de nombreuses solutions de réseau. La position du répartiteur PLC dans le réseau, voir Figure 1.

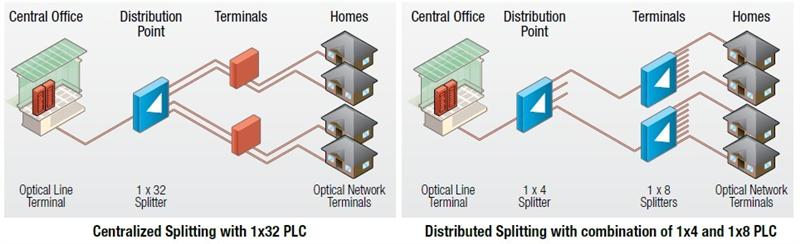

Figure 1. The position of PLC Splitter in the network

Comment fonctionne un répartiteur CPL ?
Le répartiteur PLC est installé dans chaque réseau optique entre le terminal de ligne optique PON (OLT) et les terminaux de réseau optique (ONT) desservis par l'OLT. Un séparateur optique simple est utilisé dans les réseaux pour mettre en œuvre la technologie BPON, GPON, EPON, 10G EPON et 10G GPON. Mais il y a quelque chose de spécial dans un réseau WDM PON, il utilisera un guide d'ondes en réseau (AWG) au lieu du séparateur optique. Le séparateur PLC est basé sur la technologie de circuit à ondes lumineuses planaires et sur un processus d'alignement de précision afin qu'il puisse diviser uniformément une entrée optique simple/double en plusieurs sorties optiques et est noté 1xN ou 2xN. Nous pouvons voir la figure 2 ci-dessous, qui montre le principe de fonctionnement du répartiteur PLC.

Figure 2. PLC splitter’s working principle

Types de répartiteurs PLC
Selon les conditions de l'abonné ou la longueur du câble, les types de séparateurs CPL disponibles, notamment 1xN et 2xN, peuvent être utilisés, tels que 1x4, 1x8, 1x16, 1x32, etc. De plus, afin de suivre les différentes demandes des clients, les fabricants produisent différents emballages.
Types de séparateur PLC Fiber-Mart
Les séparateurs PLC de Fiber-Mart, y compris les types 1XN à 64 et 2XN à 64, ont une large gamme de longueurs d'onde de travail de 1260 nm à 1620 nm. Types de colis comme ci-dessous :

• Bare fiber splitter-the PLC splitter without connectors (Figure 3.)

Figure 3. Bare fiber splitter

• Blockless fiber splitter-PLC Splitter with LC/SC/FC/ST connectors – direct 900μm output (Figure 4.)

Figure 4. Blockless fiber splitter

• Fanout Splitters-PLC Splitter with LC/SC/FC/ST connectors and Fan-out Kit (Figure 5.)

Figure 5. Fanout Splitters

• ABS & LGX Splitters-PLC Splitter module with 0.9/2/3mm cable input and output(Figure 6.)

Figure 6. ABS and LGX Splitter

• Rack Chassis Splitter- PLC Splitter mounted in patch panel(Figure 7)

Figure 7. Rack Chassis Splitter

Fiber-Mart PLC Splitter Nouveaux produits : PLC Splitter de type mini plug-in
Fiber-Mart a récemment lancé le tout dernier produit de la ligne de production de répartiteurs PLC, qui est conçu en type Mini plug-in (Figure 8). Ce type de répartiteur PLC est spécialisé pour les applications de répartiteur plug and play, présente une grande fiabilité, un temps d'installation court, une petite taille, une large plage de longueurs d'onde de fonctionnement et une bonne uniformité de canal à canal et fournit un rapport coût-efficacité et qui économise de l'espace adapté au les exigences de réseau en constante évolution, et maintenant il est largement utilisé dans les réseaux PON pour réaliser la division de puissance du signal optique.

Figure 8. PLC Splitter in Mini Plug-in Type

Caractéristiques du produit:

      Faible perte d'insertion
      Faible perte dépendante de la polarisation
      Conception compacte Bonne uniformité de canal à canal
      Large longueur d'onde de fonctionnement : 1260 ~ 1650 nm
      Haute fiabilité et stabilité
      Compatible avec Telcordia GR-1209-CORE-2001
      Conforme à Telcordia GR-1221-CORE-1999

Application:

      Installé dans une armoire extérieure et une boîte à bornes au sol
      Fibre FTTH jusqu'au domicile
      Réseau PON
      télévision par câble
      réseau local fibre

Fiber-Mart fournit des produits et services professionnels et excellents pour votre solution de réseau PON. en savoir plus cliquez ici !
