Comment choisir le bon câble de raccordement fibre MPO/MTP ?

Choisir le bon câble de raccordement fibre MPO/MTP est crucial pour obtenir une transmission de données efficace et fiable dans l'environnement numérique à forte demande d'aujourd'hui. Alors que la demande de connexions à haut débit continue d'augmenter, il est essentiel de comprendre l'importance du nombre de fibres dans les câbles de brassage fibre MPO/MTP. Dans ce guide, nous explorerons l'importance du nombre de fibres et fournirons des informations précieuses pour vous aider à choisir le câble de raccordement fibre MPO/MTP adapté à vos besoins spécifiques. Que vous construisiez un centre de données ou mettiez à niveau une infrastructure réseau existante, cet article constituera une ressource complète pour vous aider à sélectionner le bon câble de raccordement fibre MPO/MTP.

Qu'est-ce qu'un câble MPO/MTP ?

MPO (Multi-Fiber Push-On) et MTP (une marque déposée de US Conec) sont des types de câbles à fibres optiques haute densité couramment utilisés, largement utilisés dans les centres de données et les réseaux de télécommunications. Les câbles MPO et MTP sont conçus pour fournir un moyen rapide et efficace de connecter plusieurs fibres dans un seul connecteur. Ces câbles présentent des caractéristiques plug-and-play, simplifiant considérablement l'installation et la maintenance dans les centres de données.

Câble MPO vs MTP : les câbles MPO et MTP partagent de nombreux attributs communs, c'est pourquoi ils sont si populaires. La principale caractéristique est que ces câbles sont livrés avec des fibres pré-terminées avec des connecteurs standardisés. Alors que les autres câbles à fibre optique doivent être méticuleusement disposés et installés à chaque nœud du centre de données, ces câbles sont essentiellement plug-and-play. Cette commodité, combinée au plus haut niveau de performances, en fait le choix privilégié pour de nombreuses applications de centres de données.

Types de câbles MPO/MTP

Les câbles MPO/MTP sont principalement disponibles en deux types : les câbles à fibre principale MPO/MTP et les câbles à harnais/breakout MPO/MTP.


Câbles de fibre de tronc MPO/MTP


Les câbles à fibre optique principale MPO/MTP sont généralement utilisés pour créer des interconnexions principales et horizontales, avec un connecteur MPO/MTP à chaque extrémité. Un câble peut contenir de 8 à 48 fibres.

Faisceau MPO/MTP/câbles de dérivation

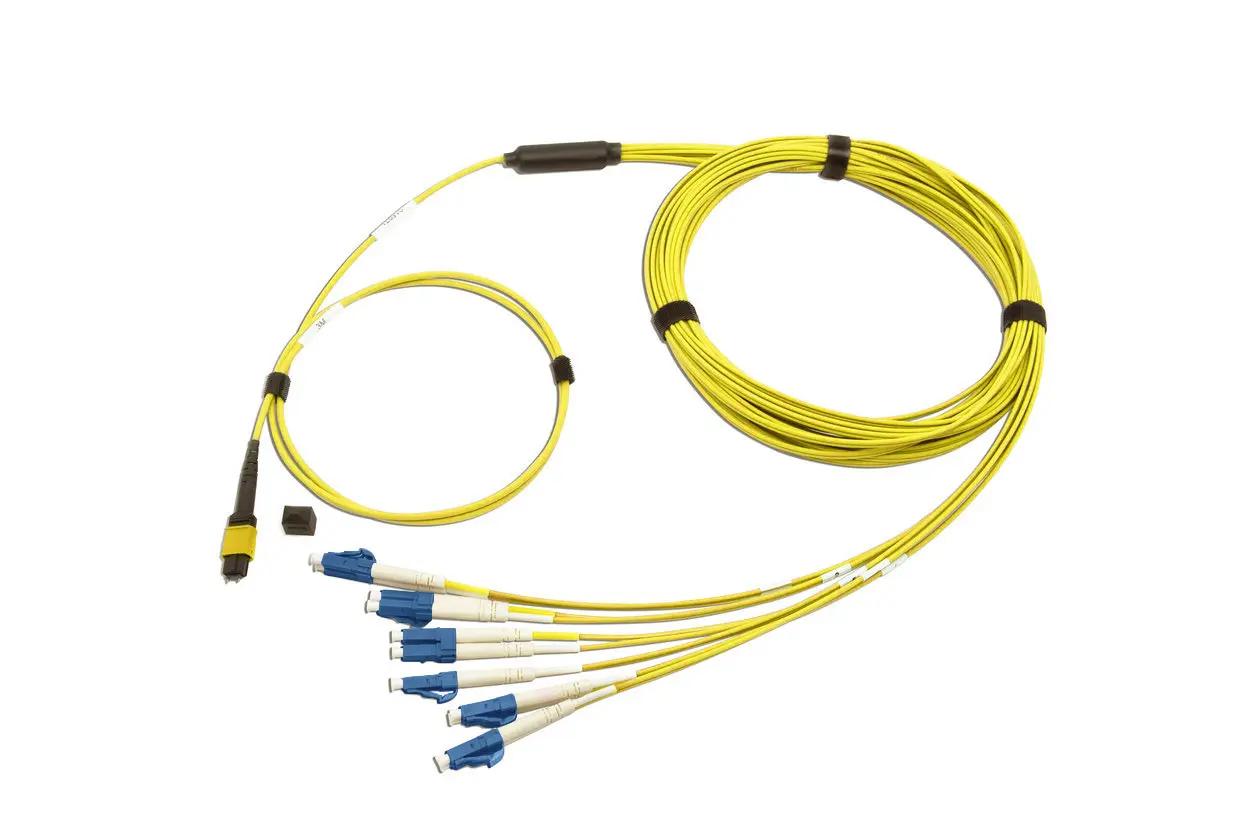

Les câbles harnais/breakout sont utilisés pour diviser un connecteur MPO/MTP en connecteurs individuels pour une connexion facile aux appareils. Les câbles de conversion MPO/MTP peuvent convertir entre différents types de connecteurs, tels que MPO vers LC ou MPO vers SC.

Les câbles MPO/MTP sont également disponibles dans différentes configurations, telles que 8 fibres, 12 fibres, 16 fibres et 32 fibres, en fonction des besoins spécifiques de l'application. Cette flexibilité de configuration permet aux utilisateurs d'adapter leurs choix en fonction des exigences d'échelle et de performances de leur réseau ou de leur centre de données. À mesure que la technologie progresse, les configurations des câbles MPO/MTP continuent d'évoluer pour répondre aux demandes croissantes de transmission de données.

Comment choisir les câbles MPO/MTP

Choisir le bon nombre de fibres pour les câbles MPO/MTP a un impact sur l'efficacité et les performances de l'ensemble du réseau. Dans cette section, nous examinerons les facteurs qui influencent les décisions concernant le nombre de fibres.


Exigences du réseau et objectifs de transmission de données


Différentes applications réseau et besoins de transmission de données peuvent nécessiter un nombre variable de fibres. Les centres de données haute densité peuvent nécessiter davantage de fibres pour prendre en charge de gros volumes de transmission de données, tandis que les réseaux plus petits peuvent nécessiter moins de fibres.


Compatibilité avec l'infrastructure existante


La compatibilité avec l'infrastructure existante est cruciale lors de la sélection du nombre de fibres pour les câbles MPO/MTP. S'assurer que les nouveaux câbles correspondent aux équipements et connecteurs fibre existants permet d'éviter des problèmes de compatibilité inutiles.


Envisagez l'évolutivité future


À mesure que les entreprises se développent et que la technologie progresse, les futures demandes en matière de réseau pourraient augmenter. Choisir des câbles MPO/MTP avec plus de fibres peut faciliter les extensions et mises à niveau futures.


Contraintes budgétaires et de ressources


Le budget et les ressources jouent également un rôle dans le choix du nombre de fibres. Les câbles comportant plus de fibres ont tendance à être plus chers, tandis que les câbles comportant moins de fibres peuvent être plus rentables. Il est donc essentiel de trouver un équilibre entre les besoins réels et le budget disponible.

Guide de câblage MPO/MTP

Câblage 40G MPO/MTP


Les connecteurs MPO/MTP à 12 fibres peuvent prendre en charge le 40G, généralement utilisé dans les centres de données 40G. Une mise en œuvre typique d'un système plug-and-play MPO/MTP divise un câble fibre principal à 12 fibres en six canaux, exécutant jusqu'à 10 Gigabit Ethernet (en fonction de la longueur du câble). Les systèmes 40G utilisent un tronc à 12 fibres pour créer des liaisons Tx/Rx, consacrant 4 fibres pour chaque transmission de liaison montante 10G et 4 fibres pour chaque réception de liaison descendante 10G.


Connexion 40G-40G


L'utilisation d'un câble principal MPO à 12 fibres pour connecter deux modules optiques 40G permet d'obtenir une connexion 40G à 40G entre deux commutateurs. Cette méthode de connexion peut également être appliquée aux connexions 100G à 100G.


Câblage fibre optique du tronc 40G


Les câbles de faisceau de conversion d'interconnexion MTP vers MTP à 24 fibres sont conçus pour fournir un système de câblage multifibre plus flexible basé sur les produits MTP. Contrairement aux câbles harnais MTP, les câbles de conversion MTP sont dotés de connecteurs MTP aux deux extrémités, offrant ainsi plus de possibilités pour les systèmes de câblage à 24 fibres existants. Les câbles de conversion MTP 40/100G éliminent le gaspillage de fibre dans les transmissions 40G actuelles et les transmissions 100G à venir. L'utilisation de câbles de conversion MTP est une option plus rentable et moins coûteuse que l'achat et l'installation de boîtiers de conversion séparés.


Câblage 100G MPO/MTP


Utilisant 4 paires de fibres, les émetteurs-récepteurs QSFP28 100G disposent d'un port MPO à 12 fibres (avec 4 fibres inutilisées). L'utilisation de la transmission SR4 sur fibre multimode est la plus rentable pour les courtes distances (jusqu'à 100 m). L'utilisation de la transmission PSM4 à 8 fibres offre des distances plus longues que la transmission monomode. En transmettant sur 4 paires de fibres, un câble de faisceau MPO-LC à 8 fibres peut connecter des émetteurs-récepteurs multimodes et monomodes dans un rapport de 1:4. Un câble optique actif QSFP28 100G peut se connecter à quatre modules optiques SFP28 25G.


100G SR4 Parallèle BASE-8 sur Fibre Multimode


Le câble optique actif 100G QSFP28 SR4 est généralement directement connecté dans la zone de commutation.

100G PMS4 parallèle BASE-8 sur fibre monomode


Le câble optique actif 100G QSFP28 PMS4 est généralement directement connecté dans la zone de commutation.


Lien 200G à 200G


Le câble de raccordement fibre MPO avec 12 fibres connecte 2x QSFP56-SR4-200G.


Câblage 400G MPO/MTP


Les câbles MPO/MTP avec connecteurs multifibres sont utilisés pour les connexions d'émetteur-récepteur optique. Les câbles 400G MPO/MTP ont quatre scénarios d'application différents. Les câbles de brassage fibre MPO courants comprennent les câbles à 8 fibres, 12 fibres et 16 fibres. Généralement, des câbles de brassage monomode MPO/MTP à 8 ou 12 fibres sont utilisés pour connecter directement deux modules optiques 400G-DR4. Les câbles MPO à 16 fibres peuvent connecter des modules optiques 400G-SR8 aux modules optiques 200G QSFP56 SR4, ou connecter des modules optiques 400G-8x50G à 400G-4x100G. Les câbles de raccordement duplex MPO à 8 fibres vers LC à 4 fibres sont utilisés pour connecter les modules optiques 400G-DR4 et les modules optiques 100G-DR.


Guide de câblage 800G MPO/MTP


Dans les environnements réseau 800G à plus haut débit, les câbles MTP/MPO jouent un rôle crucial grâce à leur haute densité, leur bande passante élevée et leur flexibilité. Les câbles MTP/MPO adoptent divers schémas de faisceau ou de connexion directe, se connectant de manière transparente aux modules optiques 800G, aux modules optiques 400G et aux modules optiques 100G, améliorant ainsi la richesse et la flexibilité de la construction du réseau.


Connexion 800G et câblage direct


Les câbles principaux MTP à 16 fibres sont conçus pour la connexion optique directe de 800G QSFP-DD/OSFP DR8 et 800G OSFP XDR8, prenant en charge la transmission 800G dans les centres de données hyperscale.


Interconnexion 800G à 8x100G


Les câbles de faisceau MTP-LC à 16 fibres sont optimisés pour une connexion optique directe de 800G OSFP XDR8 à 100G QSFP28 FR, et de 800G QSFP-DD/OSFP DR8 à 100G QSFP28 DR, ainsi que pour les applications de centres de données haute densité.


Interconnexion 800G à 2x400G


Les câbles de conversion MTP à 16 fibres fournissent un système de câblage multifibre plus flexible basé sur les produits MTP. L'utilisation de câbles de conversion MTP est une option plus rentable et moins coûteuse que l'achat et l'installation de boîtiers de conversion séparés. Dans les mises à niveau du réseau de 400G à 800G, la possibilité de connecter directement un module optique 800G à deux modules optiques 400G peut utiliser plus efficacement l'espace de câblage, réduisant ainsi les coûts de câblage.

Conclusion

Choisir le bon câble de raccordement fibre MPO/MTP est crucial pour obtenir des connexions réseau efficaces et fiables. En tenant compte de facteurs tels que les exigences du réseau, la compatibilité avec l'infrastructure existante, l'évolutivité future et les contraintes budgétaires, les utilisateurs peuvent prendre des décisions éclairées et choisir le câble de raccordement fibre MPO/MTP adapté à leurs besoins spécifiques. Un choix judicieux peut garantir que vos câbles MPO/MTP non seulement répondent, mais dépassent, à vos exigences de connectivité en constante évolution.
