La fibre de transmission multimode la plus couramment utilisée dans les centres de données est actuellement OM3/OM4 qui peut transmettre des débits de données de 10/40/100 Gbps.
Face à l'augmentation des besoins en bande passante des centres de données en raison des besoins en commutation et routage supplémentaires, de la virtualisation, de la convergence, de la vidéo à la demande (VoD) et du cloud computing haute performance, le besoin d'une infrastructure de câblage fiable et performante pour prendre en charge ces applications devient crucial. La norme Ethernet IEEE 802.3ba 40G/100G fournit des recommandations pour la transmission 40G/100G avec fibre multimode et monomode. OM3 et OM4 sont les seules fibres multimodes incluses dans la norme.
Outre les performances du câble, le choix de l’interface de connexion physique est également important.
La technologie optique parallèle nécessitant la transmission simultanée de données sur plusieurs fibres, un connecteur multifibres est indispensable. Les connecteurs MPO/MTP , équipés de 12 ou 24 fibres, sont compatibles avec cette solution. Par exemple, un système 10G utiliserait un seul connecteur MPO/MTP (12 fibres) entre les deux commutateurs. Des modules sont placés à l'extrémité du connecteur MPO pour assurer la transition entre un connecteur MPO et un ensemble de câbles LC duplex ou SC duplex 12 fibres. Cela permet la connectivité au commutateur. Les systèmes 40G et 100G nécessitent une configuration légèrement différente. Des modules et des bacs à cartes individuels, ainsi que divers ensembles de câbles, sont disponibles pour une interface MPO/MTP et une connectivité aux connecteurs LC et SC.
Système MPO 40G – Un connecteur MPO (12 fibres) est utilisé. Le 10G est transmis sur chaque canal/brin de fibre, en émission et en réception. 8 des 12 fibres sont alors activées, assurant ainsi une transmission parallèle 40G.

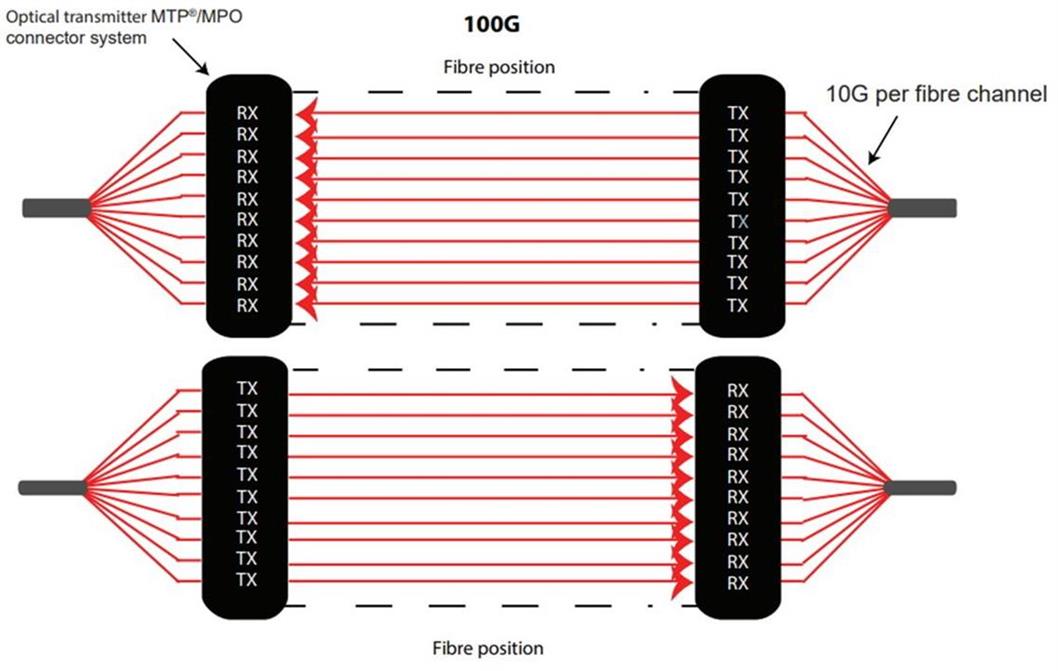

Système MPO 100G – Un connecteur MPO (24 fibres) est utilisé (ou 2 connecteurs MPO 12F). Le 10G est transmis sur chaque canal/brin de fibre, en émission et en réception. Cela active 20 des 24 fibres assurant la transmission parallèle 100G.
Les liaisons duplex acheminées par câblage utilisant des connecteurs MTP/MPO peuvent être gérées de différentes manières.
La norme TIA/EIA 568-C.3 définit trois méthodes standard de gestion des liaisons duplex à deux fibres en multifibres. Ces trois méthodes sont utilisées dans la conception des centres de données. Afin de garantir une connectivité optimale, il est primordial de confirmer la méthode appropriée lors de la commande de cassettes et de câbles principaux MPT/MPO.
Le câblage structuré prend désormais en charge les systèmes 1G et 10G et, si la fibre multimode adéquate est utilisée, peut également prendre en charge les communications 40 Go/100 Go. La fibre multimode OM3 (2 000 MH2/RM de bande passante à 800 Nm) est le câble minimum requis pour garantir des performances de haute qualité et prendre en charge la 10G jusqu'à 100 mètres. La fibre multimode OM4 (4 700 MH/RM de bande passante à 850 Nm) permet des distances plus longues et des options de raccordement/connection supplémentaires.
L'OM4 promet une plus grande flexibilité de configuration pour les architectures 40G ou 100G. La future connectivité 100G utilisera une configuration à 24 fibres. Celle-ci pourra être assurée par deux connecteurs MPO/MTP 12 fibres ou par un connecteur MTP 24 fibres. Actuellement, les deux options sont possibles, mais un connecteur MTP 2 x 12 fibres offre de meilleures performances en termes d'insertion et de perte de retour.
Solutions Fiber-Mart MPO/MTP :
Câbles principaux standard MTP MPO
Câbles de faisceaux MTP MPO
Cassettes MTP MPO
