Commutation de circuits optiques (OCS) : Explication technique des quatre structures

OCS : une mise à niveau essentielle pour les centres de données modernes

Sous l'effet de l'entraînement de modèles de langage à grande échelle et des clusters de calcul d'IA hyperscale, les commutateurs électriques traditionnels se heurtent à des limitations techniques intrinsèques. Le processus de conversion électro-optique induit une latence non négligeable, une consommation d'énergie et des limitations de bande passante qui ne permettent plus de répondre aux exigences d'interconnexion à haut débit des clusters de calcul composés de plusieurs dizaines de milliers de cartes. Dans ce contexte, la commutation de circuits optiques (OCS), qui permet la transmission directe du signal au niveau de la couche optique sans conversion électro-optique, s'est imposée comme une technologie clé pour surmonter les limitations de communication et de consommation d'énergie des centres de données, ainsi que comme une voie d'évolution essentielle pour les architectures de réseau des centres de données d'IA de nouvelle génération.

En matière de déploiement commercial, la majorité des solutions OCS utilisées dans les centres de données commerciaux mondiaux adoptent l'architecture des systèmes microélectromécaniques (MEMS), garantissant ainsi le plus haut niveau de maturité technologique (TRL). Les tests menés en parallèle par NVIDIA sur quatre solutions techniques OCS marquent une transition cruciale pour le secteur : l'OCS, autrefois technologie propriétaire réservée aux géants de la tech, devient une solution commerciale multivoies largement déployée. Les prévisions du marché estiment que la taille du marché mondial de l'OCS dépassera 2,5 milliards de dollars d'ici 2029, témoignant d'une forte dynamique de croissance.

Actuellement, l'industrie mondiale des systèmes de commutation optique (OCS) s'articule autour de quatre grandes approches techniques : les MEMS, les guides d'ondes photoniques sur silicium , les cristaux liquides et la céramique piézoélectrique. Ces quatre solutions partagent un objectif commun : la reconfiguration dynamique du trajet optique au niveau de la couche optique pure afin d'éliminer les conversions photoélectriques redondantes. Leur principale différence réside dans le mécanisme physique de commutation du trajet optique . Chaque approche exploite des principes optiques, matériels et mécaniques spécifiques pour rediriger les signaux optiques en fonction des applications. Cet article analyse en détail les principes techniques, les avantages et les inconvénients, ainsi que le positionnement industriel de ces quatre approches.

Analyse détaillée de quatre itinéraires techniques OCS

MEMS : la solution de commutation optique mécanique la plus aboutie pour la commercialisation

Principe technique

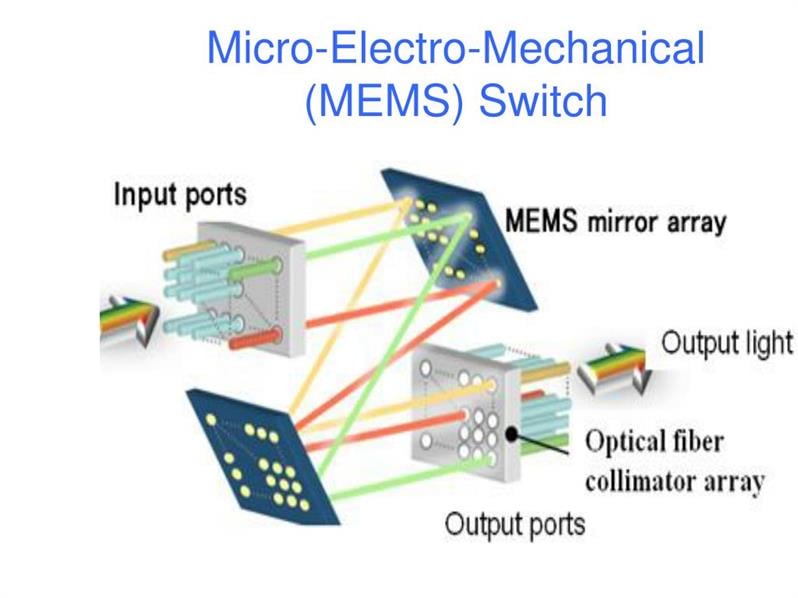

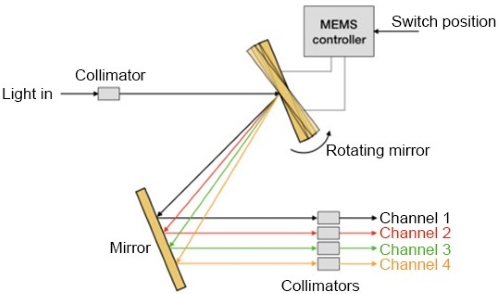

La technologie MEMS est la solution OCS la plus aboutie industriellement. Elle repose sur des structures de réflexion micromécaniques de haute précision pour la modulation du trajet optique. Grâce à une conception optique en espace libre, la lumière se propage librement et illumine un réseau de micromiroirs rotatifs. Le réglage électronique de l'angle de déviation des miroirs modifie la direction de réflexion des faisceaux lumineux, redirigeant ainsi les signaux optiques vers les ports de sortie désignés et reconfigurant le trajet optique. La principale difficulté technique réside dans la fabrication microélectromécanique avancée, qui exige une extrême précision de la planéité et du contrôle angulaire des miroirs.

État des applications industrielles

Grâce à sa faisabilité technique éprouvée, la technologie MEMS est largement déployée dans les clusters de calcul hyperscale commerciaux. Google a adopté des systèmes de contrôle d'exploitation (OCS) basés sur la technologie MEMS pour plusieurs générations de clusters d'entraînement d'IA à grande échelle, validant ainsi pleinement leur stabilité dans des environnements de calcul extrêmes. De plus, les principaux produits OCS commerciaux de Lumentum reposent tous sur une architecture de micro-miroirs MEMS, ce qui en fait le choix privilégié pour l'approvisionnement des centres de données.

Compromis techniques

Avantages : La structure optique en espace libre présente des pertes optiques faibles et contrôlables, permettant une extension à grande échelle des ports pour l’interconnexion de nombreux dispositifs dans les méga-centres de données. De plus, les processus standardisés de production, d’emballage et de mise en service garantissent une stabilité éprouvée en production de masse, grâce à une solide expérience en ingénierie industrielle.

Limitations : Les propriétés mécaniques intrinsèques déterminent ses contraintes techniques. Les rotations mécaniques fréquentes entraînent une fatigue mécanique, provoquant une dérive angulaire à long terme et un vieillissement des composants. Les réseaux de miroirs de haute précision exigent des environnements de fabrication rigoureux et des matériaux d’emballage haut de gamme, ce qui rend difficile le contrôle de la constance et engendre des coûts d’exploitation et de maintenance élevés tout au long du cycle de vie du produit.

Guide d'ondes : solution native de photonique sur silicium pour l'intégration à long terme

Principe technique

La solution de guide d'ondes repose sur une logique de conception fondamentalement différente de celle des MEMS. Elle confine la lumière dans des microguides d'ondes optiques gravés sur des puces photoniques en silicium. En ajustant les unités de contrôle photoélectriques sur la puce, l'indice de réfraction de guides d'ondes spécifiques est modulé. Ceci permet de commuter le faisceau entre différents canaux de guides d'ondes ou d'utiliser l'interférence optique pour ajuster les ports de sortie, réalisant ainsi une commutation tout optique au sein de la puce.

Positionnement industriel et valeur stratégique

Le principal atout de la solution à guide d'ondes réside dans sa compatibilité native avec les plateformes photoniques sur silicium et l'architecture CPO (Co-packaged Optics). Contrairement aux dispositifs OCS discrets, les structures de commutation à guide d'ondes peuvent être intégrées de manière monolithique dans des puces optiques, répondant ainsi à la tendance à la miniaturisation et à l'intégration poussée des centres de données modernes. Cette technologie est devenue un atout stratégique majeur pour les fabricants mondiaux qui visent une évolution à long terme des interconnexions optiques.

Compromis techniques

Avantages : Dépourvue de composants mécaniques mobiles externes, l’unité de commutation sur puce hautement intégrée présente un encombrement réduit. Elle prend en charge l’intégration multifonctionnelle de la commutation optique, du couplage et de l’amplification, s’adaptant parfaitement aux scénarios de déploiement de serveurs haute densité.

Limitations : La transmission optique sur puce présente des défauts physiques inhérents. La diffusion aux interfaces des guides d’ondes induit une diaphonie entre les canaux adjacents et dégrade la pureté du signal. De plus, l’optimisation des pertes d’insertion optiques sur puce demeure complexe, et la génération de chaleur sur la puce altère les indices de réfraction des guides d’ondes, ce qui pose des problèmes majeurs de gestion thermique et de cohérence des canaux dans les matrices de commutation à grande échelle.

Cristaux liquides : solution matérielle à contrôle électrique sans perte mécanique

Principe technique

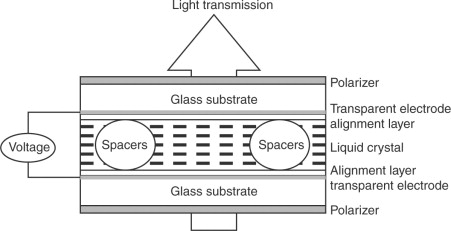

La solution à cristaux liquides est une technologie de modulation optique à commande purement électrique, ne nécessitant ni micromiroirs MEMS ni guides d'ondes intégrés. Exploitant l'effet électro-optique, un champ électrique externe modifie l'agencement des molécules de cristaux liquides afin de faire varier localement l'indice de réfraction du matériau. Lorsque la lumière pénètre dans le milieu cristallin liquide, son trajet de propagation se décale en fonction des variations d'indice de réfraction, permettant ainsi une reconfiguration passive du trajet optique par modulation du milieu.

État des applications industrielles

Coherent est un fournisseur mondial de premier plan de technologies d'affichage à cristaux liquides. L'entreprise commercialise des produits d'affichage à cristaux liquides à faible perte et longue durée de vie, destinés principalement aux applications exigeant une grande durabilité et une faible fréquence de maintenance.

Compromis techniques

Avantages : L’absence totale de pièces mécaniques mobiles élimine l’usure et le vieillissement des composants, prolongeant ainsi la durée de vie et réduisant les coûts d’exploitation à long terme. Sa conception structurelle simplifiée lui confère également une résistance aux chocs et une stabilité environnementale supérieures aux solutions mécaniques.

Limitations : Les goulets d’étranglement techniques proviennent des caractéristiques des matériaux. La réorientation moléculaire induit une latence de réponse inhérente, limitant son application aux scénarios d’interconnexion informatique à très faible latence. Les propriétés des cristaux liquides sont sensibles à la température, ce qui pose des problèmes de constance lors de la production en série. De plus, une électrification prolongée provoque un vieillissement de la polarisation moléculaire, compromettant la stabilité opérationnelle à long terme.

Céramique piézoélectrique : solution mécanique de micro-déplacement de haute précision

Principe technique

La solution céramique piézoélectrique exploite l'effet piézoélectrique inverse pour la modulation optique. Sous tension, les matériaux piézoélectriques génèrent une déformation télescopique d'une précision micrométrique. Ce déplacement infime actionne des micromiroirs, des prismes ou des réseaux de fibres pour modifier leur position, ajustant ainsi l'alignement des composants de couplage optique et réalisant la commutation du trajet optique.

Différenciation technique

À l'instar des MEMS, les céramiques piézoélectriques relèvent de la technologie de commutation mécanique, mais leurs mécanismes de fonctionnement diffèrent fondamentalement. Les MEMS s'appuient sur la déviation angulaire de miroirs pour la commutation par réflexion, tandis que les céramiques piézoélectriques privilégient les micro-déplacements linéaires pour obtenir un alignement optique de haute précision, ce qui les rend plus adaptées aux applications de couplage optique complexes.

Compromis techniques

Avantages : Il offre une précision de contrôle de déplacement exceptionnelle avec des pertes de couplage minimales. Dans les structures optiques compactes, il assure une réponse rapide sous faible tension de commande, s’adaptant ainsi aux conditions de fonctionnement à faible consommation d’énergie.

Limitations : Les contraintes liées aux matériaux et à la fabrication freinent la commercialisation à grande échelle. Le fluage inhérent aux matériaux piézoélectriques entraîne une dérive de déplacement à long terme et une dégradation de la stabilité optique. L’irrégularité des performances de déformation induit un faible rendement de production en série, tandis que le conditionnement de haute précision des déplacements accroît encore les coûts de fabrication.

Positionnement de quatre itinéraires techniques

S’appuyant sur des principes techniques, une maturité commerciale et des limites d’application, les quatre solutions OCS forment un modèle industriel mondial différencié :

● MEMS : La voie la plus viable commercialement, avec des pratiques d'ingénierie éprouvées, servant de solution courante pour le déploiement à grande échelle dans les centres de données commerciaux actuels.

● Guide d'ondes : Bénéficie d'une capacité d'intégration supérieure, étroitement alignée sur les feuilles de route de la photonique sur silicium et des CPO, agissant comme une technologie stratégique à long terme pour l'interconnexion optique à l'échelle de la puce.

● Cristaux liquides : Caractéristiques : absence d'usure mécanique et faibles coûts de maintenance, optimisé pour les scénarios de commutation statiques et à faible vitesse exigeant une durabilité à long terme.

● Céramique piézoélectrique : Excellente maîtrise du contrôle des micro-déplacements, ciblant les scénarios de commutation optique personnalisés haut de gamme avec des exigences de précision rigoureuses.

L'industrie des centres de données opérationnels (OCS) maintiendra un modèle de développement parallèle et multiforme, sans monopole technologique. Les MEMS continueront de dominer le déploiement commercial à court terme ; les solutions à guide d'ondes sous-tendront les mises à niveau d'intégration à long terme ; les technologies à cristaux liquides et à céramique piézoélectrique viendront compléter des scénarios de niche à forte valeur ajoutée. Grâce à l'accélération de la vérification technique et de l'optimisation itérative des processus de fabrication par des entreprises technologiques mondiales de premier plan telles que NVIDIA, l'OCS s'étendra progressivement des clusters de calcul hyperscale haut de gamme aux centres de données à usage général. Porté par la collaboration au sein de la chaîne industrielle mondiale, le marché de l'OCS maintiendra une croissance soutenue et générera une valeur commerciale substantielle au cours des cinq prochaines années.

Q1. Qu'est-ce que la commutation de circuits optiques (OCS) et à quels défis répond-elle dans les centres de données d'IA modernes ?

L'OCS est une technologie qui transmet les signaux optiques directement au niveau de la couche optique, sans conversion électro-optique. Elle résout les problèmes inhérents aux commutateurs électriques traditionnels, tels que la latence non négligeable, la consommation d'énergie excessive et les contraintes de bande passante, répondant ainsi aux exigences d'interconnexion à haut débit des clusters de calcul IA composés de plusieurs dizaines de milliers de cartes.

Q2. Quelle voie technique OCS présente la plus grande maturité commerciale et est la plus largement adoptée dans les centres de données commerciaux actuels ?

L' architecture des systèmes microélectromécaniques (MEMS) présente le niveau de maturité technologique (TRL) le plus élevé et constitue la solution OCS la plus aboutie industriellement. Elle représente la solution de choix pour les déploiements à grande échelle dans les centres de données hyperscale commerciaux mondiaux, avec une stabilité pleinement validée dans des scénarios de calcul IA extrêmes.

Q3. Quels sont les points communs et les différences fondamentales entre les quatre principales voies techniques de l'OCS ?

Ces quatre technologies (MEMS, guide d'ondes photonique sur silicium, cristaux liquides et céramique piézoélectrique) partagent un objectif commun : permettre la reconfiguration dynamique du trajet optique au niveau de la couche optique pure et éliminer les conversions électro-optiques redondantes. Leur différence fondamentale réside dans le mécanisme physique de commutation du trajet optique, chacune exploitant des principes optiques, matériels et mécaniques distincts pour des applications spécifiques.

Q4. Quels sont les avantages et les limitations inhérentes de la solution MEMS OCS ?

Ses principaux avantages résident dans ses faibles pertes optiques maîtrisables grâce à une structure optique en espace libre, sa capacité à étendre considérablement le nombre de ports et sa stabilité éprouvée en production de masse grâce à des processus de fabrication standardisés et matures. Ses limitations intrinsèques sont la dérive angulaire à long terme induite par la fatigue mécanique et le vieillissement des composants, ainsi que des coûts de fabrication et de maintenance élevés, liés à des exigences strictes de contrôle de la constance.

Q5. Quelle est la valeur stratégique des OCS basés sur des guides d'ondes photoniques en silicium ?

La solution de guide d'ondes offre une compatibilité native avec les plateformes photoniques sur silicium et les architectures optiques co-packagées (CPO). Contrairement aux dispositifs OCS discrets, sa structure de commutation peut être intégrée de manière monolithique dans des puces optiques, s'inscrivant ainsi dans la tendance de miniaturisation et d'intégration élevée des centres de données modernes.

Q6. Quelle est la tendance de développement de l'industrie mondiale des OCS dans les années à venir ?

L'industrie des systèmes de stockage d'énergie optique (OCS) maintiendra un développement parallèle à long terme, empruntant plusieurs voies techniques, sans monopole technologique. Les MEMS continueront de dominer le déploiement commercial à court terme, tandis que les solutions à guides d'ondes sous-tendront les mises à niveau d'intégration à long terme. Les technologies à cristaux liquides et à céramique piézoélectrique répondront à des besoins spécifiques à forte valeur ajoutée, et l'adoption des OCS s'étendra progressivement des clusters de calcul IA hyperscale aux centres de données à usage général.
