Réseau PON vs Ethernet : principales différences

Dans le monde des réseaux actuels, les réseaux optiques passifs (PON) et  Ethernet  sont deux technologies largement utilisées, mais dont les philosophies de conception diffèrent fondamentalement. Comprendre ces différences est essentiel pour la planification des réseaux, le choix des technologies et même leur exploitation quotidienne. Cet article présente de manière systématique leurs principales distinctions, des définitions de base aux applications pratiques, offrant ainsi une comparaison technique claire.

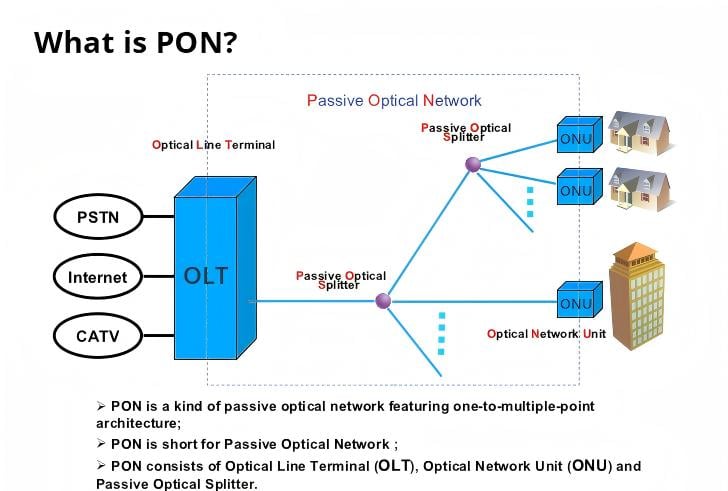

1. Qu'est-ce qu'un réseau PON ?

Le PON (réseau optique passif)  est une technologie de réseau d'accès par fibre optique. Le terme « passif » indique que les points de distribution du signal (tels que les répartiteurs) entre le central de l'opérateur et l'utilisateur final ne nécessitent aucune alimentation électrique. Le PON utilise une topologie arborescente point à multipoint (P2MP), où un terminal de ligne optique (OLT) chez le fournisseur de services dessert plusieurs unités de réseau optique (ONU) chez l'utilisateur, permettant ainsi une transmission efficace des données, de la voix et de la vidéo. Les normes PON courantes incluent GPON et EPON.

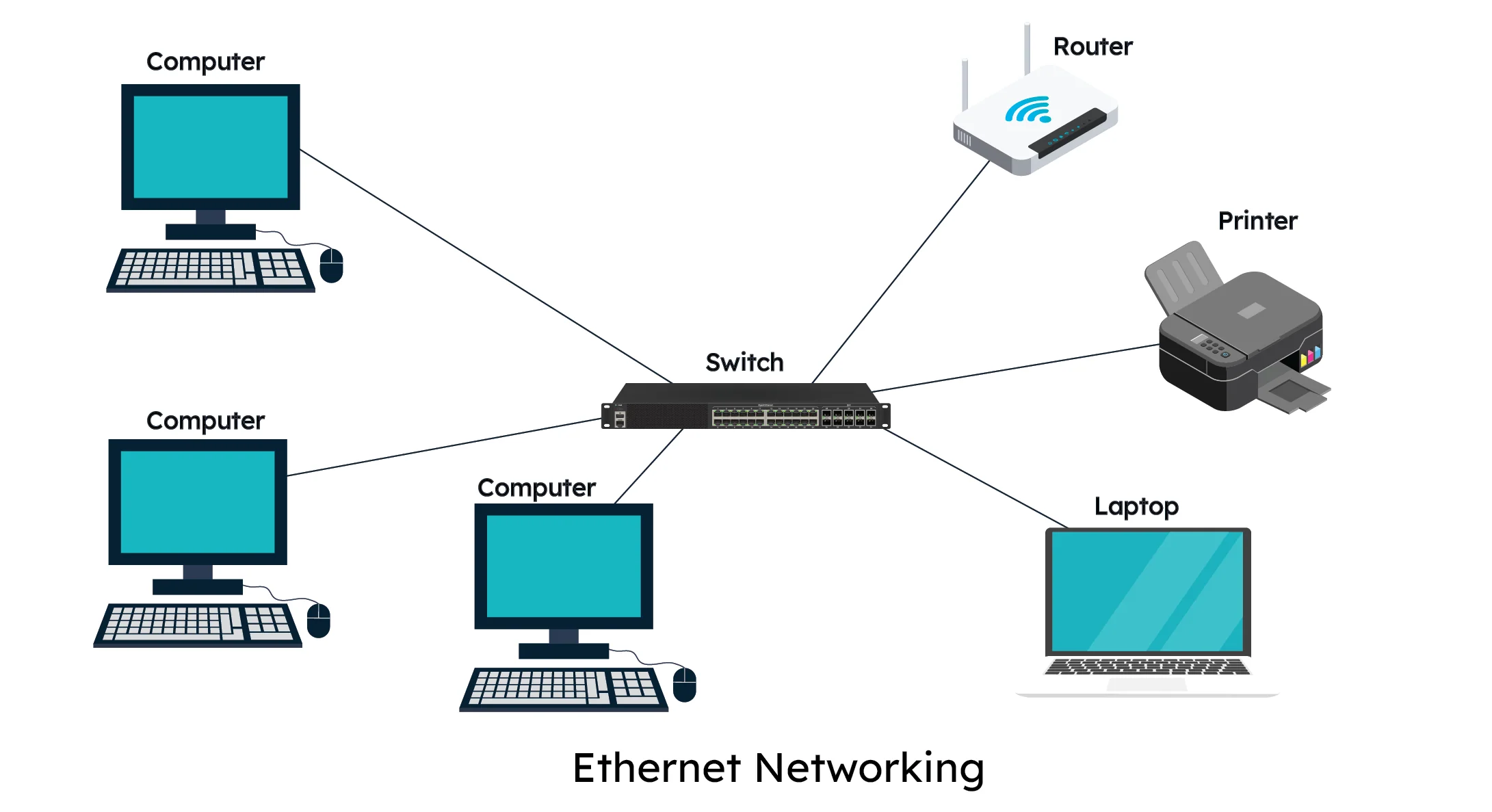

2. Qu'est-ce que l'Ethernet ?

Ethernet  est une norme technologique classique de réseau local (LAN) définie par la série IEEE 802.3. Initialement basée sur une topologie en bus et les protocoles CSMA/CD, elle a évolué pour privilégier une topologie en étoile centrée sur des commutateurs. Ethernet utilise les adresses MAC pour l'adressage et prend en charge des débits allant de 10 Mbit/s à 400 Gbit/s. C'est la technologie réseau dominante pour les centres de données, les bureaux d'entreprise et les réseaux domestiques.

3. Différences entre un réseau PON et un réseau Ethernet

Les différences entre ces technologies proviennent de leurs objectifs de conception distincts.

●  Objectifs de conception

●  PON : Né du besoin des opérateurs télécoms en un accès haut débit fixe à grande échelle, à faible coût et à large couverture. Son principe fondamental repose sur le partage et les économies : partage de la bande passante et de la puissance optique d’une seule fibre optique principale, et réduction des coûts liés aux équipements alimentés et à la maintenance côté ligne.

●  Ethernet : Né du besoin d’une interconnexion pair-à-pair efficace et flexible dans les réseaux locaux d’entreprise, son principe fondamental repose sur la dédicace et la gestion des conflits/commutations : initialement, la gestion de la bande passante via CSMA/CD, et à l’ère moderne, la bande passante dédiée par port et la commutation pair-à-pair assurées par des commutateurs.

●  Différences fondamentales de topologie et de connexion

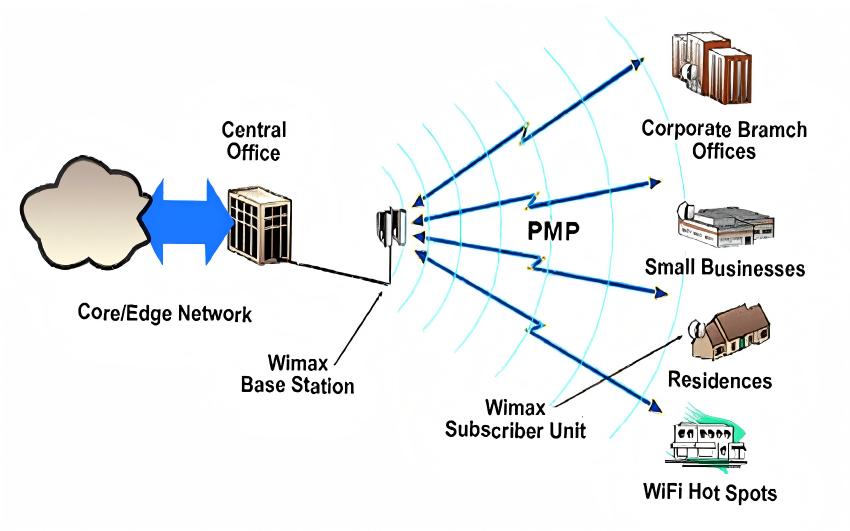

●  PON : Topologie arborescente strictement asymétrique, point à multipoint (P2MP). Un port OLT (port PON) se connecte logiquement à 32 à 128 ONU, voire plus, via un répartiteur optique passif. Ceci détermine son fonctionnement intrinsèque : diffusion en aval, accès multiple par répartition dans le temps (AMRT) en amont.

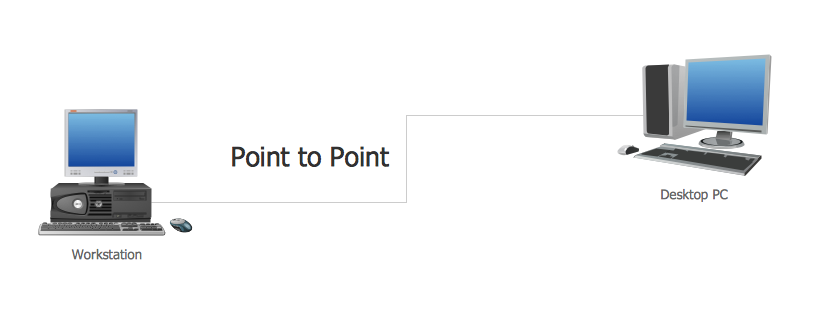

●  Ethernet : Basé sur des liaisons point à point (P2P). Les commutateurs permettent des topologies arbitraires (étoile, maillée, etc.). La relation entre les périphériques est fondamentalement de type pair à pair ; chaque paire de ports dispose de canaux bidirectionnels indépendants sur la liaison physique.

●  Modèles de gestion et d'exploitation

●  PON : Gestion centralisée forte. L’OLT fait office de centre de contrôle absolu, gérant de manière uniforme l’enregistrement, l’authentification, l’allocation de bande passante et la surveillance de l’état de toutes ses ONU subordonnées. L’équipement chez le client (ONU) est un terminal passif.

●  Ethernet : Gestion distribuée. Chaque commutateur peut être géré indépendamment, coopérant via des protocoles tels que STP (Spanning Tree Protocol) et LACP (Link Aggregation Control Protocol). Le réseau est plus plat et plus autonome.

4. Architecture et principes du réseau PON par rapport à l'Ethernet

4.1 Réseau PON : un réseau de contrôle précis de la synchronisation

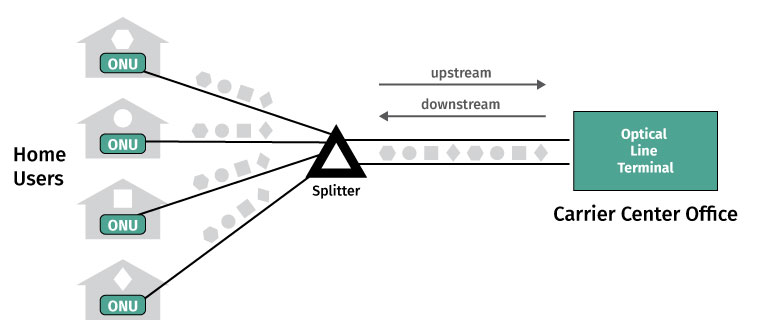

Détails architecturaux :

●  OLT (Terminal de ligne optique) : Situé dans le central téléphonique de l’opérateur, il constitue le cerveau et le contrôleur principal du réseau PON. Un châssis OLT contient plusieurs cartes de ligne PON, chacune dotée de plusieurs ports PON.

●  Réseau de distribution optique (ODN) : Composé de composants purement passifs tels que  la fibre monomode , les coupleurs optiques, les adaptateurs et les boîtiers d’épissure. Le coupleur se contente de diviser et de coupler la puissance optique sans traiter le signal.

●  ONU/ONT (Unité/Terminal de réseau optique) : Située côté utilisateur. L’ONT désigne généralement l’équipement destiné aux particuliers (modem optique), tandis que l’ONU peut désigner l’équipement d’accès pour les entreprises ou les immeubles collectifs.

Principe de fonctionnement : analyse approfondie

1.  Sens descendant (OLT → ONU) : Utilisation de la diffusion. Les trames descendantes continues envoyées par l’OLT contiennent des données pour toutes les ONU et sont diffusées via le répartiteur à chaque fibre de branche. Chaque ONU reçoit tout le trafic descendant, mais n’extrait que les paquets de données correspondant à son propre LLID (Identifiant de liaison logique), les autres étant ignorés.

2. Sens amont (ONU → OLT) : Utilise l’accès multiple par répartition dans le temps (AMRT). Il s’agit du cœur et du défi de la technologie PON.

●  L'OLT détermine la distance physique de chaque ONU en effectuant une mesure de distance, en calibrant son délai pour garantir que tous les créneaux horaires des ONU sont alignés sur l'OLT, évitant ainsi les collisions.

●  L'OLT utilise un algorithme d'allocation dynamique de bande passante (DBA) pour surveiller en temps réel la demande de trafic de chaque ONU et allouer dynamiquement des créneaux horaires en amont. L'allocation des créneaux peut être effectuée à la microseconde près, garantissant une faible latence pour les services prioritaires (comme la voix) tout en optimisant l'utilisation de la bande passante en amont.

●  Chaque ONU ne peut « activer son laser » pour envoyer des données que pendant la fenêtre temporelle précise accordée par l'OLT et doit rester silencieuse à tout autre moment.

Considérez le PON comme un maître de la gestion du temps, doté d'une planification centralisée stricte, garantissant que de nombreux subordonnés s'expriment de manière ordonnée sans s'interrompre les uns les autres.

4.2 Ethernet : Évolution des domaines de collision aux matrices de commutation

Évolution architecturale :

●  Ethernet partagé traditionnel (hérité) : Basé sur un câble coaxial ou des concentrateurs, tous les appareils se trouvaient dans le même domaine de collision, suivant les protocoles CSMA/CD.

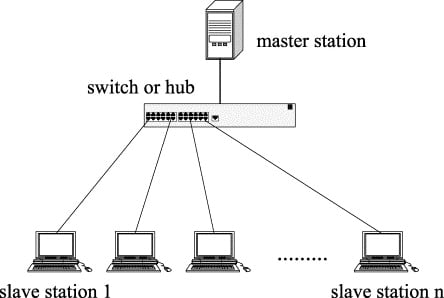

●  Ethernet commuté moderne : Basé sur des commutateurs, chaque port est un domaine de collision indépendant, permettant une communication en duplex intégral.

Analyse approfondie du principe de fonctionnement :

1. Transfert basé sur l'adresse MAC :

●  Un commutateur maintient une table d'adresses MAC interne, enregistrant les adresses MAC des périphériques connectés à chaque port.

●  Lorsqu'une trame de données entre dans le commutateur, celui-ci examine son adresse MAC de destination, consulte la table d'adresses et la transmet précisément (unicast) par le port correspondant, plutôt que de la diffuser (sauf pour les trames de diffusion ou les adresses inconnues).

2. Mode duplex intégral et contrôle de flux :

●  L'Ethernet moderne fonctionne entièrement en mode duplex intégral, avec des canaux de transmission et de réception indépendants, éliminant ainsi les collisions.

●  Grâce à des mécanismes de contrôle de flux comme les trames de pause IEEE 802.3x, un récepteur peut temporairement demander à un émetteur de suspendre la transmission, empêchant ainsi le débordement de la mémoire tampon.

3. Noyau de commutation : Le cœur est une matrice/un bus de commutation à haute vitesse, permettant à tous les ports d'effectuer simultanément une commutation de données à débit de ligne au niveau matériel.

Ethernet est comparable à un système postal décentralisé et performant. Chaque commutateur fait office de centre de tri, déterminant rapidement l'itinéraire de livraison en fonction de l'adresse spécifique (adresse MAC) figurant sur l'enveloppe (trame de données).

5. Réseau PON vs. Support de transmission Ethernet : bien plus que de simples « fils »

5.1 Réseau PON : L’art de la fibre optique

●  Utilisation obligatoire de la fibre monomode (SMF) : les longueurs d’onde du cœur sont de 1 310 nm (montante) et de 1 490/1 550 nm (descendante). La fibre monomode possède un petit diamètre de cœur (9 µm), une faible dispersion et convient aux transmissions longue distance (plus de 20 km).

●  Le bilan de puissance optique est crucial : les séparateurs introduisant une perte de puissance optique significative (environ 21 dB pour un rapport de 1:64), les systèmes PON doivent impérativement respecter des contraintes strictes en matière de pertes de liaison optique. La perte totale, de la puissance d’émission de l’OLT à la sensibilité de réception de l’ONU, doit rester dans la plage standard, déterminant ainsi le rapport de séparation maximal et la distance de transmission.

●  Application de la technologie WDM : Le multiplexage par répartition en longueur d’onde (WDM) est fréquemment utilisé dans les réseaux de distribution optique (ODN) où la fibre optique est rare. Par exemple, dans un réseau GPON, la longueur d’onde de 1 490 nm est utilisée pour les données descendantes, celle de 1 550 nm pour la diffusion TV et celle de 1 310 nm pour les données montantes ; ces trois longueurs d’onde coexistent sur une seule fibre.

5.2 Ethernet : un large choix de supports

●  Paire torsadée (domine la courte portée) :

●  Cat5e/Cat6 : Prend en charge jusqu'à 1 Gbit/s sur 100 mètres, la solution de base absolue pour le câblage des bureaux et des maisons.

●  Cat6A/Cat7/Cat8 : Prend en charge 10 Gbit/s ou même 40 Gbit/s sur des distances plus courtes (30 à 50 mètres), utilisé pour les stations de travail hautes performances et les connexions en haut des racks des centres de données.

●  Fibre optique (dominante pour les longues distances et les hautes vitesses) :

●  Fibre multimode (MMF) : Grand diamètre de cœur (50/62,5 μm), courte distance de transmission (quelques centaines de mètres), équipement à faible coût (modules optiques), couramment utilisée pour les connexions intra-centre de données.

•  Fibre monomode (SMF) : Les distances de transmission peuvent atteindre plusieurs dizaines de kilomètres. C’est le seul choix possible pour les réseaux métropolitains, les réseaux dorsaux et les interconnexions de centres de données (DCI). L’Ethernet haut débit (par exemple, 100GE, 400GE) repose presque entièrement sur la fibre monomode et des techniques de modulation avancées.

●  Câble coaxial et sans fil : Dans certains scénarios historiques ou de niche spécifiques, les protocoles Ethernet peuvent également fonctionner sur câble coaxial (à leurs débuts) ou sur supports sans fil (Wi-Fi, essentiellement des réseaux locaux sans fil transportant des trames Ethernet).

6. Applications des réseaux PON et Ethernet

6.1 Réseau PON : Pourquoi est-il le roi des réseaux d'accès ?

•  Fibre jusqu'au domicile (FTTH) : Son rapport coût-efficacité est son principal atout. Une seule fibre optique dessert un bâtiment ou un quartier, ce qui permet de réaliser d'importantes économies sur les ressources en fibre et en conduits. Le modèle de bande passante partagée correspond aux variations de consommation réelles des utilisateurs résidentiels (faibles le jour, élevées la nuit).

●  Accès dédié pour entreprises : Pour les PME, la technologie PON offre une solution d’accès Gigabit/10 Gigabit plus économique que les liaisons louées Ethernet traditionnelles (comme la fibre optique directe). Les opérateurs peuvent configurer une bande passante minimale et maximale garanties pour chaque ONU.

●  Liaison de surveillance vidéo : La topologie correspond naturellement au scénario de nombreuses caméras dispersées (ONU) renvoyant des flux vidéo vers un centre de surveillance (OLT), et la fibre offre une forte résistance aux interférences.

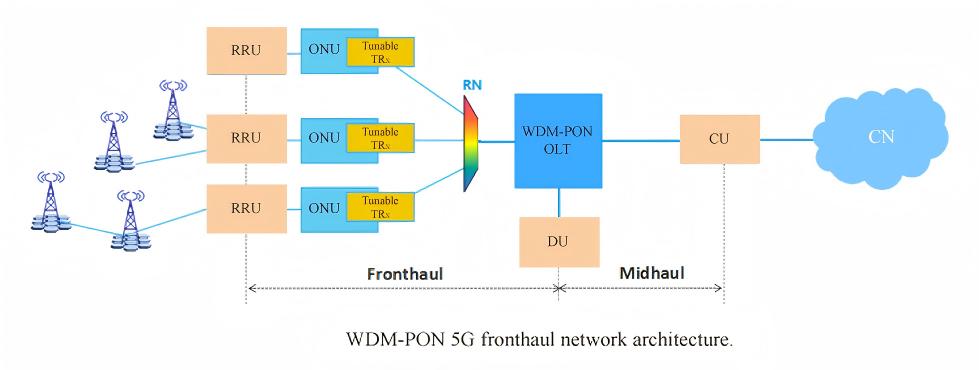

●  Fronthaul 5G (MWDM/LWDM) : Le WDM-PON semi-actif, issu de l'architecture PON et de la technologie WDM, est devenu l'une des solutions courantes pour le fronthaul 5G en Chine, fournissant des connexions à faible coût et très fiables entre les AAU (unités d'antenne actives) et les DU (unités distribuées).

6.2 Ethernet : le fondement omniprésent de l’interconnexion

●  Réseaux de centres de données : Les serveurs, le stockage et les commutateurs sont interconnectés via Ethernet haut débit (25G, 100G, 400G). Des caractéristiques telles qu’une faible latence, un débit élevé et une transmission sans perte (par exemple, RoCE) sont essentielles.

●  Réseaux d'entreprise (campus/bureaux) : Tous les points d'accès filaires reposent sur des commutateurs Ethernet. Les VLAN pour l'isolation du trafic et la technologie PoE (Power over Ethernet) pour l'alimentation des points d'accès, des caméras et des téléphones témoignent de sa capacité de prise en charge complète et de son alimentation intégrée.

●  Internet industriel et réseaux embarqués : L’Ethernet TSN (Time-Sensitive Networking) dérivé répond aux exigences strictes de déterminisme et de faible latence dans l’automatisation industrielle et les réseaux embarqués automobiles grâce à une synchronisation temporelle précise et à une planification du trafic — un exploit difficile à réaliser pour le PON traditionnel.

●  Réseau dorsal et transport : Les équipements centraux des réseaux métropolitains et dorsaux des opérateurs sont interconnectés via IP sur DWDM sur fibre optique, où les interfaces sous-jacentes sont toujours de type Ethernet haut débit.

7. Guide de sélection des produits

Pour vous aider à trouver rapidement la solution adaptée à vos besoins, le tableau ci-dessous récapitule les principales gammes de produits Fibermart et leurs applications typiques dans les réseaux PON et Ethernet :

8. Résumé

L’analyse approfondie ci-dessus nous permet de constater clairement :

Le PON est une technologie de réseau partagé à planification centralisée, conçue pour optimiser les scénarios d'accès à grande échelle et à large couverture. À l'instar d'un système de transport public urbain (métro, par exemple), il utilise une planification précise (DBA/TDMA) sur des itinéraires fixes (fibre optique) pour acheminer un grand nombre d'utilisateurs (ONU) vers leur destination (OLT/Internet) de manière rentable. Son principe repose sur le partage, les économies et le contrôle.

Ethernet est une technologie de commutation distribuée, dédiée aux réseaux et conçue pour une interconnexion pair-à-pair flexible et efficace. À l'instar du réseau routier d'une ville et de son système d'échangeurs, elle fournit des voies (liaisons) et des règles (protocoles) standardisées, permettant à chaque « véhicule » (trame de données) de choisir librement et rapidement un chemin (acheminement par commutation) vers sa destination en fonction d'une adresse (MAC/IP). Ses atouts principaux résident dans sa flexibilité, sa vitesse élevée et son fonctionnement pair-à-pair.

Dans le monde complexe des réseaux modernes, les technologies PON et Ethernet ne se substituent pas l'une à l'autre, mais collaborent à différents niveaux, chacune mettant en valeur ses atouts respectifs. Le réseau PON joue généralement le rôle de « capillaires », agrégeant un trafic utilisateur massif, tandis que l'Ethernet constitue les « artères » et la « circulation interne », assurant la commutation à haut débit dans les centres de données et les cœurs de réseau d'entreprise. Comprendre leurs différences fondamentales et leur logique de conception est essentiel pour concevoir une architecture réseau scientifique et choisir la technologie la plus adaptée.

FAQ sur les répartiteurs PLC et les cordons de brassage fibre optique dans les réseaux PON

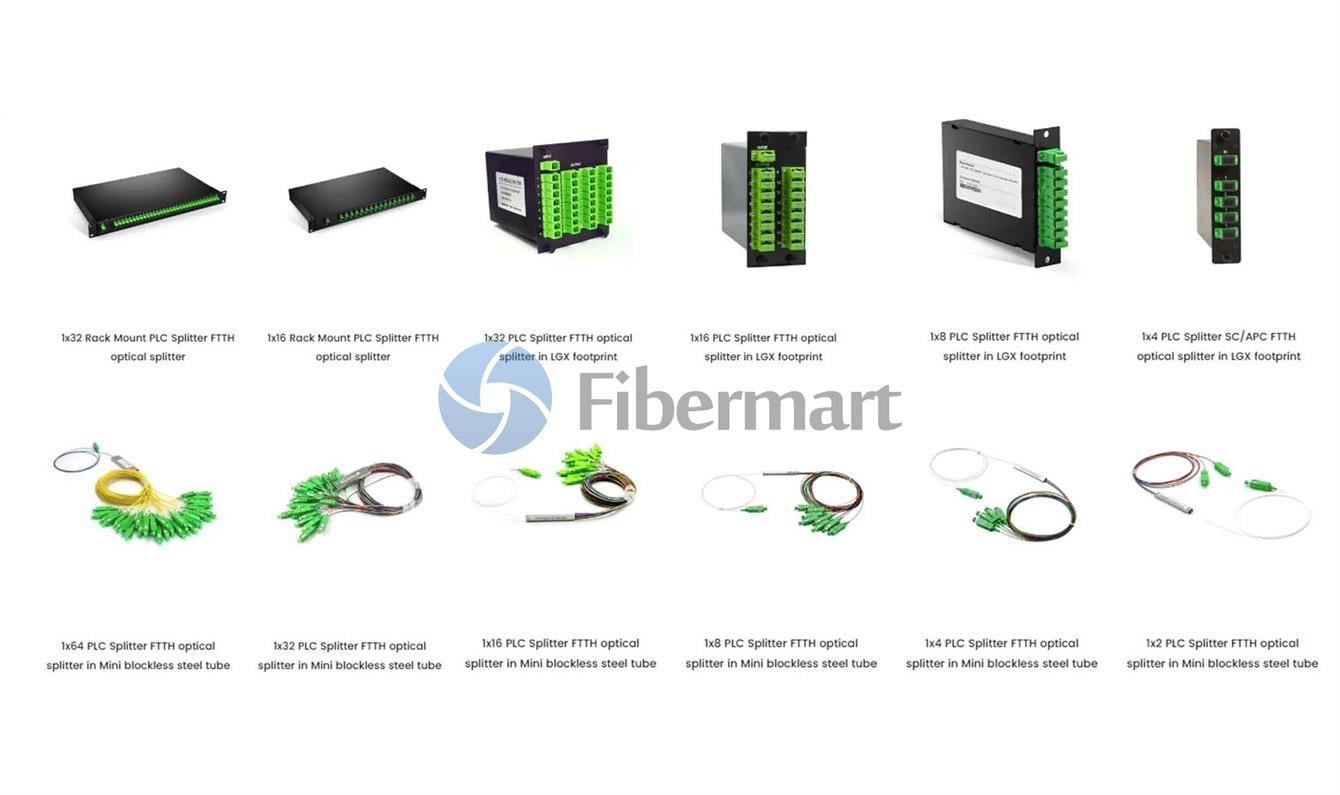

Quel rôle joue un répartiteur PLC dans un réseau PON ?

Un répartiteur optique est l'élément central d'un réseau PON. Sa fonction principale est de diviser un signal optique descendant unique provenant du central téléphonique (OLT) en plusieurs signaux selon un rapport spécifique (par exemple, 1:32, 1:64) et de les distribuer équitablement à plusieurs utilisateurs finaux (ONU). Simultanément, il combine les signaux montants de plusieurs utilisateurs sur une seule fibre pour leur transmission vers l'OLT. Il permet l'architecture point-multipoint « une fibre pour plusieurs utilisateurs », ce qui en fait un composant passif essentiel pour préserver les ressources de la fibre principale et réduire les coûts de déploiement du réseau.

Quel est le rôle d'un cordon de brassage à fibre optique dans un réseau PON ?

Un cordon de brassage est la « ligne de connexion flexible » d'un réseau PON. Il s'agit d'un court segment de câble optique muni de connecteurs (par exemple, SC, LC) à ses deux extrémités, principalement utilisé pour :

●  Connexion d'équipements : Connexion flexible d'appareils tels que des équipements OLT, des ODF (cadres de distribution optique), des plateaux de répartition optique et des ONU.

●  Raccordement de liaisons : Achèvement et gestion des connexions et du routage des chemins optiques dans les châssis de distribution ou les boîtiers de répartition.

●  Tests et maintenance : Assurer la direction des tests de signal lors de l'installation et de la maintenance.

Quelle est la différence entre un répartiteur PLC et un cordon de brassage à fibre optique ?

●  Nature fonctionnelle : Un répartiteur optique est un dispositif de « traitement/distribution du signal » ; un cordon de brassage est un composant de « canal/connexion de transmission du signal ».

●  Aspect technique : Les séparateurs impliquent des principes complexes de séparation de faisceaux optiques ; les cordons de brassage se concentrent principalement sur des connexions physiques à faibles pertes.

●  Nature passive : Les deux sont passifs, mais le répartiteur est un dispositif passif fonctionnel, tandis que le cordon de brassage est un composant passif de type canal.

Où se situent-ils généralement dans le réseau PON ?

●  Répartiteur PLC : Généralement déployé aux points de distribution optique, tels que dans les boîtiers de répartition dans les salles d'équipement des bâtiments, ou dans les boîtes de distribution des couloirs/extérieurs.

●  Cordon de brassage : On le trouve partout où une connexion est nécessaire, par exemple du port OLT à l'ODF dans le central téléphonique, de l'ODF au câble principal, du port du répartiteur au câble de raccordement de l'abonné, et enfin pour se connecter à l'ONU chez le client.

Quels sont les éléments à prendre en compte lors du choix d'un répartiteur et d'un cordon de brassage PLC dans un réseau PON ?

●  Pour les PLCSplitters : Le rapport de division (par exemple, 1:32), le type (le guide d'ondes planaire PLC est courant) et la forme du boîtier (adaptée au scénario d'installation) doivent être déterminés en fonction de la planification du réseau.

●  Pour les cordons de brassage : le type de connecteur (SC/LC, etc.), le type de fibre (monomode G.652.D), la face d'extrémité de la férule (APC/UPC – l'APC est souvent utilisé du côté OLT dans les réseaux PON pour réduire la réflexion) et la longueur doivent correspondre.
