Brochage, code couleur et câblage RJ45 : un guide complet

Dans le domaine du câblage réseau, savoir raccorder correctement un câble Ethernet est une compétence essentielle. Ce guide récapitule les points clés des connecteurs RJ45 , du câblage des câbles Cat6 et des codes couleur indispensables à une connexion réseau fiable.





Un connecteur RJ45 est un connecteur modulaire à 8 positions et 8 broches utilisé pour le raccordement de câbles à paires torsadées, tels que les câbles Cat5e ou Cat6. Le brochage correspond à la disposition spécifique des fils qui détermine le raccordement du connecteur. Cette disposition, souvent appelée code couleur RJ45, est essentielle pour la fabrication ou la réparation de câbles Ethernet, car elle spécifie l'ordre dans lequel les fils doivent être connectés aux broches du connecteur.

Il existe plusieurs types de brochage RJ45 pour des applications réseau spécialisées, notamment les câbles croisés, enroulés, T1 et de bouclage. Cependant, le plus courant est de loin le câble droit, utilisé pour connecter des ordinateurs aux commutateurs et routeurs.





Dans la famille des câbles droits, deux normes de câblage sont reconnues par l'ANSI, la TIA et l'EIA :



( 1 ) Norme T568A : La première norme établie.

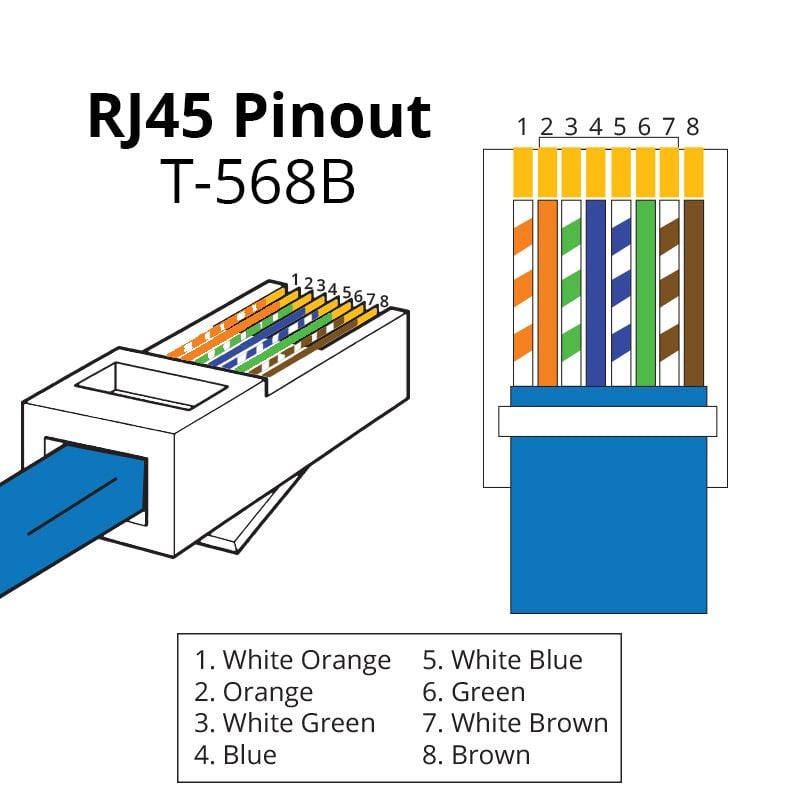

( 2 ) Norme T568B : Cette norme a surpassé la norme T568A en popularité et est désormais largement considérée comme le schéma de câblage par défaut pour les câbles structurés à paires torsadées, notamment aux États-Unis.



La seule différence entre les deux réside dans l'ordre des paires de fils verts et oranges. En cas de doute, privilégiez le T568B. Pour un réseau stable et fonctionnel, il est essentiel d'utiliser le même câblage aux deux extrémités d'un câble droit.





Épingle	1	2	3	4	5	6	7	8
Couleur du fil	Blanc/Vert	Vert	Blanc/Orange	Bleu	Blanc/Bleu	Orange	Blanc/brun	Brun







Épingle	1	2	3	4	5	6	7	8
Couleur du fil	Blanc/Orange	Orange	Blanc/Vert	Bleu	Blanc/Bleu	Vert	Blanc/brun	Brun







Un  schéma de câblage Cat6 illustre l'agencement interne et les connexions d'un câble de catégorie 6, défini par l'EIA/TIA pour les réseaux Ethernet haut débit. La compréhension de ce schéma est essentielle pour la mise en place d'un réseau fiable et performant.

Les principaux composants mis en évidence dans un schéma de câblage de catégorie 6 comprennent :



( 1 ) Paires torsadées : Les câbles Cat6 contiennent quatre paires de fils de cuivre torsadés. Cette torsion est essentielle pour éliminer les interférences électromagnétiques (IEM). Chaque paire est identifiée par un code couleur.

Paire 1 : Bleu et blanc/Bleu

Paire 2 : Orange et blanc/Orange

Paire 3 : Vert et blanc/Vert

Paire 4 : Marron et blanc/Marron

( 2 ) Connecteurs RJ45 : Le schéma montre clairement l'alignement correct des fils à code couleur dans les connecteurs RJ45 à chaque extrémité du câble.

( 3 ) Normes de câblage (T568A/B) : Le schéma précisera laquelle des deux normes (T568A ou T568B) est utilisée pour disposer les fils dans le connecteur.





Bien que les câbles droits soient la norme, un câble croisé utilise deux brochages RJ45 différents à ses deux extrémités. Une extrémité est câblée selon la norme T568A et l'autre selon la norme T568B. Ce type de câble permet de connecter directement deux appareils similaires sans commutateur, par exemple, deux ordinateurs ou deux commutateurs. Si vous devez connecter un équipement 568A à un équipement 568B, un câble croisé est la solution.







Le respect scrupuleux du schéma de câblage Cat6 et des codes couleur RJ45 offre des avantages considérables :

( 1 ) Minimisation des erreurs : Elle empêche les erreurs lors du processus de terminaison des câbles.

( 2 ) Performances améliorées : le respect des normes garantit une intégrité optimale du signal et une vitesse de réseau optimale, répondant aux exigences de l'ère numérique actuelle.

( 3 ) Facilité d'entretien : Une compréhension claire du câblage rend le dépannage et l'entretien plus simples et plus efficaces.



Pour une installation réussie, tenez compte de ces conseils :

( 1 ) Choisissez la bonne norme : sélectionnez T568A ou T568B et respectez-la de manière cohérente tout au long de votre installation réseau.

( 2 ) La qualité compte : Utilisez des câbles Cat6 et des connecteurs RJ45 de haute qualité pour garantir des performances et une durabilité optimales.

( 3 ) Demandez de l'aide : Si vous n'êtes pas sûr du processus de câblage, n'hésitez pas à consulter un professionnel ou à contacter le support technique.





Le brochage RJ45, le schéma de câblage Cat6 et les codes couleur associés sont des outils indispensables pour toute personne travaillant avec le câblage réseau. La compréhension des composants, des normes et des techniques de terminaison appropriées vous permettra d'installer et de maintenir un réseau robuste et performant, répondant à tous vos besoins de connectivité.
