Il est vrai que de nombreuses organisations confient au personnel informatique la gestion des équipements du centre de données et des tâches telles que le câblage pour la téléphonie et les données. Pour assurer une connexion efficace entre les ordinateurs et le centre de données, ces techniciens ont besoin d'outils adaptés, notamment des outils de dérivation , indispensables au bon fonctionnement des réseaux.

Un outil de raccordement est couramment utilisé pour les travaux de terminaison sur les réseaux cuivre. Ces réseaux sont généralement constitués de câbles à paires torsadées, tels que les câbles Cat5, Cat5e, Cat6 et certains câbles Ethernet standard plus récents . Ces câbles Ethernet doivent généralement être terminés par des prises Keystone, des blocs d'interconnexion ou des panneaux de brassage.

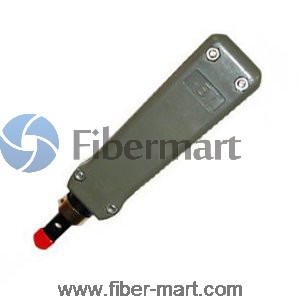

Voici la définition d'un outil de dénudage : il s'agit d'un petit outil manuel utilisé par les techniciens en télécommunications et en réseau. Il permet de raccorder les câbles Ethernet en insérant les fils dans les connecteurs autodénudants (IDC) des blocs de dénudage, des panneaux de brassage, des modules Keystone et des boîtiers de montage en surface.

L'IDC est une petite lame de couteau dotée d'une fente en V. Lors de son utilisation, l'outil de perforation enfonce le conducteur du câble Ethernet à paires torsadées dans la fente en V. Le connecteur IDC établit ensuite le contact en coupant, ou en déplaçant, les isolants autour d'un seul conducteur à l'intérieur du câble à paires torsadées.

La plupart des outils de perçage sont de type à percussion et comprennent un manche, un mécanisme à ressort interne et une lame fendue amovible. Un outil de perçage se compose simplement d'un manche doté d'une lame spéciale adaptée à un IDC spécifique.

Pour s'adapter à différents types de connecteurs, il existe des outils de raccordement avec lames 66, 110, BIX et Krone. Différentes lames sont utilisées selon que vous raccordez des blocs 110 ou 66. Le bloc 66 est principalement utilisé dans les blocs d'interconnexion vocale. Le bloc 110 est désormais d'usage courant et constitue une conception plus récente d'AT&T. Le bloc 110 est principalement utilisé pour les réseaux de données, bien que ce ne soit pas absolument le cas. Bien que les lames de chaque type soient très différentes, la plupart des outils de raccordement actuellement disponibles sur le marché acceptent les deux types.

Substitut d'un outil de perforation

Tournevis

L'enfoncement correct d'un fil nécessite une force considérable. Vous pouvez utiliser un petit tournevis plat à la place d'un outil d'enfoncement. Il est essentiel de veiller à ne pas casser le fil fin avant qu'il n'entre en contact avec la fente souhaitée.

Pince à bec effilé

Les pinces à bec effilé constituent également une option intéressante pour remplacer un outil de perforation occasionnel. Si vous trouvez une petite pince électronique, elle comprendra souvent un outil fin et coudé qui permet d'atteindre les angles difficiles et d'insérer le fil entre ses fentes.

Ensembles de clous à ressort

Un ensemble de clous à ressort est un ensemble standard qui intègre un ressort semblable à celui d'une petite porte, permettant de le casser et de générer une force dans un espace restreint. En cas de besoin, vous pouvez le poncer jusqu'à obtenir une lame plate permettant d'appliquer une force similaire à celle d'un cric.

Crics sans outil

Vous pouvez acheter des prises Ethernet légèrement plus chères dans n'importe quel magasin de bricolage, qui utilisent une conception sans outil. Dans ce cas, les huit fils d'un câble Ethernet sont saisis par une interface en forme de mâchoire, puis verrouillés.

Utiliser le substitut ci-dessus pour le poinçonnage peut être une bonne solution si vous ne disposez pas d'un outil de poinçonnage. Cependant, il peut être difficile pour un novice de contrôler la force appliquée aux fils avec ces substituts. L'utilisation d'un outil de poinçonnage permet d'appliquer la force adéquate dans la bonne direction et d'assurer une connexion solide.

Fiber-Mart fournit un outil de poinçonnage 110, un outil de poinçonnage Krone et de nombreux outils de sertissage de câbles de haute qualité à des prix compétitifs.
