Que sont les diodes laser et quels sont les types de diodes laser ?

Diodes laser : des dispositifs minuscules à l’origine d’une révolution technologique mondiale

En 2025, des scientifiques des universités de Rochester et de Californie à Santa Barbara ont mis au point un microlaser si petit qu'il tient sur une pièce de monnaie. Ce laser peut modifier sa fréquence optique 2 quintillions de fois par seconde et présente une largeur de raie extrêmement faible de seulement 167 hertz, ce qui constitue une véritable prouesse technologique.

Cette technologie révolutionnaire alimentera la prochaine génération de véhicules autonomes, d'instruments scientifiques spatiaux et d'horloges de haute précision, démontrant ainsi l'immense potentiel de la technologie des diodes laser.

Que sont les diodes laser ?

Une diode laser (LD) est un dispositif qui utilise un matériau semi-conducteur comme milieu amplificateur pour générer de la lumière laser par émission stimulée. Contrairement aux sources lumineuses conventionnelles, la lumière émise par une diode laser présente une cohérence, une directivité et une monochromaticité élevées.

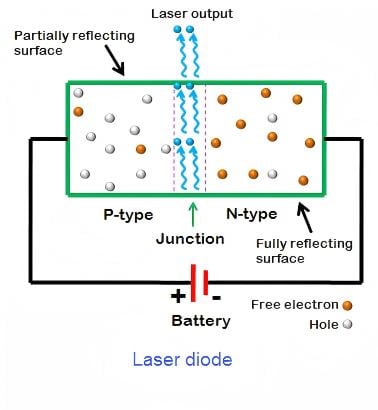

Son principe de fonctionnement repose sur la théorie de l'émission stimulée proposée par Einstein en 1917. Lorsqu'une diode laser est polarisée en direct, les électrons et les trous se recombinent au sein de la jonction PN, libérant des photons. Ces photons subissent des réflexions successives entre les surfaces réfléchissantes, percutant d'autres atomes et provoquant l'émission de nouveaux photons, formant ainsi un faisceau laser intense qui sort par la surface partiellement réfléchissante. Le cœur d'une diode laser réside dans l'injection de porteurs et l'émission stimulée de photons. Lorsqu'un courant traverse le matériau semi-conducteur, les électrons sont excités vers un niveau d'énergie supérieur (bande de conduction), tandis que les trous restent au niveau d'énergie inférieur (bande de valence).

L'énergie est libérée lorsque les électrons se recombinent avec les trous, et est émise sous forme de photons. Ces photons sont réfléchis à plusieurs reprises à l'intérieur de la cavité résonante et amplifiés de multiples fois, formant ainsi le signal laser.

Structure des diodes laser

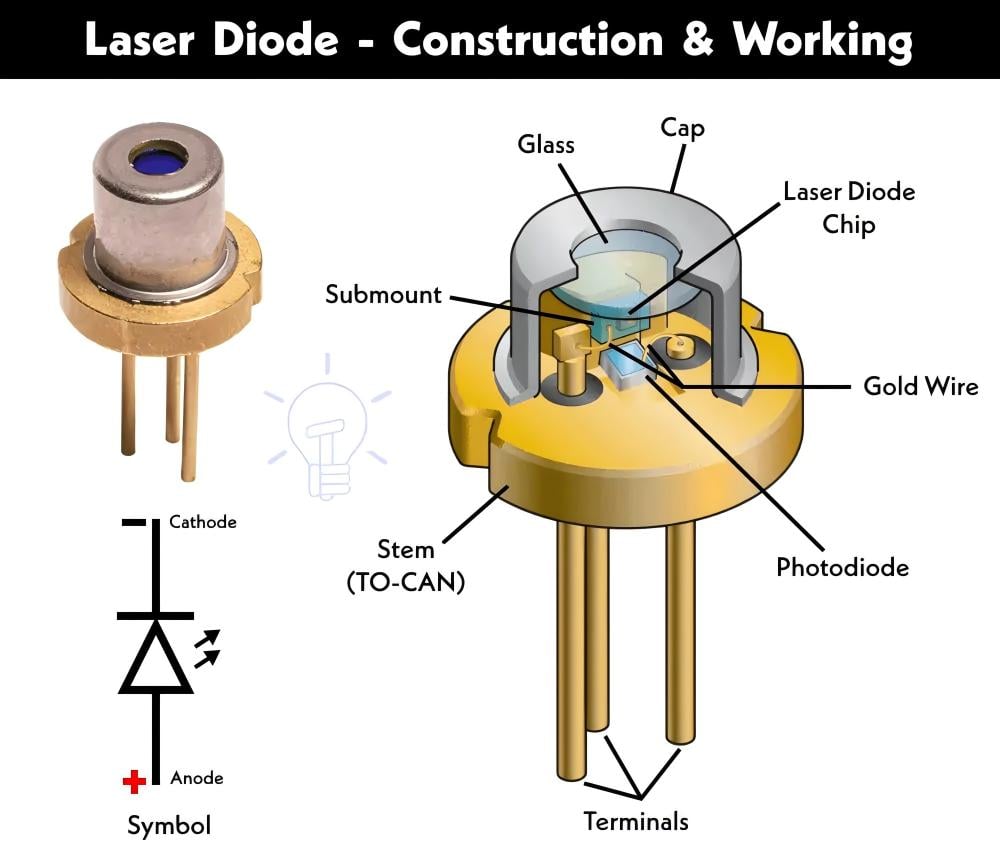

Les diodes laser sont composées de plusieurs éléments clés : un matériau semi-conducteur fournit la structure de bande permettant l’injection et la recombinaison des porteurs ; la jonction PN facilite l’injection de courant, créant une différence de concentration de porteurs ; la cavité résonante assure la rétroaction optique via des miroirs ; l’injection de courant fournit l’énergie nécessaire aux électrons pour passer de la bande de valence à la bande de conduction.

Les composants optiques jouent un rôle crucial dans les diodes laser : la fenêtre optique sert de barrière protectrice à la sortie du laser et doit présenter une transmittance élevée ainsi qu’une résistance à l’érosion environnementale. Les lasers à émission par la tranche (EEL) de forte puissance utilisent souvent des fenêtres en diamant, dont la conductivité thermique peut atteindre 2 000 W/m·K, assurant ainsi une excellente dissipation de la chaleur.

Le  miroir  est un autre composant clé. Les miroirs intégrés comme les réflecteurs de Bragg distribués (DBR), composés de dizaines de couches alternées d'AlGaAs/GaAs, peuvent atteindre des réflectivités supérieures à 99,9 % et sont essentiels aux lasers à émission de surface à cavité verticale (VCSEL).

Types de diodes laser

En fonction de leur structure et de leurs applications, les diodes laser peuvent être divisées en plusieurs types :

Lasers à émission par la tranche (EEL)

Les lasers à émission par la tranche (EEL)  émettent de la lumière depuis la face de clivage située au bord de la puce, produisant un faisceau elliptique (angle de divergence d'environ 30° × 10°). Les longueurs d'onde typiques sont 808 nm (pompage), 980 nm (communications) et 1550 nm (communications par fibre optique). Ils sont largement utilisés dans la découpe industrielle de forte puissance, comme sources de pompage pour lasers à fibre et dans les réseaux dorsaux de communication optique.

Lasers à émission de surface à cavité verticale (VCSEL)

Les lasers à émission de surface à cavité verticale (VCSEL)  émettent une lumière perpendiculaire à la surface de la puce, avec un faisceau à symétrie circulaire (angle de divergence < 15°). Ils intègrent des réflecteurs de Bragg distribués (DBR) et ne nécessitent aucun miroir externe. Ils sont largement utilisés dans la détection 3D (par exemple, la reconnaissance faciale sur smartphone), les communications optiques à courte portée (centres de données) et le LiDAR.

Lasers à cascade quantique (QCL)

Les lasers à cascade quantique (QCL)  fonctionnent grâce aux transitions en cascade d'électrons entre puits quantiques, couvrant les longueurs d'onde de l'infrarouge moyen à lointain (3 à 30 μm) et ne nécessitant pas d'inversion de population. Ils sont principalement utilisés pour la détection de gaz (par exemple, la détection du CO₂), l'imagerie térahertz et la surveillance environnementale.

Diodes laser papillon DFB (DFB)

Les diodes laser DFB à boîtier papillon  utilisent un boîtier papillon standard intégrant un refroidisseur thermoélectrique (TEC), une thermistance et une photodiode de contrôle (PD) en face arrière, avec des configurations standard à 14 ou 7 broches. Ces diodes laser DFB offrent une grande stabilité de fréquence (dérive de longueur d'onde < 1 pm/°C) et un faible niveau de bruit (bruit d'intensité relative < -150 dB/Hz). Elles sont principalement utilisées dans les systèmes de communication DWDM (multiplexage par répartition en longueur d'onde dense), la transmission optique cohérente et les applications de modulation à haut débit (28 Gbit/s et plus). Leur boîtier hermétique garantit une fiabilité à long terme, même dans des environnements difficiles.

Lasers accordables

Les lasers accordables  utilisent une cavité externe (réseau/prisme/miroir MEMS), offrant une plage d'accordabilité en longueur d'onde jusqu'à ±50 nm, une largeur de raie étroite (<100 kHz) et un taux de suppression des modes latéraux élevé (>50 dB). Ils sont couramment utilisés dans les communications par multiplexage dense en longueur d'onde (DWDM), l'analyse spectroscopique et l'imagerie biomédicale.

Paramètres des diodes laser

Principaux paramètres de performance des diodes laser :

Avantages technologiques des diodes laser

Les diodes laser offrent plusieurs avantages significatifs par rapport aux sources lumineuses traditionnelles :

Les diodes laser présentent un rendement de conversion électro-optique élevé, de l'ordre de 30 à 50 %. De petite taille et légères, généralement de l'ordre du millimètre, elles permettent leur intégration dans divers dispositifs miniatures.

Les diodes laser offrent également des avantages tels qu'une faible tension de fonctionnement (ne nécessitant que quelques volts pour fonctionner), une vitesse de modulation rapide (prenant en charge des taux de modulation jusqu'à plusieurs dizaines de GHz) et une longue durée de vie (capables de fonctionner de manière stable pendant des dizaines de milliers d'heures avec une dissipation thermique adéquate).

Le faisceau laser peut être focalisé en un point très précis, permettant une transmission efficace de l'énergie lumineuse et le maintien de sa luminosité initiale sur de très longues distances. Grâce à sa forte collimatation, l'énergie du faisceau laser est très concentrée, ce qui le rend idéal pour les applications de haute puissance.

Progrès de la recherche de pointe sur les diodes laser

Des équipes de recherche internationales continuent de réaliser des avancées majeures dans le domaine des diodes laser. En 2025, une équipe internationale dirigée par l'Université technologique de Nanyang (NTU) à Singapour a mis au point avec succès un nouveau type de laser ultracompact, de taille micrométrique, plus petit qu'un grain de sable.

Ce laser utilise une conception spéciale qui réduit considérablement les problèmes de fuite de lumière, ce qui entraîne une perte optique moindre et une consommation d'énergie de fonctionnement considérablement réduite par rapport aux autres lasers ultra-compacts.

L'équipe de recherche a astucieusement combiné deux mécanismes physiques : la structure à bande plate et les états liés dans le continuum (BIC). La structure à bande plate d'un cristal photonique permet à la vitesse de groupe des ondes lumineuses, dans certaines bandes d'énergie, de tendre vers zéro, confinant ainsi l'énergie lumineuse à l'intérieur de la cavité laser.

Le mécanisme BIC utilise l'interférence des ondes lumineuses pour annuler la composante d'échappement, assurant ainsi un confinement efficace de la lumière dans l'espace tridimensionnel.

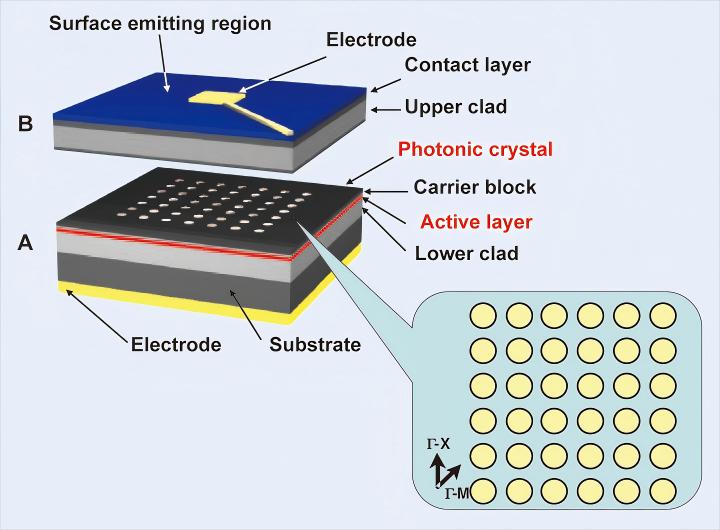

En s'appuyant sur ces deux mécanismes, les chercheurs ont conçu une nouvelle structure de cavité laser : un réseau périodique de micro-trous en forme de marguerite au sein d'un cristal photonique semi-conducteur pris en sandwich entre deux films d'or.

Cette conception unique permet de supprimer simultanément les fuites, la diffusion et les pertes par rayonnement, et est considérée comme la « solution ultime pour la suppression des fuites de lumière 3D ».

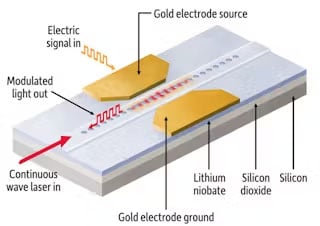

Toujours en 2025, le laser à l'échelle d'une puce créé par des scientifiques de l'Université de Rochester et de l'Université de Californie à Santa Barbara utilisait un cristal synthétique appelé niobate de lithium.

Lorsqu'une tension est appliquée, ce matériau modifie la façon dont la lumière se propage en son sein (effet Pockels), ce qui est essentiel aux performances exceptionnelles du laser.

Ce laser peut modifier sa fréquence optique 2 quintillions de fois par seconde et possède une largeur de raie extrêmement faible de seulement 167 Hz. Il peut balayer une plage de fréquences de 24 gigahertz sans omettre aucune fréquence, offrant des performances plus de 10 fois supérieures à celles de nombreux systèmes existants.

Applications des diodes laser et des diodes laser DFB

Les applications des diodes laser ont imprégné tous les aspects de la technologie moderne :

En communications optiques, les diodes laser DFB de 1310 nm et 1550 nm utilisées dans les systèmes de communication par fibre optique sont des composants essentiels de la source lumineuse. La haute fréquence et le rendement des lasers sont fondamentaux pour le bon fonctionnement des communications par fibre optique.

Dans le domaine des procédés industriels, les diodes laser de forte puissance sont utilisées pour la découpe, le soudage et le marquage laser. La technologie de découpe laser permet de découper avec précision divers matériaux comme les métaux et les plastiques, tandis que le soudage laser offre des soudures de haute qualité et de haute résistance.

En médecine, les diodes laser sont utilisées en chirurgie laser, en thérapie photodynamique (PDT) et dans divers dispositifs de diagnostic. La chirurgie oculaire au laser est devenue une méthode courante pour traiter des problèmes tels que la myopie, l'hypermétropie et l'astigmatisme. Grâce à des techniques de découpe laser de haute précision, les médecins peuvent remodeler l'œil pour corriger la vision sans endommager les tissus environnants.

En télémétrie et détection, le LiDAR est largement utilisé pour la conduite autonome et la perception de l'environnement. Les versions les plus avancées du LiDAR, à onde continue modulée en fréquence (FMCW), nécessitent un laser capable de modifier sa fréquence rapidement et de manière continue, ce que permettent précisément les lasers sur puce de dernière génération.

Dans le domaine du stockage de données, les diodes laser sont utilisées comme source de lumière de lecture/écriture dans les appareils CD/DVD/Blu-ray.

Foire aux questions (FAQ)

Q : Quelle est la différence entre un laser DFB et un laser DBR ?

A : La principale différence réside dans l'intégration du réseau de diffraction par rapport au milieu amplificateur. Dans un laser à rétroaction distribuée (DFB), le réseau de Bragg est gravé uniformément et directement dans la zone de gain active sur toute la longueur de la cavité, assurant ainsi une rétroaction distribuée et un fonctionnement monomode stable. À l'inverse, un laser à réflecteur de Bragg distribué (DBR) sépare physiquement les fonctions : des sections distinctes du réseau agissent comme des miroirs aux extrémités de la cavité, tandis qu'une section centrale fournit le gain optique, permettant une plus grande plage d'accordabilité en longueur d'onde.

Q : Quelle est la différence entre un laser FP et un laser DFB ?

A : Un laser FP (Fabry-Perot) exploite les facettes de clivage naturelles de la puce semi-conductrice pour former un résonateur à cavité Fabry-Perot, ce qui génère une émission multimode longitudinale à large spectre. À l'inverse, un laser DFB (Rétroaction Distribuée) intègre un réseau de Bragg périodique directement dans la cavité laser pour assurer une rétroaction distribuée. Ceci permet un fonctionnement monomode longitudinal très stable avec une faible largeur de raie, essentielle pour les transmissions longue distance à haut débit.

Q : Quel est le principe de fonctionnement d'un laser DFB ?

A: Le fonctionnement d'un laser DFB est basé sur une rétroaction distribuée provenant d'un réseau de Bragg permanent ondulé directement au-dessus de la couche active, qui assure une réflexion sélective en longueur d'onde sur toute la longueur de la cavité.

Q : Qu'est-ce qu'un laser à rétroaction distribuée ?

A: Un laser à rétroaction distribuée (DFB) est un type de laser semi-conducteur qui réalise une émission stable à fréquence unique en intégrant une structure de réseau de Bragg périodique directement dans sa cavité active pour fournir une rétroaction distribuée sélective en longueur d'onde, supprimant efficacement tous les modes longitudinaux sauf un pour une sortie à largeur de raie étroite.

Q : Quelle est la structure d'un laser DFB ?

A : La structure de base d'un laser DFB comporte un réseau de Bragg — une corrugation périodique — gravé directement dans la couche de guide d'ondes adjacente à la région de gain active, formant une cavité monolithique où le réseau fournit une rétroaction distribuée sur toute la longueur du milieu de gain plutôt que de s'appuyer sur des miroirs discrets.

Q : Que sont les puces de gain ?

A : Les puces à gain sont des dispositifs semi-conducteurs qui assurent l'amplification optique, mais ne constituent pas un laser complet à elles seules. Elles sont souvent utilisées dans des systèmes où une cavité externe fournit une rétroaction pour l'oscillation laser, permettant ainsi un réglage et un contrôle précis de la longueur d'onde.

Q : Comment puis-je améliorer la stabilité de puissance d'une diode laser ?

A : La stabilité de puissance des lasers à semi-conducteurs est fortement influencée par la température, le courant et les réflexions parasites. Les variations de température influent sur la bande interdite et la densité de porteurs, ce qui modifie la puissance et la longueur d'onde de sortie du laser. Les fluctuations du courant impactent directement le nombre de porteurs injectés, provoquant une instabilité de puissance. De plus, les réflexions parasites provenant de surfaces externes ou d'éléments optiques peuvent perturber la cavité laser, introduisant une rétroaction qui perturbe l'émission laser et engendre du bruit d'intensité, voire des sauts de mode. Le maintien d'une température stable, un contrôle précis du courant et la minimisation des réflexions parasites sont essentiels pour garantir une puissance de sortie stable dans les lasers à semi-conducteurs.
