Qu'est-ce que le connecteur MDC ? Comment l'utiliser dans un centre de données d'IA ?

Face à la croissance exponentielle de la puissance de calcul mondiale de l'IA , les centres de données dédiés à l'IA évoluent rapidement vers une haute densité, une large bande passante et une faible latence. Véritables « points névralgiques » de la transmission des données, les connecteurs déterminent directement l'efficacité et la stabilité des clusters de calcul. Parmi eux, le connecteur MDC (Miniature Duplex Connector), grâce à sa conception compacte et ses hautes performances, est devenu la solution privilégiée pour les câblages haute densité dans les centres de données d'IA du monde entier. Cet article présente une analyse technique approfondie de la définition, des principales caractéristiques et de la mise en œuvre pratique des connecteurs MDC dans les centres de données d'IA, tout en recommandant les produits Fibermart adaptés aux contextes internationaux, afin d'aider les techniciens à un déploiement rapide.

Qu'est-ce qu'un connecteur MDC ? Quels sont les avantages du connecteur MDC ?

Le connecteur MDC, ou connecteur duplex miniature , est un connecteur à fibre optique haute densité développé par US Conec, qui détient des brevets clés. Axé sur la miniaturisation et une fiabilité élevée, il est conçu pour les environnements à espace restreint et aux exigences de transmission strictes. Il constitue également un composant essentiel des centres de données d'IA de nouvelle génération, offrant des débits de 800 Gbit/s à 1,6 Tbit/s.

Comparativement aux connecteurs à fibre optique traditionnels (tels que SC et LC) et aux connecteurs MPO multifibres, les principaux avantages techniques des connecteurs MDC se reflètent dans trois dimensions clés, correspondant précisément aux besoins fondamentaux des centres de données d'IA :

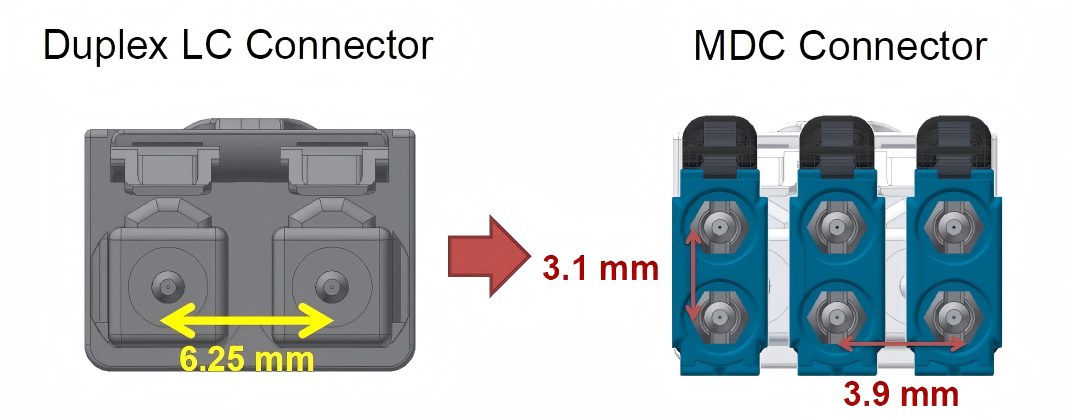

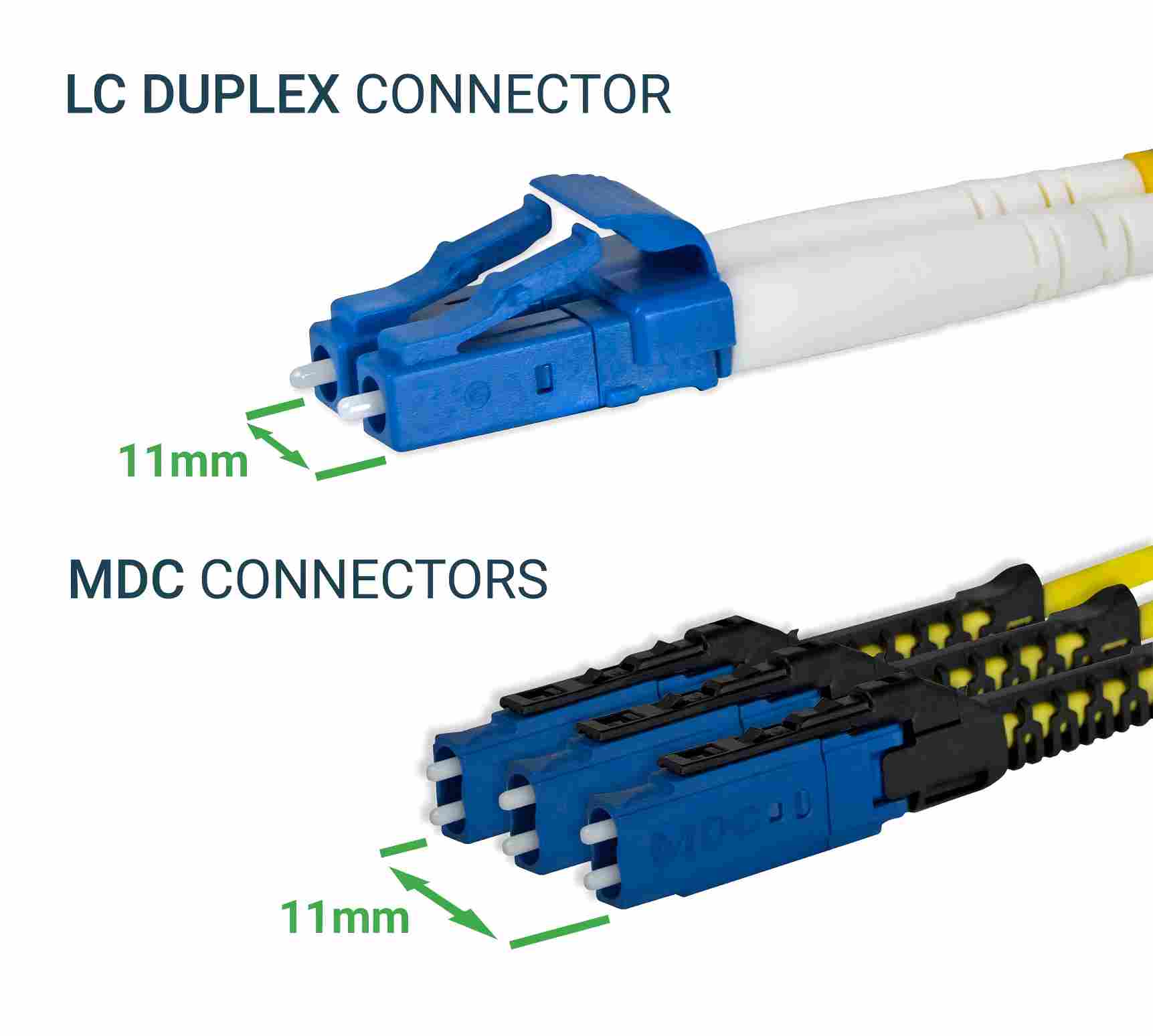

Conception miniaturisée pour surmonter les goulots d'étranglement des câblages haute densité

L'espace disponible dans les baies des datacenters d'IA est de plus en plus limité, notamment avec l'adoption généralisée des clusters GPU et des modules CPO (Co-Packaged Optics), qui imposent des contraintes extrêmement élevées sur la taille des connecteurs. Le connecteur MDC présente une structure compacte, avec un volume plus de 30 % inférieur à celui des connecteurs LC traditionnels. Ceci permet un déploiement de ports plus dense dans un espace réduit : le nombre de ports MDC pouvant être installés sur un seul panneau de brassage est 40 % supérieur à celui des connecteurs LC. Il répond parfaitement aux besoins de câblage « haute densité et gain de place » des datacenters d'IA et résout les problèmes d'encombrement et de câblage illisible causés par les connecteurs traditionnels.

Transmission haute performance pour s'adapter à la demande explosive en puissance de calcul de l'IA

L'entraînement des modèles et l'interaction des données dans les centres de données d'IA nécessitent une transmission massive de données à haut débit, avec des exigences strictes en matière de débit et de stabilité du signal des connecteurs. Le connecteur MDC prend en charge un débit maximal de 400 Gbit/s, avec une capacité d'évolution transparente jusqu'à 1,6 Tbit/s, répondant ainsi parfaitement aux besoins d'itération de vitesse des centres de données d'IA, de 800 Gbit/s à 1,6 Tbit/s. Il présente par ailleurs une perte d'insertion ≤ 0,3 dB et une perte de retour ≥ 40 dB, ce qui permet de réduire efficacement l'atténuation du signal, de garantir son intégrité lors des transmissions à haut débit et d'éviter les impacts sur l'efficacité opérationnelle des clusters de calcul d'IA dus aux pertes de paquets et à la latence. De plus, le connecteur MDC est doté d'une férule de haute précision associée à un système anti-poussière, qui protège l'extrémité de la férule lors de la déconnexion, réduit les pertes dues à la poussière et améliore encore la stabilité de la transmission.

Haute fiabilité pour les environnements d'exploitation extrêmes

Les centres de données d'IA sont largement répartis à travers le monde, certains étant déployés dans des environnements à température et humidité élevées, ou soumis à des vibrations, ce qui impose des exigences extrêmement élevées en matière d'adaptabilité environnementale des connecteurs. Le connecteur MDC utilise un boîtier en alliage d'aluminium de qualité aéronautique avec un revêtement de surface spécial, offrant une excellente résistance à la corrosion et aux vibrations. Il peut fonctionner dans une plage de températures extrêmes allant de -40 °C à 85 °C et est conforme à la norme de résistance aux vibrations MIL-STD-810G. De plus, sa durée de vie est supérieure ou égale à 1 000 cycles, dépassant largement les besoins quotidiens d'exploitation et de maintenance des centres de données d'IA, ce qui permet de réduire efficacement les coûts de remplacement et d'assurer un fonctionnement stable et durable de ces centres de données.

Méthodes de mise en œuvre des connecteurs MDC dans les centres de données d'IA

L'utilisation des connecteurs MDC dans les centres de données d'IA se concentre principalement sur les configurations de câblage haute densité, autour de trois scénarios clés : l'interconnexion de clusters GPU, la connexion de modules CPO et les liaisons inter-racks haut débit. En pratique, le principe en trois étapes « sélection du modèle – déploiement standardisé – maintenance et exploitation » doit être respecté pour garantir des performances optimales. Les étapes de mise en œuvre détaillées sont les suivantes :

Étape 1 : Sélection précise du modèle pour répondre aux besoins de transmission des centres de données d’IA

Le choix du modèle est essentiel pour l'application des connecteurs MDC. Il doit être effectué en tenant compte des trois dimensions des besoins des centres de données d'IA à l'échelle mondiale : exigences de vitesse, type de fibre et scénario de câblage, afin d'éviter toute perte de performance ou toute panne de transmission due à un choix inapproprié.

●  Adaptation de la vitesse : Pour l'interconnexion de serveurs d'IA et de commutateurs avec des vitesses de 400G et moins, sélectionnez le connecteur MDC standard ; pour les modules CPO et les clusters GPU haut de gamme avec des vitesses de 800G à 1,6T, sélectionnez le connecteur MDC amélioré pour garantir que le débit de transmission est conforme aux exigences de l'équipement.

●  Adaptation fibre : Les connecteurs MDC multimodes (OM3/OM4/OM5) conviennent au câblage haute densité sur de courtes distances en intérieur (comme l’interconnexion intra-baie et inter-baies sur de courtes distances), tandis que les connecteurs MDC monomodes (OS2) conviennent à la transmission sur de longues distances à travers les salles d’équipements. La couleur du boîtier (bleu turquoise pour les multimodes, noir pour les monomodes) permet de les distinguer lors du déploiement et de l’identification sur site.

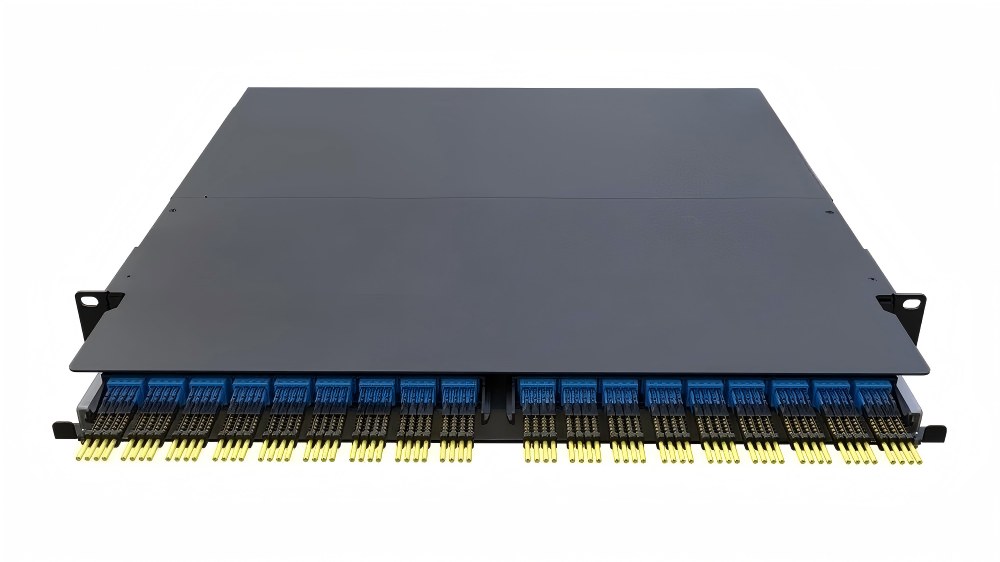

●  Adaptation du scénario : Pour une connexion directe entre équipements dans le même rack, sélectionnez des connecteurs MDC sans pigtails pour réduire la redondance du câblage ; pour les connexions de liaison inter-racks, sélectionnez des connecteurs MDC avec pigtails, dont la longueur est personnalisée en fonction de l'espacement des racks (généralement de 0,5 m à 10 m), afin de s'adapter à la configuration des datacenters d'IA de différentes tailles.

Étape 2 : Déploiement standardisé pour éviter les risques liés au câblage et aux connexions

La normalisation du déploiement des connecteurs MDC influe directement sur la stabilité de la transmission. Conformément aux normes internationales de câblage pour les centres de données d'IA, il convient de noter les 3 points clés suivants :

•  Espacement des câbles : Le rayon de courbure du câble du connecteur MDC doit être ≥ 10 mm afin d’éviter l’atténuation du signal due à une courbure excessive. Dans le rack, les câbles doivent être fixés à l’aide d’un système de gestion des câbles et disposés séparément des lignes d’alimentation, avec un espacement ≥ 30 cm pour prévenir les interférences électromagnétiques (EMI/RFI). Le blindage doit être renforcé, notamment dans les zones à forte densité de GPU.

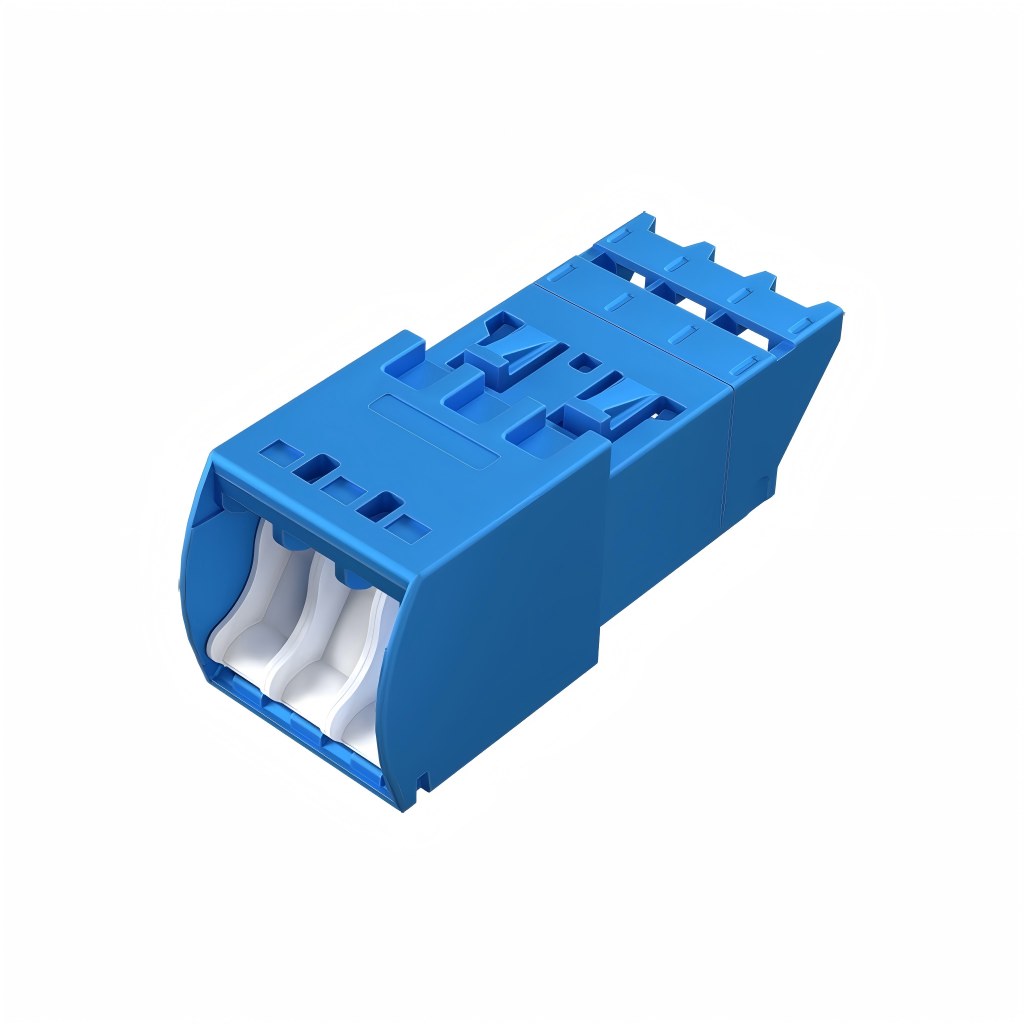

●  Opération de connexion : Veillez à l’alignement des férules lors de l’insertion et évitez tout accouplement forcé susceptible de les endommager. Appliquez une force d’accouplement comprise entre 2 N et 5 N et assurez-vous que la boucle est bien verrouillée après l’insertion afin d’éviter tout desserrage. Après utilisation, protégez les ports MDC inutilisés avec des capuchons anti-poussière pour éviter toute infiltration de poussière.

●  Adaptation de la compatibilité : les connecteurs MDC doivent être parfaitement compatibles avec les modules optiques et les panneaux de brassage. La priorité doit être donnée aux produits conformes aux normes industrielles IEC 61754-7 et TIA-568-C.3 afin de garantir une intégration optimale avec les principaux équipements de centres de données IA du monde entier (tels que les GPU NVIDIA, les TPU Google et les micro-modules Vertiv).

Étape 3 : Assistance à l’exploitation et à la maintenance pour prolonger la durée de vie et réduire les risques de panne

Les coûts d'exploitation et de maintenance des centres de données d'IA restent élevés. La standardisation de l'exploitation et de la maintenance des connecteurs MDC permet de réduire efficacement le taux de défaillance et d'allonger la durée de vie des équipements. Les opérations spécifiques sont les suivantes :

●  Nettoyage régulier : Nettoyez la face d’extrémité de la férule du connecteur MDC tous les trois mois à l’aide d’un écouvillon imbibé d’éthanol anhydre afin d’éviter les pertes accrues dues à la poussière et aux dépôts huileux. Après nettoyage, vérifiez que l’affaiblissement d’insertion est conforme aux normes (≤ 0,3 dB).

●  Dépannage : En cas de problèmes tels que des retards de transmission de données et des pertes de paquets, vérifiez d'abord l'état de la connexion du connecteur MDC pour confirmer s'il y a un desserrage, des dommages à la férule, etc. Si la perte d'insertion dépasse la norme, remplacez le connecteur ou nettoyez la férule sans tarder.

●  Gestion par lots : Pour les centres de données d'IA à grande échelle (tels que les clusters de supercalculateurs de Google et Meta), les connecteurs MDC peuvent être numérotés, avec l'emplacement de déploiement, la date d'installation et les enregistrements de maintenance documentés, afin de faciliter la localisation rapide des pannes et la maintenance par lots, améliorant ainsi l'efficacité de l'exploitation et de la maintenance.

Série de connecteurs Fibermart MDC

Fournisseur de renommée mondiale de composants de communication optique, la gamme de connecteurs MDC de Fibermart répond parfaitement aux exigences de transmission haute densité et haut débit des data centers d'IA du monde entier. Ces produits sont strictement conformes aux normes industrielles IEC 61754-7 et TIA-568-C.3, compatibles avec la conception brevetée de US Conec et offrent des performances fiables et neutres pour une large gamme de data centers d'IA à travers le monde. Leurs principaux avantages et leur pertinence sont détaillés ci-dessous par une classification des produits et une analyse comparative avec les connecteurs MMC.

Série de connecteurs Fibermart MDC

La gamme de connecteurs MDC de Fibermart se décline en deux catégories principales : la version standard et la version améliorée, répondant précisément aux besoins des datacenters IA, quels que soient leurs débits et leurs scénarios d’utilisation. Les paramètres du produit et son adaptation aux différents scénarios sont clairement définis ci-dessous :

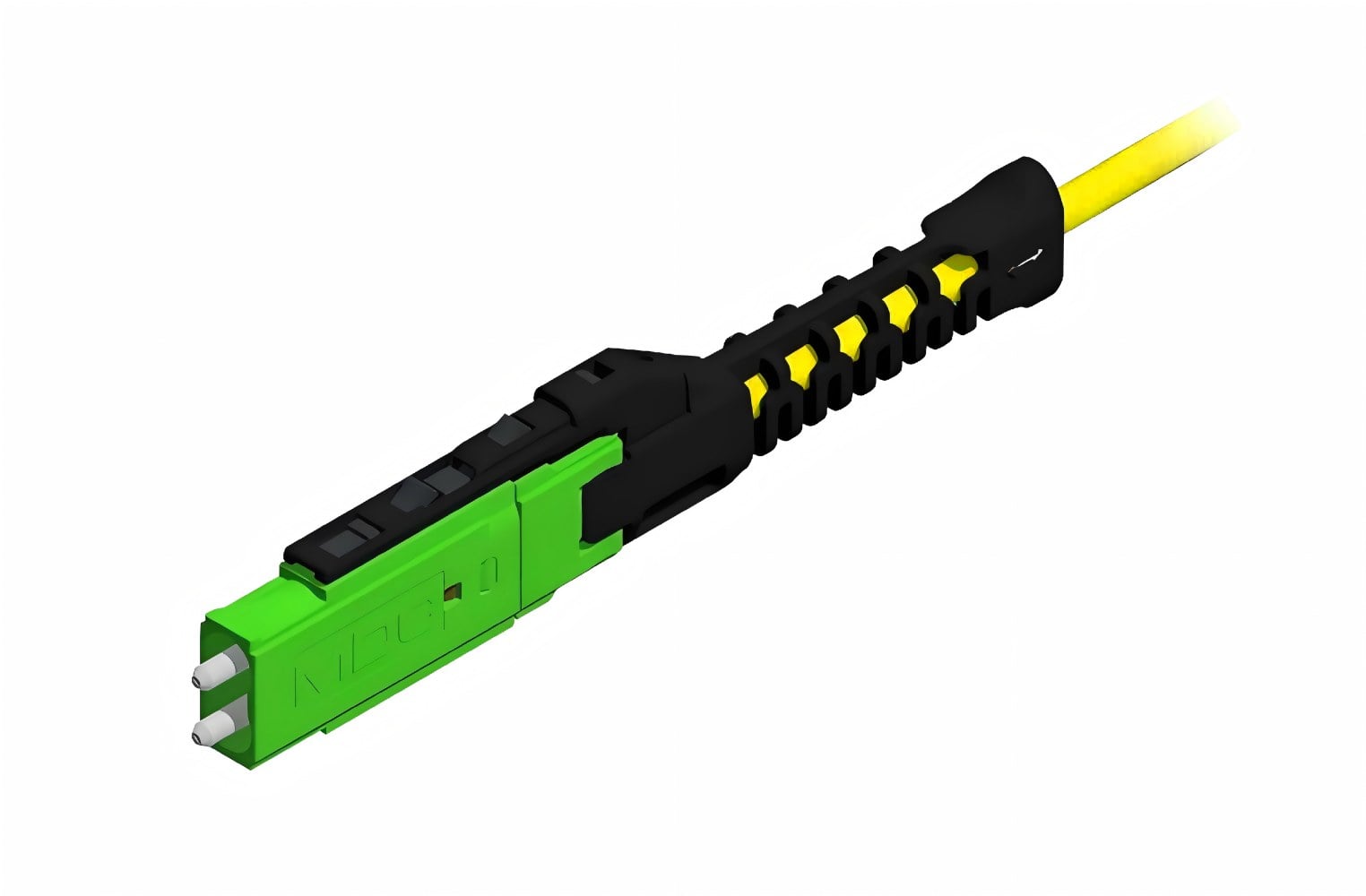

•  Connecteur MDC standard : Prend en charge un débit maximal de 400 Gbit/s, est compatible avec les fibres optiques OM3/OM4/OS2, présente une perte d’insertion ≤ 0,3 dB et une perte de retour ≥ 40 dB. Son boîtier en alliage d’aluminium de qualité aéronautique est doté d’un obturateur anti-poussière et sa durée de vie est supérieure ou égale à 1 000 cycles d’accouplement. Il est principalement adapté aux applications de câblage haute densité à débit moyen et faible, telles que l’interconnexion d’équipements au sein d’une même baie et les liaisons courtes.

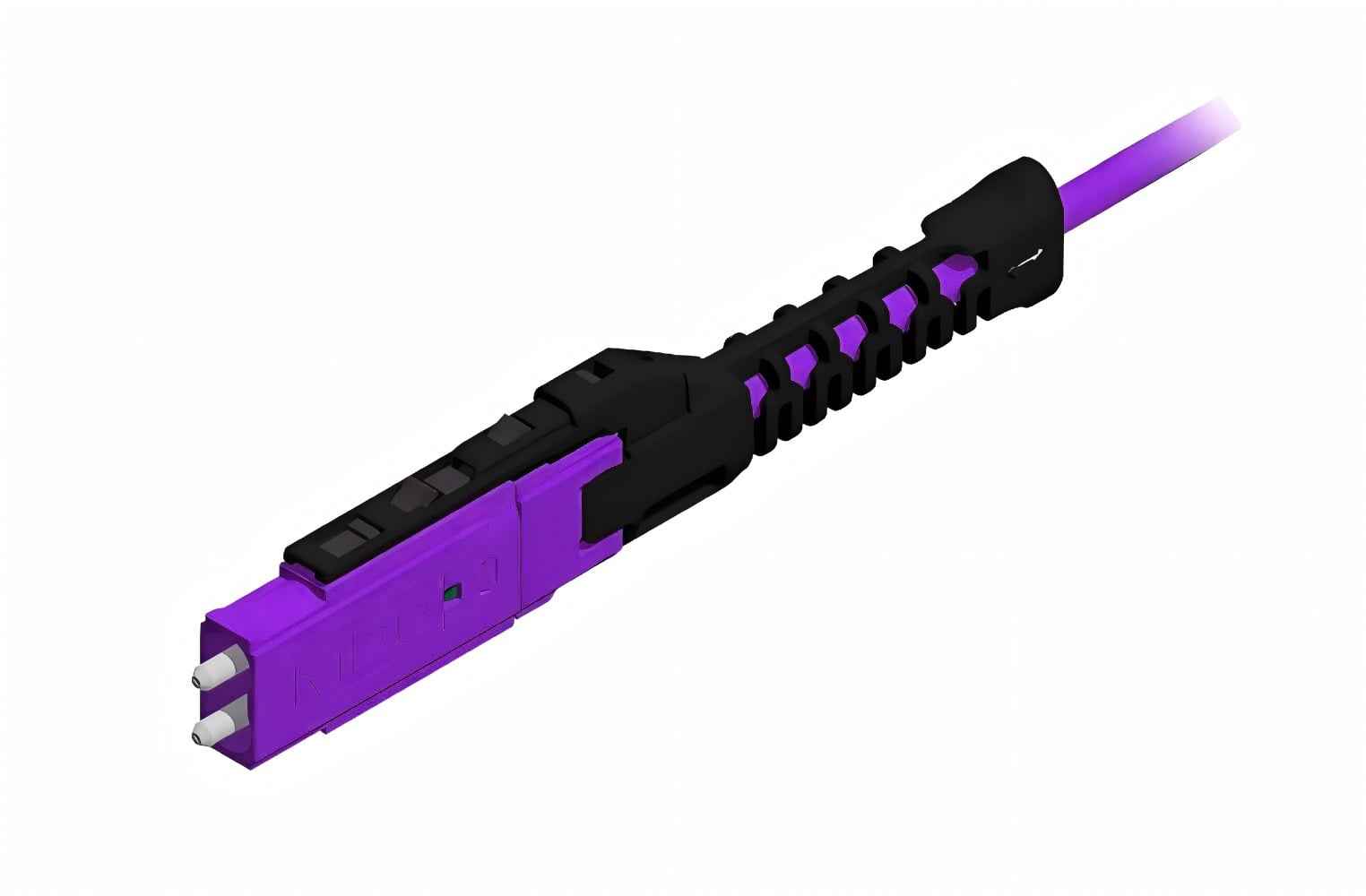

•  Connecteur MDC amélioré : optimisé pour les transmissions haut débit de 800 Gbit/s à 1,6 Tbit/s, il est spécialement conçu pour les modules CPO et les clusters GPU haut de gamme. Sa résistance aux vibrations et à la corrosion est encore améliorée par rapport à la version standard, et il peut fonctionner dans des conditions extrêmes, de -40 °C à 85 °C. Il prend également en charge des longueurs de jarretière personnalisées de 0,5 m à 10 m, répondant ainsi aux besoins d’interconnexion longue distance et haut débit des datacenters d’IA de toutes tailles.

Analyse comparative des connecteurs MDC et MMC (adaptation aux scénarios de centres de données d'IA)

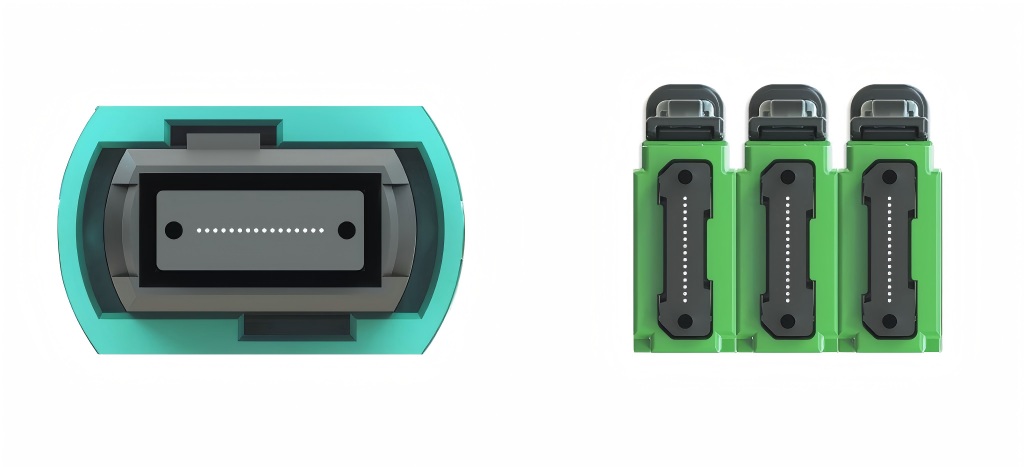

Dans les environnements de câblage haute densité des centres de données d'IA, le connecteur MMC (Miniature Multifiber Connector) , connecteur miniature similaire, se trouve souvent en concurrence et en complémentarité avec les connecteurs MDC. Il existe des différences significatives entre les deux en termes de performances et d'adaptabilité. Afin de présenter ces différences de manière plus intuitive, nous comparons d'abord les paramètres principaux dans un tableau, puis nous les détaillons pour aider les techniciens à choisir le modèle le plus adapté.

En tenant compte des paramètres du tableau, les principales différences entre les deux types de connecteurs peuvent être résumées comme suit : les connecteurs MDC privilégient la vitesse, la stabilité et la fiabilité élevées, et sont adaptés aux scénarios d'interconnexion point à point à haut débit dans les centres de données d'IA ; les connecteurs MMC, quant à eux, privilégient la transmission parallèle multicœur et la densité de base, et conviennent aux scénarios de câblage auxiliaire avec des exigences de vitesse plus faibles. Lors du choix d'un modèle, il convient de privilégier les connecteurs MDC offrant une plus grande adaptabilité (comme la version améliorée de Fibermart) en fonction des exigences de vitesse, des types d'équipements (tels que les GPU et les modules CPO) et de l'environnement de déploiement du centre de données d'IA. Les connecteurs MMC peuvent être utilisés en complément en cas de besoin d'interconnexion parallèle multi-périphériques à faible débit.

Dans les environnements de câblage haute densité des centres de données d'IA, le connecteur MMC (Miniature Multifiber Connector), connecteur miniature similaire, se trouve souvent en concurrence et en complémentarité avec les connecteurs MDC. Il existe des différences significatives entre les deux en termes de performances et d'adaptabilité. Le tableau comparatif ci-dessous vise à aider les techniciens à choisir le modèle le plus adapté :

●  Mode et densité de transmission : Le connecteur MDC est un connecteur duplex optimisé pour la transmission haut débit bicœur. Il privilégie la stabilité du débit sur une liaison unique et convient aux interconnexions point à point entre GPU et commutateurs, ainsi qu’entre modules CPO et serveurs. Le connecteur MMC est un connecteur multicœur (4 ou 8 cœurs) optimisé pour la transmission parallèle multicœur. Sa densité est légèrement supérieure à celle du MDC, mais son débit monocœur est inférieur (800 Gbit/s maximum). Il est adapté aux scénarios de câblage haute densité à faible débit avec parallélisme multi-périphériques.

●  Performances de transmission : Les connecteurs Fibermart MDC présentent une perte d’insertion ≤ 0,3 dB et une perte de retour ≥ 40 dB, avec une faible atténuation du signal. Ils prennent en charge la transmission haut débit jusqu’à 1,6 Tbit/s et répondent aux besoins d’itération de vitesse des centres de données d’IA. Les connecteurs MMC, quant à eux, présentent généralement une perte d’insertion de 0,4 à 0,5 dB et une limite de débit monocœur de 800 Gbit/s. Ils sont donc plus adaptés aux scénarios ne nécessitant pas de débit élevé et privilégiant le parallélisme multicœur.

●  Fiabilité et adaptabilité : Le connecteur MDC adopte une structure duplex indépendante, ce qui élimine les risques de désalignement des conducteurs lors de l’accouplement. Son obturateur anti-poussière protège efficacement la férule et sa durée de vie est supérieure ou égale à 1 000 cycles, ce qui le rend adapté aux environnements de travail extrêmes. Le connecteur MMC, de conception multicœur intégrée, exige une précision d’alignement plus élevée lors de l’accouplement et est sujet à des contacts imparfaits entre les conducteurs. Sa durée de vie est d’environ 800 cycles, ce qui le rend plus adapté aux applications de câblage léger en intérieur, à température constante et sans vibrations.

●  Priorité d'adaptation aux scénarios d'IA : Pour les interconnexions point à point à haut débit, comme les clusters GPU haut de gamme et les modules CPO, les connecteurs MDC (en particulier la version Fibermart améliorée) offrent une meilleure adaptabilité. Pour les interconnexions parallèles multi-périphériques intra-rack et les interconnexions à faible débit, les connecteurs MMC peuvent être utilisés en complément, mais leur adaptabilité globale reste inférieure à celle des connecteurs MDC.

Avantages de la gamme de connecteurs Fibermart MDC

Comparée aux produits MDC et connecteurs MMC similaires, la gamme MDC de Fibermart présente trois atouts majeurs : compatibilité, fiabilité et rapport qualité-prix. Premièrement, elle est conforme aux normes RoHS et UL 94-V-0 et bénéficie d'autres certifications environnementales et ignifuges. Elle est parfaitement compatible avec les principaux équipements de centres de données IA du monde entier (tels que les GPU NVIDIA, les TPU Google et les micro-modules Vertiv). Deuxièmement, son boîtier de qualité aéronautique et la conception de ses férules de haute précision lui confèrent une fiabilité bien supérieure à la moyenne du secteur, réduisant ainsi les coûts d'exploitation, de maintenance et de remplacement. Troisièmement, elle propose des services personnalisés : la longueur des jarretières et le type de fibre sont adaptables à la demande. Offrant un rapport qualité-prix supérieur aux produits importés similaires, elle répond aux besoins spécifiques des centres de données IA de toutes tailles à travers le monde.

Connecteurs MDC : le choix pour l’interconnexion haute densité dans les centres de données d’IA

L'explosion continue de la puissance de calcul mondiale de l'IA pousse les centres de données IA à évoluer vers une densité accrue, une vitesse supérieure et une fiabilité renforcée. Grâce à leurs atouts majeurs que sont la miniaturisation, les hautes performances et la grande fiabilité, les connecteurs MDC résolvent parfaitement les problèmes des connecteurs traditionnels dans le câblage haute densité et deviennent un élément clé de l'évolution des centres de données IA, passant de 800 Gbit/s à 1,6 Tbit/s. La standardisation des opérations, de la sélection du modèle au déploiement et à l'exploitation et la maintenance, permet d'exploiter pleinement les performances des connecteurs MDC. La gamme de connecteurs MDC de Fibermart offre une connectivité fiable aux centres de données IA du monde entier grâce à son adaptabilité et sa compatibilité élevées.

Nous continuerons à partager des conseils sur le choix des modèles et des exemples concrets de connecteurs pour les centres de données d'IA. Suivez-nous pour obtenir des informations techniques détaillées sur les communications optiques et les centres de données d'IA, et ainsi optimiser la mise en œuvre de vos projets !

Foire aux questions (FAQ)

Pour le câblage des centres de données d'IA, quel type de connecteurs est le plus adapté : MDC ou MMC ?

Le MDC est préféré (adapté à l'interconnexion point à point à haut débit, comme les GPU et les modules CPO) ; le MMC peut être ajouté en complément pour les scénarios parallèles multi-périphériques à faible débit.

Les connecteurs Fibermart MDC sont-ils compatibles avec mon équipement d'IA existant ?

Oui, ils sont compatibles. Ces produits sont conformes aux normes industrielles IEC et TIA et sont adaptés aux principaux équipements d'IA du monde entier, tels que les GPU NVIDIA et les TPU Google.

Quel est le débit maximal supporté par les connecteurs MDC ? Peuvent-ils être mis à niveau ultérieurement ?

La version améliorée prend en charge un débit maximal de 1,6 Tbit/s et peut s'adapter sans problème à l'évolution de la vitesse des centres de données d'IA de 800G à 1,6 Tbit/s.

Quels sont les points clés de l'exploitation et de la maintenance quotidiennes des connecteurs MDC ?

Nettoyage régulier des viroles (trimestriel), éviter de plier excessivement les câbles et couvrir les ports inutilisés avec des capuchons anti-poussière.

Fibermart prend-il en charge les connecteurs MDC personnalisés ?

Oui, nous prenons en charge la personnalisation de la longueur du pigtail (0,5 m à 10 m) et du type de fibre (multimode/monomode) pour s'adapter à différents scénarios.
