WDLPDLを備えた0-30dBシングルチャネル標準MEMS可変光減衰器

製品アイテム: #24

(0 カスタマーレビュー)

P/N: MEMS-VOA-S-Sta-5-W

ベース価格: US$260.00

選択して下さい:

長さ：

波長：

減衰タイプ

直径：

ファイバタイプ：

コネクタ：

カスタマイズされた詳細:

Order Today, Ship before 06/10/2026, from U.S. or Hong Kong

説明
データシート
商品タグ
FAQ

WDL PDLを備えた可変光減衰器0〜30dBシングルチャネル標準MEMS

説明

MMシリーズVOAは、コンパクトな設計、シンプルな構造、簡単なダイレクトドライブ、優れた光学性能を特徴とする独自の微小電気機械メカニズムに基づいています。 MMシリーズVOAは、Telcordia1209および1221の信頼性規格に準拠しています。 MMシリーズVOAは、通常開または通常閉の構成で、タップオプションが統合されています。 VOAは、電圧を印加することによって駆動されます。

特徴

•コンパクト
• 低価格
• 高信頼性
•低IL、PDL、WDL、TDL
•低消費電力

アプリケーション

•パワーコントロール
•電力調整
•チャネルバランス
•計装

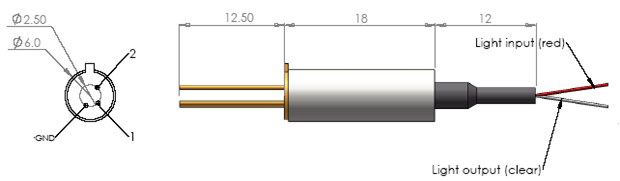

寸法

電気運転指導

ピン1とピン2は極性のない制御電圧用です。
•GNDをケースに接続します。カットできます。
•6.5Vを超えて印加しないでください。

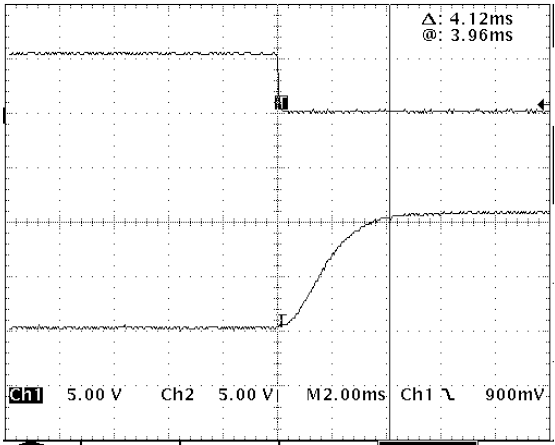

典型的なパフォーマンスチャート

注文情報

A	B	C	D	E	F	G
タイプ	波長	オフ状態	パッケージ	繊維径	繊維長	コネクタ
駆動電圧	13: 1310nm	1:Transparent	6:Φ6mm	25:250um	05:0.5m	OO:None
5:5V	14: 1490nm	2:Opaque	3:Φ3.5mm	90:900um	10:1.0m	FP: FC/PC
3:3.5V	15: 1550nm				15:1.5m	FA: FC/APC
	162: 1625nm					SP: SC/PC
	165: 1650nm					SA: SC/APC
	13/15:1310/1550nm					LP: LC/PC
						LA: LC/APC

MMVOA	単位	典型的な
波長		nm	1310±50/1480±50/1550±50
挿入損失1		dB	0.8
減衰範囲			30
偏光依存損失	@10dB		0.15
@20dB		0.25
波長依存損失	@10dB		0.2
@20dB		0.4
温度依存損失	@10dB		0.4
@20dB		0.8
偏光モード分散	ps	0.05
リターンロス		45
反応時間	ms	5
デバイスの抵抗	ohm	100
消費電力3	mw	130
光パワーハンドリング	mw	500
作動温度	℃	-5~75
保管温度	℃	-40~85

Fibermart In-line Variable Optical Attenuator Datasheet

Datasheet to Download
