10MW 1550nm DFBバタフライ・レーザー・モジュール

製品アイテム: #705

(3 カスタマーレビュー)

P/N: DFB-55-10-FM

ベース価格: US$477.00

選択して下さい:

波長：

力

アイソレータ:

帯域幅:

ピグテールの長さ:

コネクタ：

カスタマイズされた詳細:

Order Today, Ship before 06/09/2026, from U.S. or Hong Kong

説明
データシート
商品タグ
FAQ

10MW 1550nmDFBバタフライレーザーモジュール

DFBバタフライレーザーモジュールは、高品質のMQW-DFBチップを採用して、高速の特定波長の光伝送システムの要件を満たすことに特化しています。センシング、周波数倍増、光検出と測距、ファイバーアンプやレーザーの注入シードなどの連続波およびパルスアプリケーションに使用できます。

ファイバーマート10MW1550nm DFBバタフライレーザーモジュールは、特定の波長のレーザービームを生成します。 10MWの出力電力を供給できます。 14ピンバタフライレーザーモジュールには、光アイソレーター、モニターフォトダイオード、熱電冷却器、FC / APCコネクターが内蔵されており、偏光維持ファイバーがピグテールで取り付けられています。内蔵の熱電冷却器により、レーザーデバイスはさまざまな環境条件下で安定して動作します。このシリーズの製品は、LAN、WAN、MAN、CATV伝送システム、および長距離DMDW伝送システムで幅広い用途があります。また、安定化光源、変調光源、またはCATV送信機などの他の通信機器でも使用できます。

特徴

    高直線性高出力MQWDFBLDチップ
    内蔵アイソレータ、TEC、サーミスタ、モニターPD
    密閉された14ピンバタフライパッケージモジュール
    2.5 Gb / s変調速度用に最適化
    発光波長1550nm
    出力電力10MW
    シングルモードFC / APCコネクタまたはカスタマイズ
    シングルモードファイバーピグテール
    RoHS対応

応用

    長距離アナログ伝送システム
    CATVフォワードパス
    1550nmブロードキャストおよびポイントツーポイントアプリケーション

ピンの説明：

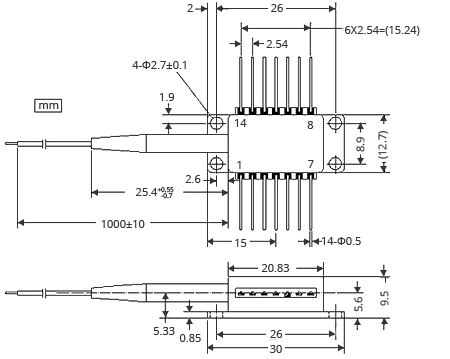

パッケージの概要：

注文情報

-X	55	X	X	X	X	X
Chip	Wavelength	Insolator	Bandwidth	Connector	Pigtail Length	Power Range
D:DFB	55：1550nm	S：Single	1:1.25Gb/s	1：FC/APC	5：0.5M	1:2~4mw
B：Dual	2：2.5Gb/s	2：FC/PC	1：1M	2:5~7mw
W：Without		3：SC/APC		3:8~10mw
		4：SC/PC		4:11~13mw
		5：LC/PC		5:14~16mw
		W：Without

絶対最大定格

Parameter	Symbol	Condition	Min.	Max.	Unit
Operating Case Temperature	Tc	I=Iop	-20	80	°C
Storage Temperature	Tstg	-	-40	85	°C
Laser Forward Current	If	-	-	150	mA
Laser Reverse Bias	Vr	-	-	2	V
Photodiode Reverse Bias	Vrpd	-	-	10	V
TEC Current	Itec	-20 °C < Tc <+65 °C,	-2	2	A
Top=25 °C If=100 mA
TEC Voltage	Vc		-2.5	2.5	V
ESD	-	ESD - HBM: R=1500	-500	500	V
ohm, C=100 pF
Lead Solder Temperature	-	-	-	260	°C
Lead Soldering Time	-	-	-	10	S
Fiber Bend Radius	-	-	30	-	mm
Fiber Yield Strength	-	-	-	1	kgf

光学的および電気的特性

Parameter	Symbol	Test Conditions	Min.	Typ.	Max.	Unit
Center Wavelength	λc	CW	1540	1550	1560	nm
Spectral Width (-20 dB)	Δλ	CW	-	0.2	0.5	nm
Optical Output Power*	Po	CW, TL=25 °C	-	-	24	mW
Optical Isolation	IS	T=25 °C	30	35	-	dB
Side-mode Suppression Ratio	SMSR	CW	35	-	-	dB
Threshold Current	Ith	TL=25 °C	-	10	15	mA
Operating Current	Iop	CW	-	-	120	mA
Forward Voltage	VF	CW	-	1.2	2	V
Monitor Current	Imon	Vrpd=5 V	100	-	1500	μA
Monitor Dark Current	ID	Vrpd=5 V	-	-	500	nA
Operating Case Temperature	T	-	-20	-	60	°C
Tracking Error	γ	TE=10log(Po(Tc)/Po(25°C)	-1	-	1	dB
Thermistor Resistance	Rt	T=25 °C	9.5	-	10.5	KΩ
TEC Current	IC	ΔΤ=40°C	-	-	1	A
TEC Voltage	VC	ΔΤ=40°C	-	-	2	V
Frequency Range	F	-	45	-	2500	MHz
Cut-off Frequency	Fc(-3dB)	If=Iop	4	-	-	GHz
RIN	Nr	CW, If=Iop, f=2.5GHz	-	-155	-150	dB/Hz
ORL=24dB
